特殊ケーブル製作の事例

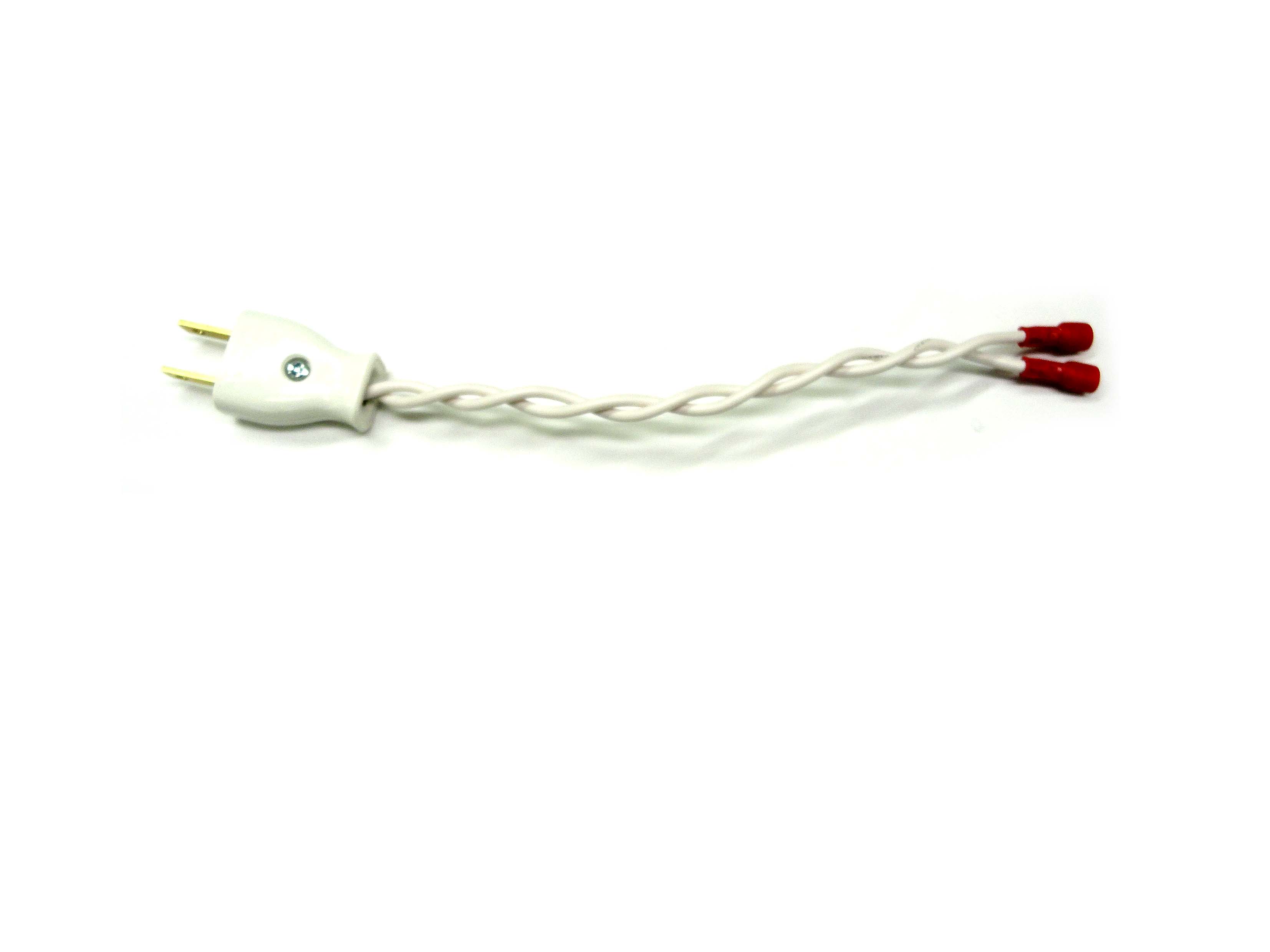

WH4415コンセントプラグのケーブル加工



・ケーブル：KIV 1.25sq(白)

L= 200



・コンセントプラグ：

WH4415 (パナソニック)



・端子：187ファストン端子




カテゴリ: 電源ケーブル
Posted 2012/06/07 21:41:49 by sakamoto
(Updated 2012/06/07 21:47:29)

172233-1コネクタのケーブル加工

・ケーブル：AVSS 0.3sq

L= 100 黒、白、



・コネクタ：172233-1

(タイコーエレクトロニクス)



・コンタクト：170365-1



・スライドスイッチ：S-3-Z

(フジソク)




カテゴリ: 接続ケーブル
Posted 2012/06/06 20:33:39 by sakamoto
(Updated 2012/06/10 19:54:21)

NR-2424-ADMコネクタのケーブル加工

・ケーブル：

NAKWSB 0.5sq×12P

L= 500



・コネクタ：NA2424-ADM

(七星科学研究所)



・反対側：ヨビハンダ処理




Posted 2012/06/05 12:15:08 by sakamoto

HS16Pコネクタのケーブル加工

・ケーブル：

EXT-2/20276 AWG20×3C

L= 100



・コネクタ１：HS16P-4(71)

(ヒロセ電機)



・コネクタ2：5559-04P (Molex)

・コンタクト：5558TLS






Posted 2012/06/04 18:23:00 by sakamoto

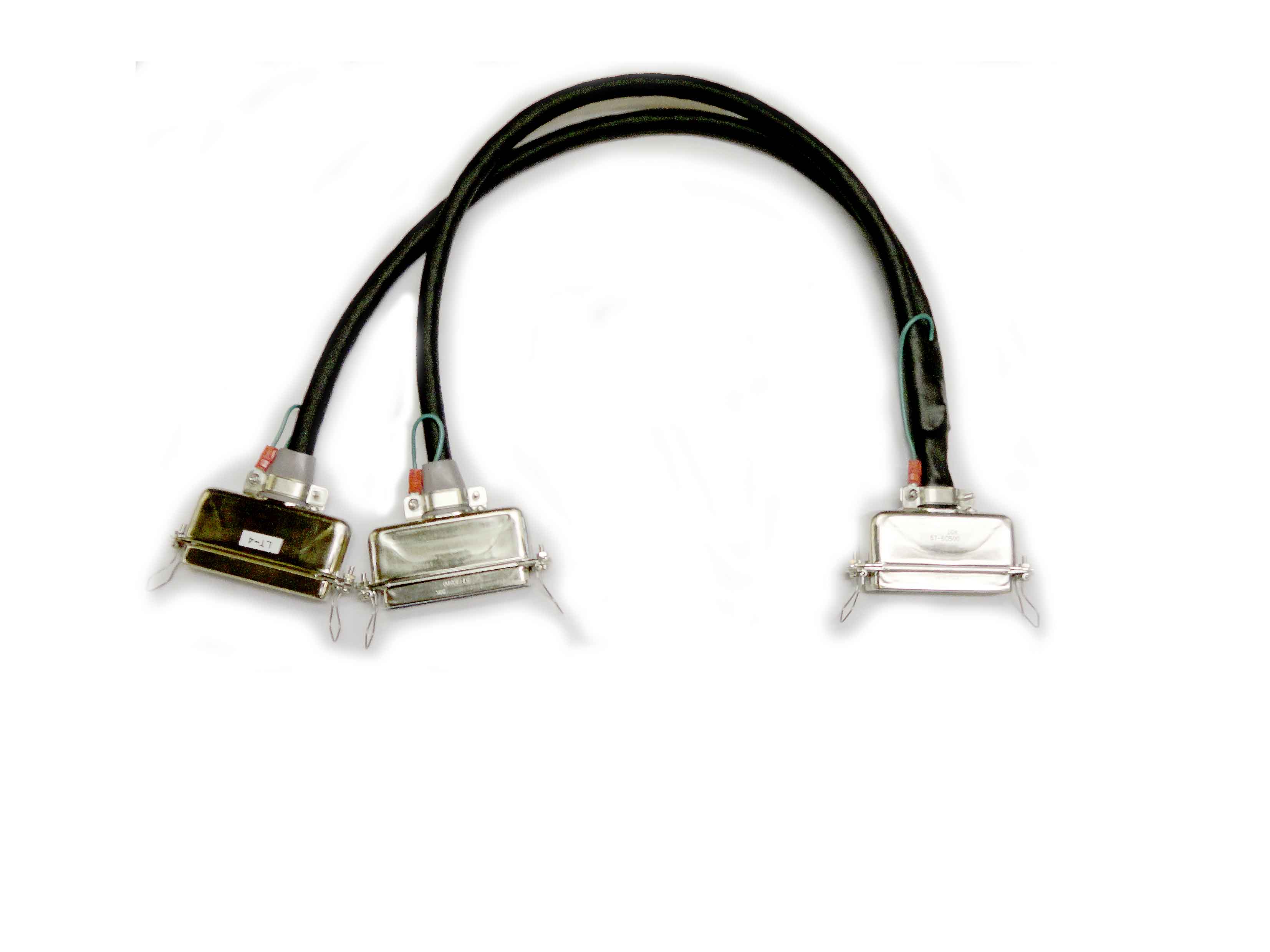

57-60500セントロニクスコネクタのケーブル加工

・ケーブル：

SS300SB AWG24×13P

L= 500



・セントロニクスコネクタ：

57-60500 ×3個

(ヒロセ電機)




カテゴリ: 分岐ケーブル加工
Posted 2012/06/03 21:35:38 by sakamoto

NR-2424-PFコネクタのケーブル加工



・ケーブル：

NAKVVSB 0.5sq×5P

L= 500



・コネクタ：NR-2424-PF

(七星科学研究所)




Posted 2012/06/02 17:35:25 by sakamoto

MP017/MJ-55コネクタのケーブル加工

＊カメラの自動雲台コント

ローラ用の延長ケーブル



・ケーブル：

SS300SB AWG22×4P

L= 50m



・DINプラグ：MP017-8 (マル信無線)



・DIN中継アダプタ：MJ-55






Posted 2012/06/01 22:03:18 by sakamoto

N-P-8U同軸コネクタのケーブル加工

・同軸ケーブル：



RG-8/UL= 7000



・同軸コネクタ：



N-P-8u (ヒロセ電機)






カテゴリ: 同軸ケーブル
Posted 2012/05/29 21:09:41 by sakamoto

京セラエルコ8016コネクタのケーブル加工

・ケーブル：

サンライト3DX 0.5sq-20C

L= 40m



・コネクタ：

8016-056-000-701HVL



・カバー：８016-056TS



・コンタクト：313-60-8017-0313

(京セラエルコ)




カテゴリ: 接続ケーブル
Posted 2012/05/28 20:05:04 by sakamoto

(17JE)-(HR10A)コネクタのケーブル加工

・ケーブル：

UL20276 AWG26×6C

L= 300



・コネクタ1：

17JE-13090-02-D1-A

(DDK)

・カバー：17JE-09H-1C-CF



・コネクタ2：HR10A-10R-10P (ヒロセ電機)




カテゴリ: 接続ケーブル
Posted 2012/05/27 11:31:26 by sakamoto
