特殊ケーブル製作の事例

2013年11月の記事
ページ 1

ケーブルの修理

・断線部分を、
　ハンダ付けにて、　
　全芯(36芯)
　繋ぎ直しました。


カテゴリ: 修理ケーブル
Posted 2013/11/18 17:47:11 by hirai

RJ-12ケーブル加工

・ケーブル
　　：ﾓｼﾞｭﾗｰｹｰﾌﾞﾙ４芯
・コネクタ

　　：RJ-12
・コネクタ
　　：D-sub 9P(ﾒｽ)


Posted 2013/11/15 14:08:24 by hirai

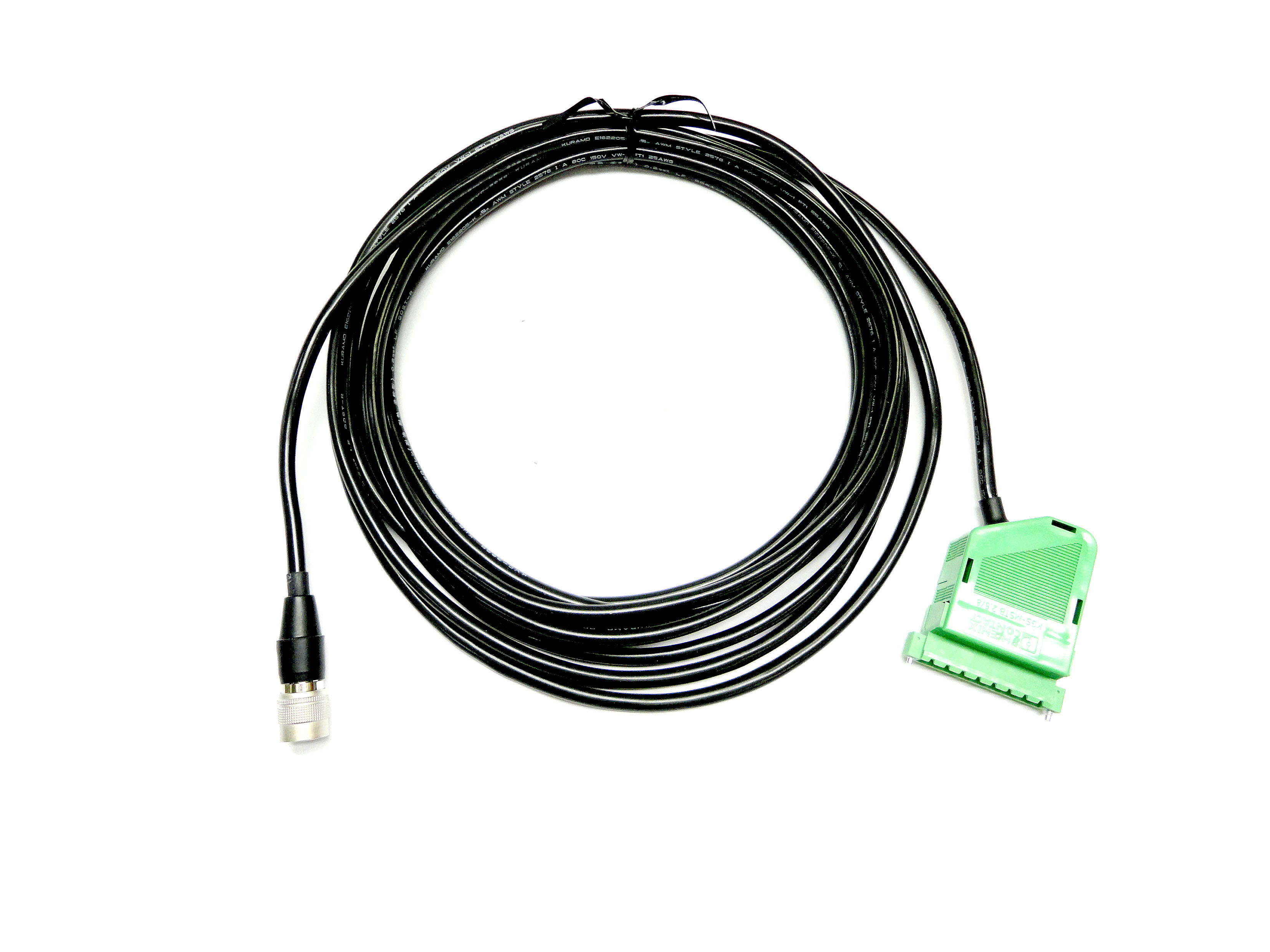

2600-KITケーブル加工

・Keithley 2600-KIT
　　　2600 Series
　　　Screw Terminal
　　　Connector Kit
　　　（支給品）
・ケーブル
　　：KVC-36SB-0.2qx2P
・コネクタ
　　：HR10A-10P-10P(73)


カテゴリ: 特殊ケーブル
Posted 2013/11/14 14:22:12 by hirai

ガルバノモニタケーブル加工

ケーブル　：UL1007 AWG28　　　　　　
　　　　　　　（青）L=400㎜
コネクタ　：51090-0800
　　　　　　　(Molex)
コンタクト：50212-8100
　　　　　　　(Molex)
コネクタ　：51090-0800
　　　　　　　(Molex)
コンタクト：50212-8100
　　　　　　　(Molex)


カテゴリ: モニターケーブル
Posted 2013/11/13 13:32:33 by hirai

介護ベッド用リモコンケーブル加工

・プラグ：MP017-8
　　　　　(マル信無線電機)
・カールコード：28AWG x 7C


カテゴリ: カールコード
Posted 2013/11/12 10:04:44 by hirai

センサー信号ケーブル加工

ケーブル：UL1007 AWG26
　　　　　(青)L=700㎜
コネクタ：EHR-2
　　　　　(JST)
コンタクト：BEH-001T-P0.6L
　　　　　(JST)
端末：切放し


カテゴリ: 信号ケーブル
Posted 2013/11/11 16:43:32 by hirai

サーボモータケーブル加工

・ケーブル
　：ｻﾝﾗｲﾄ6DX 2sq-4C
　　(L=7m)
・コネクタ
　：N/MS3108B-18-10S
　　(JAE)
・ケーブルクランプ
　：N/MS3057-10A
　　(JAE)
・端末
　：丸型圧着端子(M4)


カテゴリ: モータケーブル
Posted 2013/11/08 09:58:17 by hirai

インバータ信号ケーブル加工

ケーブル：UL1007
　　　　　　　AWG26(青)
　　　　　　　L=600㎜
コネクタ：EHR-2
　　　　　　　(JST)
コンタクト：BEH-001T-P0.6L
　　　　　　　(JST)
圧着端子：丸型(M4)


カテゴリ: 信号ケーブル
Posted 2013/11/06 15:12:16 by hirai

ガルバノ延長ケーブル加工

ケーブル：NA20276RSB-26-2P
ケーブル：NA20276RSB-26-3P
(L=5m) (ﾐｽﾐ)
コネクタ：DE-9SF-N(JAE)
フード ：DE-C8-J9-F21R(JAE)
コネクタ：DE-9SF-N(JAE)
フード ： DE-C8-J9-F21R(JAE)


カテゴリ: 延長ケーブル
Posted 2013/11/05 16:01:46 by hirai
(Updated 2013/11/05 16:02:18)
