特殊ケーブル製作の事例

2011年5月の記事
ページ 1 2 古い記事≫

海外向け電源ケーブル(2)

・ケーブル：

　　　　　海外向けケーブル

　　　　　SJT AWG16×3C

             　　　　 L=2m



・左側プラグ：C型プラグ



・右側ソケット：IEC60320 C13




Posted 2011/05/30 23:31:43 by sakamoto
(Updated 2011/06/05 00:07:26)

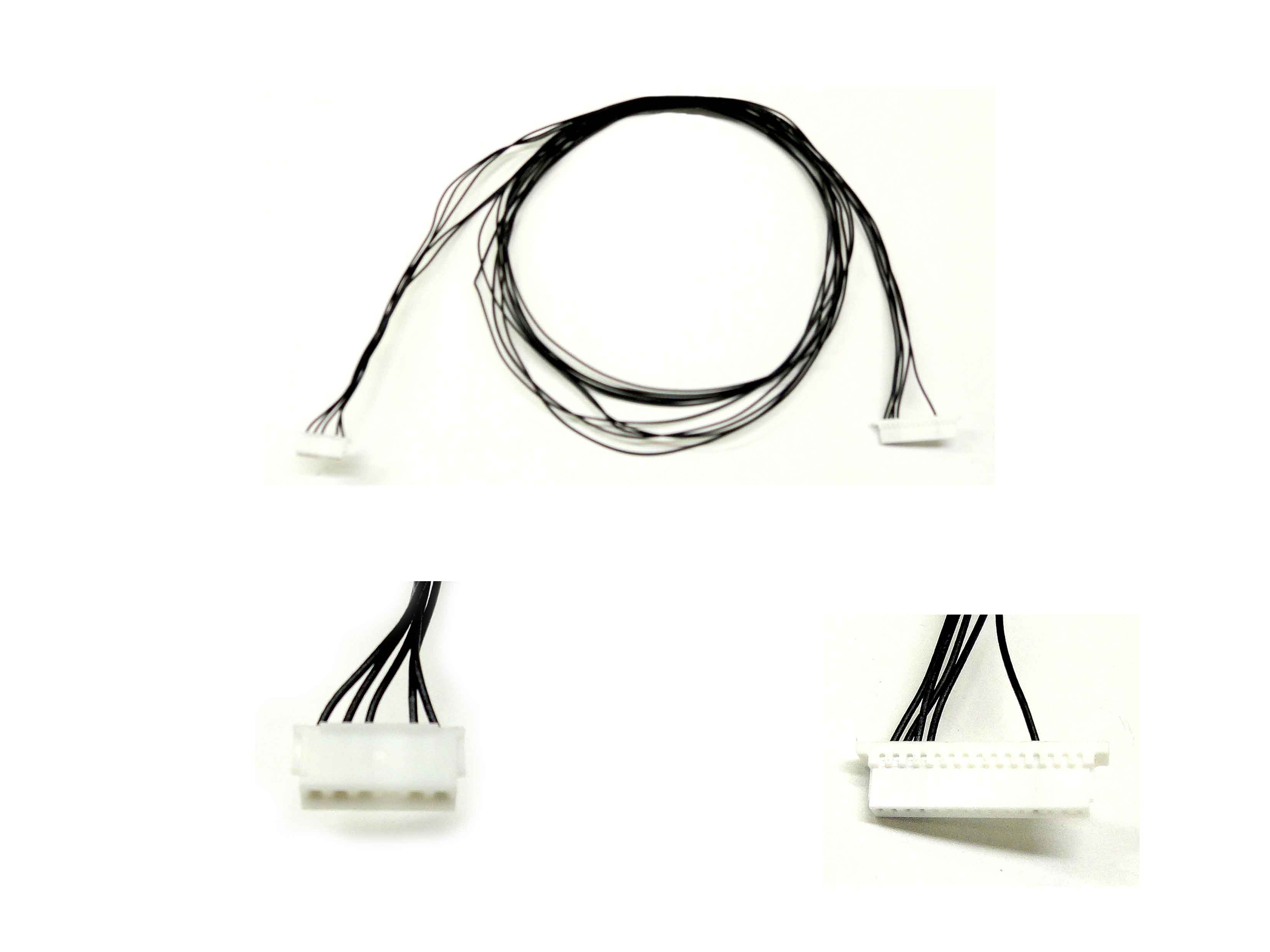

(ZHR-6)-(SHR-15V)コネクタのケーブル加工

・ケーブル：

　　　　　UL1571 AWG28

      　　　　　 黒　　L=750



・左側コネクタ：ZHR-6 (JST)

  コンタクト：SZH-002T-P0.5



・右側コネクタ：SHR-15V-S-B (JST)

   コンタクト：SSH-003T-P0.2-H


カテゴリ: 接続ケーブル
Posted 2011/05/29 12:56:55 by sakamoto

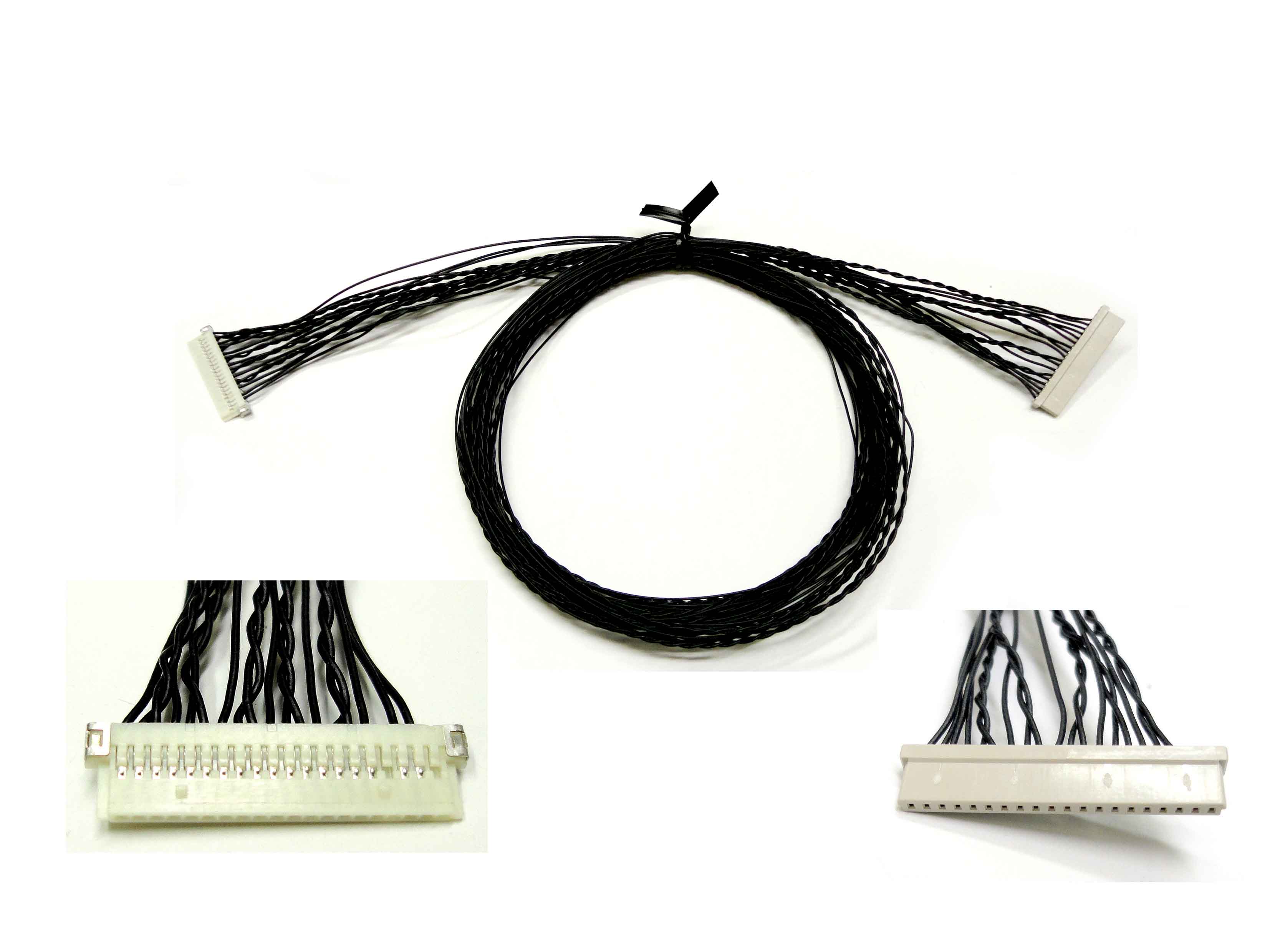

DF14-20S-1.25Cコネクタのケーブル加工

・ケーブル：UL1571 AWG28

            (黒)　　　K= 750



・コネクタ：DF14-20S-1.25C

                   (ヒロセ)



・コンタクト：DF14-2628SCF


カテゴリ: 接続ケーブル
Posted 2011/05/23 22:25:18 by sakamoto

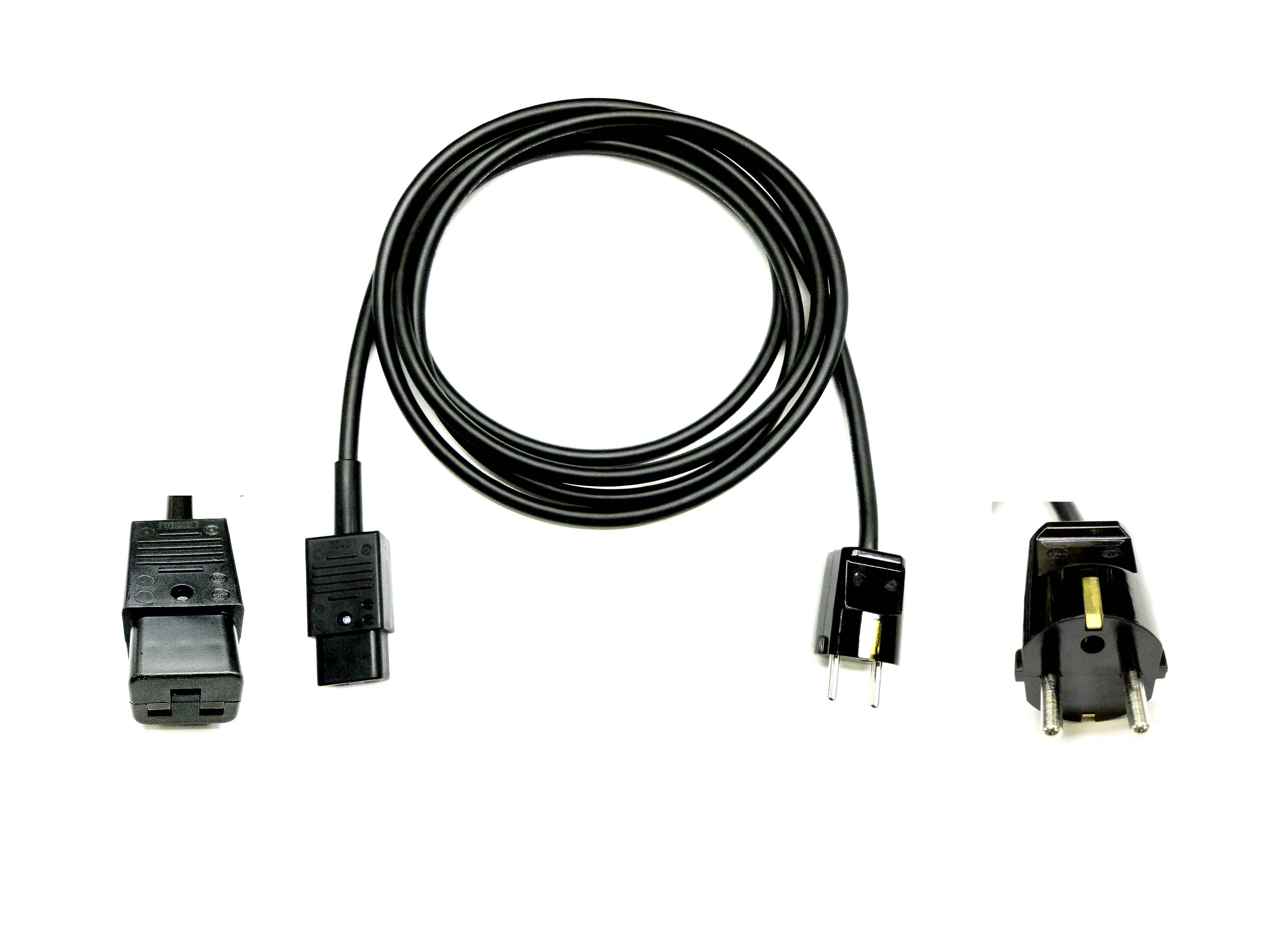

海外向け電源ケーブル

 ・ケーブル：AWG16×3C

                  L= 3m



・平型ソケット：

　　　　IEC60320 C19

          (Interpower)



・プラグ：S型プラグ




カテゴリ: 電源ケーブル
Posted 2011/05/23 00:15:01 by sakamoto
(Updated 2011/05/23 08:50:29)

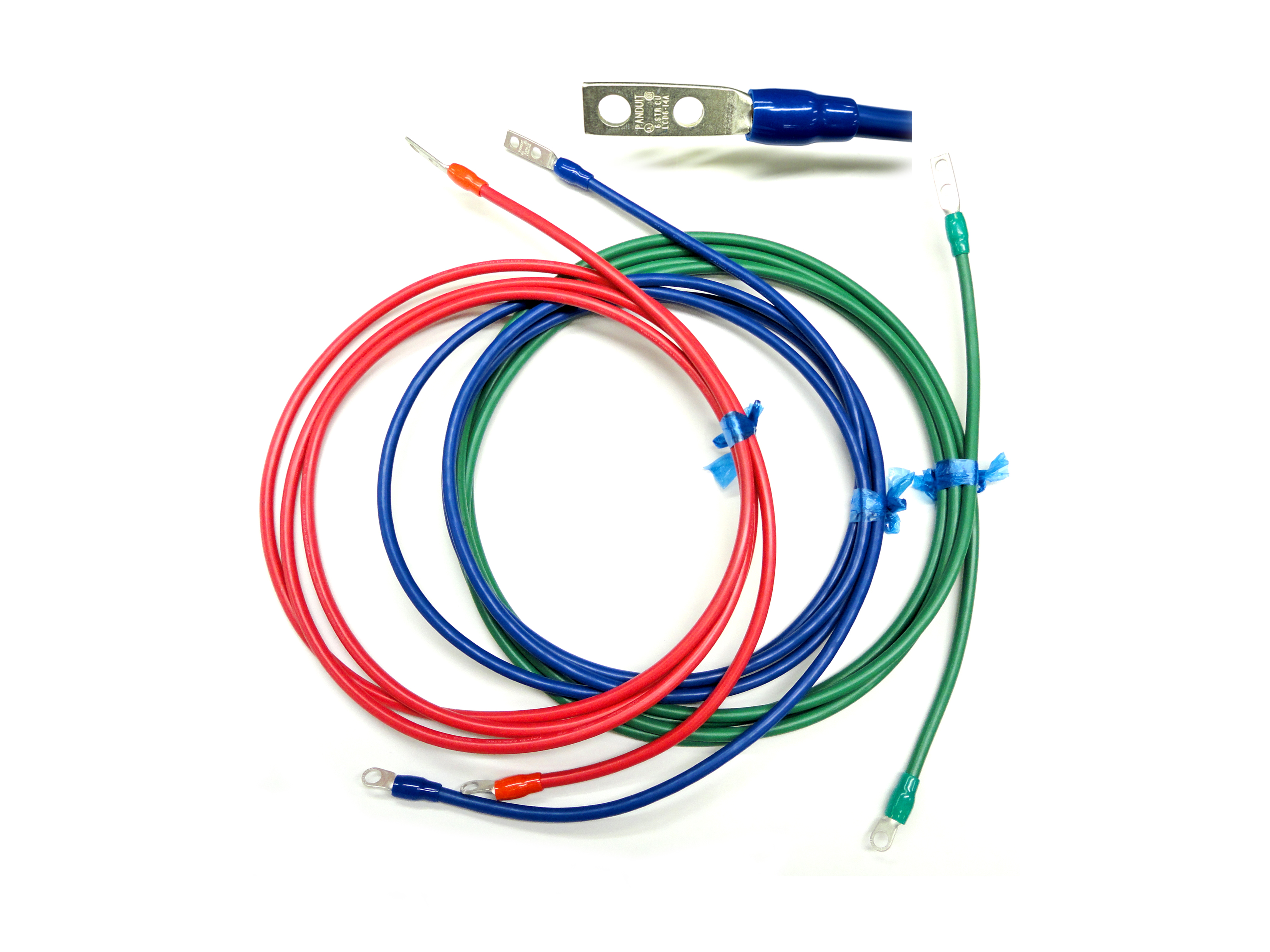

LCD6-14A-L端子のケーブル加工



・ケーブル：KIV 14sq

            赤、青、緑

　　　    　L= 3m, 4m



・端子：LCD6-14A-L

          (パンドウィット)

　　　：R14-S8




カテゴリ: 電源ケーブル
Posted 2011/05/16 21:53:14 by sakamoto

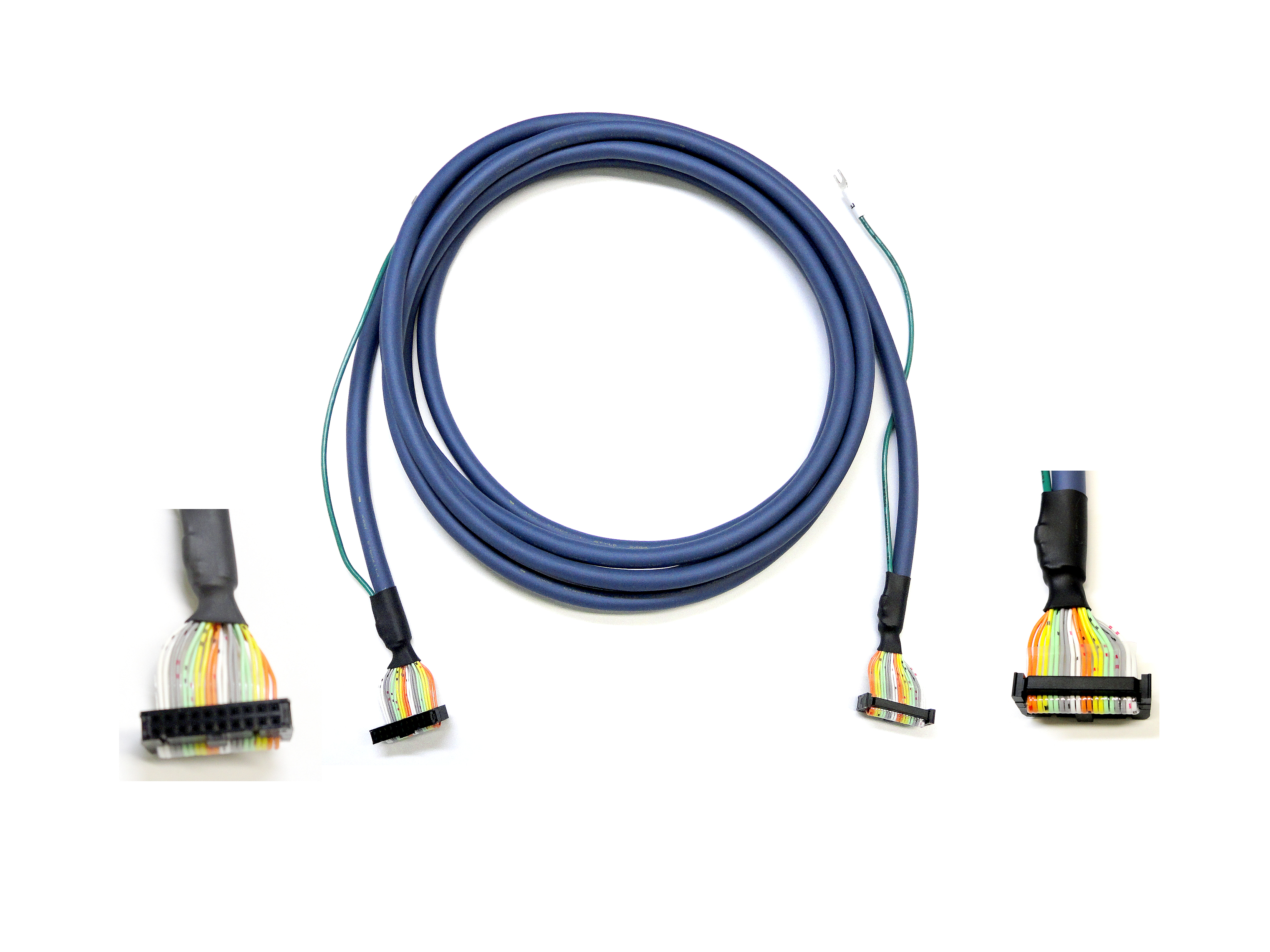

HIF3BA-20D-2.54Rのケーブル加工



・ケーブル：

       UL2464 AWG28×10P

                      L= 4m



・コネクタ：

        HIF3BA-20D-2.54R

                 (ヒロセ電機)




カテゴリ: 圧接加工ケーブル
Posted 2011/05/13 22:38:30 by sakamoto

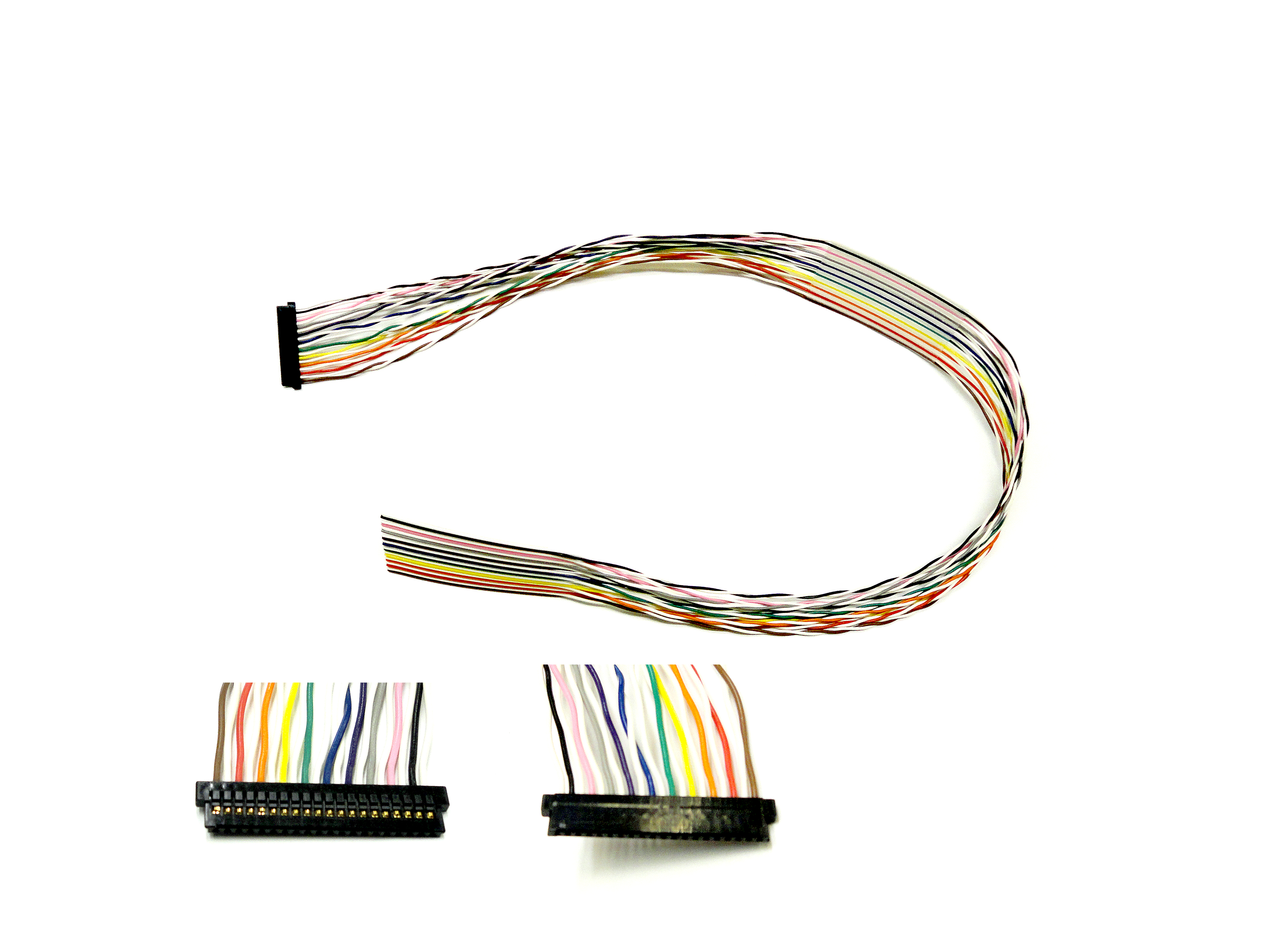

FI-S20Sコネクタのケーブル加工



・ケーブル：KFTC 28×10P

      ツイストフラットケーブル

　　　　　　　　　L=500



・コネクタ：FI-S20S (JAE)



　コンタクト：FI-C3-A1　　　


Posted 2011/05/12 23:46:20 by sakamoto

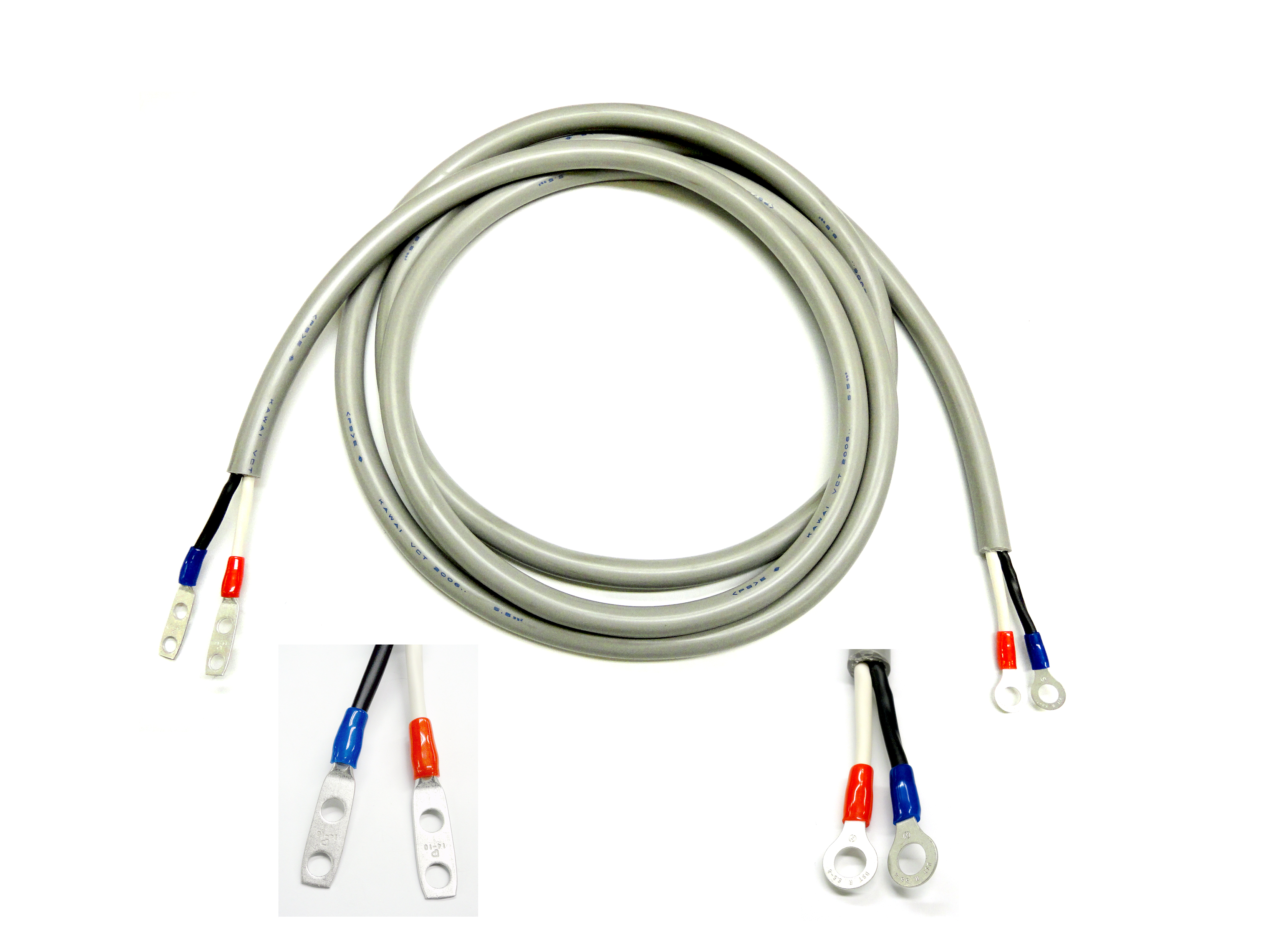

LCD10-14A-L端子のケーブル加工

・ケーブル：VCT5.5sq×2C

                  L=3m



・左端子：LCD10-14A-L

              (パンドウィット)



・右端子：R5.5-8 (JST)


カテゴリ: 電源ケーブル
Posted 2011/05/08 23:52:28 by sakamoto
(Updated 2011/05/09 11:27:52)

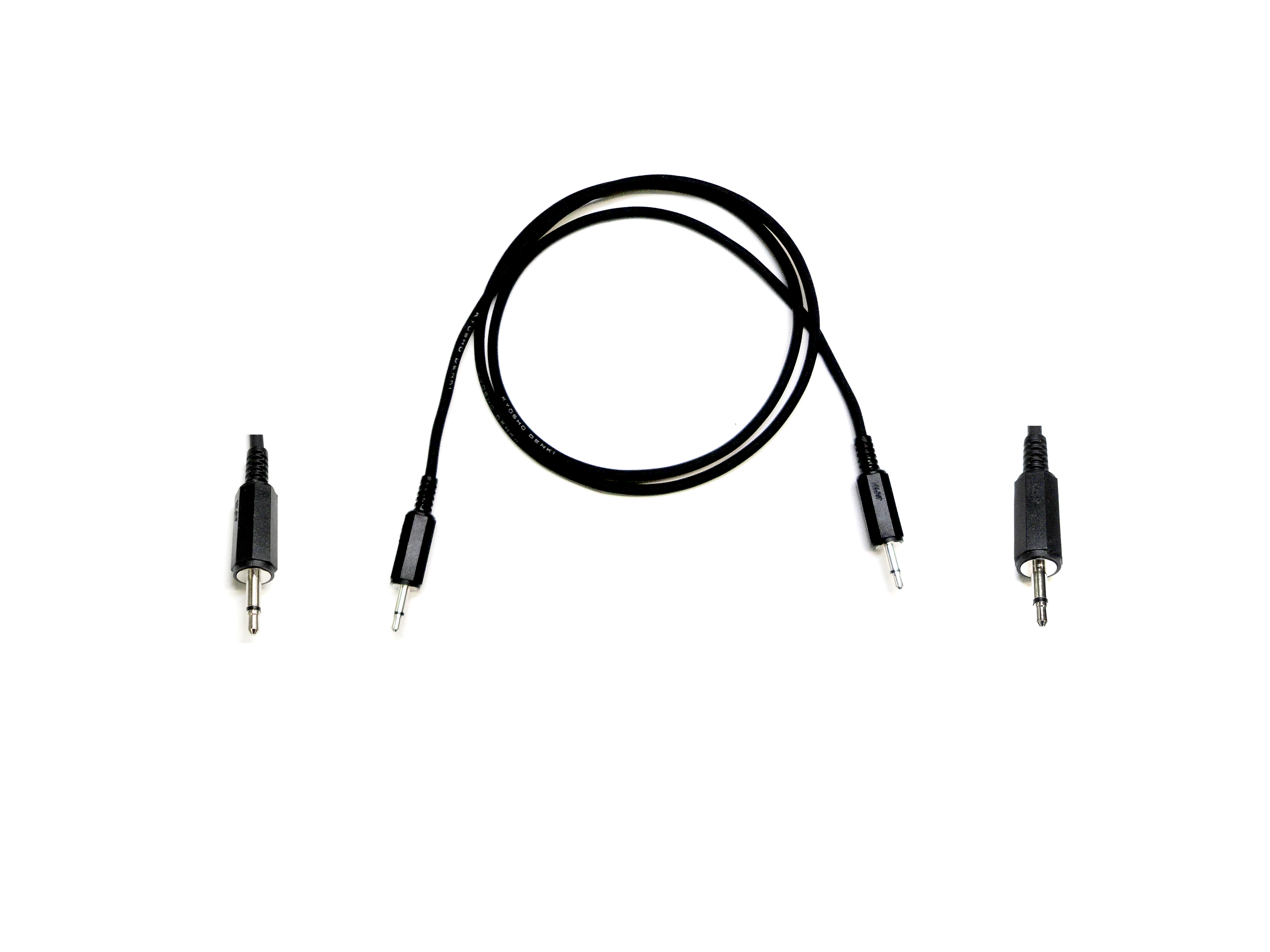

Φ3.5モノラルミニプラグのケーブル加工

・ケーブル：0.12/10×2C

       (シールド)    L=1m



・コネクタ：

　　　Φ3.5モノラルミニプラグ


Posted 2011/05/07 23:25:52 by sakamoto

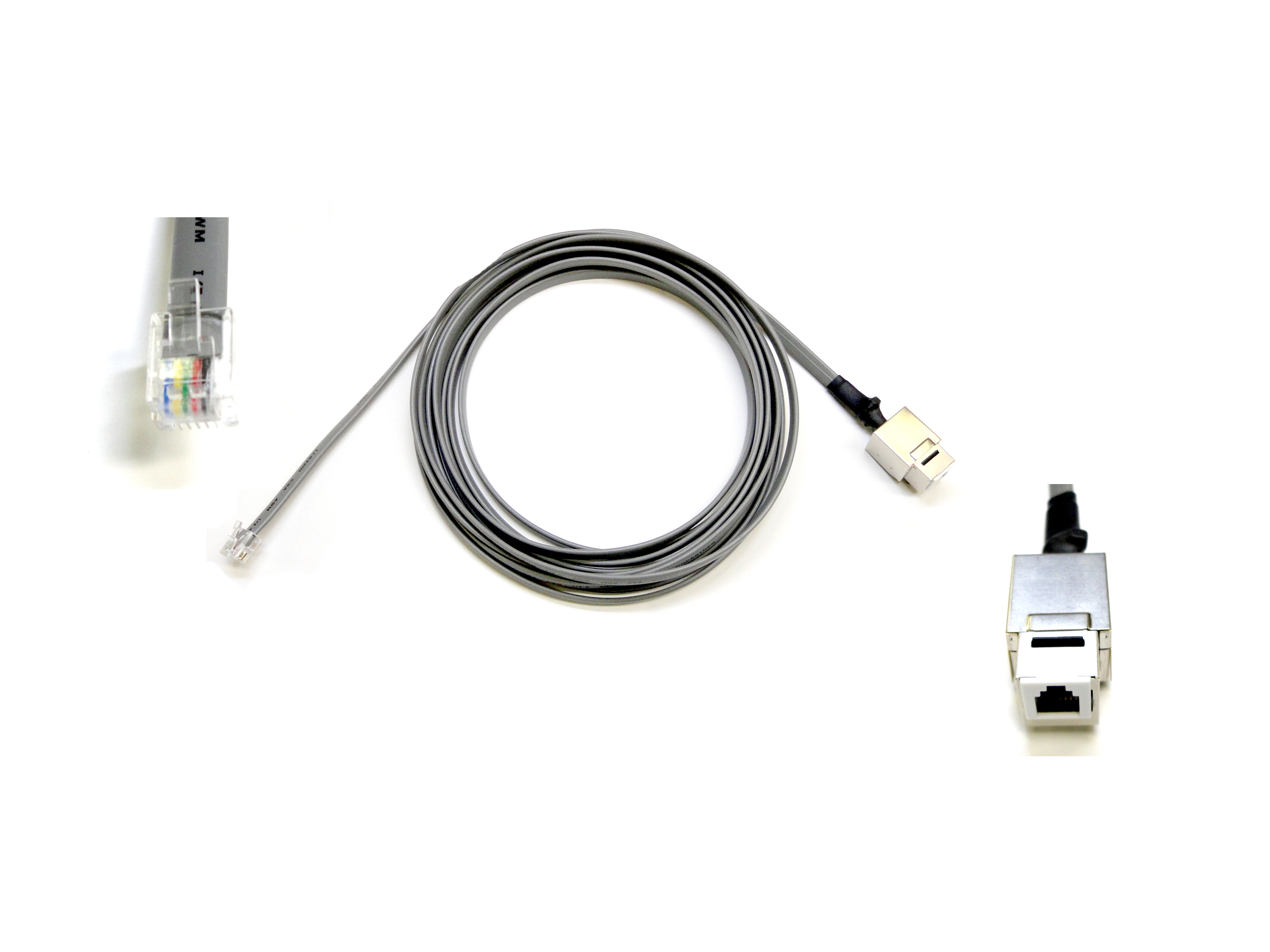

RJ-11(プラグージャック)のケーブル加工

・ケーブル：2.4×6.8mm

　　　　　　　AWG26×6C

                  (L=5m)



・左コネクタ：RJ-11

                  6極プラグ



・右コネクタ：RJ-45

                  8極ジャック＋変換アダプタ(8P→6P)






Posted 2011/05/06 22:05:56 by sakamoto
