特殊ケーブル製作の事例

カテゴリ 基板接続ケーブル の記事
ページ 1 2 3 4 5 6 7 8 9 10 11 古い記事≫

ﾌﾟﾘﾝﾄ基板用ｺﾈｸﾀ ｹｰﾌﾞﾙASSY

・ｹｰﾌﾞﾙ：

UL1571#28 (黒)

・ｺﾈｸﾀ：

SHLDP-50V-S(B) (JST)

・ｺﾝﾀｸﾄ：

SSHL-003GA1-P0.2 (JST)


カテゴリ: 基板接続ケーブル
Posted 2014/12/05 08:47:26 by hirai
(Updated 2014/12/05 08:51:32)

ユニバーサル基板/ZHR-10コネクタのケーブル加工

・ケーブル:UL1061 AWG26

L=120



・スイッチ

・ユニバーサル基板



・コネクタ:ZHR-10

・コンタクト:SZH-002T-P0.2


カテゴリ: 基板接続ケーブル
Posted 2013/02/16 23:57:00 by admin

ST40X-18S-CV(80)コネクタのケーブル加工

・ケーブル：UL20276-SB

10P×28AWG

L= 500



・コネクタ：

ST40X-18S-CV(80)

(ヒロセ電機)




カテゴリ: 基板接続ケーブル
Posted 2013/01/03 18:59:50 by sakamoto

51021-0400コネクタのケーブル加工

・ケーブル：UL1571

AWG26 L=150～1500

(赤)　,　(青)



・コネクタ：51021-0400 ×10

(Molex)

・コンタクト：50079-8000




カテゴリ: 基板接続ケーブル
Posted 2012/11/27 20:48:13 by sakamoto

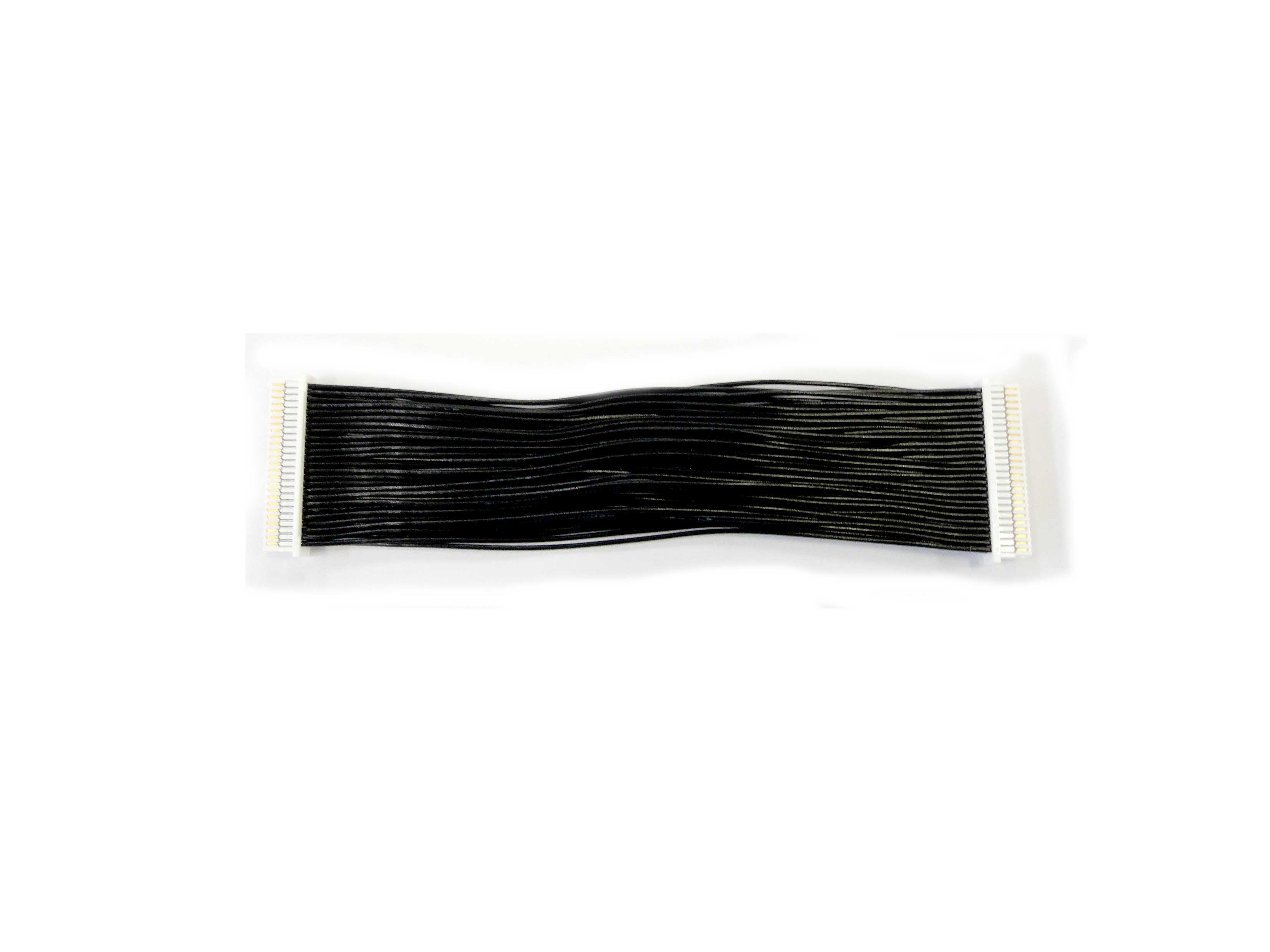

DF19G-20S-1Cコネクタのケブル加工

・ケブル：UL1061 AWG28

L= 1000



・コネクタ：DF19G-20S-1C

・コンタクト：DF19-2830SCF

(ヒロセ電機)


カテゴリ: 基板接続ケーブル
Posted 2012/11/18 12:22:54 by sakamoto

(DF3-2S-2C)-(EHR-2)コネクタのケーブル加工

・ケーブル：UL1007 AWG28

L= 300



・コネクタ1：DF3-2S-2C

・コンタクト：DF3-2428SCF

(ヒロセ電機)

・コネクタ2：EHR-2

・コンタクト：SEH-001T-P0.6 (JST)


カテゴリ: 基板接続ケーブル
Posted 2012/11/13 23:29:01 by sakamoto

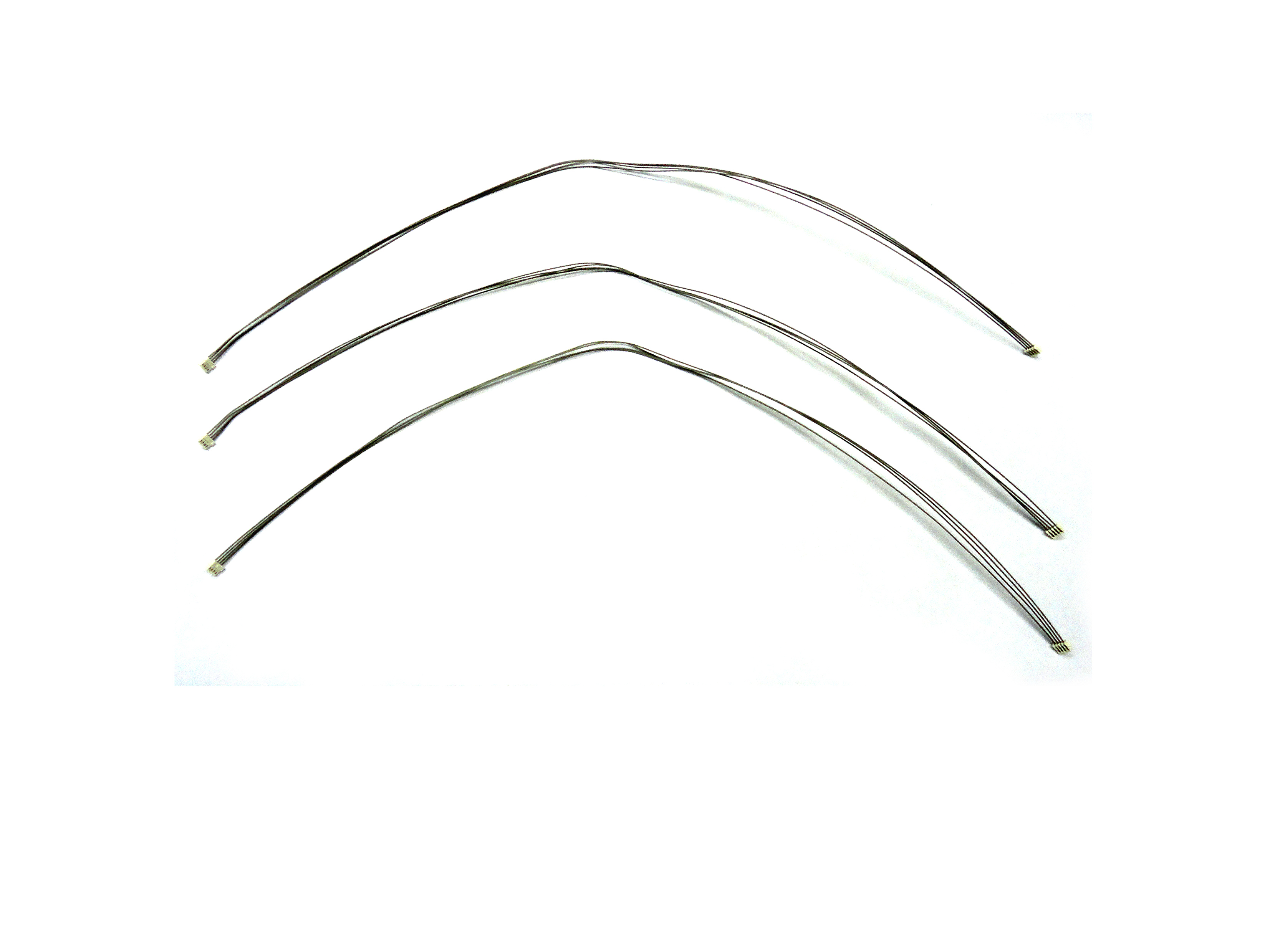

04SUR-32Sコネクタのケーブル加工

＊世界初の0.8mmピッチで

圧接基板対電線接続用の

コネクタ



・ケーブル：UL10625 AWG32

(灰)　L=260



・コネクタ：04SUR-32S (JST)




カテゴリ: 基板接続ケーブル
Posted 2012/11/11 13:36:36 by sakamoto

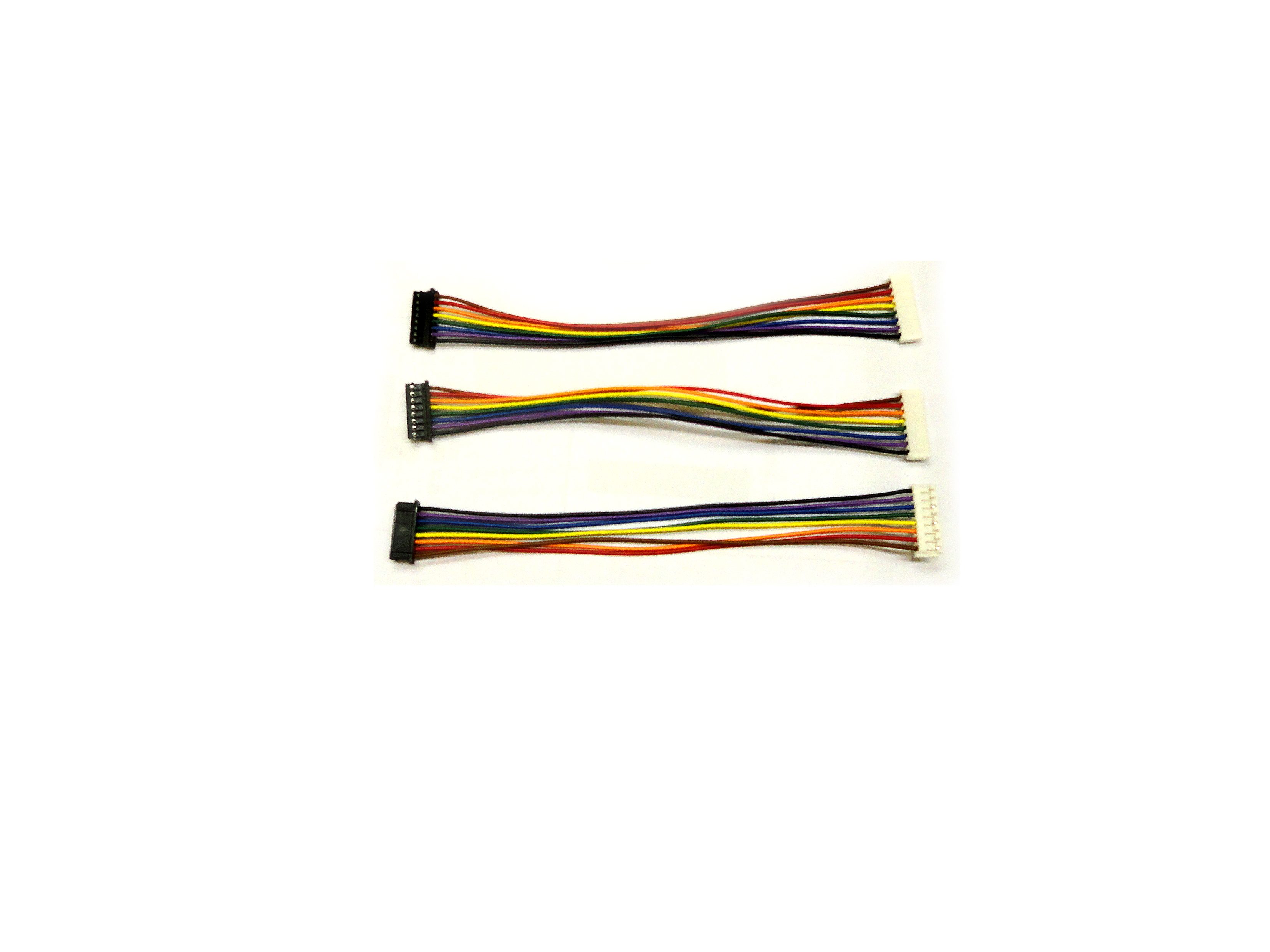

(DF3-8S-2C)-(EHR-8)コネクタのケーブル加工

・ケーブル：UL1007 AWG28

L= 150



・コネクタ1：DF3-8S-2C

・コンタクト：DF3-2428SC

(JST)

・コネクタ2：EHR-8

・コンタクト：SEH-001T-P0.6






カテゴリ: 基板接続ケーブル
Posted 2012/11/04 20:50:07 by sakamoto

ACHR-04V-A-Sコネクタのケーブル加工

・ケーブル：UL3767 AWG28

L= 100 (赤)　,　(黒)



・コネクタ：ACHR-04V-A-S

(JST)



・コンタクト：SACH-003G-P0.2






カテゴリ: 基板接続ケーブル
Posted 2012/10/17 21:55:10 by sakamoto

GHR-08V-Sコネクタのケーブル加工

・ケーブル：1061 AWG26

L=400 (黒)



・コネクタ：GHR-08V-S

・コンタクト：

SSHL-002T-P0.2 (JST)



・反対側：サーミスタハンダ付け




カテゴリ: 基板接続ケーブル
Posted 2012/10/14 18:19:56 by sakamoto
