特殊ケーブル製作の事例
ZER-10Vコネクタのケーブル加工
★基板用のパワーサプライ電源ケー
ブルです。
★AWG26ケーブルの両端に、ZER
コネクタを、加工した製品です。
・ケーブル：UL1571 AWG26
・コネクタ：ZER-10V-S (JST)
コンタクト：SZE-002T-0.3
(PAP)-(1-480426-0)コネクタの加工
★電源ユニットから基板に、電力を供
給するケーブルです。
★UL1007のケーブル両端に、AMPの
コネクタと、JSTコネクタを加工した
、ケーブルです。
・ケーブル：UL1007 AWG22
・左コネクタ：PAP-12V-S （JST)
コンタクト：SPHD-001T-P0.5
・右コネクタ：１－４８０４２６－０ （AMP）
コンタクト：６０６２０－１
PHR-10コネクタのケーブル加工
★小型で、基板に使用されているコネ
クタの、接続ケーブルです。
★0.2sqのケーブルの両端に、PHコネ
クタを圧着加工した製品です。
・ケーブル：サンライトSX 0.2sq×５P
・コネクタ：PHR-10 （JST)
コンタクト：SPH-002T-P0.5S
(GHR)-(SHLD)コネクタの加工
★フラットケーブルTEMP-FLEXの両
端に、1.25mmピッチコネクタGHRや、
1.0mmピッチコネクタSHLDを加工した
製品です。
★基板対電線接続用圧着コネクタで
ロック付きの、小型ダブルロータイプのコネクタです。
・写真上コネクタ：SHLDP-40V-S-1 (JST)
コンタクト：SSHL-003GA1-P0.2
・写真下コネクタ：GHR-08V-S (JST)
コンタクト：SSHL-002T-P0.2

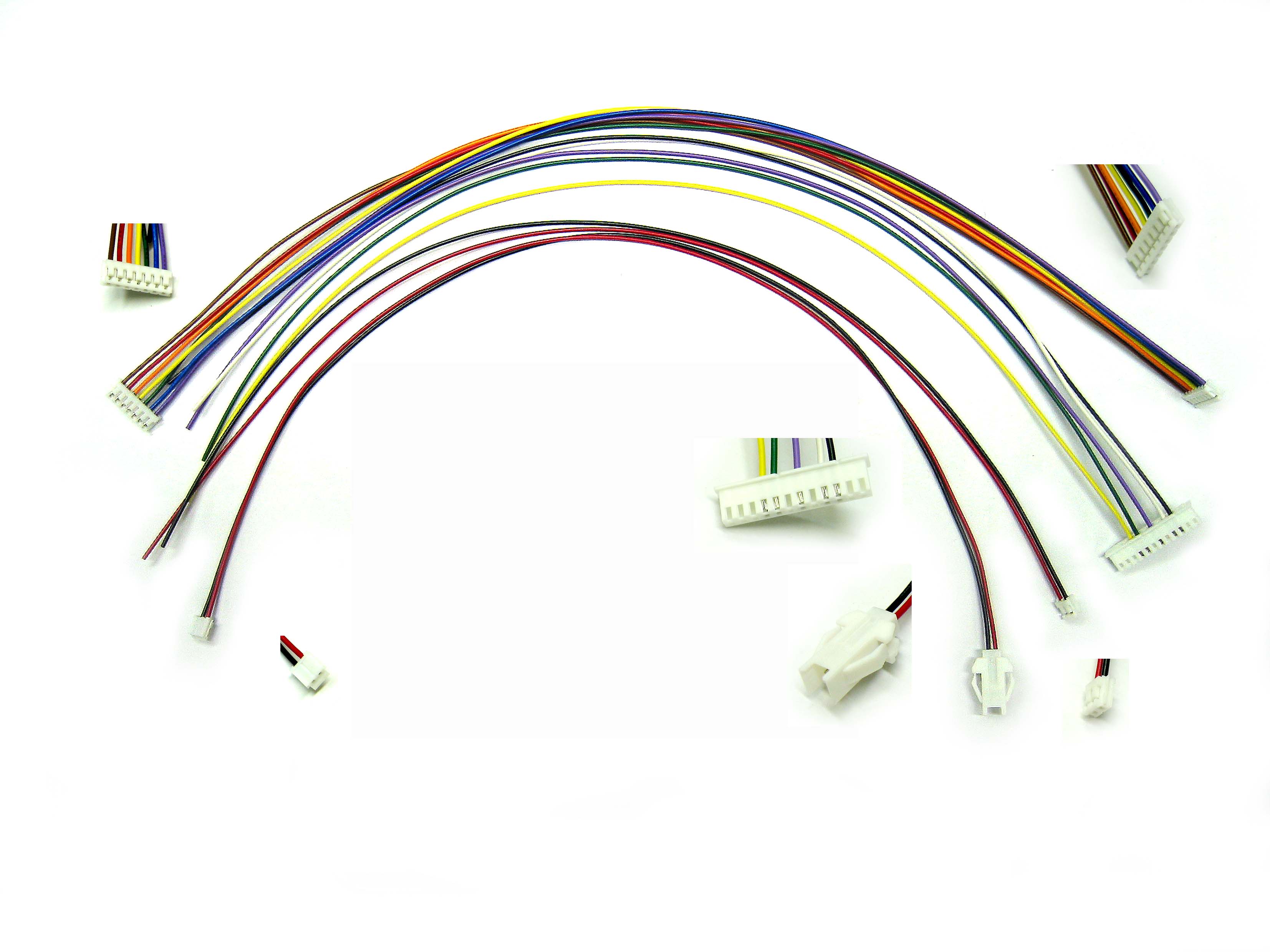

(XHP)-(XAR)コネクタの加工
★BOXユニット組み立て等に使用す
るケーブルで、基板の部品に配線す
るのに、製作しました。
・コネクタ：EHR-2 (JST)
コンタクト；SEH-001T-P0.6
・コネクタ2 ：XHP-12
コンタクト： SXH-001T-P0.6
・コネクタ：XARP-02V (JST)
コンタクト：SXAM-001T-P0.6

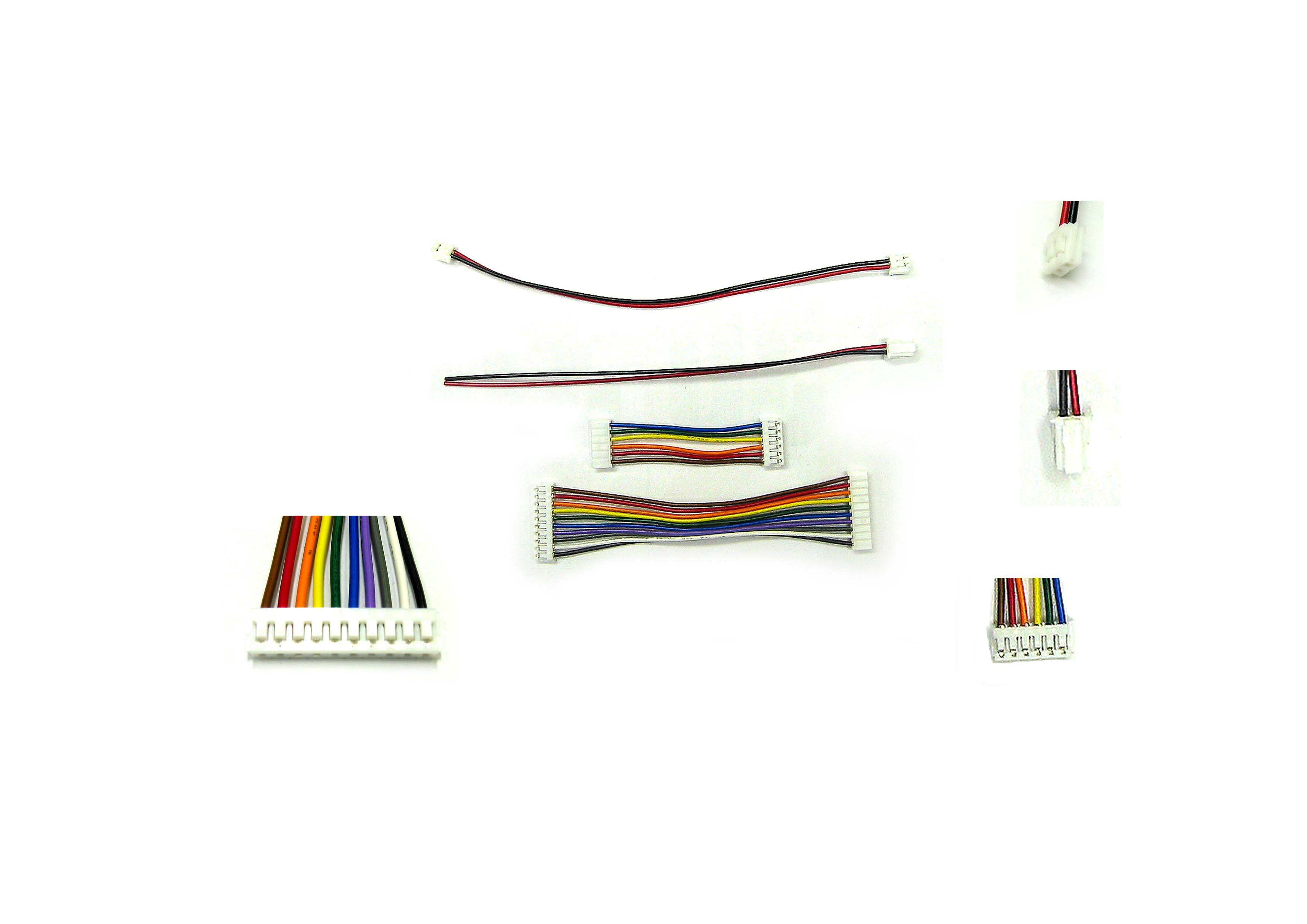

(EHR)-(XAP)コネクタのケーブル加工
★ＬＥＤ基板などのコネクタをつなぐ、
ケーブルです。
★ケーブルAWG24の両端に、コネクタ
ＥＨＲとＸＡＰとを圧着加工した製品
です。
・ケーブル：ＵＬ１００７ ＡＷＧ２４
・コネクタ ： ＥＨＲ-2 , ＥＨＲ-6 , ＥＨＲ-10 (JST)
・コンタクト ： SEH-001T-P0.6
・コネクタ4：XAP-02V-1 (JST)
・コンタクト：ＳＡＰ-001T-P0.6
(Updated 2010/03/14 00:41:49)

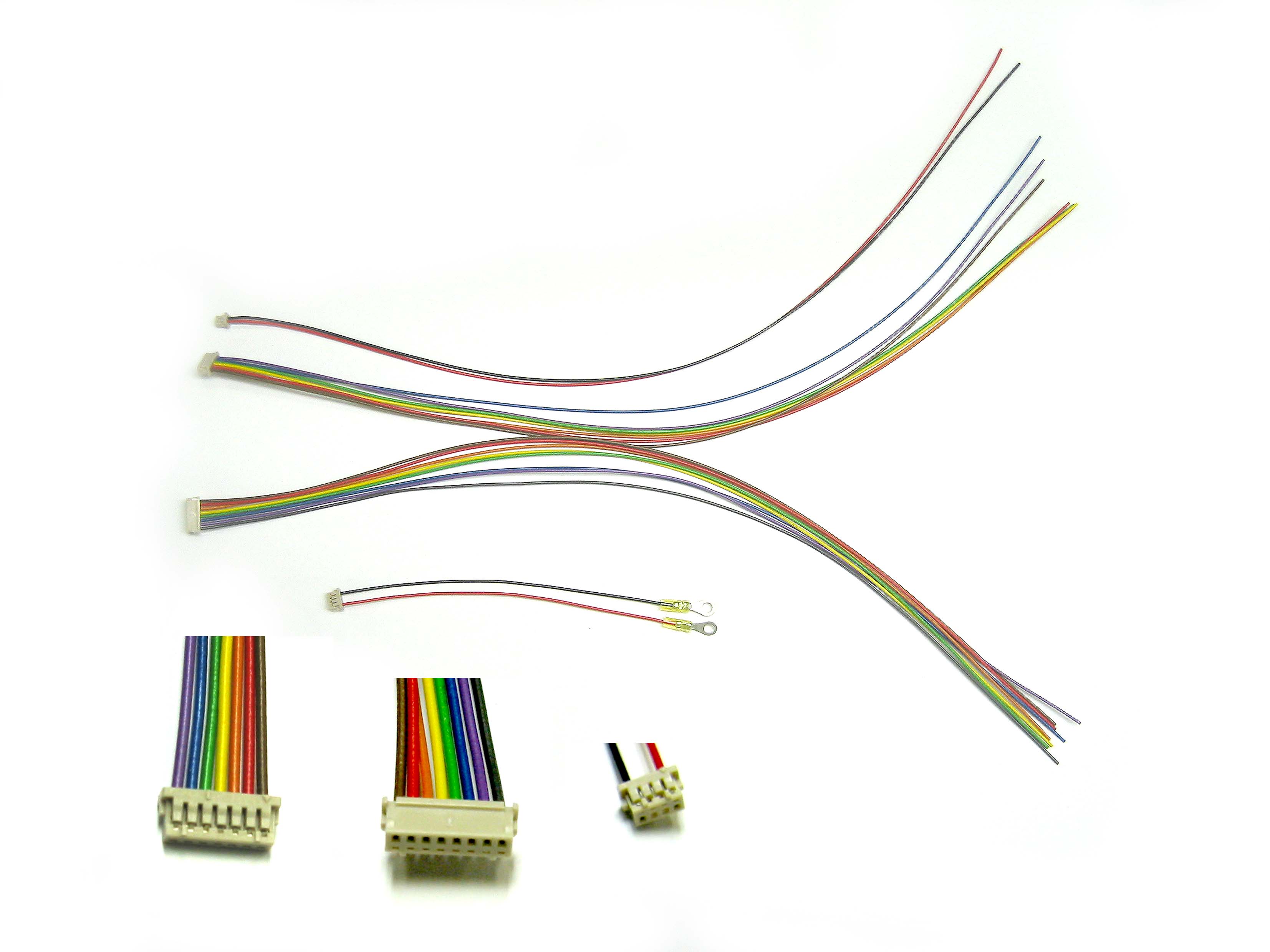

DF13-8S-1.25Cコネクタのケーブル加工
★ＡＷＧ26のケーブルの片側に、
ヒロセ電機のコネクタ・ＤＦ13-8S
-1.25Cを、圧着加工した基板用
のケーブルです。
・ケーブル：ＵＬ1007 AWG26
・コネクタ：DF13-7S-1.25C ( ヒロセ電機 )
：DF13-8S-1.25C
：DF13-4S-1.25C
・コンタクト：DF13-2630SCF
(Updated 2010/03/08 23:47:34)
(IL-S)-(IL-G)コネクタの加工
★液晶パネルと基板とをつなぐ、延長
ケーブルです。
★IL-S-9Pと、IL-G-6Pのコネクタは、
基板取り付けタイプしかないので、直
に半田付け加工して、使用しました。
・ケーブル；UL1007 AWG26
・左コネクタ；IL-S-15S （JAE)
・右コネクタ；IL-S-9P （JAE)
；IL-G-6P
(基板)ー(DF11コネクタ)のケーブル加工
★小型のディスプレイ(LCD基板）に、
ケーブルを半田付けし、反対側の端
には、DF11コネクタを加工しました。
★小型の、手元操作BOXの表示器
として、使用しています。
・LCD基板；D1602H
・コネクタ；DF!!-16-DS-2C (ヒロセ電機)
コンタクト；DF11-2428SC
(EHR)-(03P)コネクタのケーブル加工
★小型の基板に、配線を直接取り付
けて使用するケーブルです。
・ケーブル；UL1007 AWG28
・左コネクタ；EHR-3 (JST)
コンタクト；SEH-001T-P0.6
・右コネクタ；０３P-SJN （JST)
コンタクト；SJN-001PT-0.9
