特殊ケーブル製作の事例
PHR－４コネクタケーブル加工
★小型ユニットの、内部配線用のケ
ーブルです。
★基板と、SW、PL、などの配線に使
用します。
・ケーブル；UL1007 AWG24
・コネクタ；PHR-4 (JST)
・コンタクト；SPH-002T-P0.5S
VHR-VLRコネクタの加工
★外部入力用のコネクタケーブル
です。
★ユニット内部の基板に、それぞれ振
り分けて、つないでいます。
・コネクタ；VHR-3N (JST)
・コンタクト；SVH-21T-P1.1
・コネクタ；VLR-06V (JST)
・コンタクト；SVM-61T-P2.0
04DR-Nコネクタのケーブル加工
★プリント基板用コネクタで、ばら線
・圧接タイプを使用しています。
・コネクタ；04DR-N-E6S (JST)
コネクタA1-10DとZER-05Vの加工
★基板と基板間の、渡りケーブルです。
★AWG26のケーブルに、コネクタ
A1-10D-2.54C、PHR-2、及び
ZER-05V-Sを、加工したケーブ
ルです。
・左コネクタ；A1-10D-2.54C
(ヒロセ電機）
コンタクト；A1-2226SCFC
・上部コネクタ；PHR-2 (JST)
コンタクト；SPH-002T-P0.5S
右コネクタ；ZER-05V-S (JST)
コンタクト；SZE-002T-P0.3

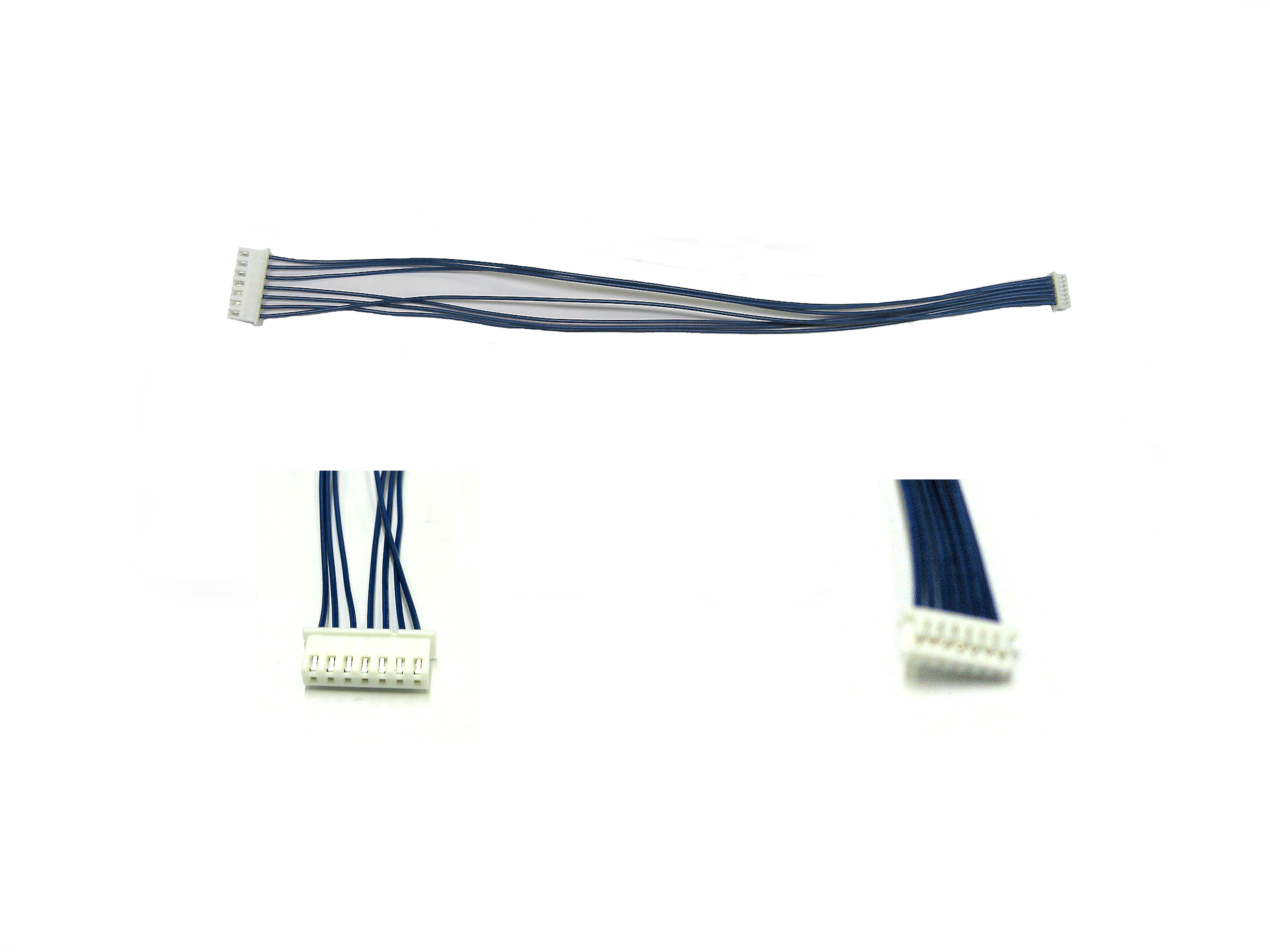

モレックス51021コネクタの圧着加工
★基板間のケーブルです。
★UL1061ケーブルの両端に、モレッ
クスコネクタ51021と、JSTコネクタXH
Pを加工した製品です。
・ケーブル；UL1061 AWG26
・左コネクタ；51021-0700 (モレックス)
・コンタクト；50079-8100
・右コネクタ；XHP-7 (JST)
・コンタクト；SXH-001T-P0.6N
(Updated 2010/01/20 00:15:08)
PADP-40V-1-Sコネクタのケーブル加工
★基板間の渡りケーブルです。
★AWG24の両端に、PADPコネ
クタを、圧着加工した製品です。
・ケーブル；UL1007 AWG24
・コネクタ；PADP-40V-1-S (JST)
・コンタクト；SPND-001T-C0.5
(Updated 2010/01/18 01:29:45)
DF11-24DS-2Cコネクタのケーブル加工
★パソコンボードの、入力用ケーブル
です。
★AWG24のケーブル両端に、DF11
のコネクタを、両端に加工した製品です。
・ケーブル；UL1007 AWG24
・コネクタ；DF11-24DS-2C (ヒロセ電機)
・コンタクト；DF11-22S
XHP-8コネクタの圧着加工
★バッテリーを管理する基板につなぐ
センサー用ケーブルです。
★ULのケーブルの両端に、XHPのコ
ネクタを加工しています。
・ケーブル；ＵＬ1007 AWG22
・コネクタ；XHP-8 (JST)
・コンタクト；SXH-001T-P0.6
XHPーPHRコネクタの圧着加工
★基板とセンサーとをつなぐ、配線用
ケーブルです。
★細く柔らかいケーブルを使用して、
センサー用基板に、ストレスを掛けな
いようにしています。
・ケーブル；SRPVV-18B×3C
(日興電線）
・左コネクタ；XHP-3 (JST)
コンタクト；SXH-001T-P0.6
・右コネクタ；PHR-3 (JST)
コンタクト；SPH-002T-P0.5S
DH11-16DS-2Cコネクタのケーブル加工
★ＬＡＮ基板内の接続ケーブルです。
★一部の回路のケーブルに、ツイスト
線を使用してます。
・ケーブル；ＵＬ１００７ ＡＷＧ２４
・コネクタ；DF11-16DS-2C (ヒロセ電機）
・コンタクト；DF11-2428SCF
