特殊ケーブル製作の事例

2010年6月の記事
ページ 1

(MR-16F)-(S-1628A)コネクタのケーブル加工

★AWG28のケーブル両端



に、本多のコネクタMR-16F



と、ヒロセ S-1628Aコネクタ



を、半田付け加工した製品



です。



 ・ケーブル:UL20276 AWG28×8P



 ・左側コネクタ:MR-16F (本多通信)

     カバー:MR-16L



 ・右側コネクタ:S-1628A(09) (ヒロセ電機)

     カバー:P-1628A-CA(20)




カテゴリ: 接続ケーブル
Posted 2010/06/30 22:18:35 by sakamoto

172157-1(AMP)コネクタのケーブル加工

★0.2sqのケーブル両端に、



AMPのコネクタ172157-1を、



圧着加工したものです。



 ・ケーブル:サンライトSX

                               0.2sq-2P



 ・コネクタ:172157-1 (AMP)

 ・コンタクト:170364-1




カテゴリ: 接続ケーブル
Posted 2010/06/29 18:01:59 by sakamoto

10120-3000PE(3M)コネクタのケーブル加工

★0.3sqのケーブルに、3Mの



コネクタ10120-3000PEを半



田付け加工し、反対側には



ピンNoのマークチューブを



入れたものです。



 ・ケーブル:KV 0.3sq



 ・コネクタ:10120-3000PE (3M)

   フード:10320-52F0-008




カテゴリ: 接続ケーブル
Posted 2010/06/28 12:15:58 by sakamoto
(Updated 2010/06/28 12:16:23)

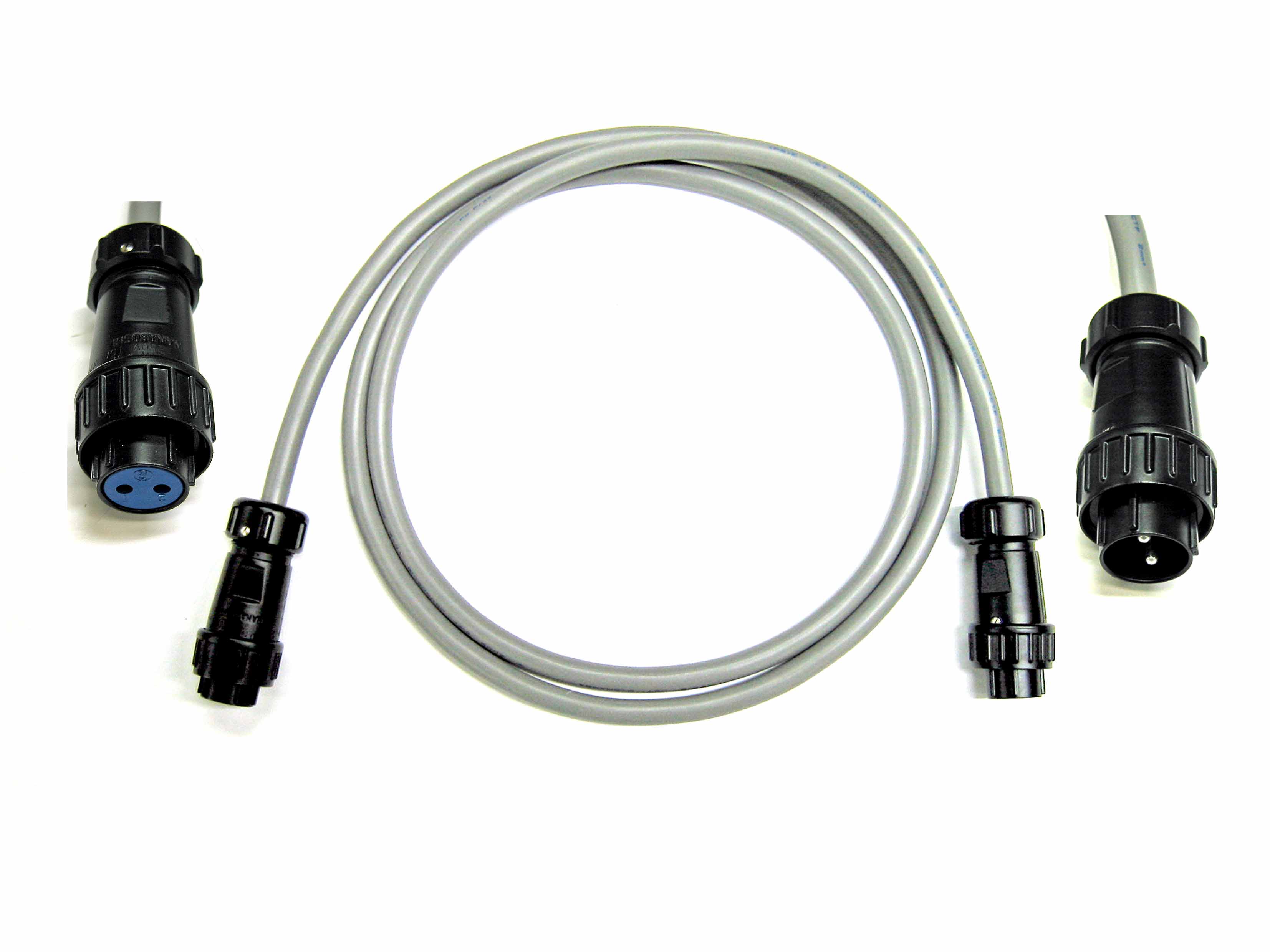

NJW20防水コネクタのケーブル加工

★2sqのケーブルの両端に、



防水コネクタNJW20-2の、



(メス)と(オス)を半田付け加



工した製品です。



 ・ケーブル:VCTF2sq×2C



 ・左側コネクタ:NJW20-2-PF-8 (七星)



 ・右側コネクタ:NJW20-2-PM-8






Posted 2010/06/27 17:15:29 by sakamoto
(Updated 2010/06/27 18:02:15)

RP13A-12PHコネクタのケーブル加工

★AWG28シールドケーブル



の両端に,RP13A-12JKコネ



クタと、RP13A-12PHを加工



した製品です。



 ・ケーブル:UL20276-SB 10P×28AG



 ・左側コネクタ:RP13A-12JK-15PC(71) (ヒロセ電機)

     オスコンタクト:RP13-SC-122



 ・右側コネクタ:RP13A-12PH-20SC(71)

     メスコンタクト:RP19-SC-122


カテゴリ: 接続ケーブル
Posted 2010/06/22 22:30:15 by sakamoto

R05-R5Mコネクタのケーブル加工

★多芯ケーブルの片側に、



IL-C2-1の圧着加工をし、



反対側には、R05-R5M



コネクタを、半田付け加工



したものです。



 ・ケーブル:VSVC 7/0.18 ×5 (坂東電線)



 ・コンタクト:IL-C2-1 (JAE)



 ・コネクタ:R05-R5M  (多治見無線)


カテゴリ: 接続ケーブル
Posted 2010/06/21 22:12:05 by sakamoto

防水コネクタのケーブル加工

★AWG24ケーブルの両端



に、防水コネクタ174357-2



と、コネクタIL-3Sを加工した



ものです。



・ケーブル:UL1007 AWG24



・左側コネクタ:174357-2 (AMP)

     コンタクト:171699-1

     ゴム栓:172746-1

      ロックプレート:174358-7



 ・右側コネクタ:IL-3S-S3LN (JAE)

       コンタクト:IL-C2-1






































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































カテゴリ: 接続ケーブル
Posted 2010/06/19 23:12:16 by sakamoto

AMP794194-1コネクタのケーブル加工

★0.3sqのケーブルの両端



に、AMPコネクタ794194-1を



加工した製品です。



★コネクタのケーブル挿入



箇所を、シリコンで固め、抜け防止の補強をしております。



 ・ケーブル:VCTF0.3sq×6C



 ・コネクタ:794194-1 (AMP)

  コンタクト:79422-1






カテゴリ: 接続ケーブル
Posted 2010/06/13 20:40:22 by sakamoto

DF3-2S-2Cコネクタのケーブル加工

★機器に取り付けてあるセ

ンサーの、信号線中継ケー

ブルです。



★AWG24ケーブルの両端

に、DF3コネクタの(オス)と

(メス)を加工した製品です。



 左側コネクタ:DF3-2S-2C (ヒロセ電機)

                    :DF3-4S-2C

    コンタクト:DF3-2428SC



 右側コネクタ:DF3-2EP-2C

                    :DF3-4EP-2C

        コンタクト:DF3-2428PC


カテゴリ: 接続ケーブル
Posted 2010/06/09 21:28:53 by sakamoto

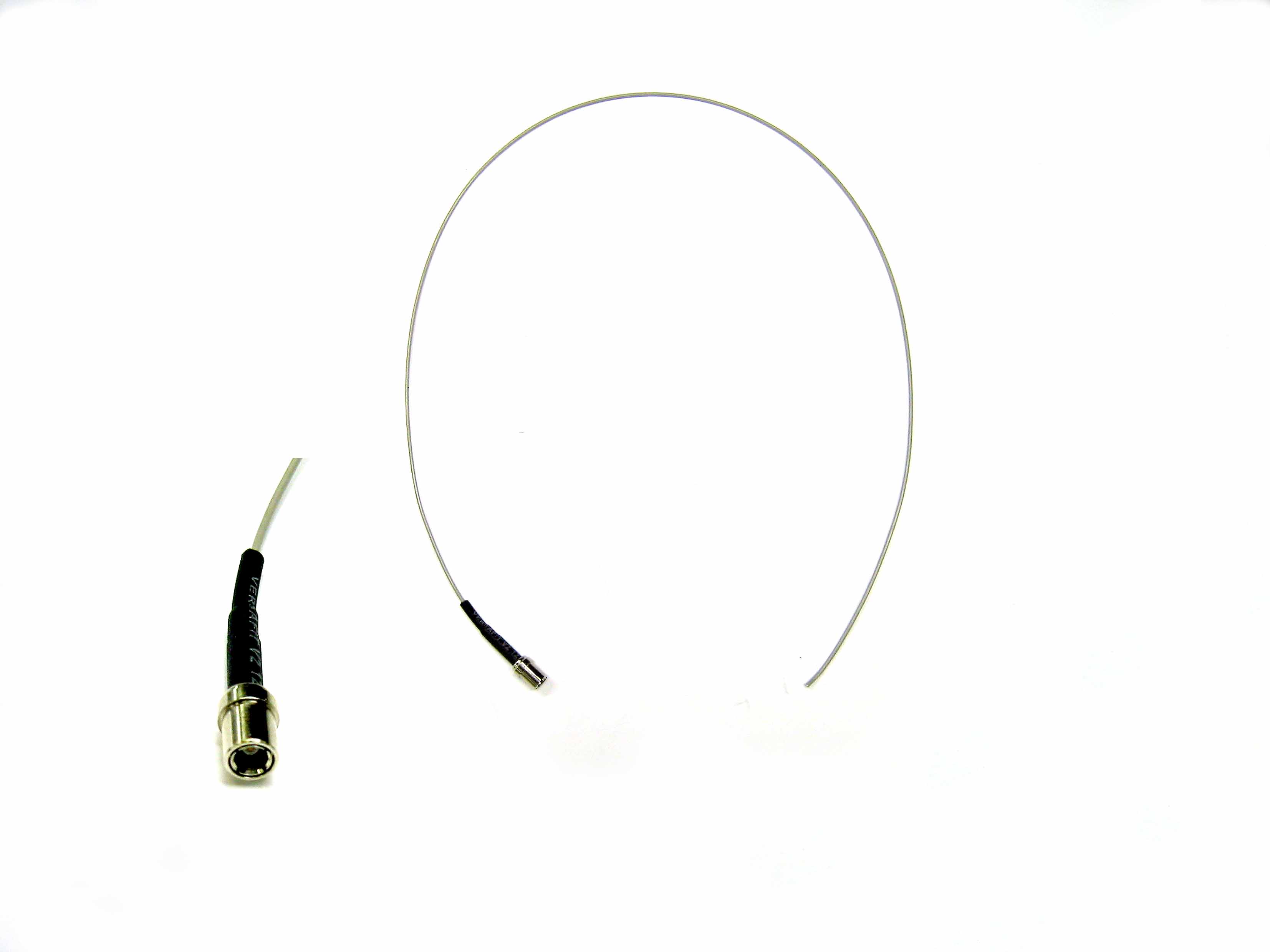

フッ素樹脂の同軸ケーブル加工」

★耐熱・耐寒に優れた、フッ



素樹脂の同軸ケーブルDFS



020に、SMBコネクタを加工



した製品です。


カテゴリ: 同軸ケーブル
Posted 2010/06/07 22:36:14 by sakamoto
