特殊ケーブル製作の事例

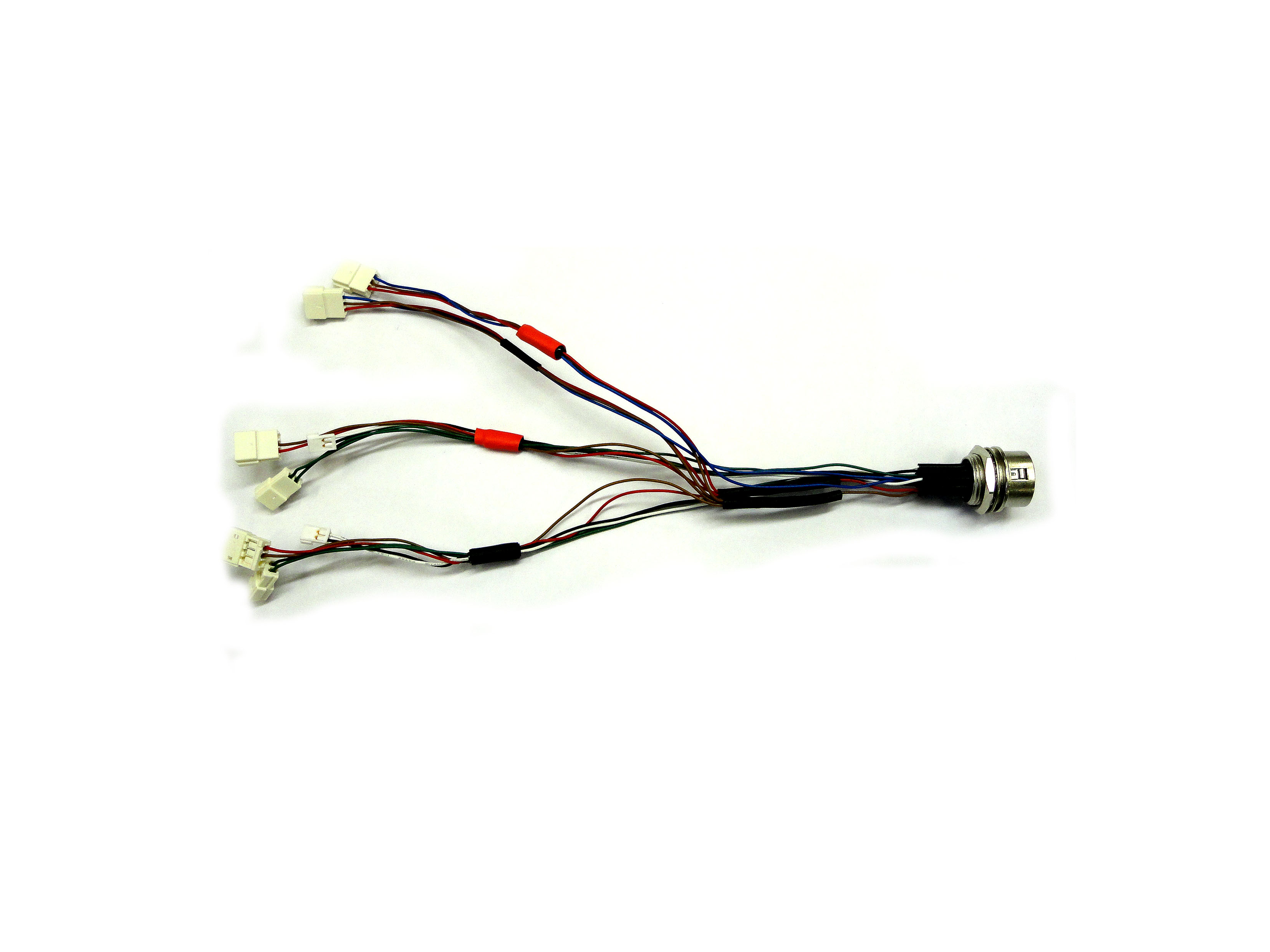

中継接続用ｺﾈｸﾀ ｹｰﾌﾞﾙASSY
・[CN1]
：HR10A-10R-12P(Hirose)
・[CN2,CN5]
：ACHTP-02V-S(JST)
：SACHP-003G-P0.2
・[CN4,CN7]
：ZMR-02(JST)
:ＳＭＭ-003Ｔ-Ｐ0.5
・[CN3,CN6]
・[CN8,CN9]
：ZMR-03(JST)
SMM-003T-P0.5
HR10A-10P/HR10A-13Pコネクタのケーブル加工
・ケーブル：SS300R
AWG24×8C , 12C
L=1m
・左コネクタ：
HR10A-10P-10S(73)
・左コネクタ2：
HR10A-10P-10S(73)
・右コネクタ：HR10A-10P-10S(73)
・右コネクタ：HR10A-10P-12S(73)
D-sub25P(オス)/25P(オス)-(メス)分岐ケーブル加工
・ケーブル：サンライトSX
0.2sq-13P , 0.2sq-1P
L= 1m
・左コネクタ：17JE-23250-02(D1)
・カバー：17JE-25H-1C-CF
(DDK)
・右コネクタ1：17JE-23250-02(D1)
・右コネクタ2：17JE-13250-02(D1)A
・カバー：17JE-25H-1C-CF
(57-30140)-(17JE-23090/57-30140)コネクタのケーブル加工
・ケーブル：1.5D-2V
UL20276 AWG28×10P
L= 3100
・左コネクタ：57-30140
(ヒロセ電機)
・右コネクタ1：57-30140
・右コネクタ2：17JE-23090-02(D1)
・カバー：17JE-09H-1C-CF
(DDK)
(FCN-361J040)-(HIF3BA-20D)コネクタのケーブル加工
・ケーブル：
SS300 AWG24×20C
L= 2m×2本
・コネクタ1：
FCN-361J040-AU
・カバー：FCN-360C40-B
(富士通コンポーネント)
・コネクタ2：HIF3BA-20D-2.54C
・カバー：HIF3-20CV(71) (ヒロセ電機)
(10120-3000PE)-(BNC-J)コネクタのケーブル加工
・ケーブル：
UL20276 AWG28×13P
L= 2m
・コネクタ1：10120-3000PE
・フード：10320-3210-000
(ワンタッチ式 3M)
・コネクタ2：BNC-J ×12
(D-sub9P)-(1625-2P/2R)コネクタのケーブル加工
・ケーブル：UL1007 AWG22
L=150 赤、白、黒、茶、青
・コネクタ1：
17JE-23090-02(D1) (DDK)
・固定金具：D20418-J3R
・コネクタ2：1625-2P (モレックス)
・コンタクト：1560TL
・コネクタ3：1625-2R
・コンタクト：1561TL
(Updated 2012/09/09 18:12:51)
(D-sub9P)-(1625-2P/2R)コネクタのケーブル加工
・ケーブル：UL1007 AWG22
L= 150 ,黒、青、黄、灰、緑
・コネクタ1：
17JE-23090-02(D1) (DDK)
・固定金具：D20418-J3R
・コネクタ2：1625-2P
・コンタクト：1560TL (モレックス)
・コネクタ3：1625-2R
・コンタクト:1561TL
(MQ198B-10S)-(MQ/S198A-10P)コネクタのケーブル加工
・ケーブル：
極細USBケーブル(Φ3)
L= 1000 ×2本
・コネクタ1：(ヒロセ電機)
MQ198B-10S-CV1
・コネクタ2：USB-A(オス)
・コネクタ3：MQ/S 198A-10P
57-60500セントロニクスコネクタのケーブル加工
・ケーブル：
SS300SB AWG24×13P
L= 500
・セントロニクスコネクタ：
57-60500 ×3個
(ヒロセ電機)
