特殊ケーブル製作の事例

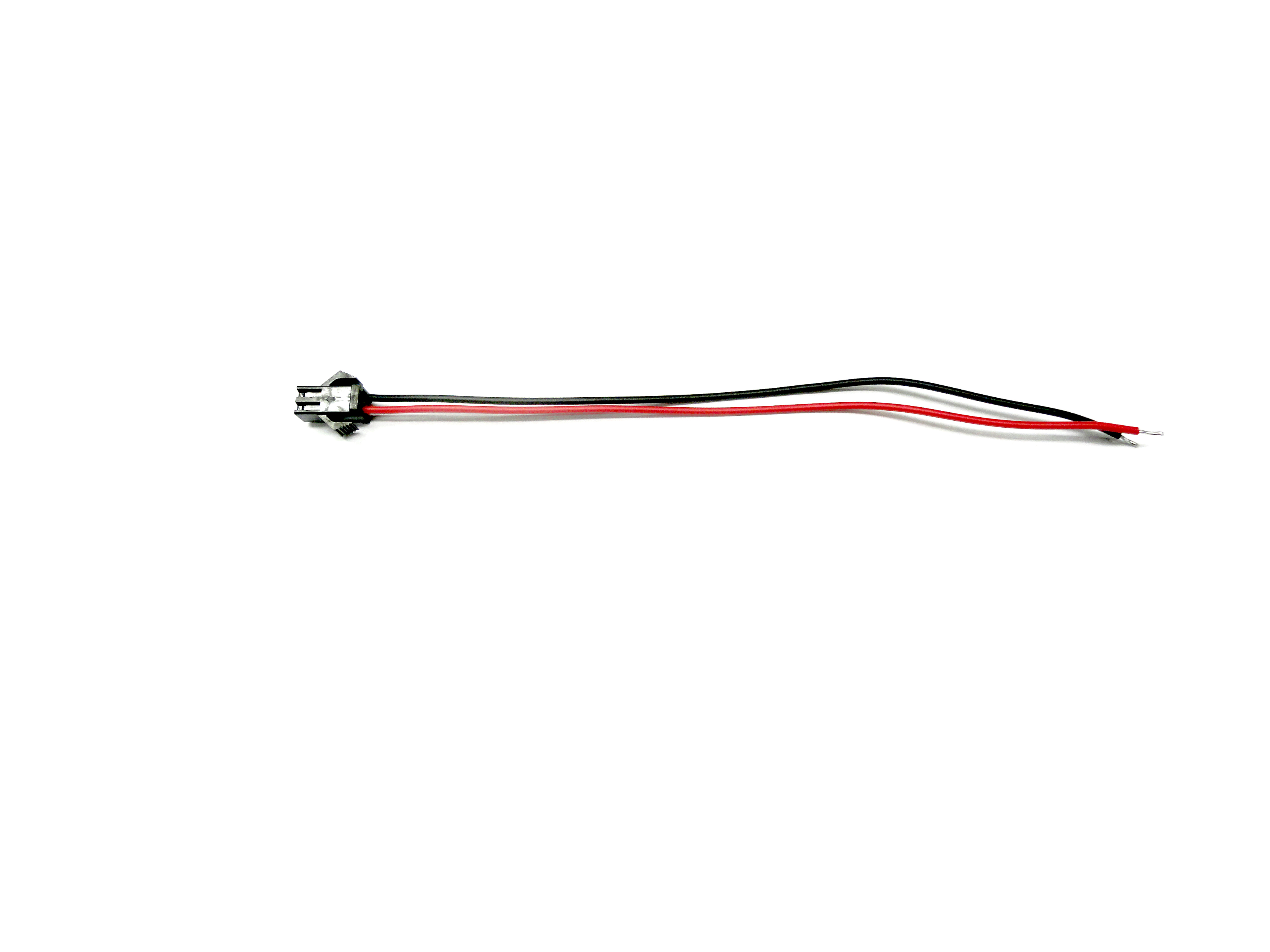

SMP-02V-BCコネクタのケーブル加工
・ケーブル：UL1061 AWG24
赤、黒 L= 135
・コネクタ：SMP-02V-BC
・コンタクト：
SHF-001T-0.8BS (JST)

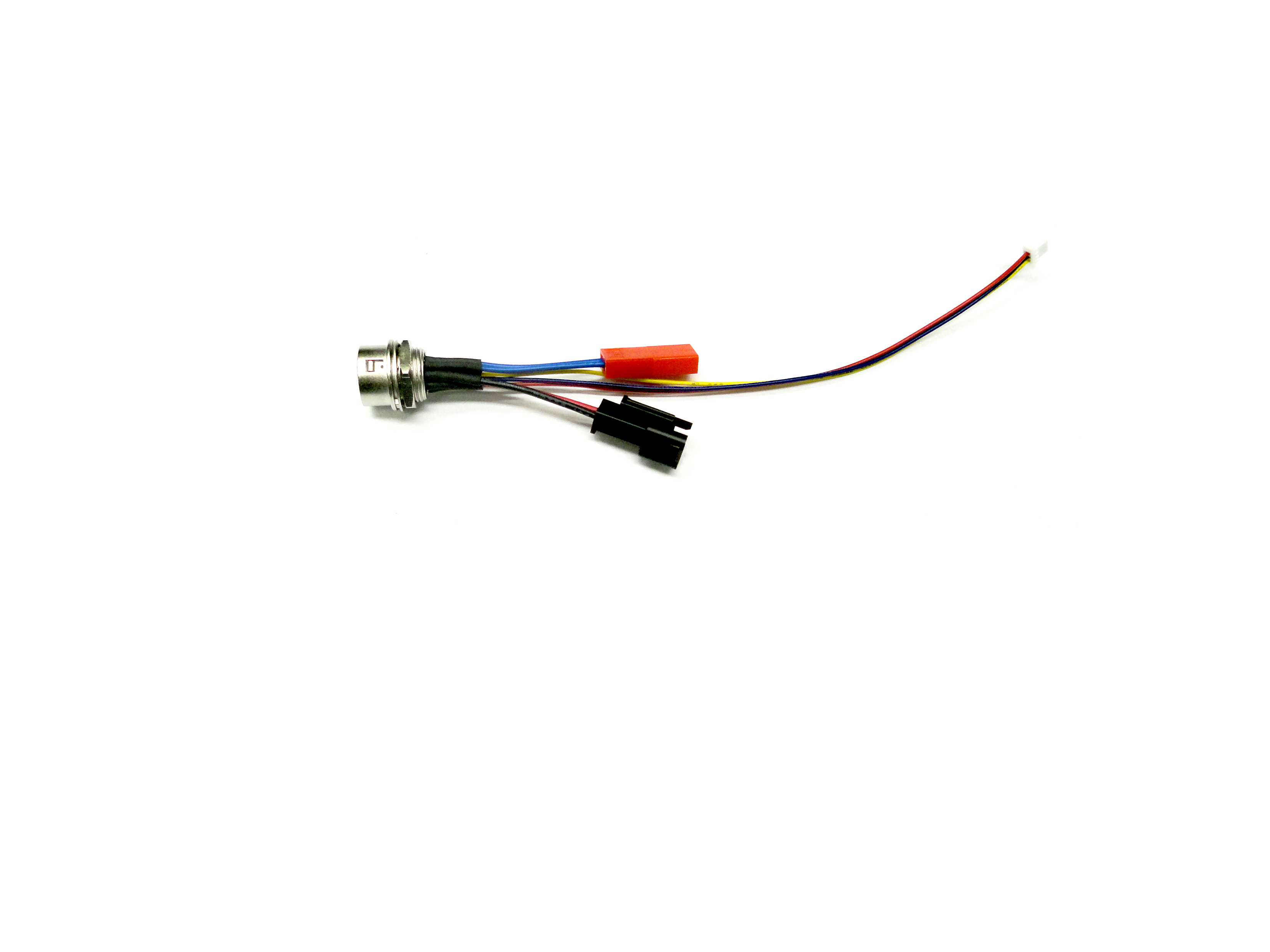

HR10G-10R/SMR-02Vコネクタのケーブル加工
・ケーブル：UL1061 AWG28
赤、黒、青、黄L= 30 L= 130
・コネクタ1：
HR10G-10R-10P(73)
(ヒロセ電機)
・コネクタ2：SMR-02V-B ・コンタクト：SYM-001T-P0.6
(JST)
・コネクタ3：SYR-02T ・コンタクト：SYM-001T-P0.6
・コネクタ4：SHR-03V-S ・SSH-003T-P0.2-H

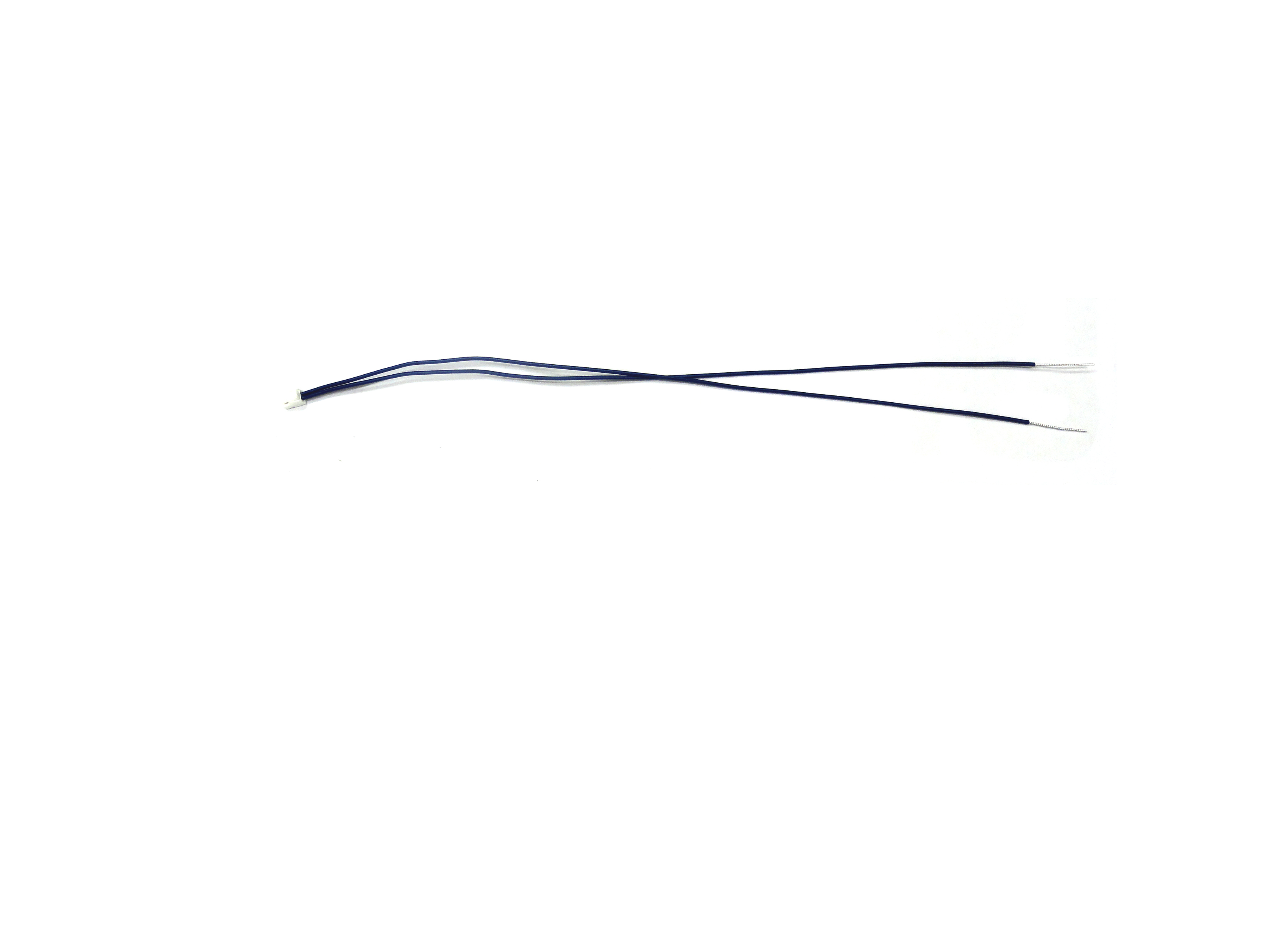

GHR-02V-Sコネクタのケーブル加工
・ケーブル：UL1061 AWG28
(青) L= 200
・コネクタ：GHR-02V-S
・コンタクト：
SSHL-002T-P0.2 (JST)
・反対側：ヨビハンダ
R03-PB5Mコネクタのケーブル加工
・ケーブル：7/0.12×3C
編組シールド L=5.2m
・コネクタ：R03-PB5M
(多治見無線)

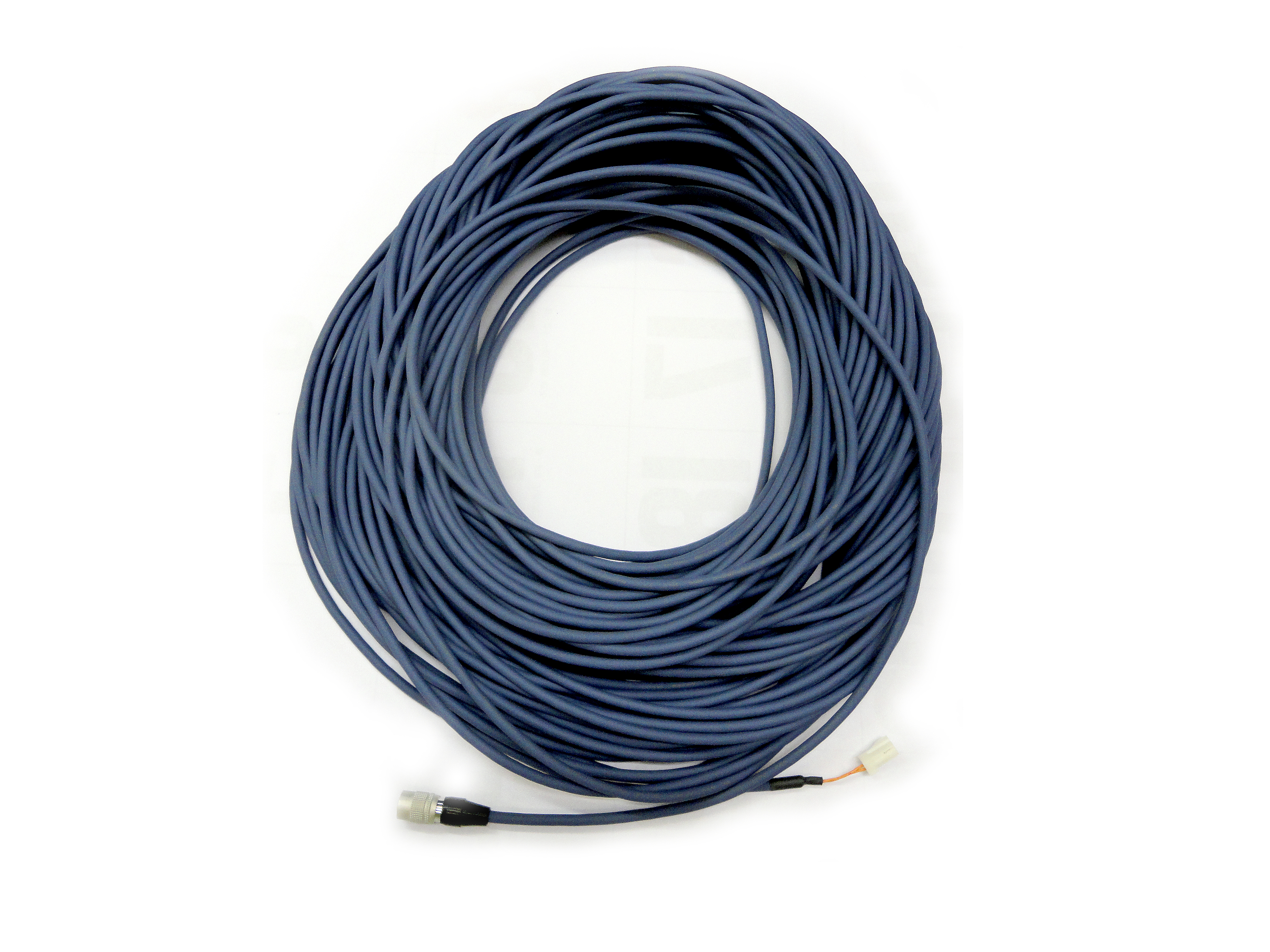

(HR10A-7P-6S)-(172486-2)コネクタのケーブル加工
・ケーブル：
NA20276R-SB AWG26×1P
L= 50m
・コネクタ1：HR10A-7P-6S
(ヒロセ電機)
・コネクタ2：172486-2 (タイコーエレクトロニクス)
・コンタクト：170205-1

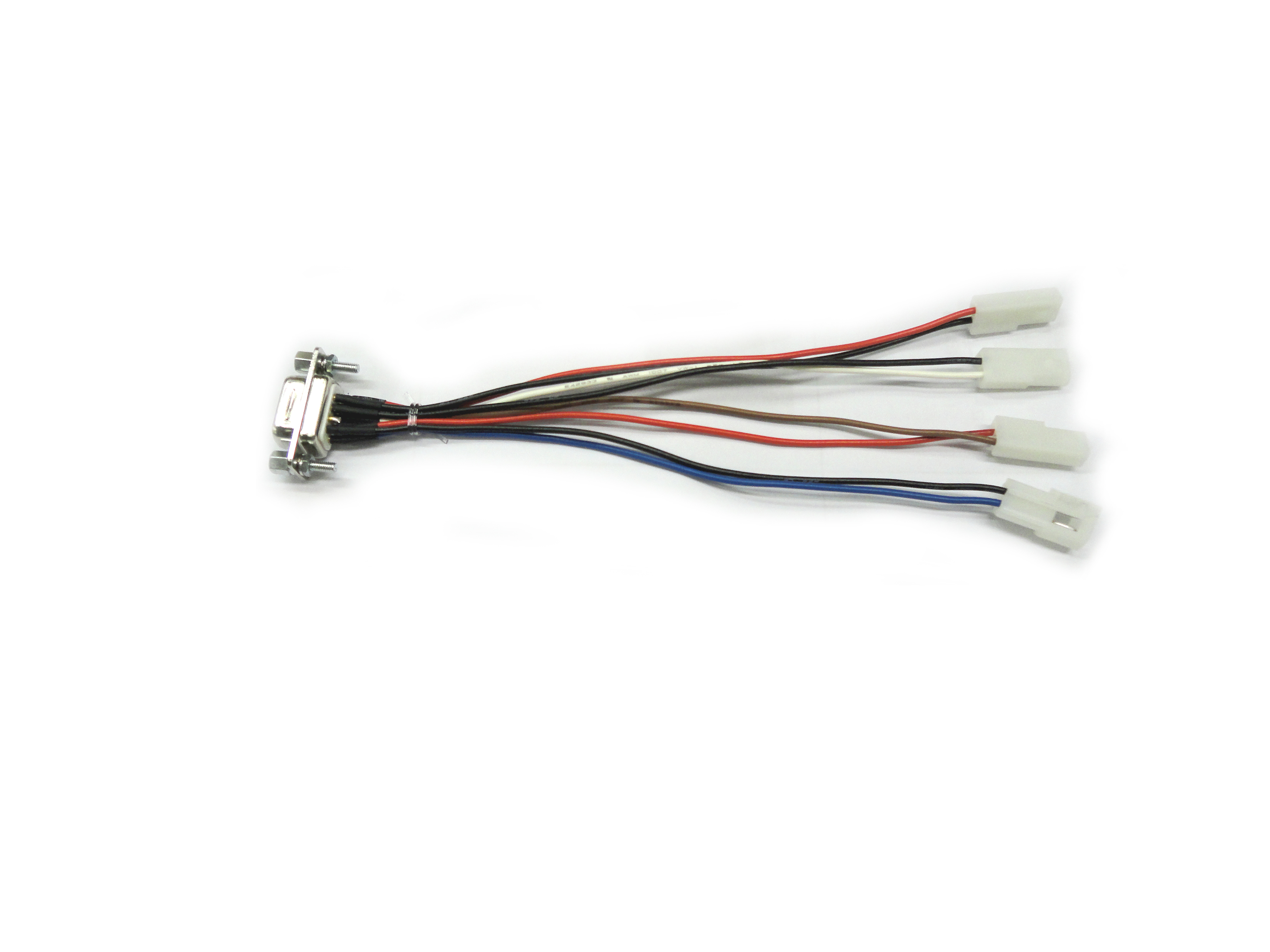

(D-sub9P)-(1625-2P/2R)コネクタのケーブル加工
・ケーブル：UL1007 AWG22
L=150 赤、白、黒、茶、青
・コネクタ1：
17JE-23090-02(D1) (DDK)
・固定金具：D20418-J3R
・コネクタ2：1625-2P (モレックス)
・コンタクト：1560TL
・コネクタ3：1625-2R
・コンタクト：1561TL
(Updated 2012/09/09 18:12:51)

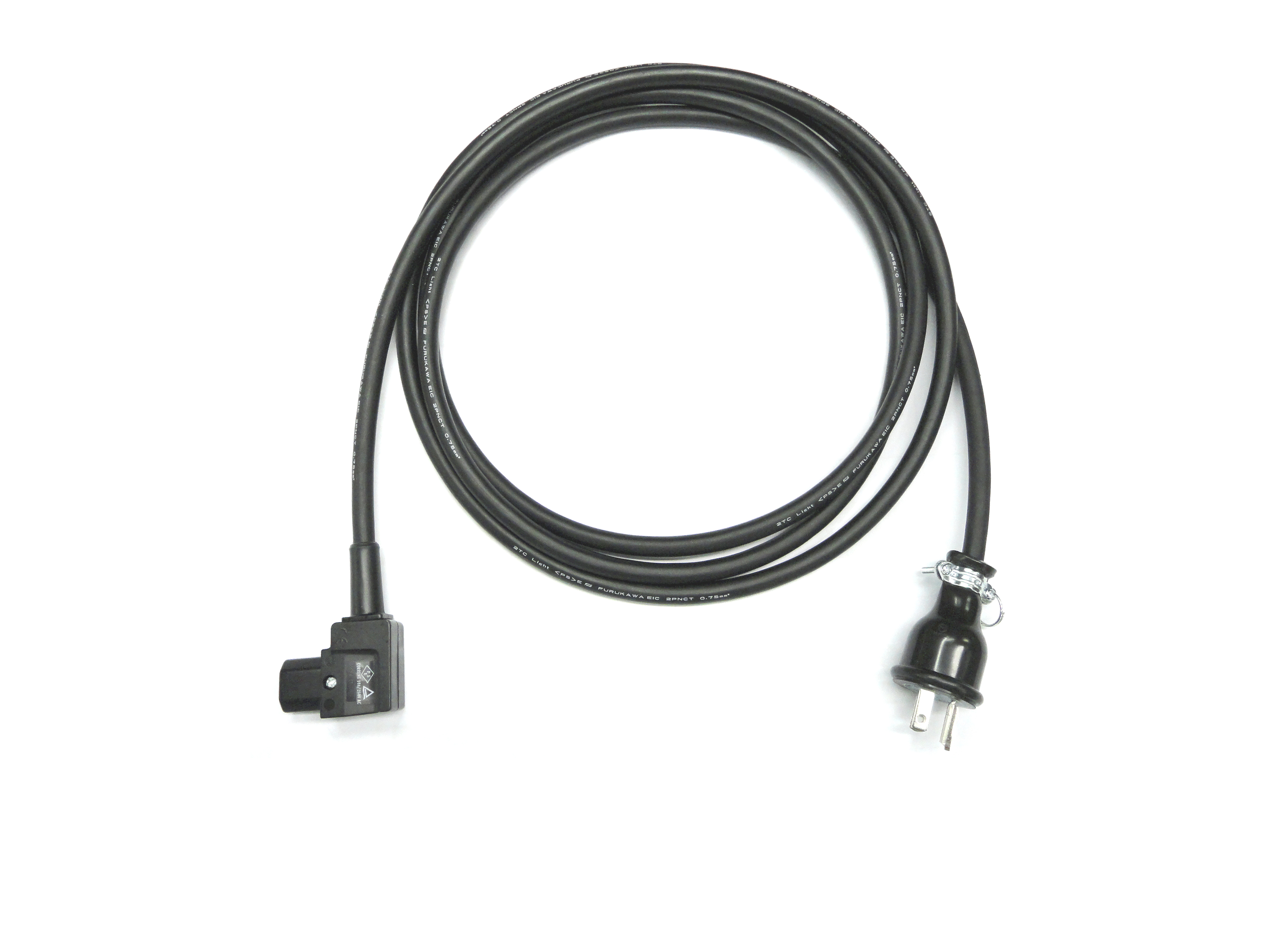

(IEC60320 C15)/(ME2542)コネクタのケーブル加工
★屋外広告灯電源ケーブル
耐油性、耐熱性、耐候性に
優れております。
・ケーブル：
2PNCT 0.75sq×3C , L=3m
10A/250V
・ソケット(L型)：IEC60320 C15
・プラグ(2P)：ME2542(防水タイプ)
(D-sub9P)-(1625-2P/2R)コネクタのケーブル加工
・ケーブル：UL1007 AWG22
L= 150 ,黒、青、黄、灰、緑
・コネクタ1：
17JE-23090-02(D1) (DDK)
・固定金具：D20418-J3R
・コネクタ2：1625-2P
・コンタクト：1560TL (モレックス)
・コネクタ3：1625-2R
・コンタクト:1561TL
エルコ8017シリーズコネクタの加工
・ケーブル：FA 0.3sq
600V耐圧 L=100
・コネクタ：
00-8017-130-313-001
(京セラエルコ)
(Updated 2012/09/06 23:35:05)
(LY10-DC10)/(DE-9PF-N)コネクタのケーブル加工
・ケーブル：
サンライトSX 0.2sq-5P
L= 10m
・コネクタ1：LY10-10DC
・コンタクト：LY10-C2-A1
(JAE)
・コネクタ2：DE-9PF-N
・カバー：DE-C8-J9
