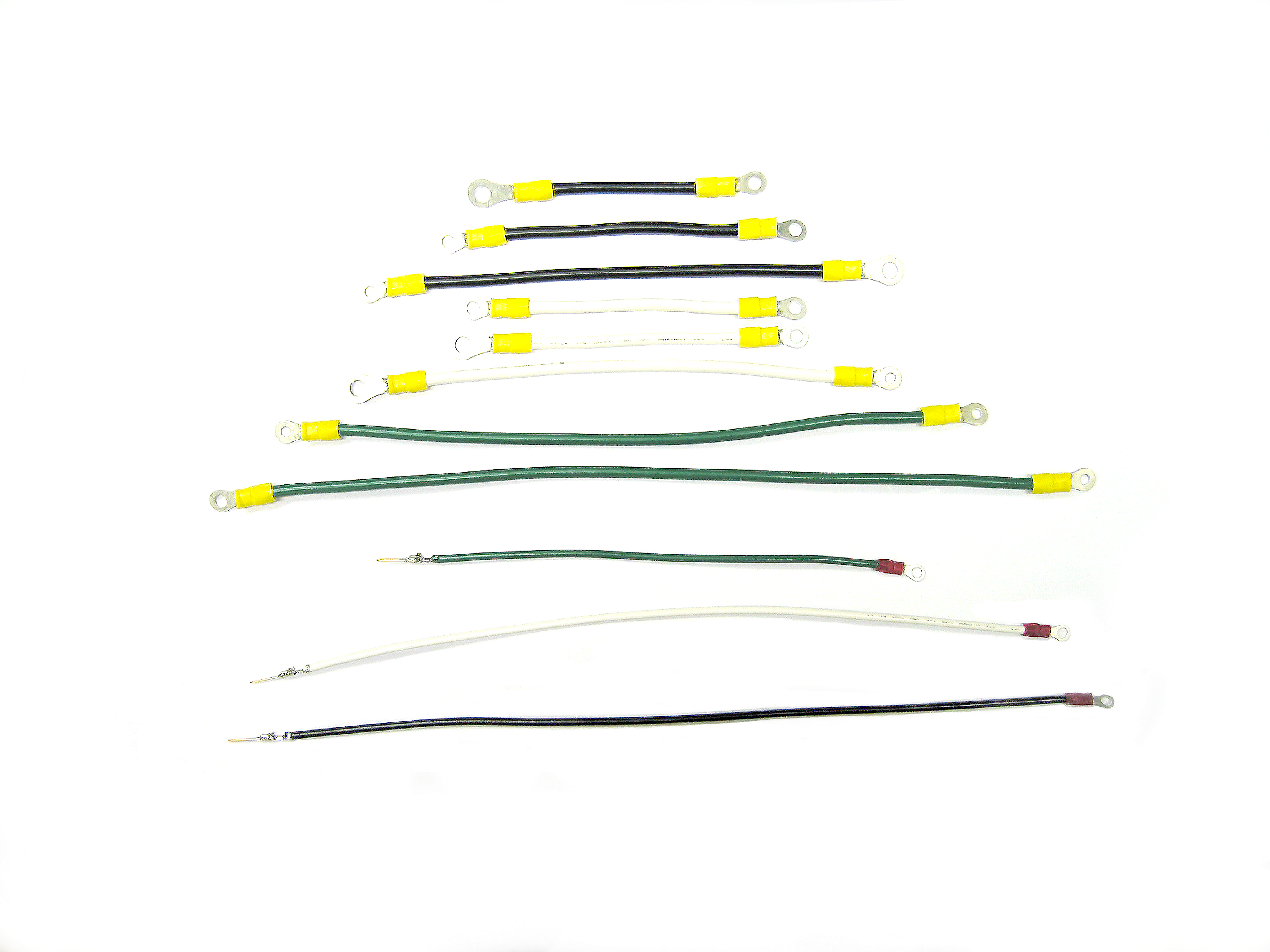

特殊ケーブル製作の事例
PHR－４コネクタケーブル加工
★小型ユニットの、内部配線用のケ
ーブルです。
★基板と、SW、PL、などの配線に使
用します。
・ケーブル；UL1007 AWG24
・コネクタ；PHR-4 (JST)
・コンタクト；SPH-002T-P0.5S
(POB-J)ー(MMCX-P)同軸ケーブル加工
★POB-Jコネクタと、MMCX-Pコネク
タを両端に加工したケーブルの製作
依頼が有りました。
★ところが、両端のコネクタに適合す
るケーブルは、太さが違いすぎるため
加工が出来ません。
★そこで、中間にSMAタイプのコネクタで中継することで、問題点をクリアでき、
加工できた製品です。
・ケーブル；RG58/U 、1.5D-QEHV
・コネクタ；POB-J 、(SMA-J)ー(SMA-P) , MMCX-P
VHR-VLRコネクタの加工
★外部入力用のコネクタケーブル
です。
★ユニット内部の基板に、それぞれ振
り分けて、つないでいます。
・コネクタ；VHR-3N (JST)
・コンタクト；SVH-21T-P1.1
・コネクタ；VLR-06V (JST)
・コンタクト；SVM-61T-P2.0
04DR-Nコネクタのケーブル加工
★プリント基板用コネクタで、ばら線
・圧接タイプを使用しています。
・コネクタ；04DR-N-E6S (JST)

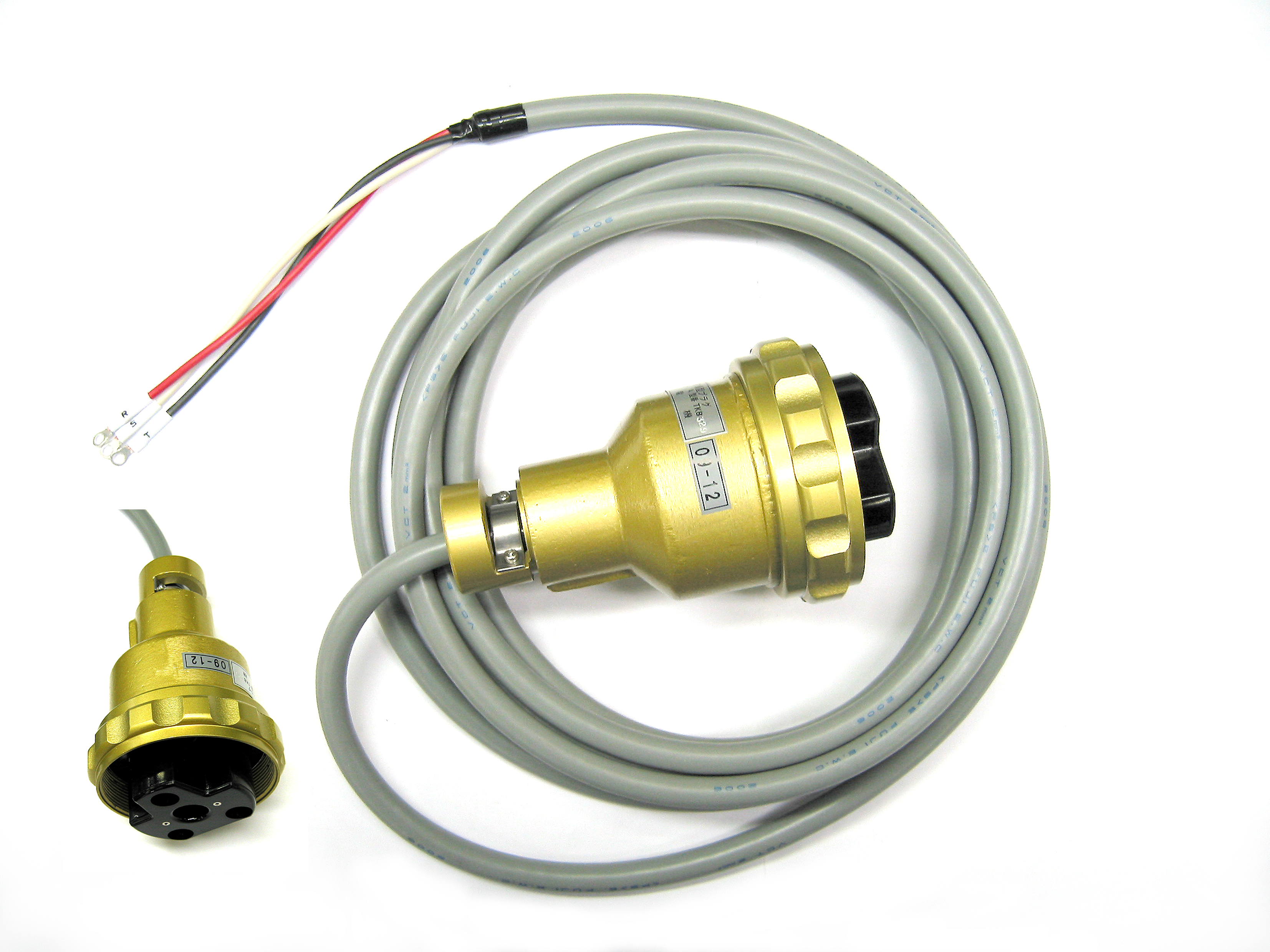

防爆型プラグの電源ケーブル
★ポンプ用の電源ケーブルです。
★耐圧防爆型プラグを使って、加工
した製品です。
・ケーブル；VCT2ｓｑ×4C
・プラグ；TKB329 (森電機)
(Updated 2010/01/25 21:50:40)

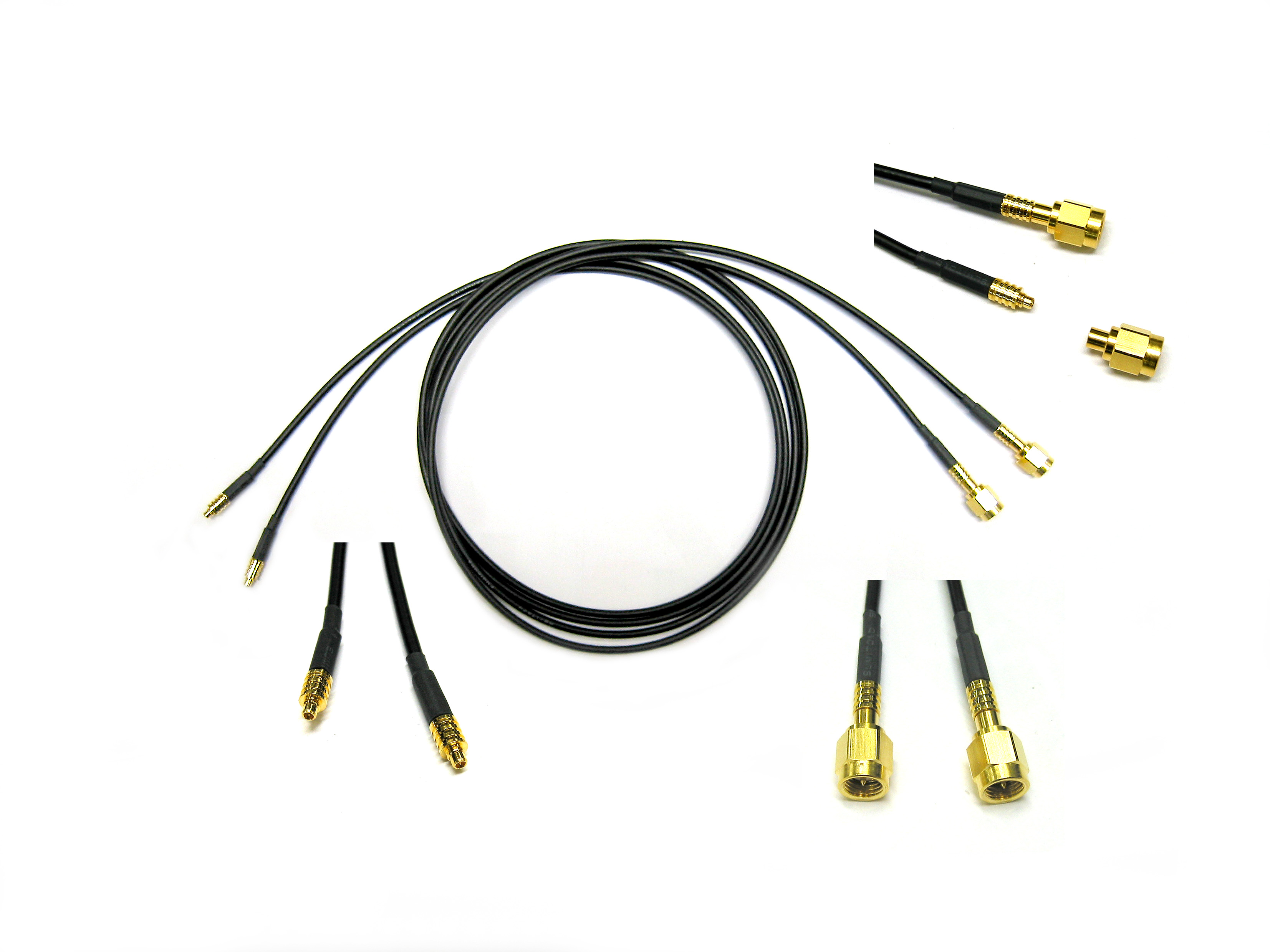

MMCX-P型コネクタの同軸ケーブル加工
★ワンセグなどの、外部アンテナに使
われるコネクタ、MMCX-Pを加工した
製品です
★片側の機器がSMAタイプのフラン
ジなので、変換アダプタを取り付けま
した。
・ケーブル；RG174/U
・プラグ；MMCX-P-174
・アダプタ；HRMP-MMCX-J (ヒロセ電機)
7712GN型プラグ電源ケーブル
★電源コードの変換プラグです。
★工場内のソケットが、機器のコネク
タと合わないので、この変換プラグア
ダプタケーブルを作りました。
・ケーブル；VCT3.5sq×4C
・ソケット；3314-L5 30A
(アメリカン電気）
・プラグ；7112GN-UP1

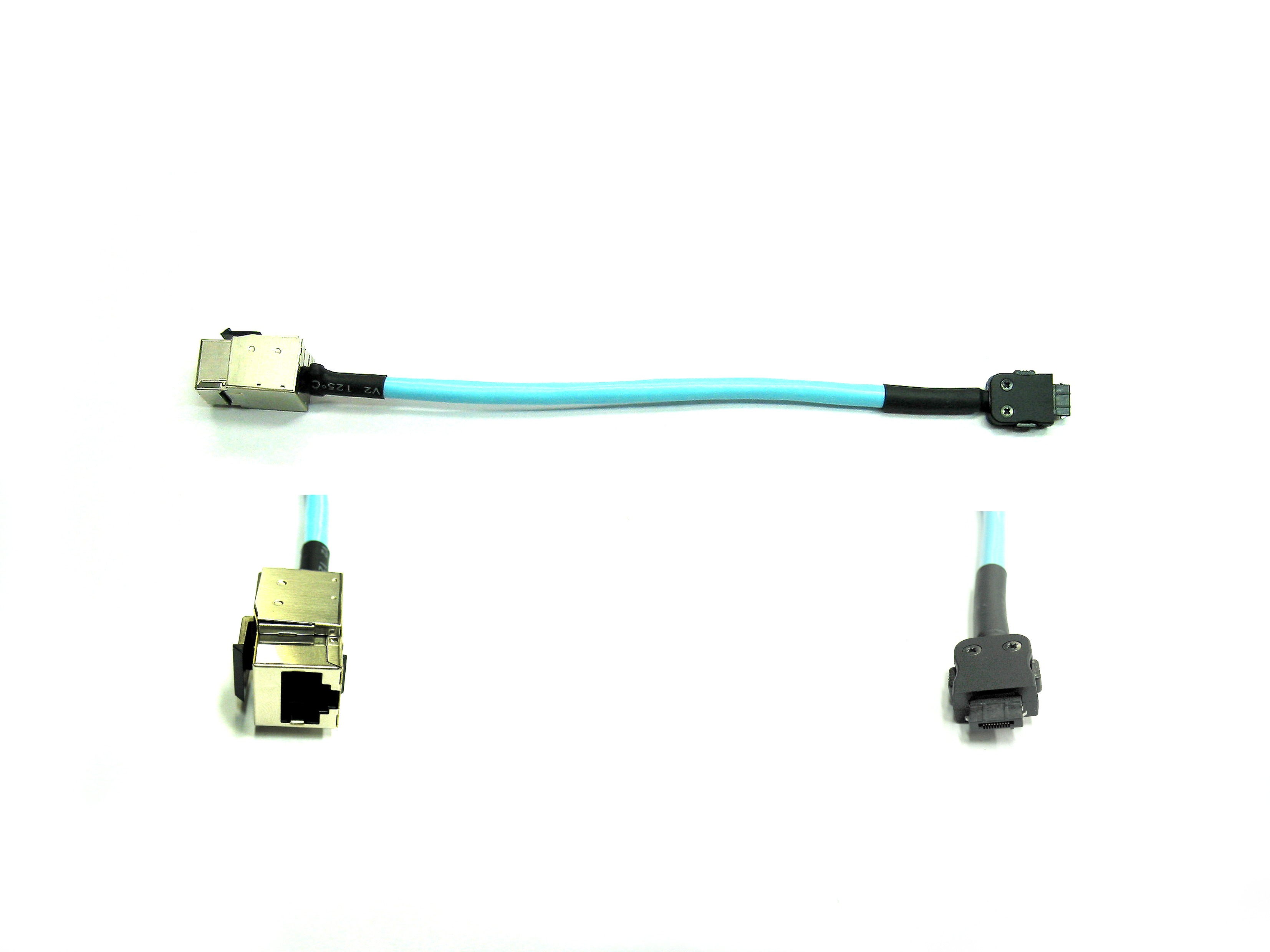

ST40-10S-CVRのコネクタ加工
★LANケーブルと、携帯電話用コネ
クタとをつなぐ、変換用アダプタケー
ブルです。
・ケーブル；TSUNET-350E-LA
(関西通信)
・左コネクタ；RJ45 JACK
・右コネクタ；ST40-10S-CVR(80)
(ヒロセ電機)

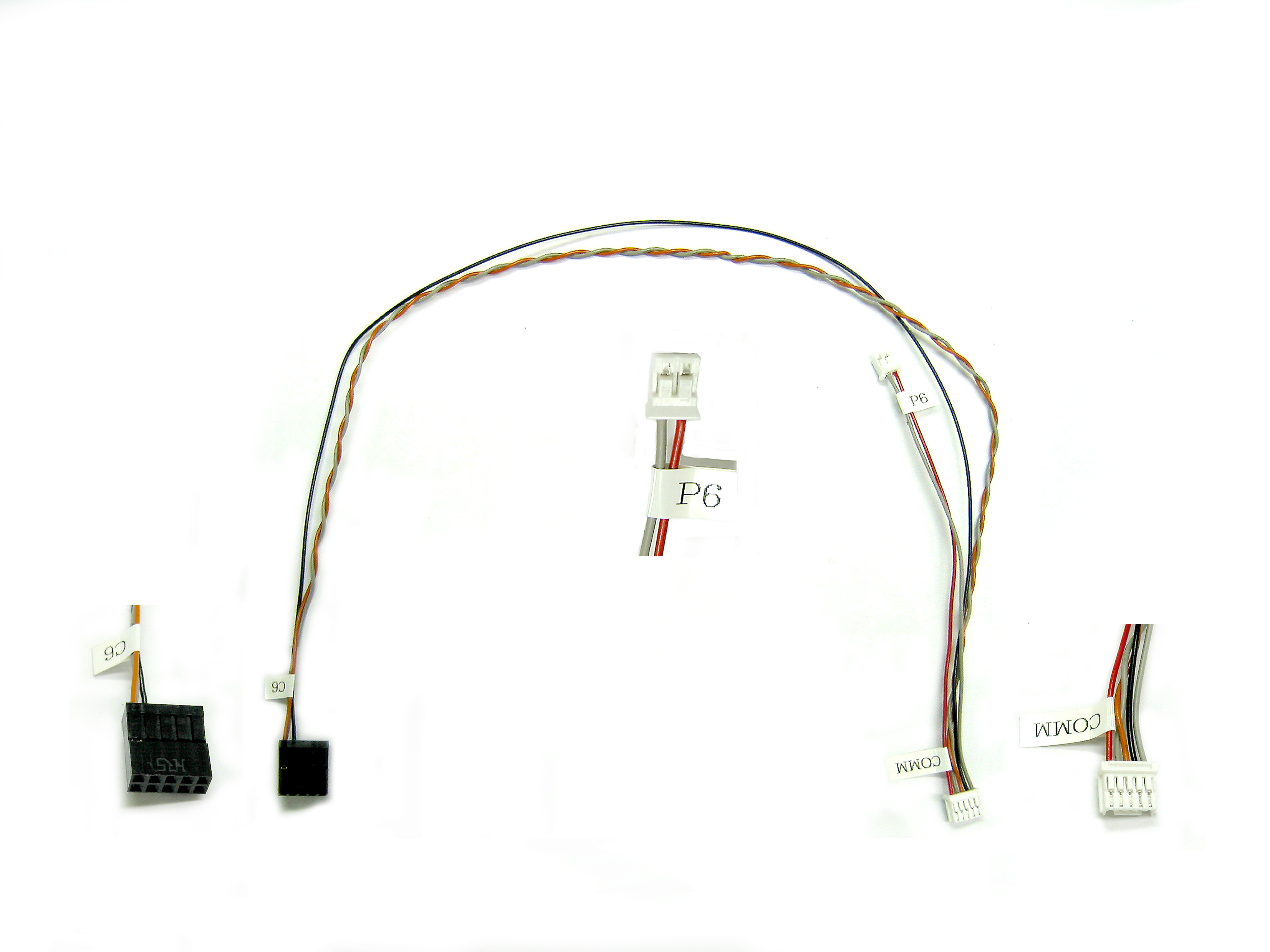

コネクタA1-10DとZER-05Vの加工
★基板と基板間の、渡りケーブルです。
★AWG26のケーブルに、コネクタ
A1-10D-2.54C、PHR-2、及び
ZER-05V-Sを、加工したケーブ
ルです。
・左コネクタ；A1-10D-2.54C
(ヒロセ電機）
コンタクト；A1-2226SCFC
・上部コネクタ；PHR-2 (JST)
コンタクト；SPH-002T-P0.5S
右コネクタ；ZER-05V-S (JST)
コンタクト；SZE-002T-P0.3
