特殊ケーブル製作の事例
ﾘﾓｰﾄ変換ｹｰﾌﾞﾙASSY
[CN1]
・Dsub15pin(ﾒｽ)
：D02-M15SG-N
[CN2]
・Dsub25pin(ﾒｽ)
：DB-25SF-N
[CN3]
・Dsub50pin(ｵｽ)
：D02-50P-N-FOR
[ｹｰﾌﾞﾙ]
・多芯ｼｰﾙﾄﾞｹｰﾌﾞﾙ
：SS300SB-24-20P
（管理番号：1402535）
ワンタッチ式D-sub25Pのケーブル加工
・ケーブル：
NA2464 AWG28×13P
・コネクタ：
17JE-23250-02(D1)
(DDK)
・バックシェル：719-5849
・ラッチ：719-5852 (RS)
・フィッシャーコネクタ：
SE105A093-08-10.0 (RS)
(17JE-23090)-(PHG.2B-308)コネクタのケーブル加工
・ケーブル:
サンライトSX 0.2sq-5P
L= 250
・コネクタ1：
17JE-23090-02(D1)
・カバー：17JE-09H-1A-CF
(DDK)
・コネクタ2：PHG.2B-308-LLD92 (レモ)
(LY10-DC10)/(DE-9PF-N)コネクタのケーブル加工
・ケーブル：
サンライトSX 0.2sq-5P
L= 10m
・コネクタ1：LY10-10DC
・コンタクト：LY10-C2-A1
(JAE)
・コネクタ2：DE-9PF-N
・カバー：DE-C8-J9
(17JE-13090)-(S102A056-130)コネクタのケーブル加工
・ケーブル：極細5芯シールド
AWG33×5C, L= 1800
・コネクタ1：（DDK)
17JE-13090-02-D1-A
・カバー：17JE-09H-1A4-CF
・コネクタ2：S102A056-130+
クランプ：E32102.1/4.1+A
スリーブ：102.785
(フィッシャー)
(Updated 2012/07/20 20:14:12)
(57-30240)-(DD-50P-NR)コネクタのケーブル加工
・ケーブル：サンライトSX
0.3sq×12P L=500
0.5sq×1P L=200
・コネクタ1：57-30240 (DDK)
・コネクタ2：DD-50P-NR
(JAE)
カバー：DD-C8-J13-F41R (M2.6ロングスクリュー)
・コネクタ3：57-60240(DDK)

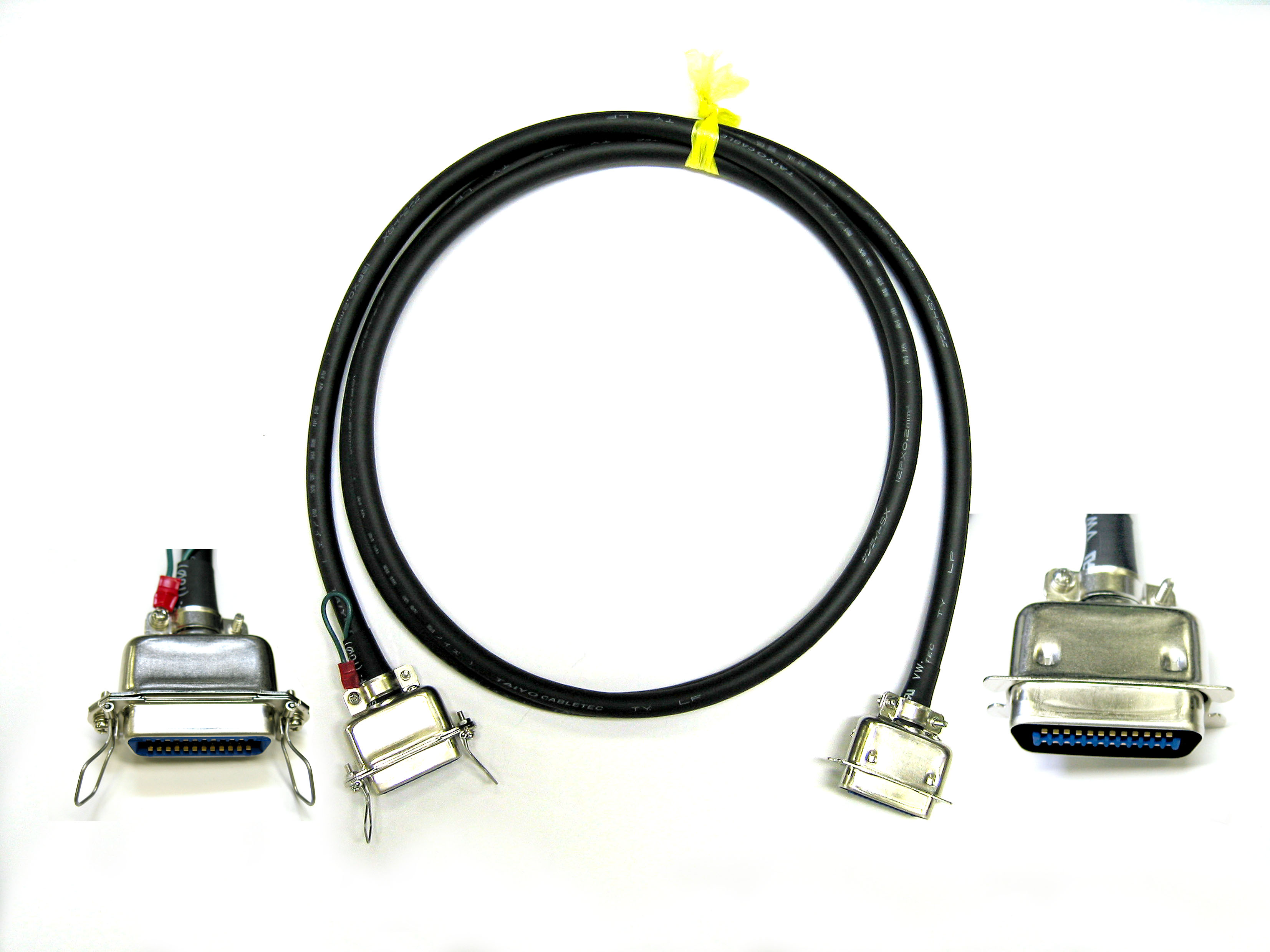

57-60240のケーブル加工
★ケーブル：サンライトSX
0.3sq-12P
★左コネクタ：57-60240
(DDK)
★右コネクタ：57-30240
SW付きハーフピッチコネクタのケーブル加工
★研究機器に使用する、ハーフピッチ
コネクタケーブルです。
★利便性を考えて、手元スライドSW
を、取り付けました。
・左コネクタ；10150-3000PE (3M)
フード;10350-52F0-008
・右コネクタ；HDCB-37P (ヒロセ電機)
カバー；HDC-CTH1
(Updated 2010/02/07 12:37:56)

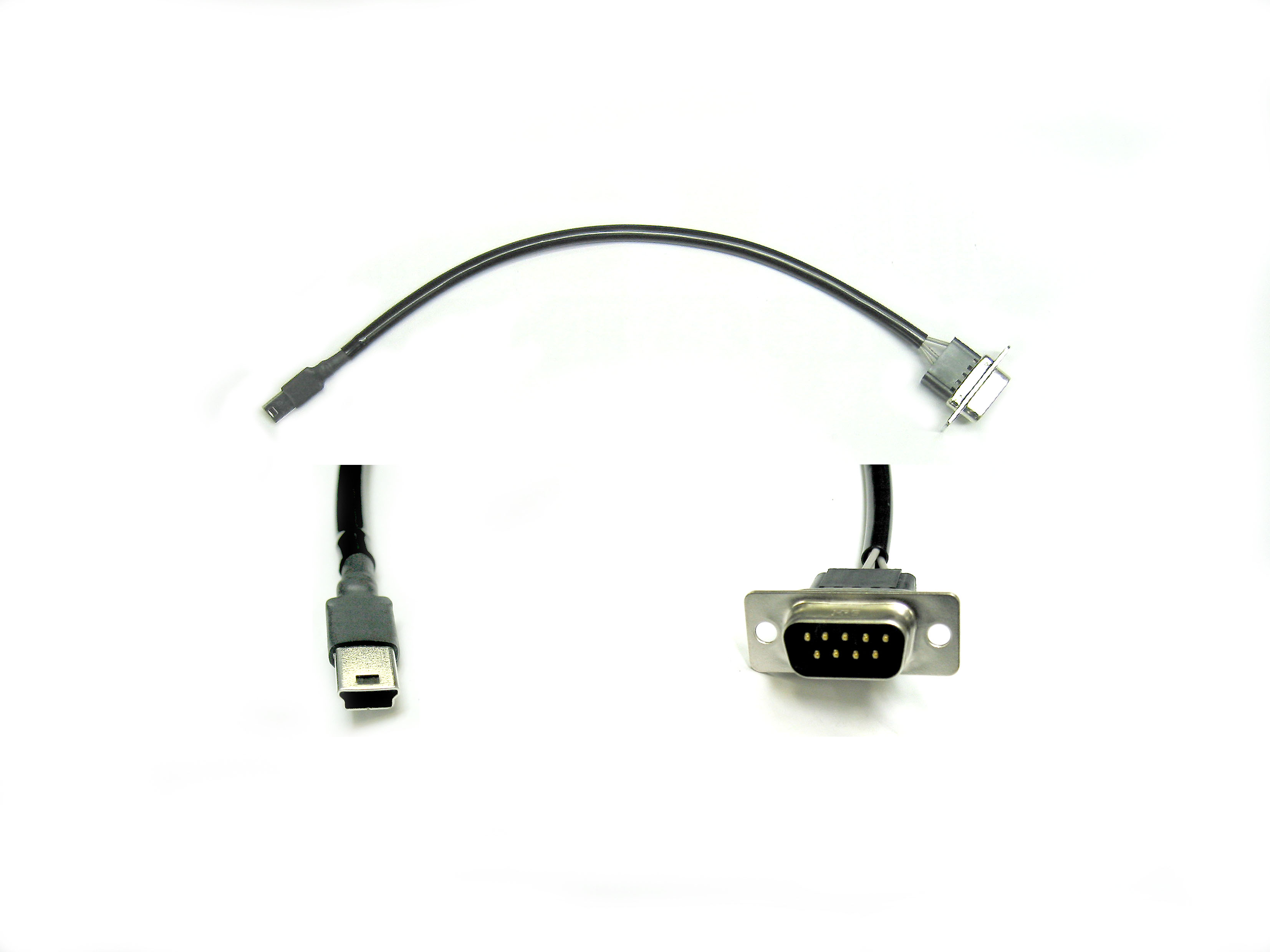

Ｄ-ｓｕｂーＵＳＢミニＢケーブル
★ＵＬ１００７ケーブルの両端に、
Ｄ-ｓｕｂ 9ピンを、ＵＳＢミニＢタイプ
に変換する、データリンクケーブル
です。
・左コネクタ；ＵＸ４０－ＭＢ－５Ｐ
(ヒロセ電機)
・右コネクタ；ＣＤＥ－9P (ヒロセ電機)

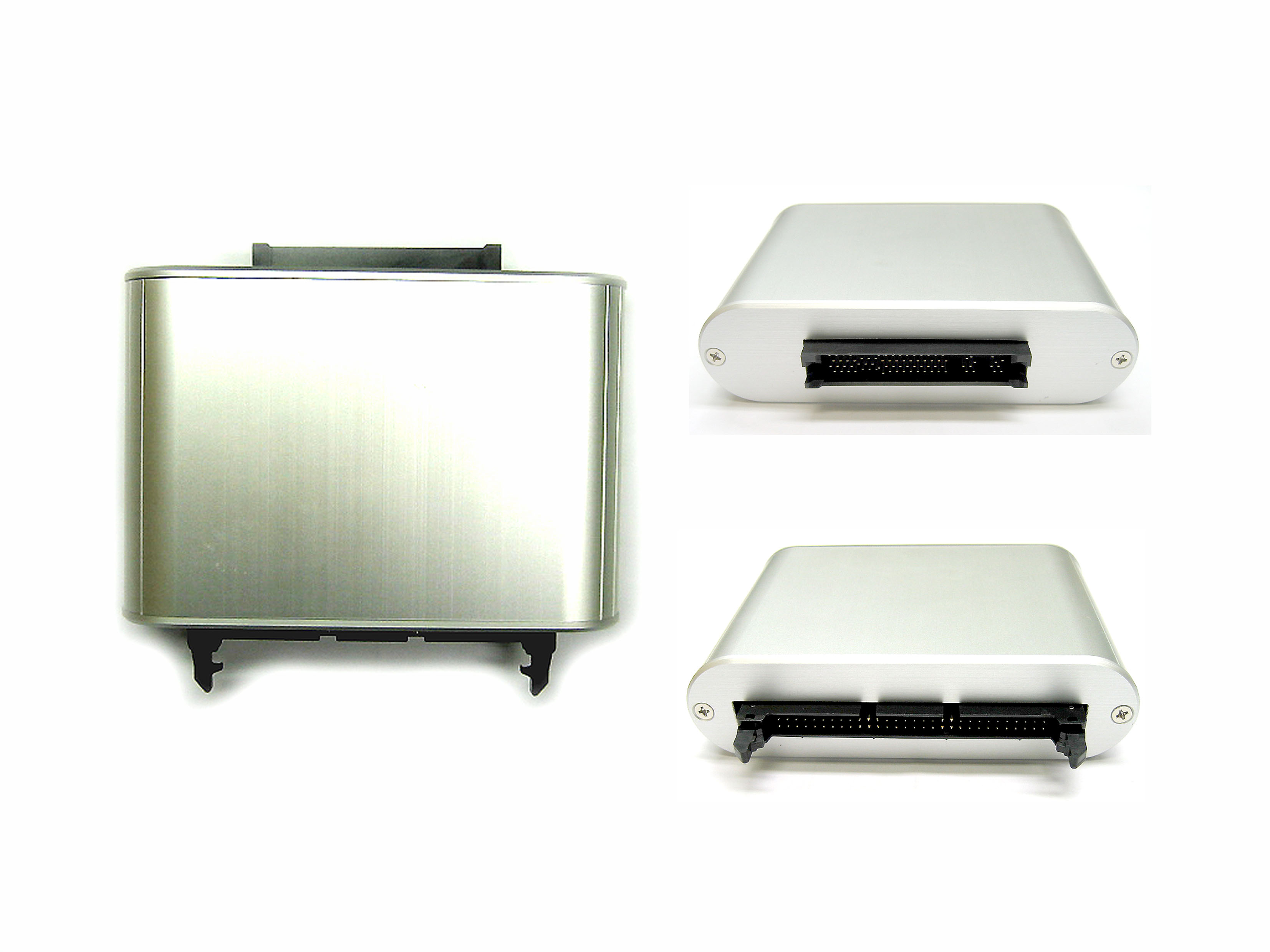

PS-60PEコネクタの変換アダプタ(2)
★100Pコネクタから、PS-60PE-04
-LP1への、変換アダプ タです。
★アルミケースに収納した、スッキリ
タイプです。
★前回、基板を使用したタイプの製品
も、作りました。
