特殊ケーブル製作の事例
D-sub ｹｰﾌﾞﾙASSY
・D-sub ｺﾈｸﾀ
：DE-9SF-N
・ﾓｼﾞｭﾗｰｺﾈｸﾀ
：RJ-45
(USB)-(RJ-45)のカールコード
★LANカールコードの一方
にRJ-45コネクタを加工した
もの。
★ケーブル：
ＬＡＮカールコード
最大長 1.2m
★コネクタ：USB-A
：RJ-45
(3240-8P)-(RJ45)コネクタのLANケーブル加工
★ＬＡＮケーブルを使用し、
片側にRJ45コネクタを加工
し、反対側には、プラグコネ
クタ3240-8Pを加工した製品
です。
・ケーブル：UTP より線 (AWG24×4P)
・左側コネクタ：3240-8P-C(50) (ヒロセ電機)
・右側コネクタ：RJ45
イーサネットケーブル加工
★Ｃat5eのイーサネットケーブルです。
★このＴＳＵＮＥＴ-350E-LA 0.5×4P は、ハロゲンフリーで、耐熱性、耐薬品性に優れたケーブルです。

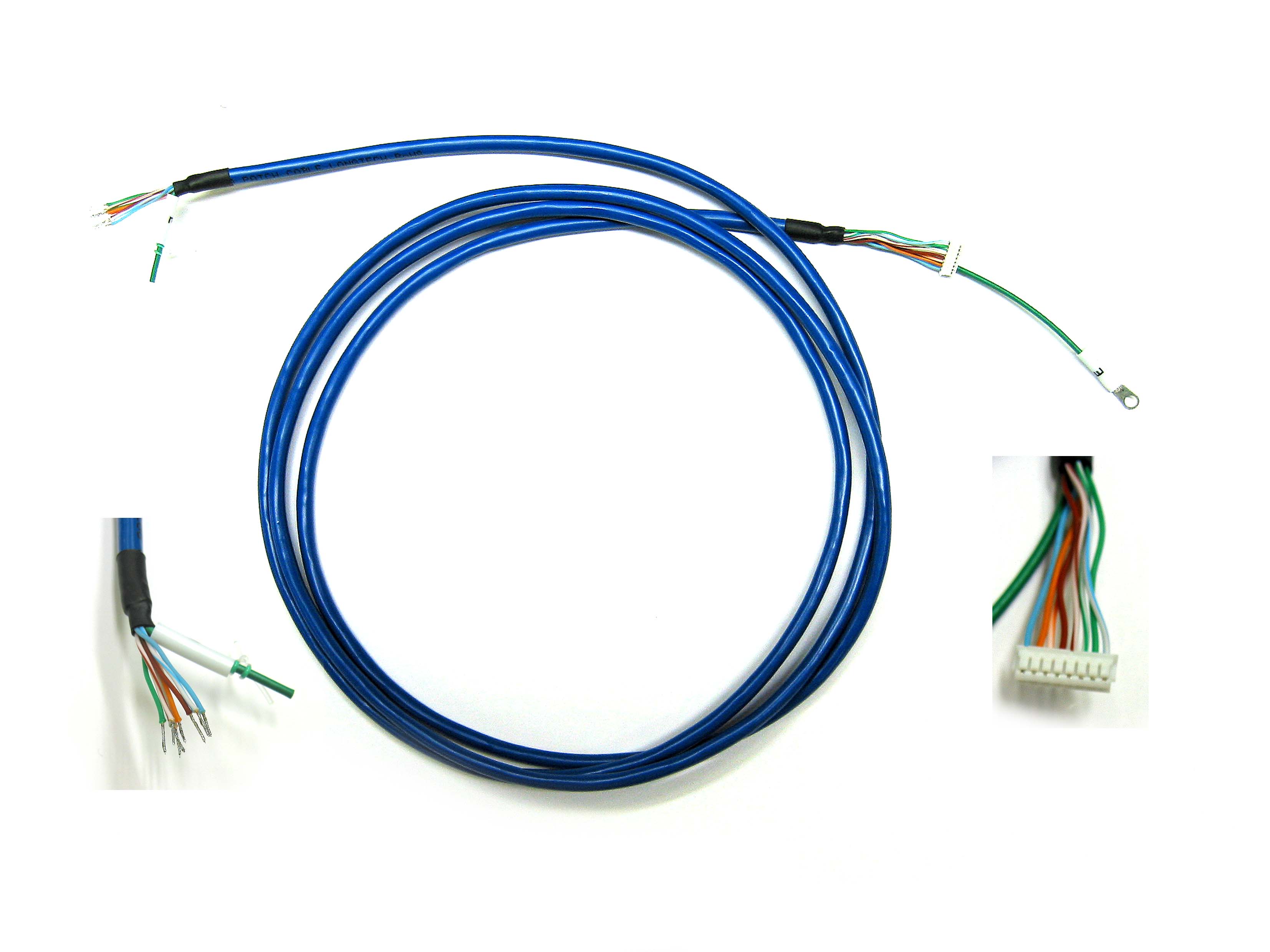

シールド付きの細線ＬＡＮケーブル
★ノイズに対応した、シールド付き
ＬＡＮケーブルで、取り回しが楽な細
線・ＡＷＧ26のより線タイプのケーブ
ルを使用しております。
★実験用に使うため、ＲＪ４５コネクタ
ではなく、基板用のコネクタ・ＺＨＲを使用しました。
・ケーブル：ＡＷＧ26×8 (STP ・ シールド付)
・コネクタ：ＺＨＲ-8 (JST)
・コンタクト：SZH-002T-P0.5
Cat5eの７０mケーブル加工
★シールド付きLANケーブルの両端
に、RJ45プラグを加工した、イーサ
ネット用LANケーブルです。
・ケーブル；TSUNET-350EーLA
0.5-4P
・コネクタ；RJ45 プラグ
ST40-10S-CVRのコネクタ加工
★LANケーブルと、携帯電話用コネ
クタとをつなぐ、変換用アダプタケー
ブルです。
・ケーブル；TSUNET-350E-LA
(関西通信)
・左コネクタ；RJ45 JACK
・右コネクタ；ST40-10S-CVR(80)
(ヒロセ電機)
スッキリ・ピッタシLANケーブル
★お客様のご希望の長さに合わせて
ピッタリの長さで製作しますので、
スッキリとした環境が得られます。
★１ｃｍ単位の加工も、OKです。
★シールド付きケーブルを使用し、EMI対策も万全です。
フラットLANケーブル
★RJ45コネクタ付きカテゴリ６の
フラットケーブルに、MUFコネクタを
取りつけた製品です。
★フラットケーブルですので、コネクタ
との隙間が大きく不安定である。この
隙間を、一寸した工夫を施すことによ
って、体裁よくまとまったケーブルで
す。 （写真左側コネクタ）
