特殊ケーブル製作の事例
D-sub 25P ｹｰﾌﾞﾙASSY
ｺﾈｸﾀ：17JE-23250-02-D1
ﾌｰﾄﾞ：17JE-25H-1C-CF

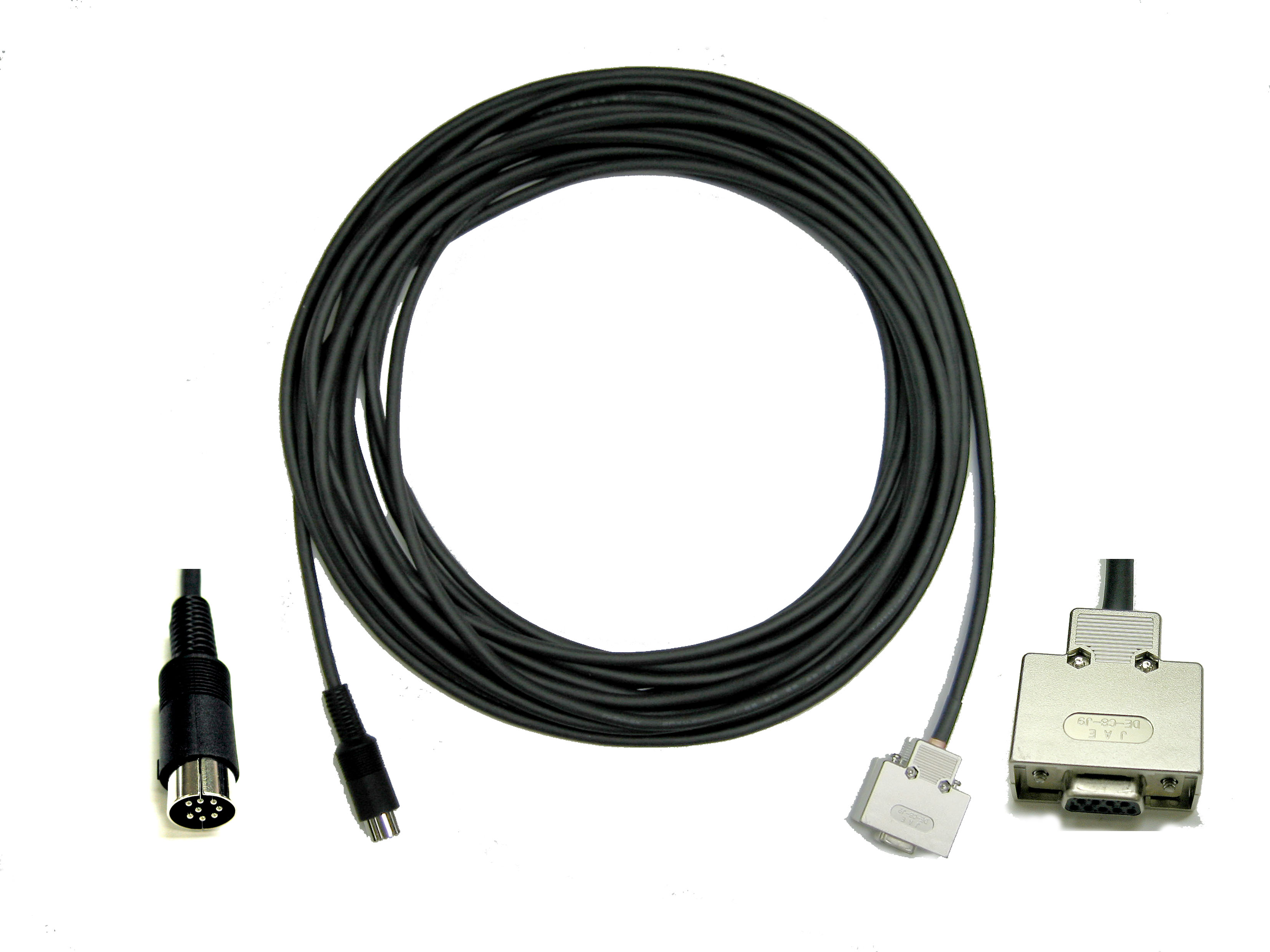

ｺﾈｸﾀ：miniDIN6芯(ｵｽ)
(Updated 2014/10/23 08:50:17)
JEC-9P-3コネクタのケーブル加工
・ケーブル：
サンライトSX 0.3sq-3P
・コネクタ：JEC-9P-3 (JST)
カバー：J-C9-2C
固定金具：JFS-4S-C1N
(インチ)
・コンタクト：SEH-001T-P0.6L (JST)

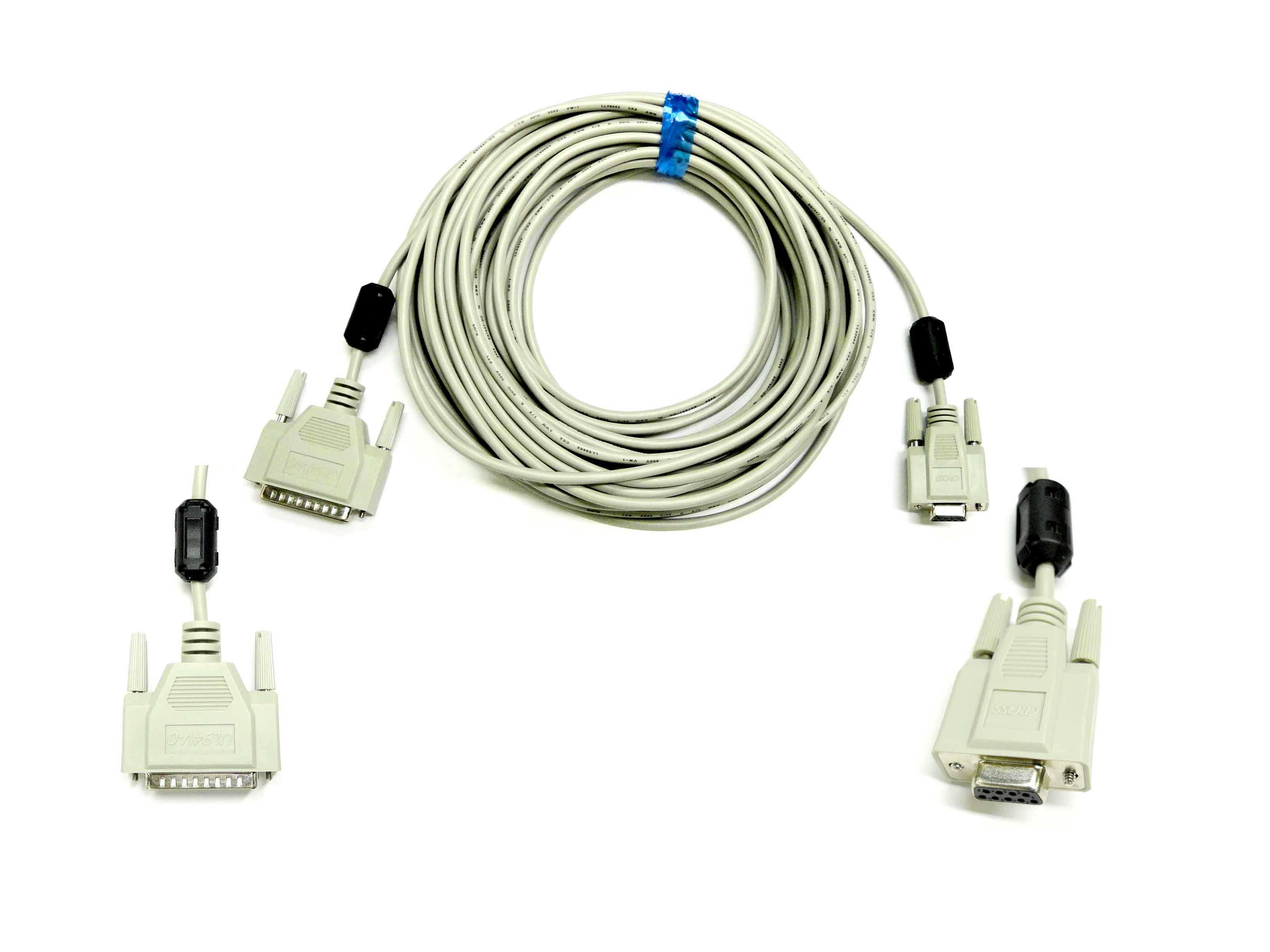

RS-232Cケーブルの加工
・ケーブル：UL2464-SB
AWG28×8C L=15m
・フェライトコア付き
・コネクタ1：D-sub25P(オス)
・コネクタ2：D-sub9P(メス)
RS-232Cケーブル(6)
★ケーブル：UL1061
AWG26(黒)
L=130
★左側コネクタ：
DF13-10DS-1.25C
(ヒロセ)
・コンタクト：DF13-2630SCFA
★右側コネクタ：17JE-23090-02-D1 (DDK)
RS-232Cケーブル(５)
★電子秤からPCにつなぐ、
RS232Cケーブルです。
★秤側にDINコネクタを使用
しております。
・ケーブル：サンライトSX
0.2sq-5P
・左側コネクタ：DINコネクタ
MP018－8 (マル信無線)
・右側コネクタ：DE-9SF-N (JAE)
カバー：DE-C8-J9-F21R
(Updated 2010/05/18 22:00:30)
RS-232Cケーブル(４)
★医療機器用として、注文頂いたRS-
232Cケーブルです。
★コネクタは、9ピン(オス)ー(メス)で、
クロスタイプの配線でした。
RS-232Cケーブル(3)
★産業機器と、制御機器とをつなぐ
RS-232Cケーブルです。
★今回は、ノイズ対策としてフェライト
コアを、ケーブルに、一回、巻きつけ
て加工しました。
データ転送ケーブル
★パソコンからシーケンサへ、データ
を転送するのですが、パソコン側から
は、RS-232Cで来てますので、それを
受けてシーケンサーへ接続する中継
ケーブルを、作りました。
★シーケンサー側には、ハーフピッチコネクタ及び金属カバーを使用しました。
(Updated 2009/11/08 17:50:25)
RS-232Cケーブル(２)
★PCから機器へ配線する、RS-232C
ケーブルです。
★両端に、EMI対作品のD-sub9ピン
(オス),(メス)を、ストレート配線に、半
田付け加工した製品です。
・ケーブル；サンライトSX 0.3sq-5P
・左コネクタ；DE-9PF-N (JAE)
・カバー；DE-C8-J9-F11 (JAE)
・右コネクタ；DE-9SF-N
・カバー；DE-C8-J9F11R
RS-232Cケーブル(1)
★PCから、制御する基板のコネクタに
接続するタイプの、RS-232Cケーブル
です。
★いろんなタイプのRS-232Cケーブ
ルを、シリーズで掲載していきます。
