特殊ケーブル製作の事例
2009年7月の記事

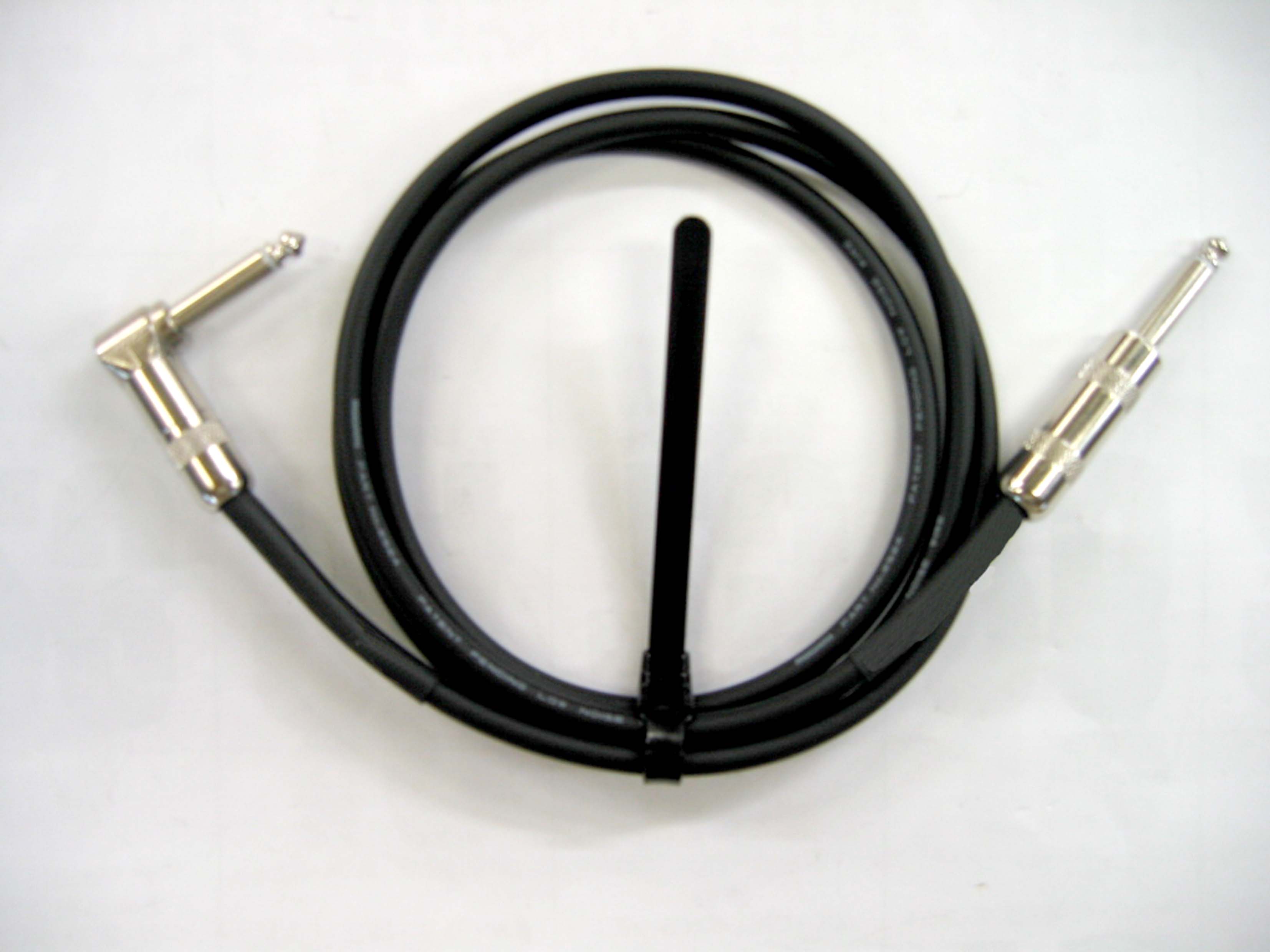

フォンコネクタのケーブル
★楽器用のフォンコネクタケーブル
の製品です。
★6.35ミリタイプのモノラルL型プラグ
と、ストレートプラグが、付いてます。
カテゴリ:
付属ケーブル
Posted 2009/07/31 20:36:46
by sakamoto

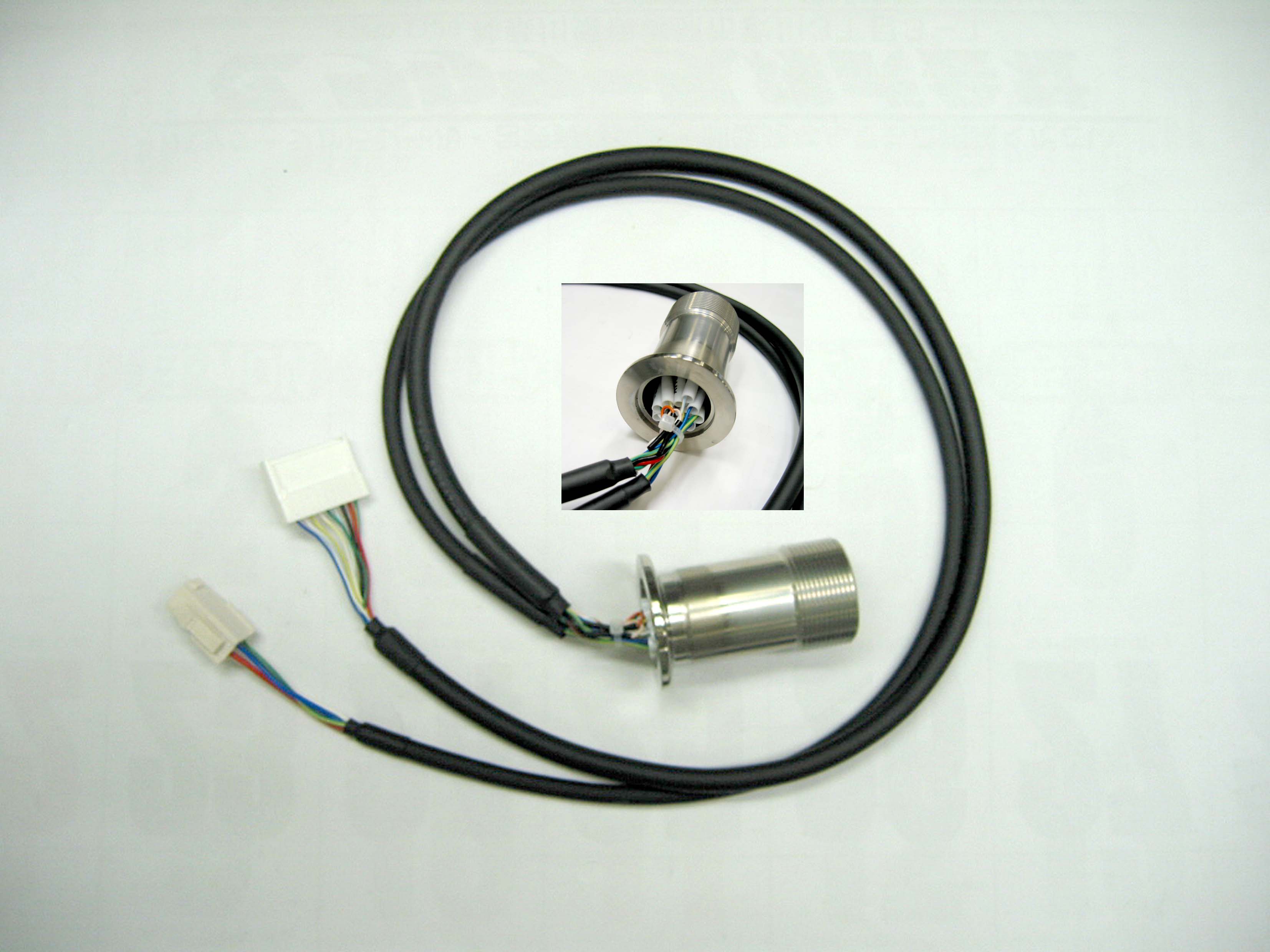

真空装置用の特殊コネクタケーブル
★真空装置の、機器内部との配線
に使用するコネクタを、サイズの違う
コネクタと交換する。
★半田付けする部分が、中央の凹部
に有る特殊なコネクタです。

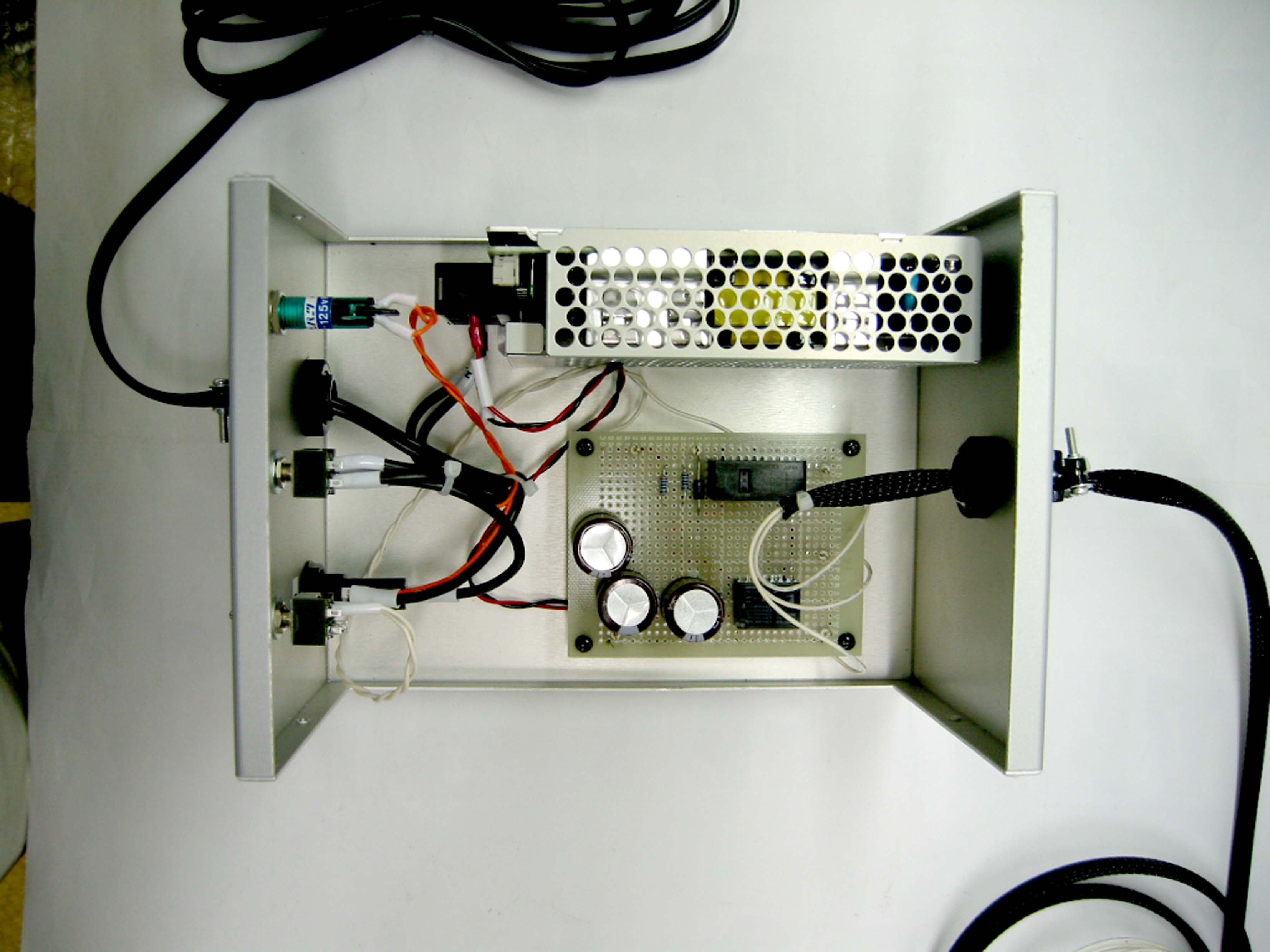

安定化電源BOXの組み立て
★電源ユニット及びユニバーサル基
板を使用して、１２Vの安定化電源
BOXを製作しました。
カテゴリ:
ユニット組み立て
Posted 2009/07/28 23:26:55
by sakamoto

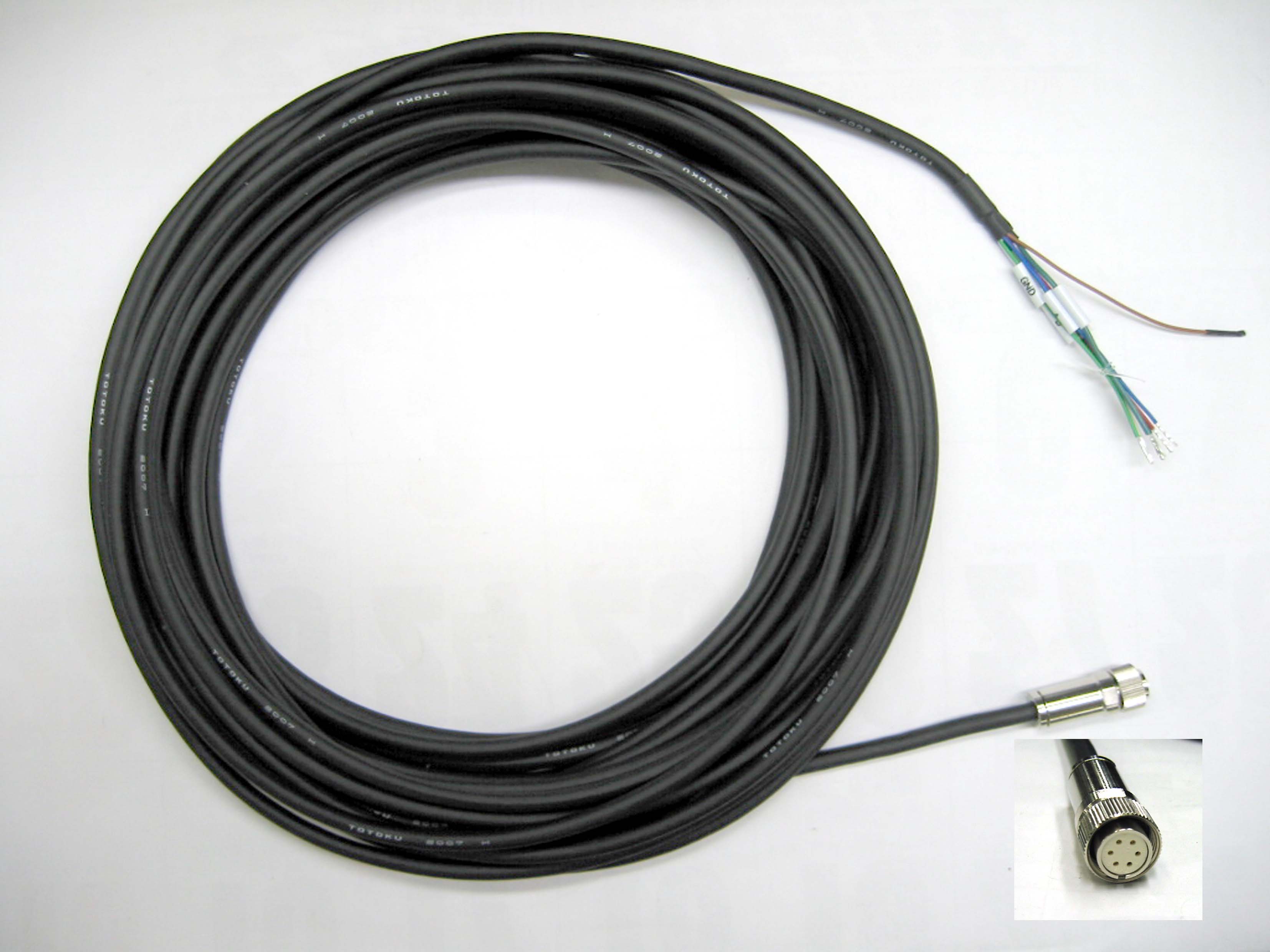

R04丸型コネクタケーブル
★丸型コネクタR04-P6F（多治見）を、
豊国電線の6芯シールド付きケーブル
に、半田付け加工をした製品です。
★センサー用ケーブルとして使用。
カテゴリ:
メンテナンスケーブル
Posted 2009/07/26 17:13:18
by sakamoto

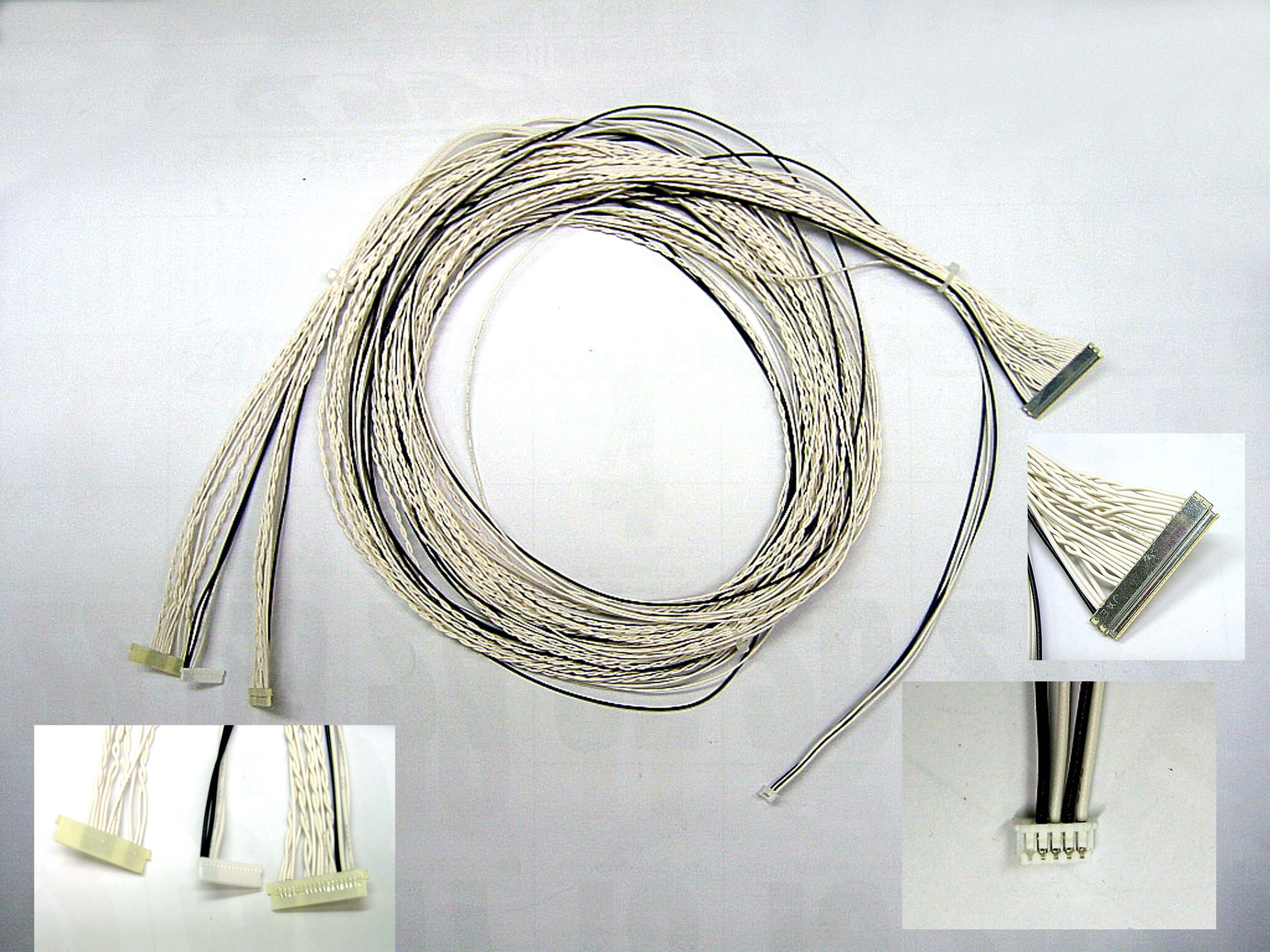

超薄型ナイロンコネクタケーブル
★液晶パネルの基板に接続する
製品で、ケーブルにはハイラップ
ワイヤーを使用し、コネクタには
小型で薄型タイプ（１ミリピッチ、
厚さ１．５ミリ）のDF19 ,SHR 及び
FI-X シリーズを使用してます。
カテゴリ:
基板接続ケーブル
Posted 2009/07/26 00:05:59
by sakamoto

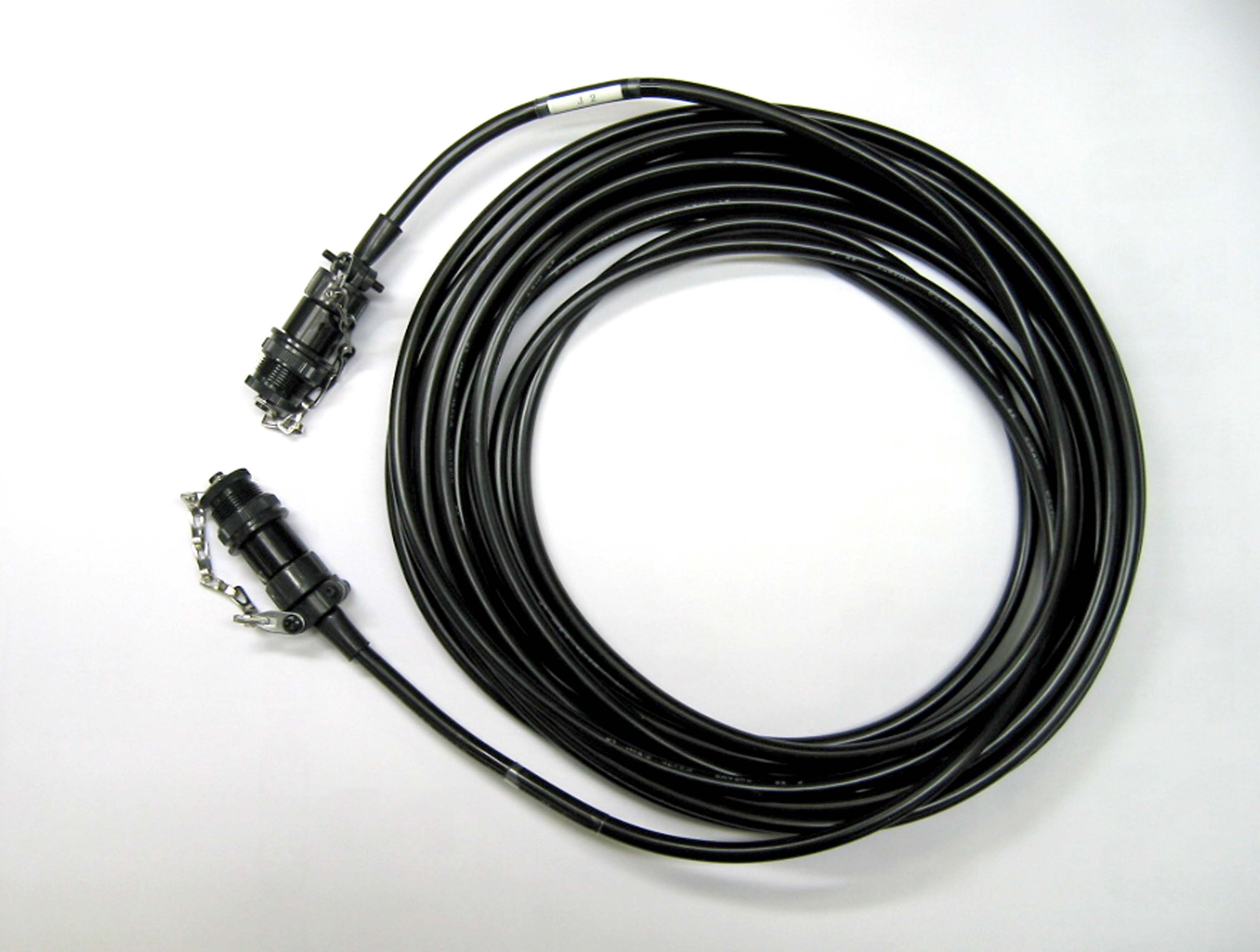

中型キャノンコネクタケーブル
★耐熱性、耐油性、難燃性、耐ノイズ
性に優れたケーブルの両端に、中型
のキャノンコネクタを、半田付け加工
した製品です。
ケーブル；サンライトSX 0.3sq-1P
キャノンコネクタ；MS3106A10PL-4
；MS3106A１０SL-4
カテゴリ:
延長ケーブル
Posted 2009/07/24 00:06:02
by sakamoto
DF13コネクタケーブル
★UL１５７１－AWG２８のケーブルに、
１．２５ミリピッチ小型圧着コネクタを、
取り付けた製品です。
★基板から周辺機器への配線
ケーブルです。
コネクタ；DF13-３０DS－１．２５C
（ヒロセ電機）
カテゴリ:
装置付属ケーブル
Posted 2009/07/22 23:57:34
by sakamoto

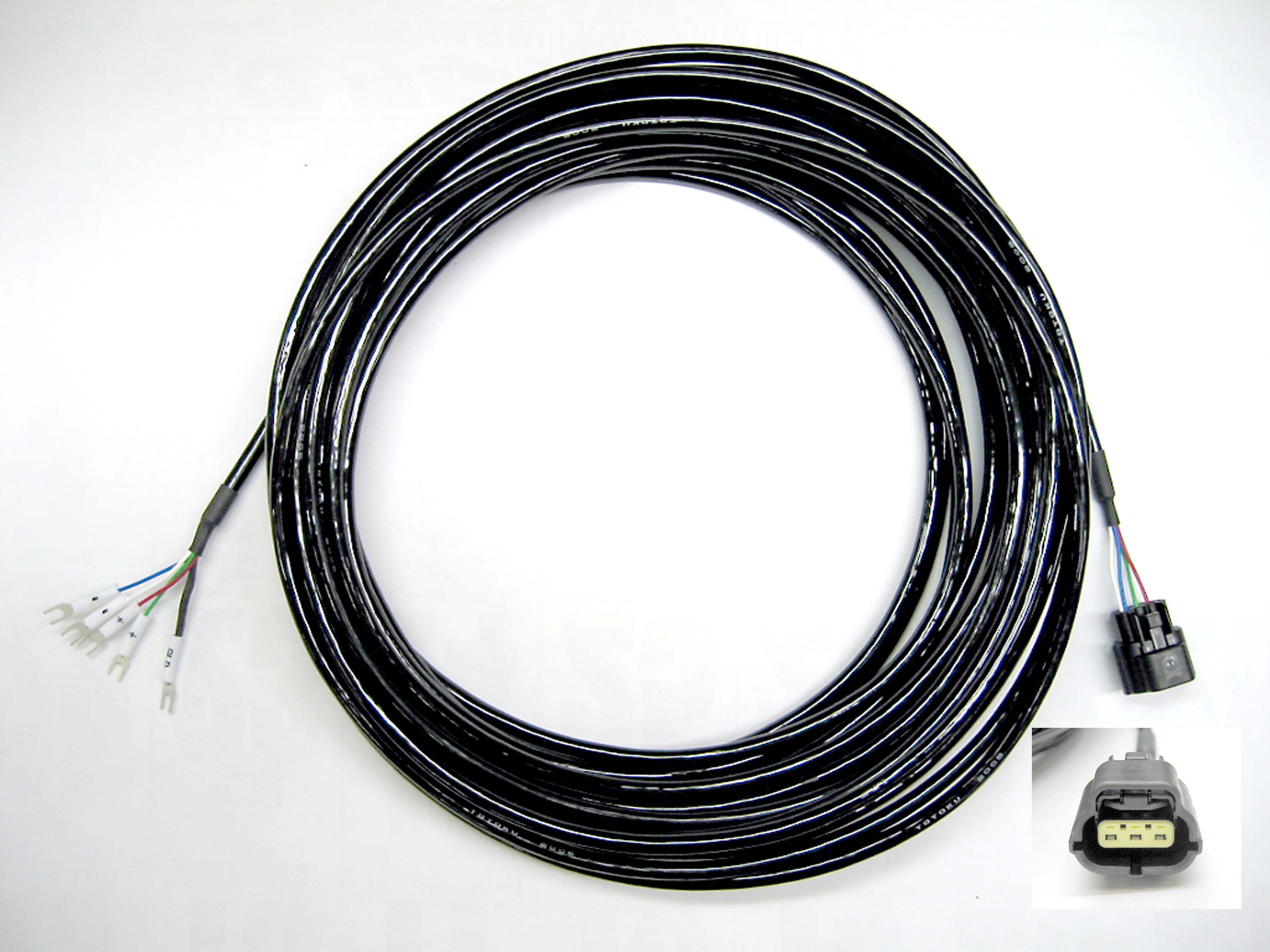

防水（エコノシール）コネクタケーブル
★防水コネクタのエコノシールJ
シリーズプラグを、加工した
製品です。
ケーブル；０．５sq－５芯
コネクタ；エコノシールJプラグ
１７４３５７－２ （AMP)
カテゴリ:
メンテナンスケーブル
Posted 2009/07/19 21:24:44
by sakamoto
