特殊ケーブル製作の事例

2014年5月の記事
ページ 1 2 古い記事≫

H-P-17/U同軸コネクタのケーブル加工

・ケーブル：RG-218/U

L=5000



・コネクタ(オス)：H-P-17/U



・コネクタ(メス)：H-J-17/U




カテゴリ: 同軸ケーブル
Posted 2014/05/30 20:32:10 by sakamoto

XHP-3/半田加工コネクタのケーブル加工

・フラットケーブル：

FLEX-S AWG28-10

(沖電線）



・コネクタ：XHP-3

・コンタクト：SXH-002T-P0.6

(JST)




Posted 2014/05/26 18:54:31 by sakamoto

XHP-10コネクタのケーブル加工

・フラットケーブル：

FLEX-S AWG28-10

(沖電線）



・コネクタ：XHP-10

・コンタクト：SXH-002T-P0.6

(JST)


Posted 2014/05/23 19:03:40 by sakamoto
(Updated 2014/05/23 19:08:01)

PS-10SM-D4P1-1Cコネクタのケーブル加工

＊eSATAコネクタの加工



・コネクタ：

PS-10SM-D4P1-1C

(JAE)






Posted 2014/05/21 12:09:58 by sakamoto

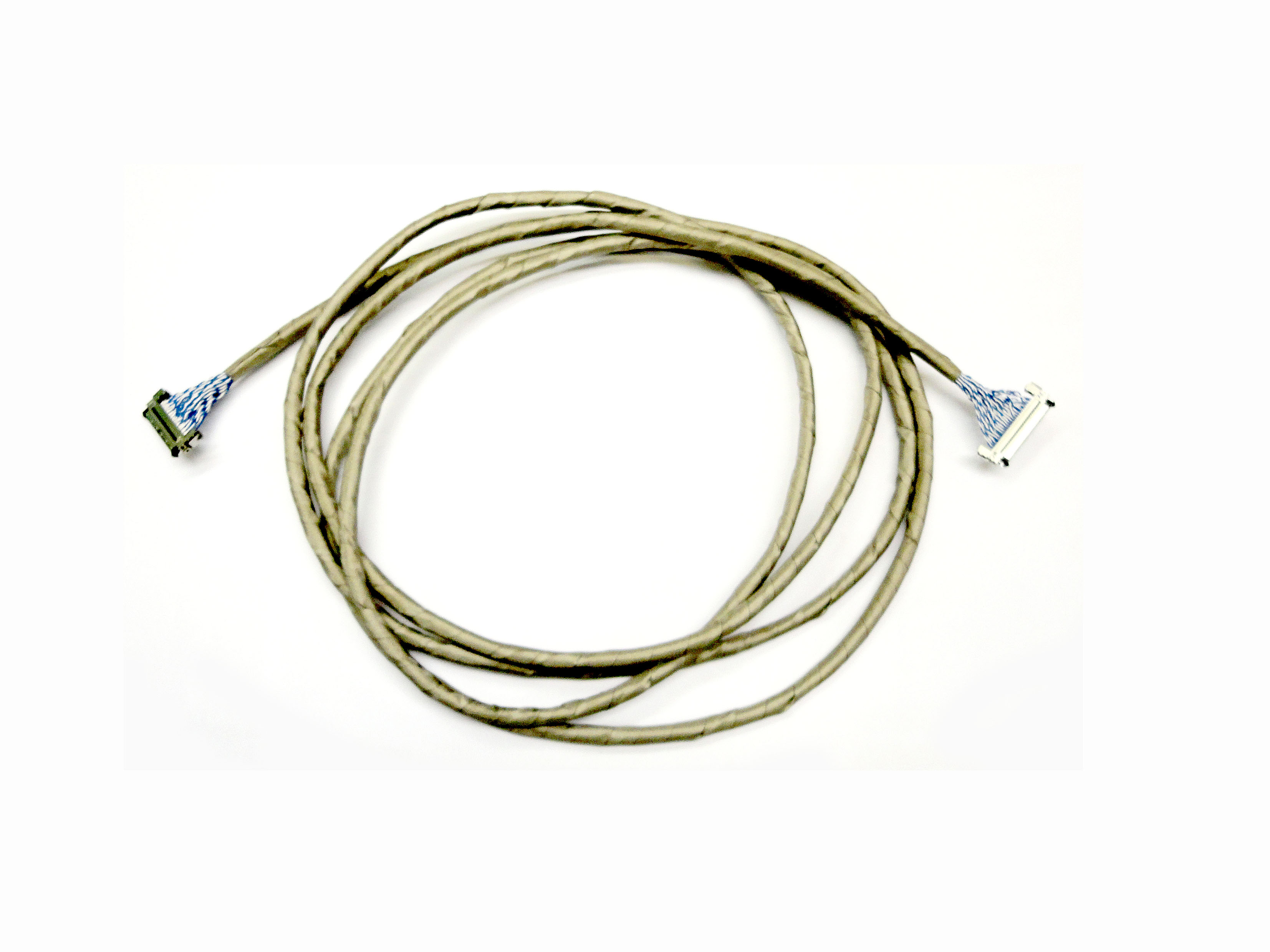

FX15S-51P-C同軸コネクタのケーブル加工

・ケーブル：UL11030 AWG30

L= 3000

スパイラルチューブを巻く



・コネクタ：FX15S-51P-C

・コンタクト：FX15-3032PCFA

( HRS )






カテゴリ: LVDSケーブル
Posted 2014/05/16 19:06:41 by sakamoto

SMAP/SMA-BJコネクタのケーブル加工

*アンテナ延長ケーブル



・ケーブル：3D-2V

L= 20m



・コネクタ：RP-SMAP-3A



・コネクタ：RP-SMA-BJ-3A








カテゴリ: 同軸ケーブル
Posted 2014/05/15 18:57:28 by sakamoto
(Updated 2014/05/16 19:05:39)

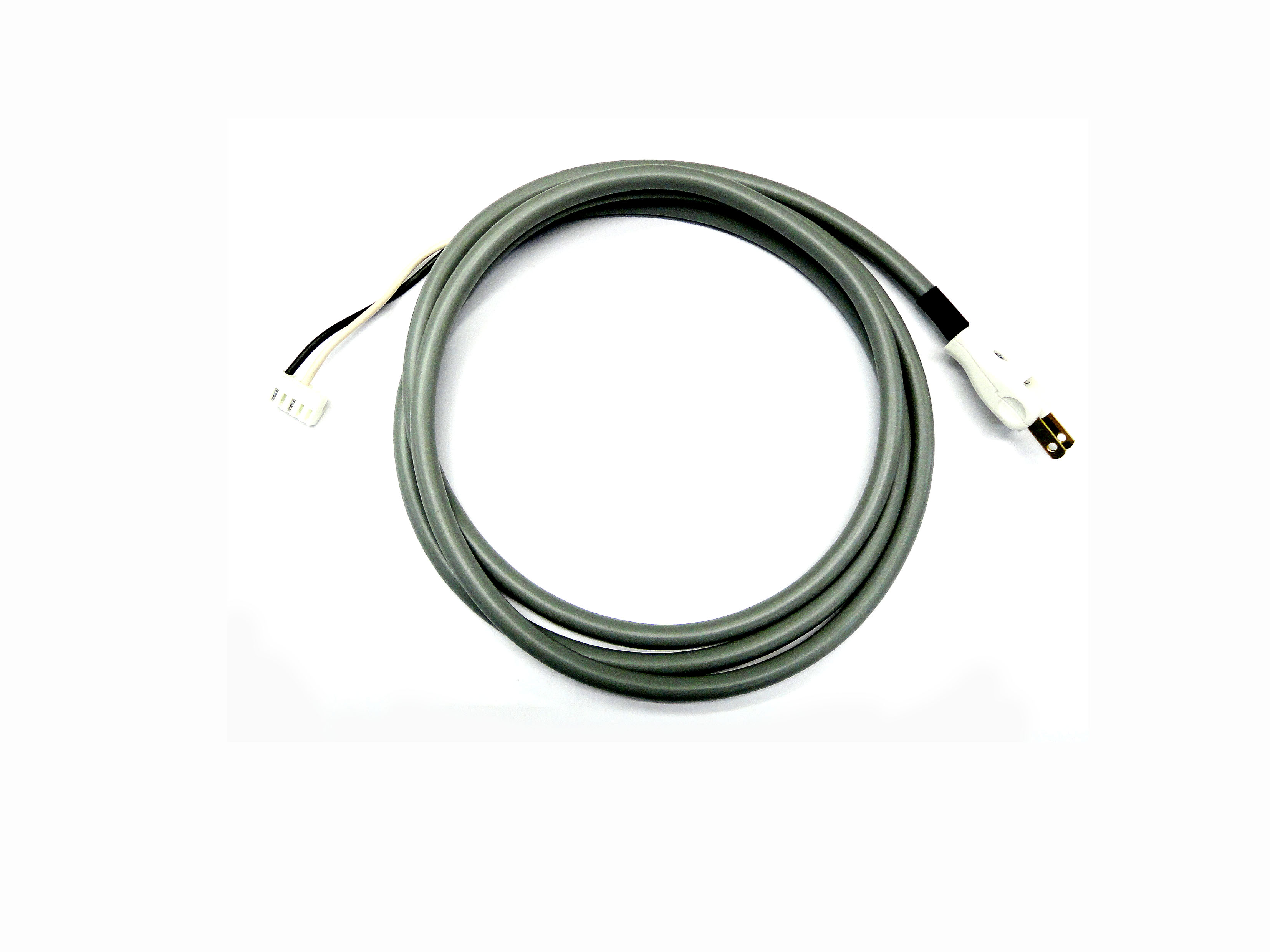

WH4021W / VHR-5N コネクタのケーブル加工



・ケーブル：VCT 1.25sq×2C

L= 2000



・コネクタ：VHR-5N

・コンタクト：BVH-41T-P1.1

(JST)



・コンセントプラグ：WH4021W (パナソニック)






Posted 2014/05/12 19:45:00 by sakamoto

54332-3070コネクタのケーブル加工

・ケーブル：

CMX2464-1007/2A

L=2000

・ケーブル：VCTF0.2sq×2C

L= 2000



・プラグ：５４３３２－3070

・ピンターミナル：56121-8528



・スイッチ：WH5407PK(パナソニック)



・コネクタ：XHP-4 (JST)

・コンタクト：BXH-001T-P0.6


Posted 2014/05/09 12:24:59 by sakamoto

FI-X30HL / DF14-30Sコネクタのケーブル加工

＊コネクタ付きケーブル支給

品2本をそれぞれ途中で

切断し、2種類、のケーブル

を半田付けにて繋ぎ合わ

せる。



・コネクタ：FI-X30HL (JAE)



・コネクタ2：DF14-30S-1.25C (HRS)


カテゴリ: LVDSケーブル
Posted 2014/05/07 17:40:30 by sakamoto

HIF3BA / BNC-P コネクタのケーブル加工

・ケーブル： 1.5D-2V

L= 200  ×23本



・コネクタ：

HIG3BA-30D-2.54C

・コンタクト：HIF3-2226

・カバー：HIF3-30CV72 (HRS)



・コネクタ2：BNC-P-1.5  ×23個 (東洋コネクタ)


Posted 2014/05/04 17:18:58 by sakamoto
