特殊ケーブル製作の事例
キャノンフレキケーブルの修理
★金属フレキを使用した、工作機械
のキャノンコネクタケーブルです。
★コネクタの、頻繁な着脱により
左側フレキ ・・・・・ コネクタの破損
右側フレキ ・・・・・ フレキの破損に伴うケーブルの断線
を修理した製品です。
車載DVDプレィヤーの改造
★車のDVDプレイヤーを、オプション購入し、ダッシュ
ボードに組み込もうとしたが、プレィヤー後部に取り付い
ているコネクタにプラグを差し込むと、ダッシュボード奥の
車のボディに当り、プレィヤーが取り付かないことが判明。
★そこで、プレィヤーを分解し、外部につなぐ固定されて
いるコネクタを取り外し、基板から直にケーブルで約20cm引き出し、プレィヤー
から離れた所で、 プラグをつなぎ込める様にした製品です。
使用ケーブル；1.5D-2V (4本）
；サンライト ３DX 0.5sq-4芯
RS-422リモートケーブル
★ビデオカメラと、リモートコントロー
ラを繋ぐ５０ｍケーブルの、製品です。
★両端には、端子台コネクタ用のプラ
グを、取り付けた状態です。
ケーブル；サンライト SX 0.3sq-3P
コネクタプラグ； 1-818-103-11 (9ピン)

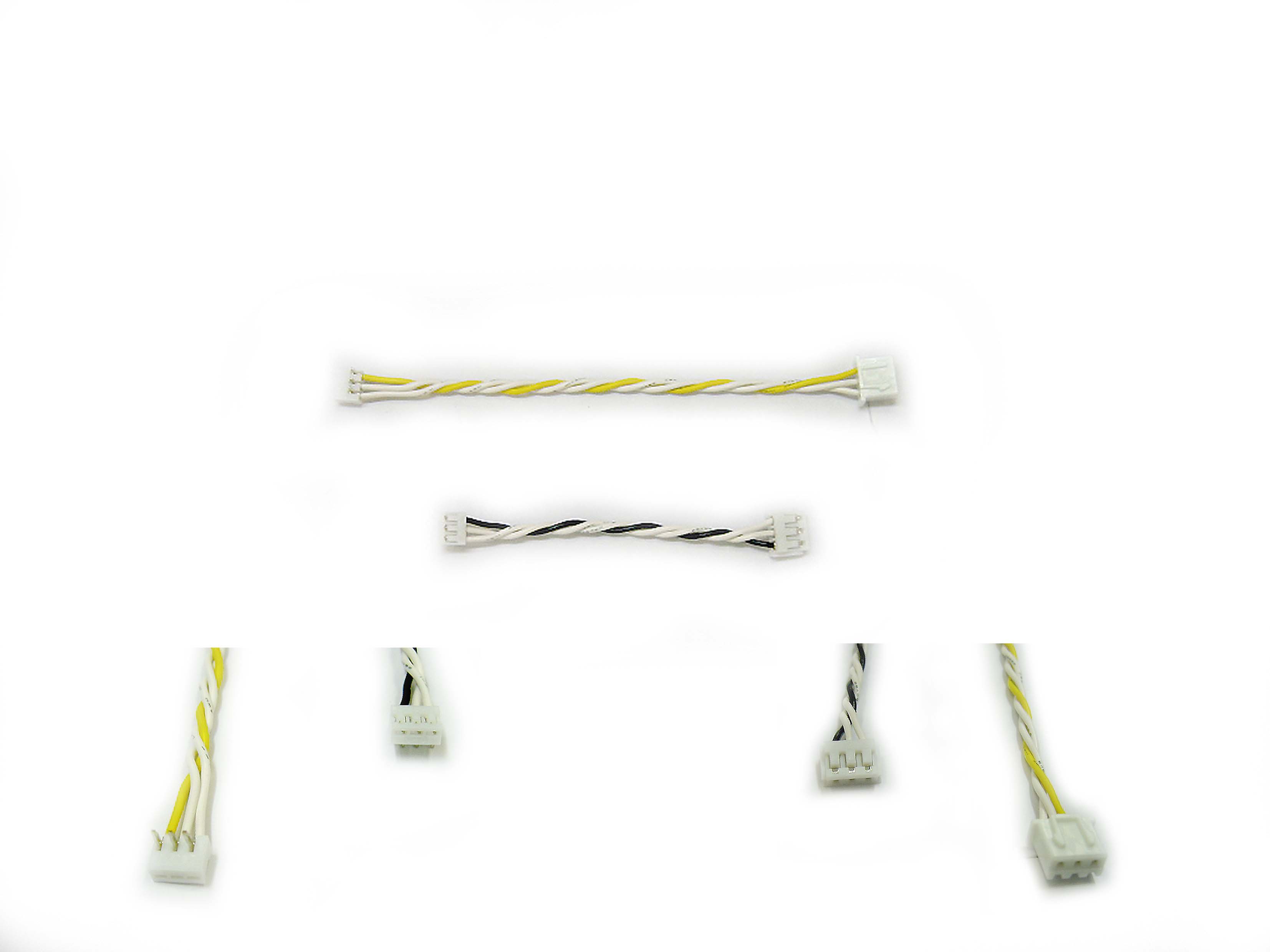

基板実装用コネクタの圧着ケーブル
★基板から基板への、接続ケーブル
ですが、基板の厚さ方向を薄くする為
片側に、プリント基板実装用コネクタ
の圧着タイプを、使用した製品です。
ケーブル；UL1007-AWG28
左コネクタ；03P-SJN （JST）
右コネクタ；EHR-3 (JST)
小型高密度丸形コネクタ
★KELのコネクタを、ヒロセのコネクタ
に変換するアダプタケーブルです。
ケーブル；FLEX-S AWG28-26芯
左コネクタ；HR25-9TJ-16S(ヒロセ）
右コネクタ；8822E-026-171(ケル）
細径同軸ケーブルの加工
★１～２ｍｍの同軸ケーブ
ルに、BNCコネクタを付けて
欲しいとのご要望があり、
直径１．２８ｍｍのDFS020
同軸ケーブル（50Ω）に、BNC-P-1.5CR（40）を
加工しました。
(Updated 2010/11/02 12:12:55)
マイクアンプ用ケーブル
★マイクアンプに、2本のマイクを
つないで、ステレオにするための、
分岐アダプタケーブルです。
ケーブル；MVVS 0.5sq-2C (2本）
左側コネクタ；NC5FX （メス）
右側コネクタ；NC3MX （オス）
スッキリ・ピッタシLANケーブル
★お客様のご希望の長さに合わせて
ピッタリの長さで製作しますので、
スッキリとした環境が得られます。
★１ｃｍ単位の加工も、OKです。
★シールド付きケーブルを使用し、EMI対策も万全です。
特注のモニター用ケーブル
★お風呂用テレビを、モニターとして使用したいとの
ご要望があり、販売中止のビデオケーブルの代用品
として、１．５D-2V(2本）の両端にRCAコネクタと、
特別に製作したコネクタを加工した製品です。
