特殊ケーブル製作の事例

2010年12月の記事
ページ 1 2 3 古い記事≫

(51021-0300)-(5557-02R)コネクタの加工

★ケーブル:OKI FLEX

                   AWG28×3



★左コネクタ:51021-0300

                     (モレックス)

   コンタクト:50079-8100



 ・コネクタ:5557-02R(モレックス)



  コンタクト:5556T



★右コネクタ:D-sub9P(メス)相当品


カテゴリ: 接続ケーブル
Posted 2010/12/31 08:59:17 by sakamoto

SMA-P同軸ケーブルの加工(5)



★ケーブル:1.5D-2V

                       L=2m



★コネクタ:SMA-P(両)






カテゴリ: 同軸ケーブル
Posted 2010/12/30 11:19:29 by sakamoto

LVDSケーブルの加工(3)



★ケーブル:(12P+14C)

      シールドケーブル



★コネクタ:FX15S-51P-C

                (ヒロセ電機)



  ・コンタクト:FX15-3032-PCFB


カテゴリ: LVDSケーブル
Posted 2010/12/28 23:42:36 by sakamoto
(Updated 2011/02/06 21:11:02)

(DF11-10DS-2S)-(HDEB-9S)コネクタの加工



★ケーブル:OKI FLEX-S

                          28×3



★左コネクタ:

        DF11-10DS-2S

                    (ヒロセ電機)



    ・コンタクト:DF11-2428SCF



★右コネクタ:HDEB-9S(05)相当品


カテゴリ: 基板接続ケーブル
Posted 2010/12/26 20:39:23 by sakamoto

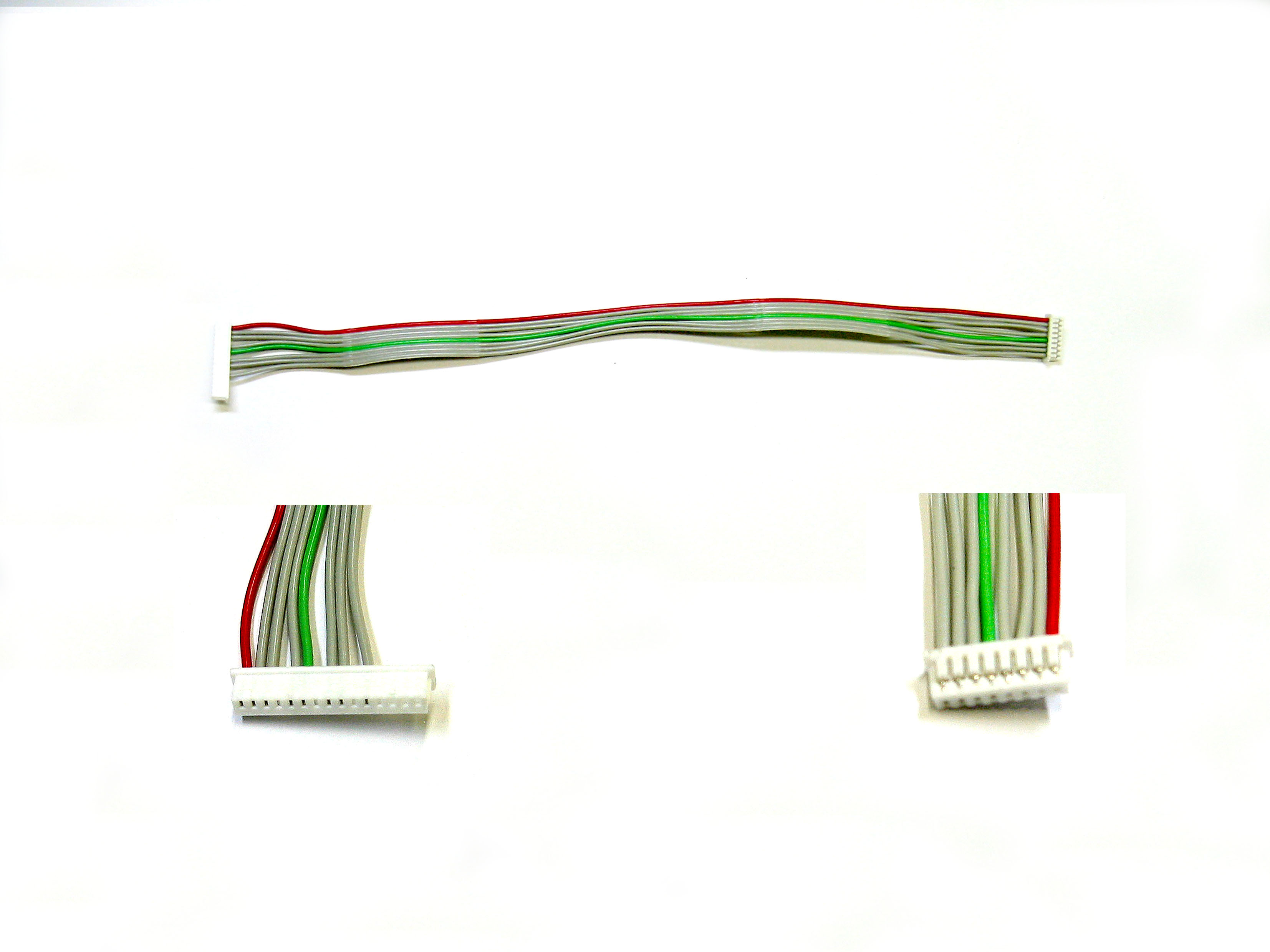

モレックス51021-1500コネクタの加工



★ケーブル:OKI FLEX-S

                    AWG28×8



★コネクタ:51021-1500



  ・コンタクト:50079-8100

                   (モレックス)




カテゴリ: 基板接続ケーブル
Posted 2010/12/26 00:31:29 by sakamoto

(PHR-16)-(HIF3BA-40D-2.54C)コネクタの加工



★ケーブル:UL1007 AWG26



★:左側コネクタ:PHR-16

                          (JST)



★右側コネクタ:

   HIF3BA-40D-2.54C(ヒロセ)



  ・コンタクト:HIF3-2428SCA


カテゴリ: 接続ケーブル
Posted 2010/12/23 23:43:40 by sakamoto

DINコネクタ(L型)のケーブル加工



★ケーブル:UL20276

                 AWG28×8C



★コネクタ:DIN8Pオス(L型)

        HR212-10LP-8P(74)

                    (ヒロセ)


カテゴリ: 接続ケーブル
Posted 2010/12/22 22:22:30 by sakamoto

極細シールドケーブルの圧着加工



★ケーブル:極細シールド

                   AWG32×4C



★コネクタ:PHR-5 (JST)



  ・コンタクト:

            BPH-002T-P0.5S


カテゴリ: 基板接続ケーブル
Posted 2010/12/20 22:57:38 by sakamoto

モレックス5557-24Rコネクタのケーブル加工

★下記3種類のケーブルを

圧着加工して、ケーブル太さ

の違いによる電圧・電流を

比較調査する為の試験ケー

ブルです。



・1本圧着:AWG18ケーブル

・2本圧着:AWG18ケーブル+AWG24ケーブル

・3本圧着:AWG18ケーブル+AWG24ケーブル×2



★ケーブル:UL1007 AWG18,AWG24



★コネクタ:5557-24R (モレックス)

 ・コンタクト:5556TL

                :5556PBT3L




カテゴリ: その他
Posted 2010/12/19 19:36:36 by sakamoto

中央無線E25-403N-150コネクタの加工



★ケーブル:

  サンライトSX 0.2sq×10P



★コネクタ:E25-403N-150

                  (中央無線)


カテゴリ: 接続ケーブル
Posted 2010/12/18 23:20:51 by sakamoto
