特殊ケーブル製作の事例

2010年12月の記事

FX15S-51Pコネクタのケーブル加工(2)

★片側切りっぱなしのLVDS



用ケーブルです。



★ケーブル：UL1571 AWG30



★コネクタ：FX15S-51P-C

                            (ヒロセ)


カテゴリ: LVDSケーブル
Posted 2010/12/17 23:59:59 by sakamoto
(Updated 2011/02/06 21:09:24)

(XLR3-12)-(1-1318119-3)コネクタのケーブル加工



★ケーブル：音声ケーブル

　　　　　　　     HPC-22W



★左側コネクタ：

　　  XLR3-12 (ITTキャノン)



★右側コネクタ：1318119-3 (タイコウエレクトロ）



　   ・コンタクト：1318107-1




Posted 2010/12/16 00:11:12 by sakamoto

ST40X-18コネクタのケーブル加工



★ケーブル：UL20276-SB

                10P×28AWG



★コネクタ：

　　　　ST40X-18S-CV(80)

                     (ヒロセ電機)


カテゴリ: 接続ケーブル
Posted 2010/12/12 13:16:57 by sakamoto

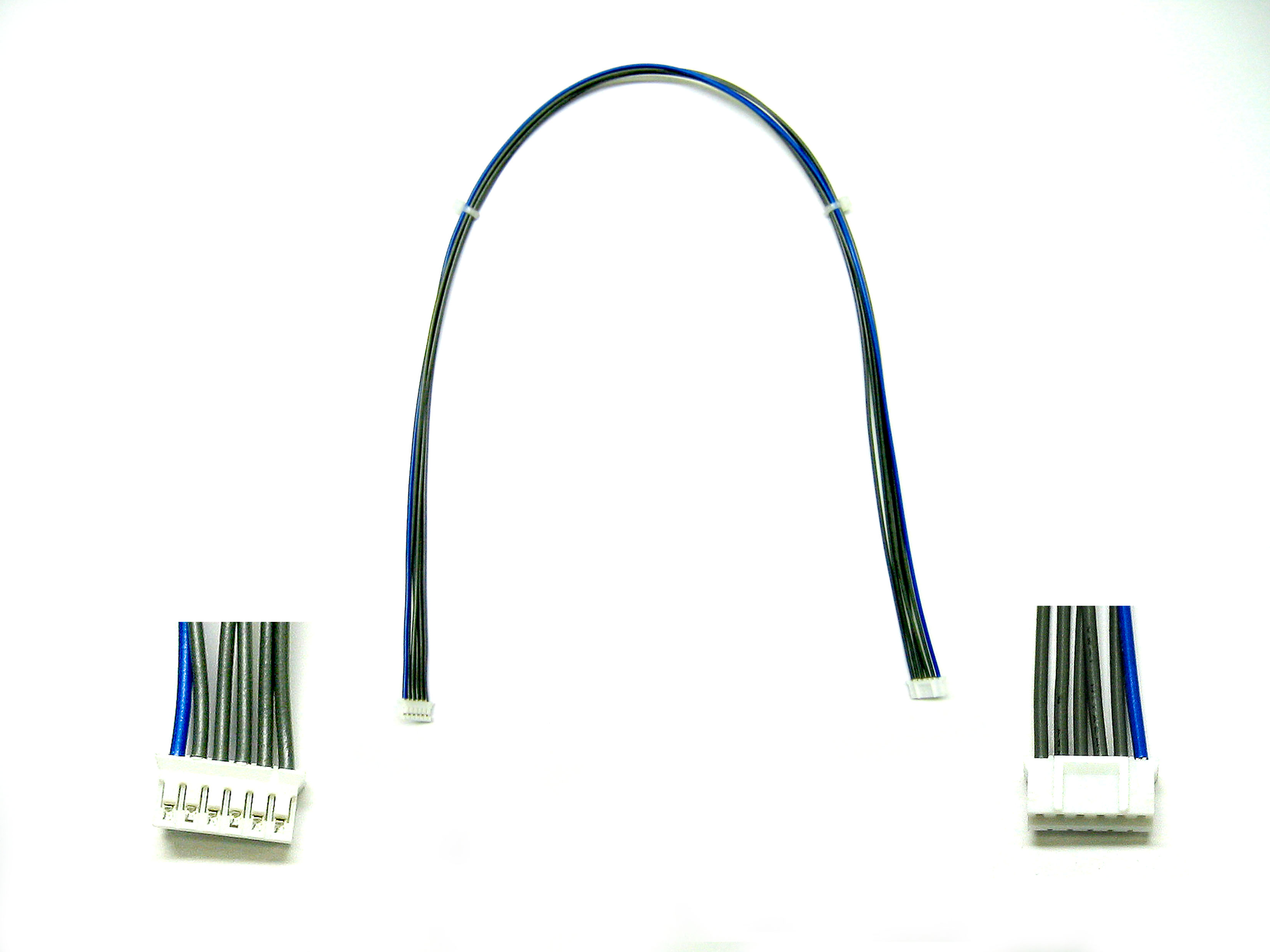

BHR-6コネクタのケーブル加工



★ケーブル：UL1007 AWG24



★コネクタ：BHR-6 (JST)



・コネクタ：

　　　  SPH-002T-P0.5S




カテゴリ: 基板接続ケーブル
Posted 2010/12/11 00:34:22 by sakamoto

DX40M-50Pコネクタのケーブル加工



★ケーブル：UL20276-SB

   　　　 (MA) SWG28×25P



★コネクタ：DX40M-50P

                  　(ヒロセ電機)



　　・カバー：DX30M-50-CV


カテゴリ: 接続ケーブル
Posted 2010/12/09 23:26:34 by sakamoto

2.5Φステレオミニプラグの加工



★ケーブル：軟質ビニール

　　　　シールド付きケーブル



★コネクタ：

　　2.5Φステレオミニプラグ


Posted 2010/12/08 23:17:25 by sakamoto

XG5M-2032-Nコネクタの圧接加工

 ★ケーブル：サンライトDX

       0.2sq×10P(太陽電線)



★コネクタ：

　　  XG5M-2032-N

                      (オムロン)



  ・セミカバー：XG5S-1001



  ・ロックレバー：XG5Z-002




カテゴリ: 圧接加工ケーブル
Posted 2010/12/05 21:26:52 by sakamoto

SFX-SBケーブルの圧接加工

★シールド付きフラットケー



ブルの両端に圧接加工した



製品です。



・ケーブル：UL20266

     SFX-SB AWG28×34 (沖電線)



・コネクタ：HIF3BA-34D-2.54R (ヒロセ電機)


Posted 2010/12/04 17:03:28 by sakamoto

N/MS3106B36-10Pコネクタの加工



★丸型コネクタの半田付



け加工。



★ケーブル：EXT-ⅡSB

       　　20276AWG24×25P



★コネクタ：：

　　　　　N/MS3106B36-10P (JAE)


カテゴリ: 接続ケーブル
Posted 2010/12/03 22:20:18 by sakamoto

EIコネクタ(171822-4)コネクタの加工

★ファンのケーブルにEIコネ

クタを、加工したものです。



★ファン：11109P0412H901

                 　  　(サンヨー)



★EIコネクタ：

　　171822-4 (タイコーエレクトロニクス)



　・コンタクト：170204-1


カテゴリ: その他
Posted 2010/12/02 18:58:39 by sakamoto
