特殊ケーブル製作の事例
(XG5M-3435-N)-(FCN-361J040-AU)コネクタのケーブル加工
・ケーブル：
SS300SB AWG28×20P
L= 500
・コネクタ1：XG5M-3435-N
・カバー：XG5S-3422
(オムロン)
・コネクタ2：FCN-361J040-AU
・カバー：FCN-360C040-B
(富士通コンポーネント)
BNC-PJ同軸コネクタのケーブル加工
・ケーブル：1.5C-2V
L= 100
・コネクタ：
17JE-23150-02(D1)
・カバー：17JE-15H-CF
・同軸コネクタ：ジャック
パネル取付タイプ：BNC-PJ
(RP13A-12PH)-(RP13A-12RA)コネクタのケーブル加工
・ケーブル：
SS３００SB AWG28×5P
L= 2500
・プラグ：
RP13A-12PH-20SC(71)
・コンタクト：RP19-SC-122
(ヒロセ電機)
・レセプタクル：
RP13A-12RA-20PC(71)
・コンタクト：RP19-PC-122
(Updated 2013/01/12 18:37:14)
(10120-3000PE)-(BNC-J)コネクタのケーブル加工
・ケーブル：
UL20276 AWG28×13P
L= 2m
・コネクタ1：10120-3000PE
・フード：10320-3210-000
(ワンタッチ式 3M)
・コネクタ2：BNC-J ×12
(RCAプラグ)-(フォンプラグ)コネクタのケーブル加工
・ケーブル：GS4 (カナレ)
L= 15m
・RCAプラグ：P116S5C
(シンワエレクトロニクス)
・フォンプラグ(モノラル)：
F15 (カナレ)
(MDR-14P)-(ミニD-sub15P)コネクタのケーブル加工
・ケーブル：
UL20276複合ケーブル
同軸75Ω×3+
AWG30×5C+
AWG30×2P ( 30m )
・コネクタ1：10114-3000PE
・フード：10314-52FO-008 (住友3M)
・コネクタ2：HD-15SP
・カバー：17JE-09H-1C4-CF (DDK)
(Updated 2012/12/11 19:45:26)
(DESP-JB9SR)-(7910-B500FL)コネクタのケーブル加工
・ケーブル：FLEX-B-10
L=800
・コネクタ1：DESP-JB9SR
(JAE)
・コネクタ2：
7910-B500FL-3448

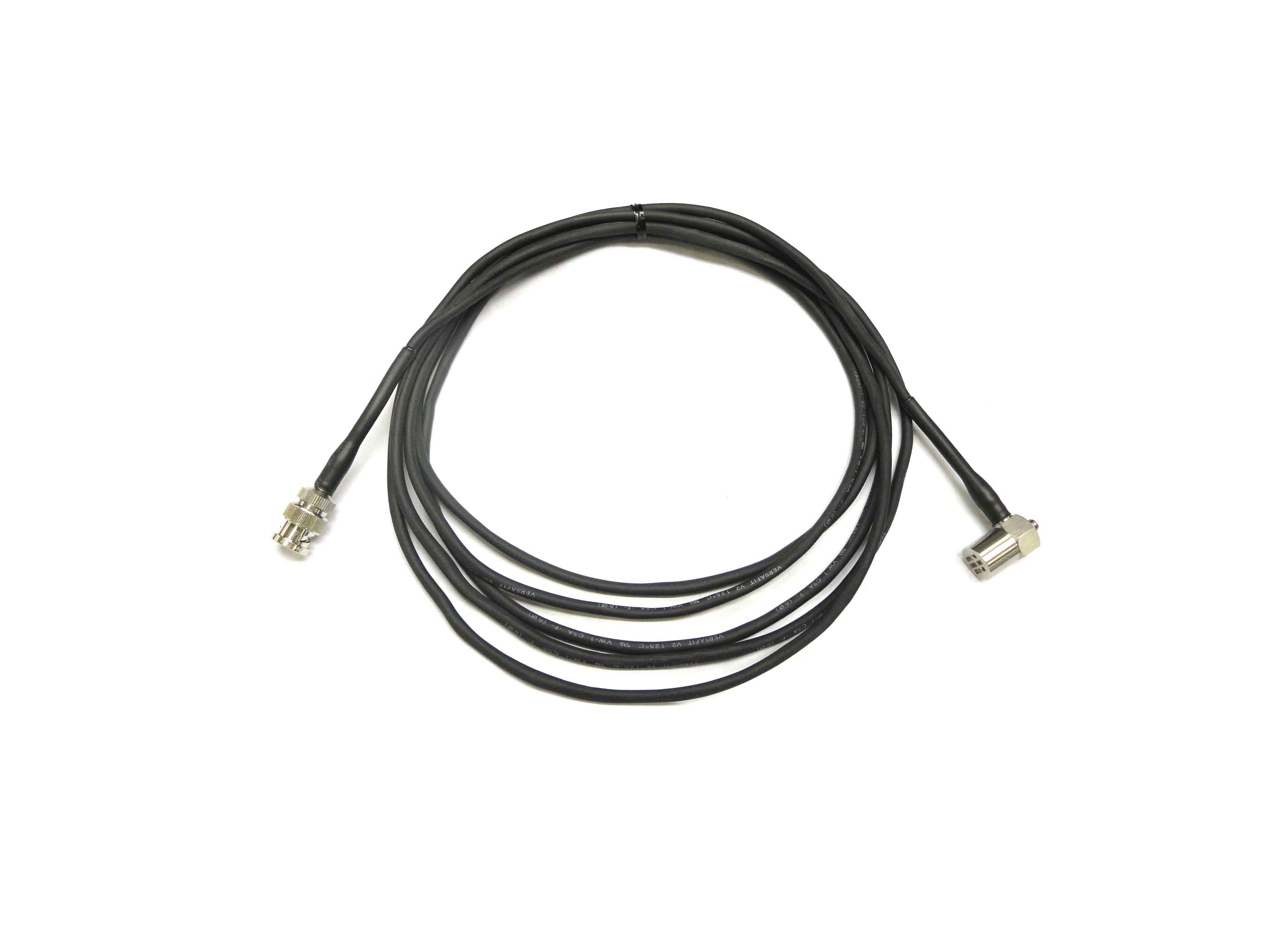

(ミニチュア/BNC変換アダプタ)-(加速度検出器)のケーブル加工
・ケーブル：
ローノイズケーブル
NP-0132 L=3m
・コネクタ1：
ミニチュア/BNC変換アダプタ
NP-0021 (小野測器)
・コネクタ2：加速度検出器
NP-3120
(Updated 2012/12/09 17:46:08)
7940-B5000FLコネクタのケーブル加工
・ケーブル：FLEX-B-40
L= 150
・コネクタ：
7940-B500FL-3448
(N-J)-(BNC-P-3)コネクタのケーブル加工
・ケーブル：3D-2V
L= 300
・コネクタ1：N-J-3
・コネクタ2：BNC-P-3
