特殊ケーブル製作の事例

カテゴリ 装置付属ケーブル の記事
ページ 1 2 3 古い記事≫

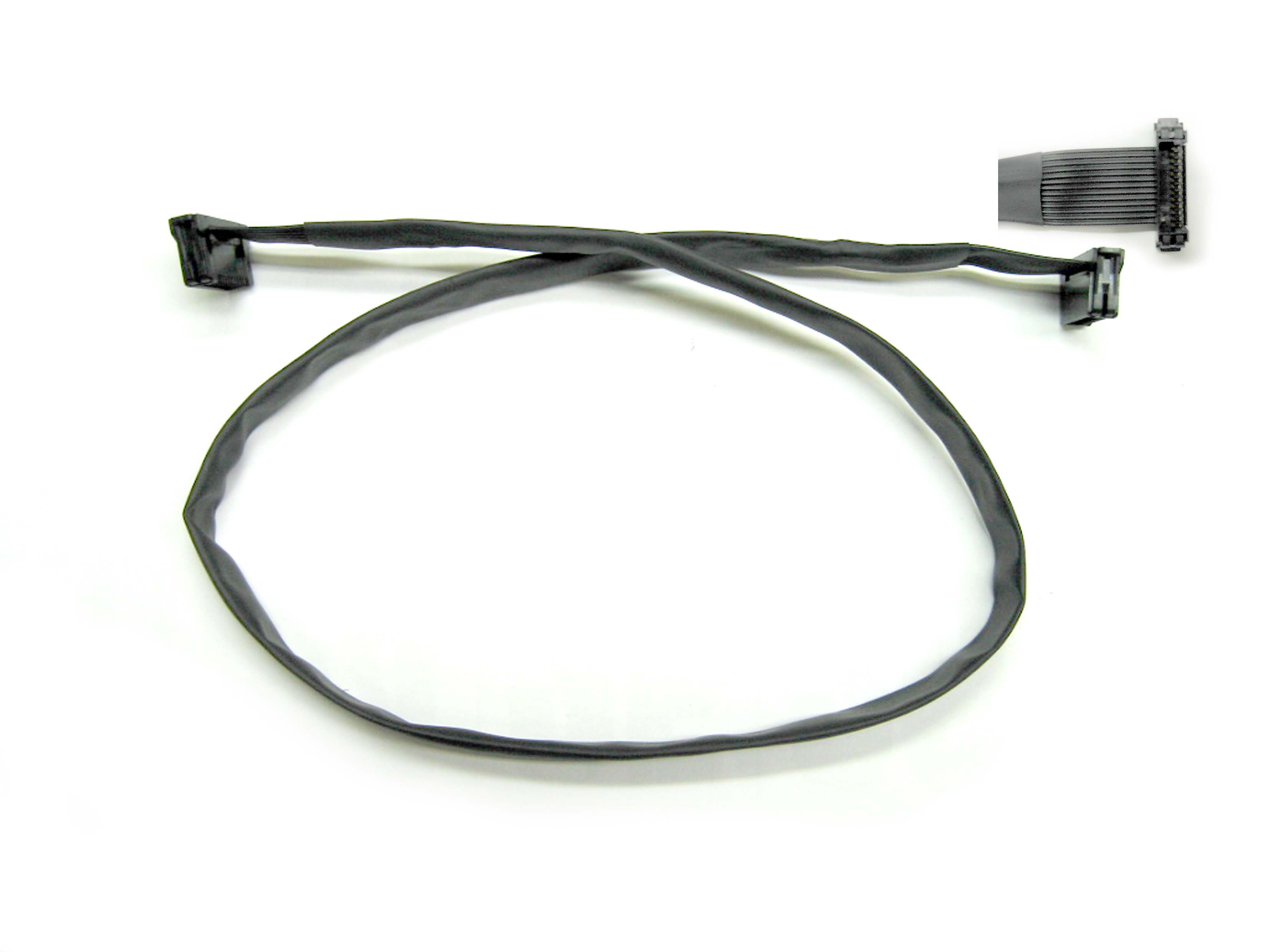

(HDR-E26MSG1+)-(HD-26SS)コネクタのケーブル加工

★支給ケーブルの中間を

2m延長加工したケーブル



・ケーブル:

UL20276 AWG28×13P

L=2m



・コネクタ1:HDR-E26MSG1+

・ケース:HDR-E26LPH



・コネクタ2:HD-26SS

取り付け金具:HD-LN-4-40-05



・コネクタ3:HD-26SP

・カバー:DA-C8-J10-F51R


カテゴリ: 装置付属ケーブル
Posted 2012/07/17 22:31:45 by sakamoto

FCN-361J040-AUコネクタのケーブル加工

・ケーブル:UL1007 AWG24

           黄    L= 1500



・コネクタ:FCN-361J040-AU

              (富士通コンポ)



 カバー:FCN-360C040-B




カテゴリ: 装置付属ケーブル
Posted 2011/11/01 23:51:29 by sakamoto

ハーフピッチコネクタ(PCR)のケーブル加工

★AWG28の細経シールド付きケーブ



ルの両端に、ハーフピッチコネクタと、



D-subコネクタを半田付け加工した製



品です。



 ・ケーブル:UL20276-SB

             10P×AWG28



 ・左コネクタ:PCR-E20FA (本多通信)

    カバー:PCS-E20LB



 ・右コネクタ:17JE-13250-02-D1 (DDK)

       カバー:17JE-25H-1A


カテゴリ: 装置付属ケーブル
Posted 2010/03/17 22:10:45 by sakamoto

モレックスMDRコネクタケーブル



★モータドライバ付属の、モレックス

製MDRコネ クタ付きケーブルで、片

側は切りっ放 タイプです。



★シーケンサに接続すためには、中

経 端子台につなぐ必要があり、片側

は融着し、圧接コネクタに加工しまし

た。


カテゴリ: 装置付属ケーブル
Posted 2009/11/18 00:21:16 by sakamoto

RS-485ケーブル



★自動刻印機の、制御用付属ケーブ



ルを改造して、樹脂製のコネクタで



着脱できるような構造の、RS-485



ケーブルです。


カテゴリ: 装置付属ケーブル
Posted 2009/10/01 23:06:05 by sakamoto

リミット付きケーブル



★工作機械に使用しているリミット付



きケーブルです。



★ケーブルは、耐薬品性、柔軟性の



有るサンライト3DX 0.75sq×2C



を使用しております。



 ・リミットスイッチ;SL1-P ( 山武 )


カテゴリ: 装置付属ケーブル
Posted 2009/10/01 21:29:59 by sakamoto

LY10コネクタケーブル



★検査治具ケーブルで、LY10-DC



24のコネクタを活かして、反対側に、



圧着コネクタを加工した製品です。



 ・左側コネクタ;LY10-DC24 (JAE)

  (エポキシ樹脂にて固めてます)



 ・右側コネクタ;PS-D4C26 (JAE)


カテゴリ: 装置付属ケーブル
Posted 2009/09/28 23:54:19 by sakamoto
(Updated 2009/11/08 17:53:09)

A3B型コネクタケーブル



★デスクトップ型のPCスロットポート



に取り付けるD-sub9ピンコネクタに、



使用ボード基板の小型2ミリピッチ



コネクタA3B-10Dを、加工した



製品です。


カテゴリ: 装置付属ケーブル
Posted 2009/09/27 21:11:26 by sakamoto

D-sub50Pコネクケーブル

★D-subの50ピンコネクタを半田付



加工し、反対側にはピンナンバーの



マークチュウブを挿入した製品です。



★EMI対策品で、フードは金属製を



使用しております。



 ・コネクタ;DD-50PF-N (JAE)



 ・フード;DD-C4-J13-F1-1 (JAE)


カテゴリ: 装置付属ケーブル
Posted 2009/09/26 23:40:52 by sakamoto

特殊コネクタの延長加工



★ステレオ装置の、イコライザーアン



プから、CDデッキをつなぐケーブル



ですが、CDデッキを移動するので、



15cm→70cmに長くして欲しい



とのご依頼が有り、加工した製品です。



★両端の付属コネクタは、特殊なのでそのまま使用し、中間にフラットケー



ブル(13芯)を使用。




カテゴリ: 装置付属ケーブル
Posted 2009/09/08 01:36:23 by sakamoto
