特殊ケーブル製作の事例
DF11-10DS-2Cコネクタのケーブル加工
★ＭＩＳＣ用ケーブルです。
★基板からＬＥＤボードなどに、信号を送るために使用します。
・ケーブル；ＵＬ１００７ ＡＷＧ２４
・コネクタ；ＤＦ１１－１０ＤＳ－２Ｃ
(ヒロセ電機）
コンタクト；ＤＦ１１－２４２８ＳＣＦ
日圧ＶＨＲとＰＡＰコネクタのケーブル加工
★ＣＰＵパワーケーブルです。
★電源基板より、ＶＨＲコネクタで取り
出し,ＰＡＰコネクタで、ＣＰＵ基板につ
な いでいます。
・ケーブル；ＵＬ１００７ ＡＷＧ２２
・左コネクタ；ＶＨＲ－２Ｎ （ＪＳＴ）
コンタクト；ＳＶＨ－２１Ｔ－Ｐ1.1
・右コネクタ；ＰＡＰ－０２Ｖ－Ｓ （ＪＳＴ）
コンタクト；ＳＰＨＤ－００１Ｔ－Ｐ０.5
(Updated 2009/12/28 21:19:19)
フューズＢＯＸ付きケーブル加工
★電源基板につなぐ、１０Ａのフュー
ズＢＯＸ付きケーブルです。
★ＶＨＲコネクタに、２ＫＲ１５５－３１０
ＡフューズＢＯＸケーブルを加工しまし
た。
・ケーブル；ＵＬ１００７ ＡＷＧ１６
・左コネクタ；２ＫＲ１５５ ３１０Ａ
（Ｌｉｔｔｅｌｅ ｆｕｓｅ）
・右コネクタ；ＶＨＲ－４Ｎ （ＪＳＴ）
モレックス05102コネクタの加工
★ＬＥＤ基板と、マザーボードをつなぐ
ケーブルです。
★モレックスのコネクタを使って、コン
パクト化に対応してます。
・ケーブル；ＵＬ１００７ ＡＷＧ２６
・コネクタ；05102 10800 (モレックス)
PHR-9コネクタケーブル
★ハードデスク関連の基板に、電源を
供給する為のケーブルです。
★コンタクトピッチ2mm、高密度実装
タイプのＰＨＲコネクタを使用し、小型
化を図っています。
・ケーブル；ＵＬ１００７ ＡＷＧ２４
・コネクタ；ＰＨＲ－9 (JST)
・コンタクトピン；ＳＰＨ-002T-P0.5L
03P-SJN(日圧)コネクタケーブル
★小型の基板に、半田付けにて直付
けするコネクタ(03P-SJN)を、圧着加
工したケーブルです。
ケーブル；HC-2L2
(平河ヒューテック)
左側コネクタ；XHP-3 (JST)
コンタクト；SXH-001T-P0.6
右側コネクタ；０３P-SJN (JST)
コンタクト；SJN-002PT-0.9
(Updated 2009/12/26 16:32:38)
AMPダイナミックコネクタ
★パワーサプライ(直流電源)出力か
ら、基板の電源ボードにつなぐ、ケー
ブルです。
・ケーブル；UL1007 AWG16
・コネクタ；１－１７８１２８－３ (AMP)

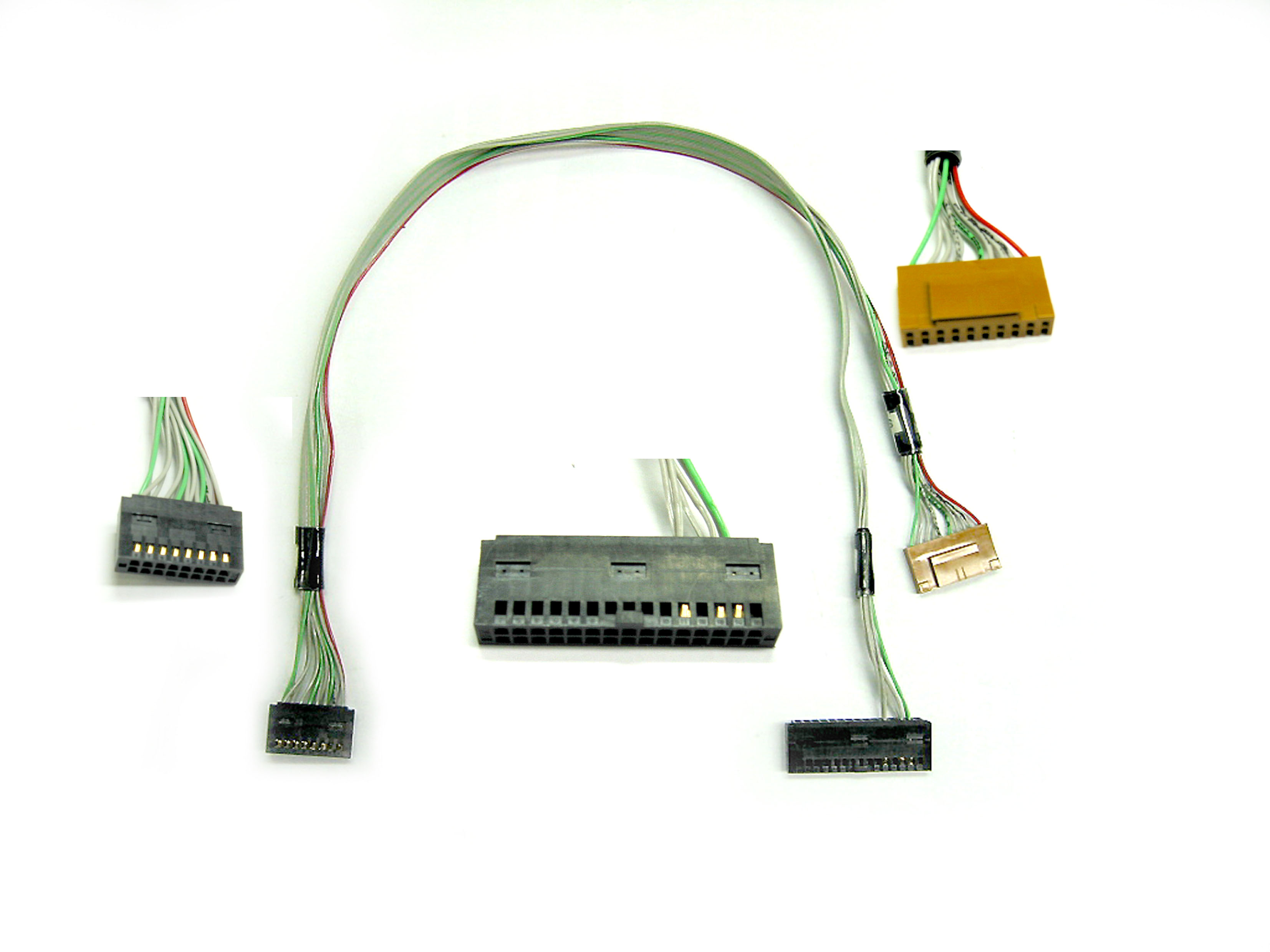

コネクタPS-ILの圧着加工
★メイン基板から分離した、コントロ
ール基板に、配線するケーブルです。
★ケーブルが、バラバラにならない様
に、フラットケーブルを使用しました。
・ケーブル；FLEXS(16)-7/0.127
(沖電線)
・コネクタ；PS-D4C16 , -D4C30 (JAE)
・コネクタ；IL-10S-S3L-(N) (JAE)
HKPコネクタケーブル
★2.54ピッチの、実装型コネクタに差
し込む、2Pのコネクタケーブルです。
★この2Pタイプのコネクタ(HKP-2FS
01)は、国内では、本多通信工業しか
生産しておりません。
★今回は、納期的な問題で、中国製品を使いました。
