特殊ケーブル製作の事例

カテゴリ 基板接続ケーブル の記事

FX15S-51Pコネクタのケーブル加工



・ケーブル：UL1571 AWG30



・コネクタ：

          FX15S-51P-0.5SD

                    (ヒロセ電機)

　　　　　　

          FX15S-51P-GND




カテゴリ: 基板接続ケーブル
Posted 2010/10/05 22:11:40 by sakamoto
(Updated 2010/11/14 18:37:07)

(HIF3BA-40D)-(52901-0274)のケーブル加工



　・ケーブル：FLEX-S4

　　　　　　　　AWG28×10C



　・左側コネクタ：HIF3BA-

　　　　　　　　　　40D-2.54C

　　　　　　　　　(ヒロセ電機)



　・右側コネクタ：基板用コネクタ

　　　　　　　　　52901-0274(モレックス)


カテゴリ: 基板接続ケーブル
Posted 2010/10/03 23:31:23 by sakamoto

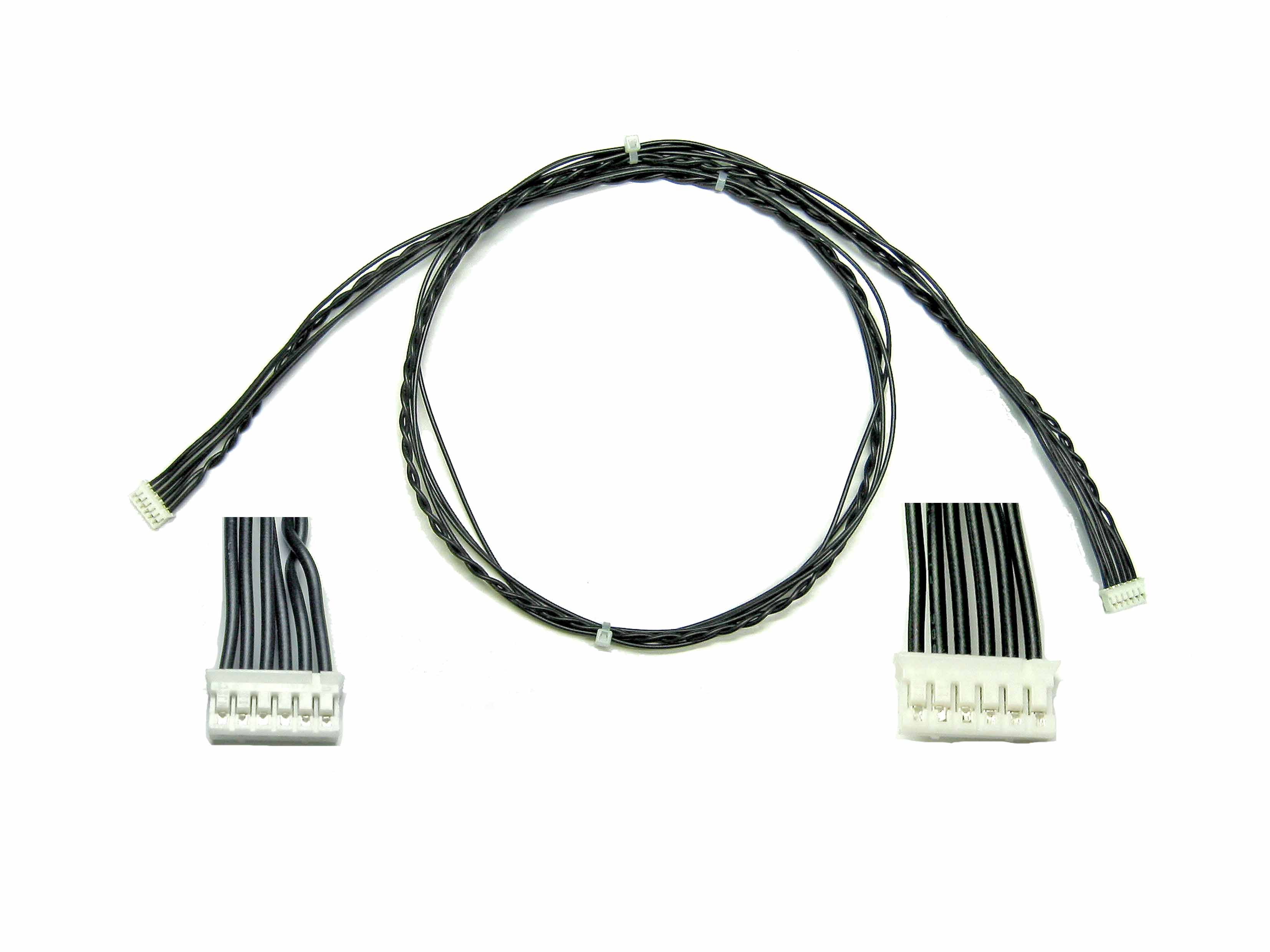

PHR－6コネクタの両端加工

★制御ユニットの基板から



基板につなげる為のケーブ



ルです。



★使用している信号に合わ



せて、ケーブルをツイストし



てあります。



　・ケーブル：UL1007 AWG24



　・コネクタ：PHR-6 (JST)

　　コンタクト：SPH-002T-P0.5S


カテゴリ: 基板接続ケーブル
Posted 2010/05/23 18:34:22 by sakamoto

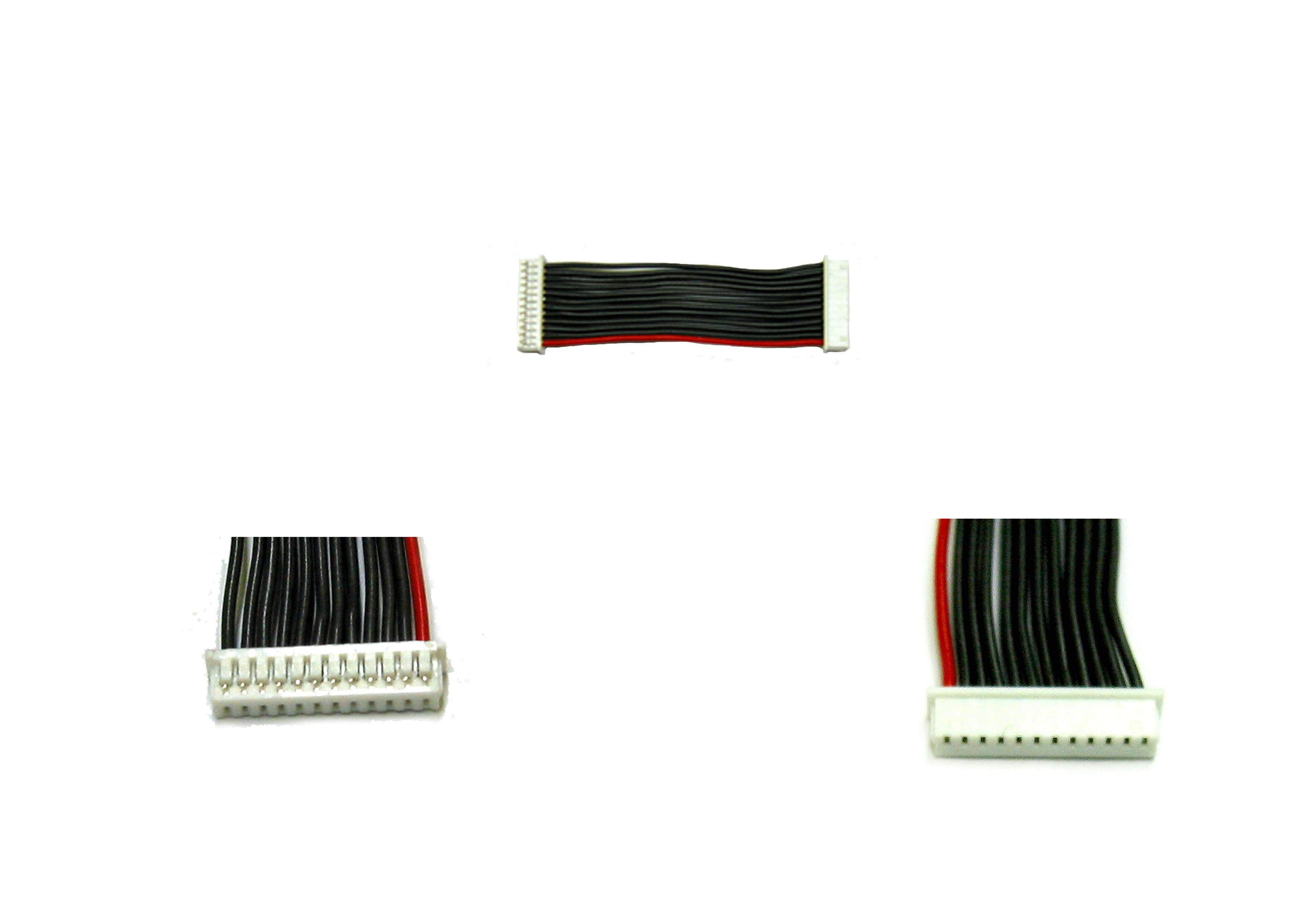

モレックス50058-8000ピン圧着

★基板と基板の渡り線で、



AWG28線材の両端に、コン



タクト50058-8000を圧着加



工した製品です。



　・ケーブル：UL1571 AWG28



　・コネクタ：51021-1200 (モレックス)

    コンタクト：50058-8000




カテゴリ: 基板接続ケーブル
Posted 2010/05/21 00:30:40 by sakamoto

PHR-9両端コネクタのケーブル加工

★液晶ユニットと、基板をつ



なぐケーブルです。



★ＪＳＴの小型のコネクタを



使い,小さなスペースで取り



付けが、可能です。



　・ケーブル：ＵＬ1007 AWG24



　・コネクタ：PHR-9 (JST)

　　コンタクト：SPH-002T-P0.5S




カテゴリ: 基板接続ケーブル
Posted 2010/05/04 20:42:20 by sakamoto

PHR－6コネクタの両端加工

★制御基板から、ＬＥＤ基板につなぐ



ケーブルです。



★電源と制御信号を送っています。



　・ケーブル：ＵＬ１００７　ＡＷＧ２８



　・コネクタ：ＰＨＲ－６　(JST)

　コンタクト：SPH-002T-P0.5S






カテゴリ: 基板接続ケーブル
Posted 2010/05/02 19:59:50 by sakamoto

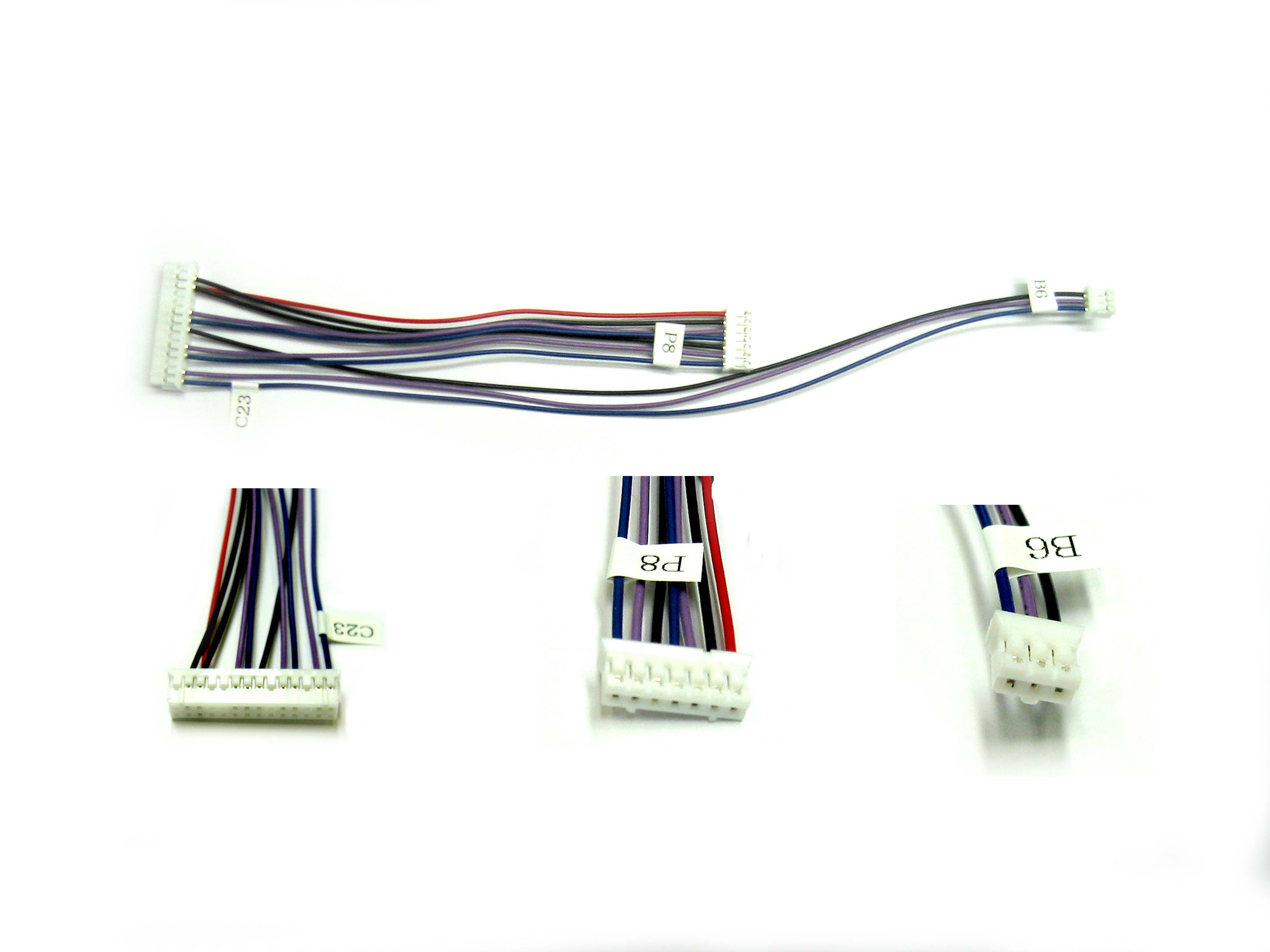

(PHDR-PHR)コネクタのケーブル加工

★制御基板と基板とをつなぐケーブル



です。



★UL1061ケーブルの両端に、



コネクタPHDRとPHRを、圧着加工



した製品です。



　・ケーブル：UL1061 AWG24



　・左側コネクタ：PHDR-28VS　（JST)

　　　　コンタクト：SPHD-001T-P0.5



　・右側コネクタ：PHR-7　（JST)

　　　　　　　　　  ：PHR-３

　　　   コンタクト：SPH-002T-P0.5S




カテゴリ: 基板接続ケーブル
Posted 2010/04/21 21:17:09 by sakamoto

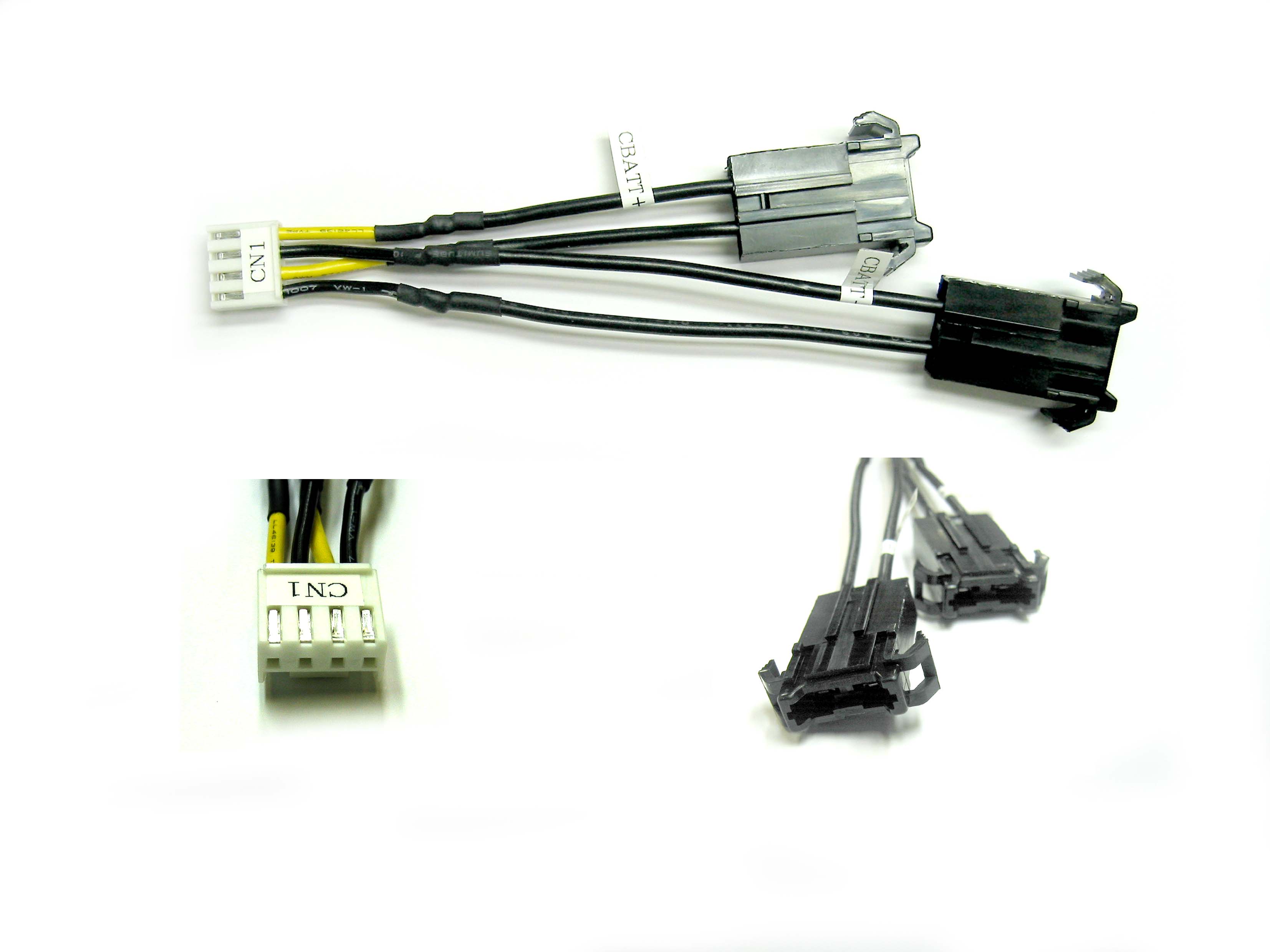

VHR-4Nコネクタのケーブル加工

★電源基板から、バッテリーへつなぐ



ケーブルです。



★UL1061のケーブルに、VHRコネク



タを圧着加工し、反対側には、155-



310Aソケットケーブル品を、半田付け



加工した製品です。



　・ケーブル：UL1061 AWG16



　・左側コネクタ：VHR-4N  (JST)

        コンタクト：SVH-41T-P1.1



　・右側コネクタ：155-310A




カテゴリ: 基板接続ケーブル
Posted 2010/04/20 21:08:33 by sakamoto

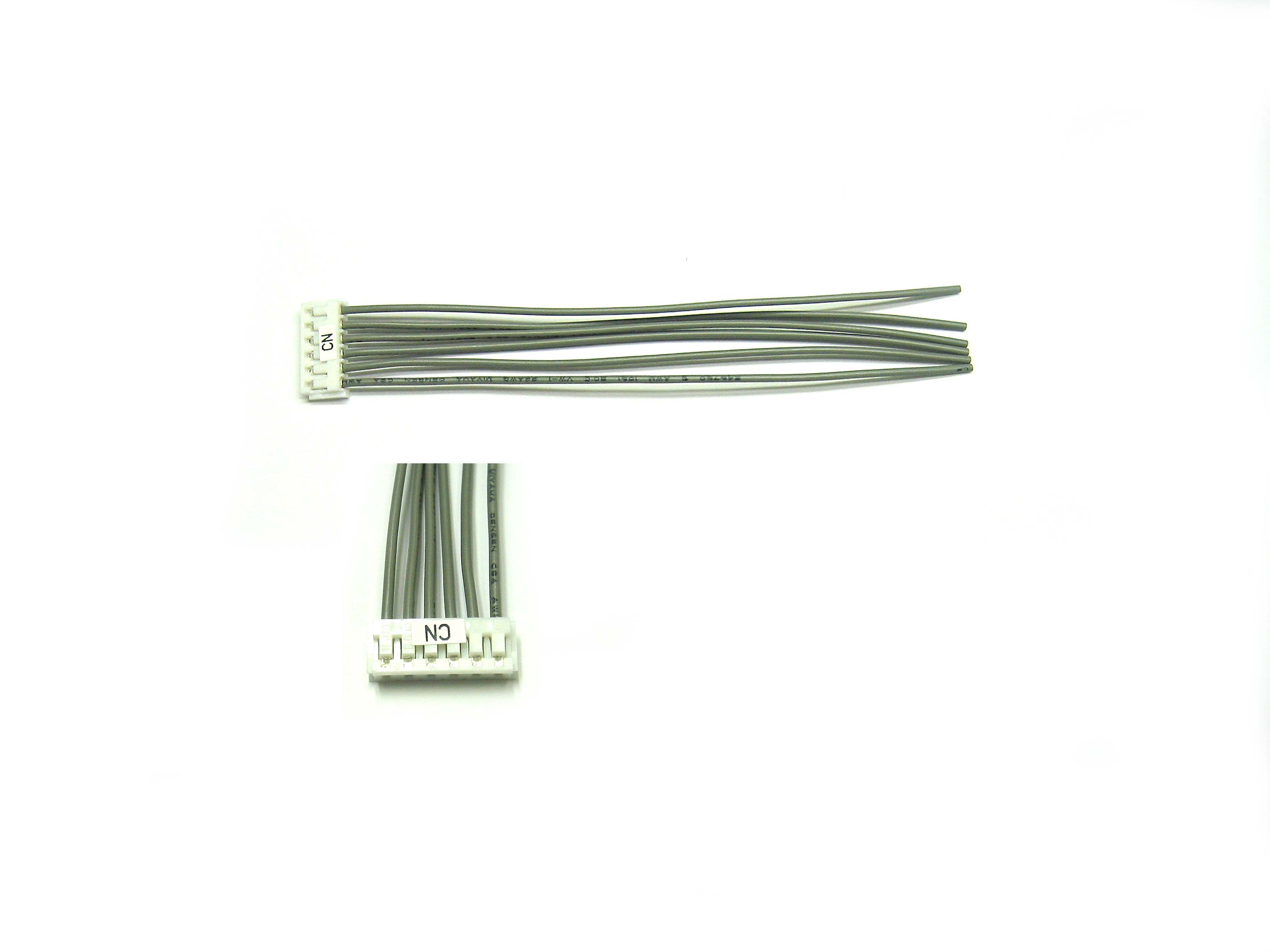

PHR－6コネクタケーブル加工

★制御基盤用のケーブルで、UL1061



ケーブルに、PHRコネクタを圧着加工



し、反対側は、端子台に半田付けする



製品です。



・ケーブル：UL1061 AWG24



・コネクタ：PHR-6　(JST)

 コンタクト：SPH-002T-P0.5S


カテゴリ: 基板接続ケーブル
Posted 2010/04/18 20:15:29 by sakamoto

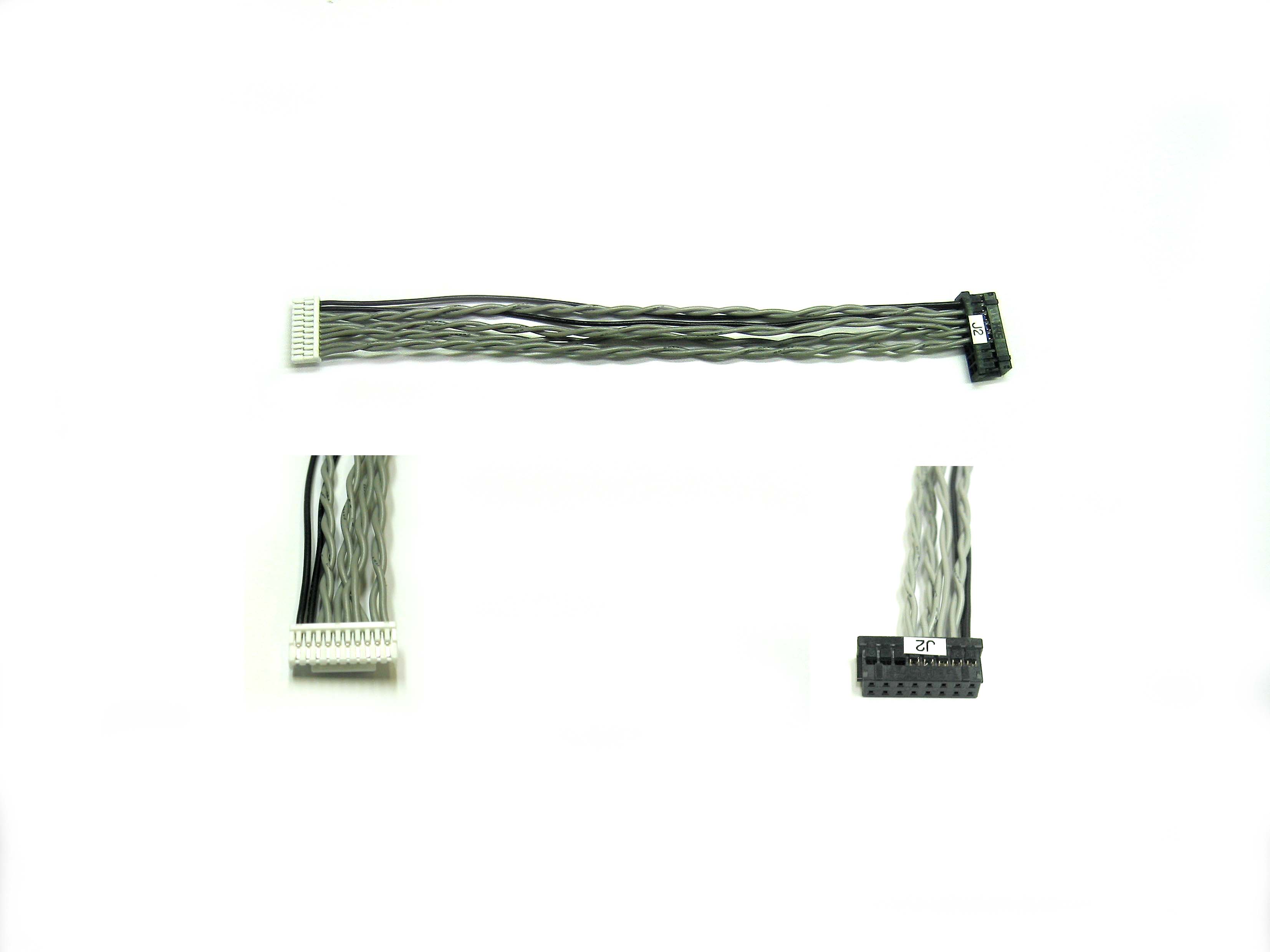

(ZER)-(DF11)コネクタのケーブル加工

★通信用基板間を、つなぐケーブル



です。



★UL1061ケーブルの両端に、ZERコ



ネクタとDF11を、圧着加工した製品



です。



　・ケーブル：UL1061 AWG24



　・左側コネクタ：ZER-16V-S　　 (JST)

　　　　コンタクト：SZE-002T-P0.3



　・右側コネクタ：DF11-16DS-2C　(ヒロセ電機)

　　　　コンタクト：DF11-2428SCF




カテゴリ: 基板接続ケーブル
Posted 2010/04/15 23:14:47 by sakamoto
