特殊ケーブル製作の事例

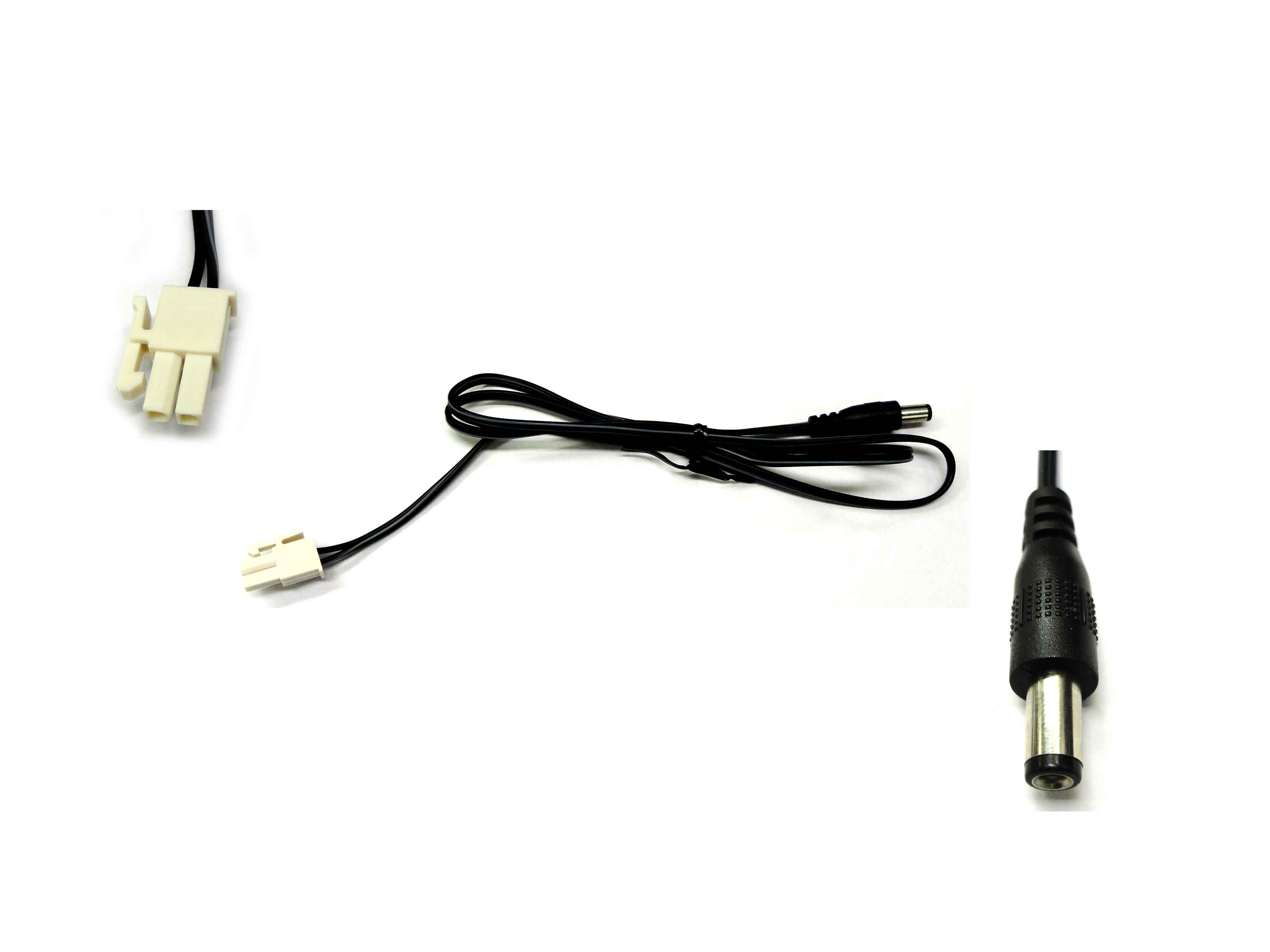

DCプラグケーブルの加工

・ケーブル:DCP 2.1

(Linkman)  L= 800



・コネクタ:5557-02R

(Molex)

・コンタクト:5556PBT



・プラグ:PL03B (外径Φ5.5, 内径Φ2.1)






カテゴリ: 接続ケーブル
Posted 2012/05/26 23:10:16 by sakamoto

HIF3BAコネクタのケーブル加工

・フラットケーブル:

FLEX-S AWG28-10C /50C

L=300  L=200  L=120



・コネクタ:

HIF3BA-10D-2.54R

(ヒロセ電機)

HIF3BB-50D-2.54R


Posted 2012/05/25 22:52:17 by sakamoto

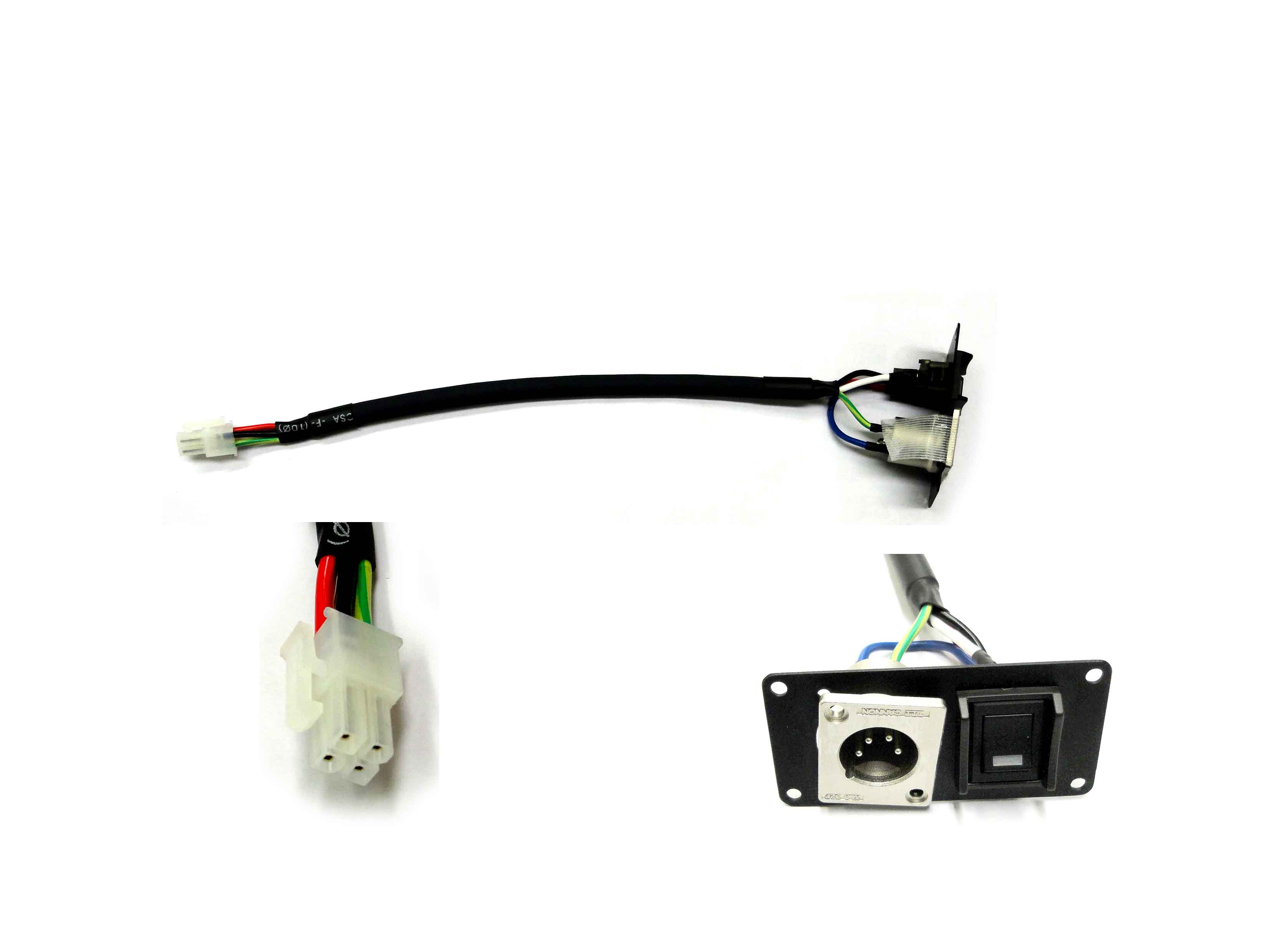

(5557-04R)-(XLR-4)コネクタのケーブル加工

・ケーブル:

EXT-2 AWG18-4C

L= 300



・コネクタ1:5557-04R

(Molex)

・ターミナル:5556PBT



・コネクタ2:XLR-4-32-F77 (ITTキャノン)



・ロッカースイッチ:JW-S11RKKR (日本開閉器)




カテゴリ: 電源ケーブル
Posted 2012/05/24 21:51:42 by sakamoto

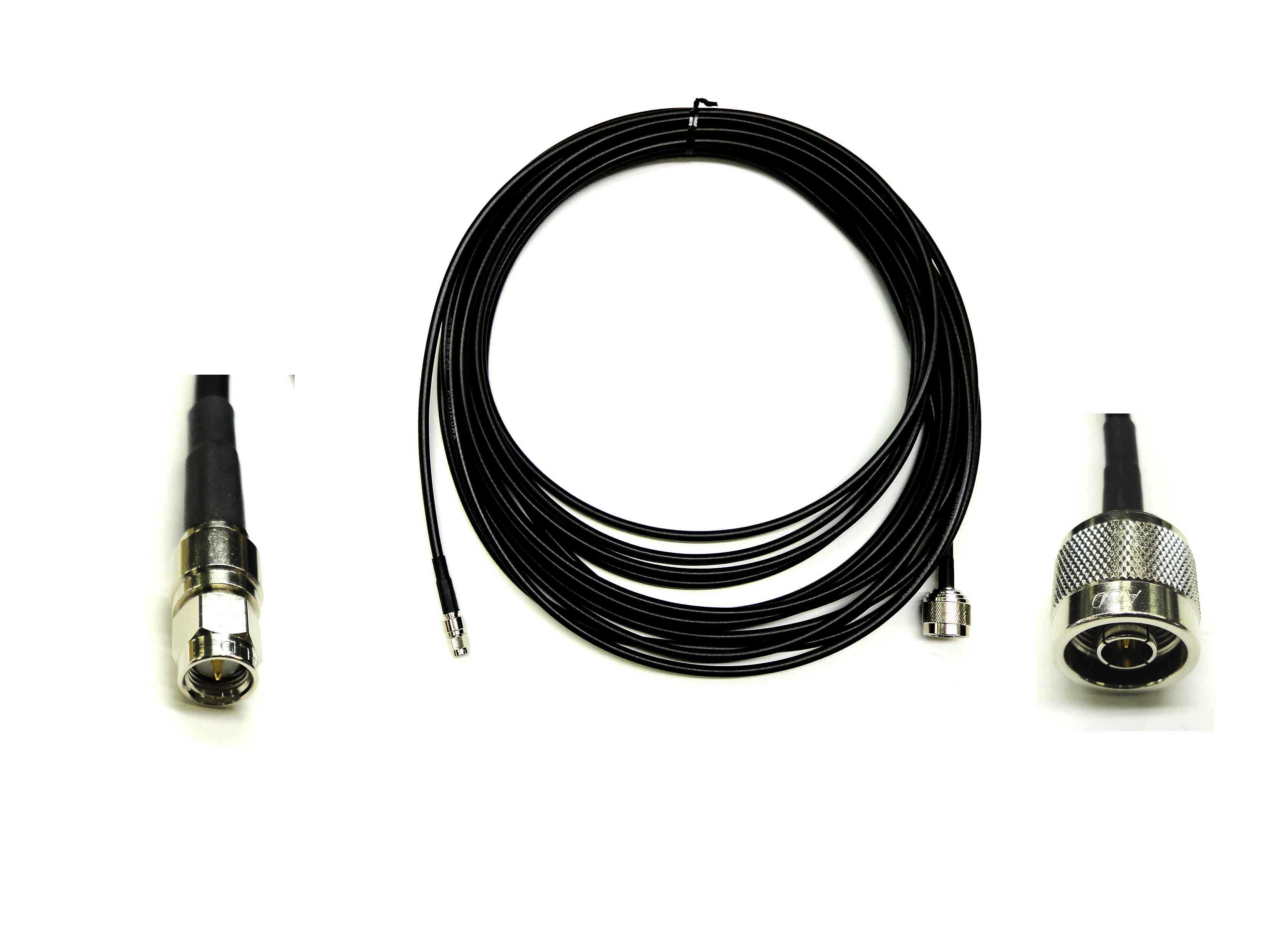

SMA-P/N-P同軸コネクタのケーブル加工

・ケーブル:RG-58/U

L= 10m



・コネクタ1:SMA-1



・コネクタ2:N-P


カテゴリ: 同軸ケーブル
Posted 2012/05/23 19:01:09 by sakamoto

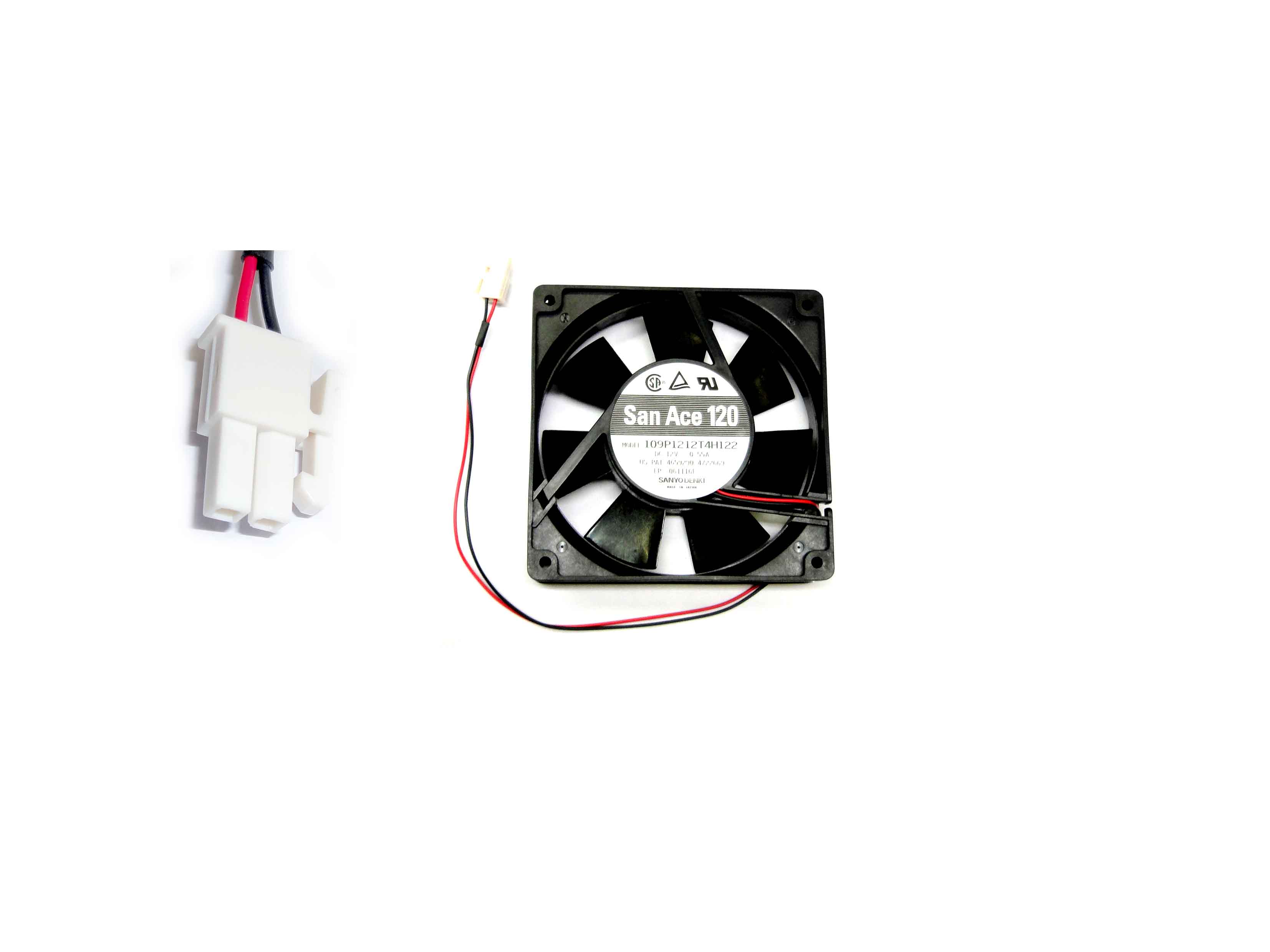

5557-02Rコネクタのケーブル加工

・ケーブル:

ファンモータ付属ケーブル



・コネクタ:5557-02R

(Molex)



・コンタクト:5556PBT




カテゴリ: 付属ケーブル
Posted 2012/05/22 21:24:56 by sakamoto

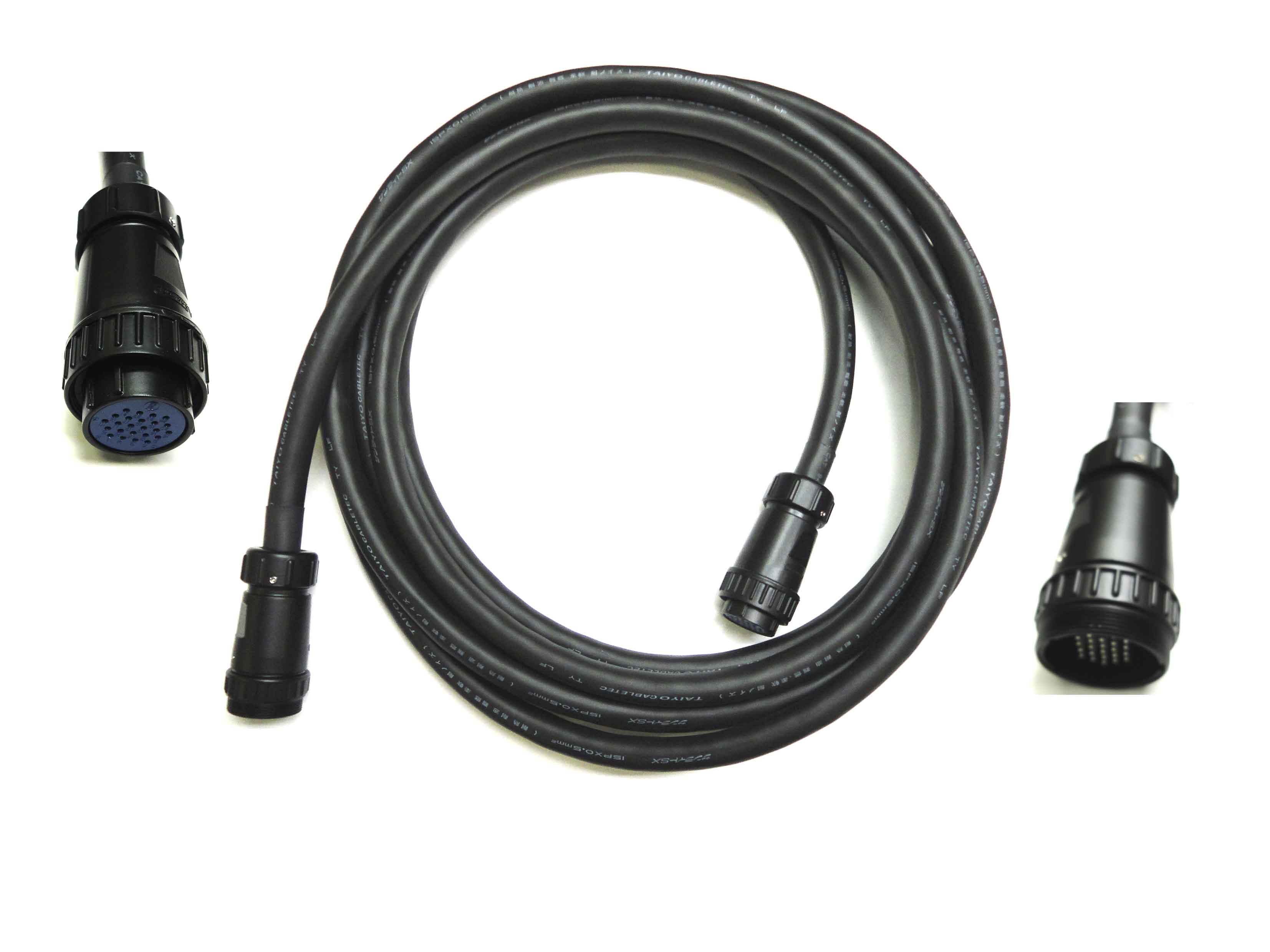

防水コネクタ(NJW)のケーブル加工

・ケーブル:

サンライトSX 0.5sq-15P

L= 5m



・コネクタ1:

NJW-28-24-ADM-16

(七星科学)



・コネクタ2:NJW-28-24-PF-16


Posted 2012/05/21 21:37:37 by sakamoto

(171822-3)/(H6P-SHF-AA)コネクタのケーブル加工

・ケーブル:VCTF 0.3sq×3C

L= 430



・コネクタ1:171822-3

(タイコーエレクトロニクス)

コンタクト:170204-1



・コネクタ2:H6P-SHF-AA

(JST)

コンタクト:BHF-001T-0.8BSS




カテゴリ: 接続ケーブル
Posted 2012/05/20 19:40:57 by sakamoto

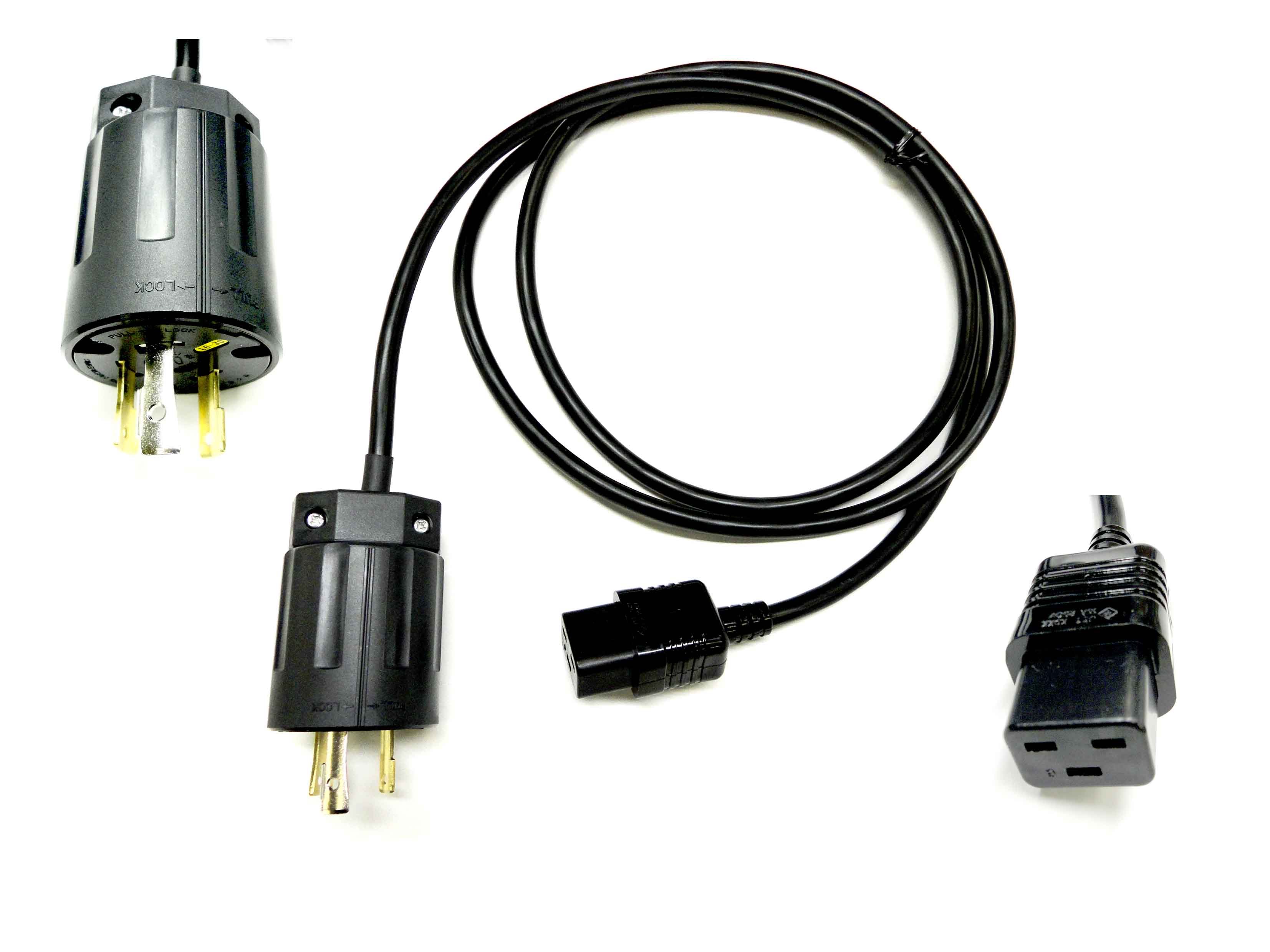

(NEMA L6-30)-(IEC60320 C19)電源ケーブル

・ケーブル:

S-VCTF 2sq×3C

L= 2m



・プラグ:3322N-L6

(アメリカン電機)



・平型ソケット:83011380

(Interpower)


カテゴリ: 電源ケーブル
Posted 2012/05/19 23:04:02 by sakamoto

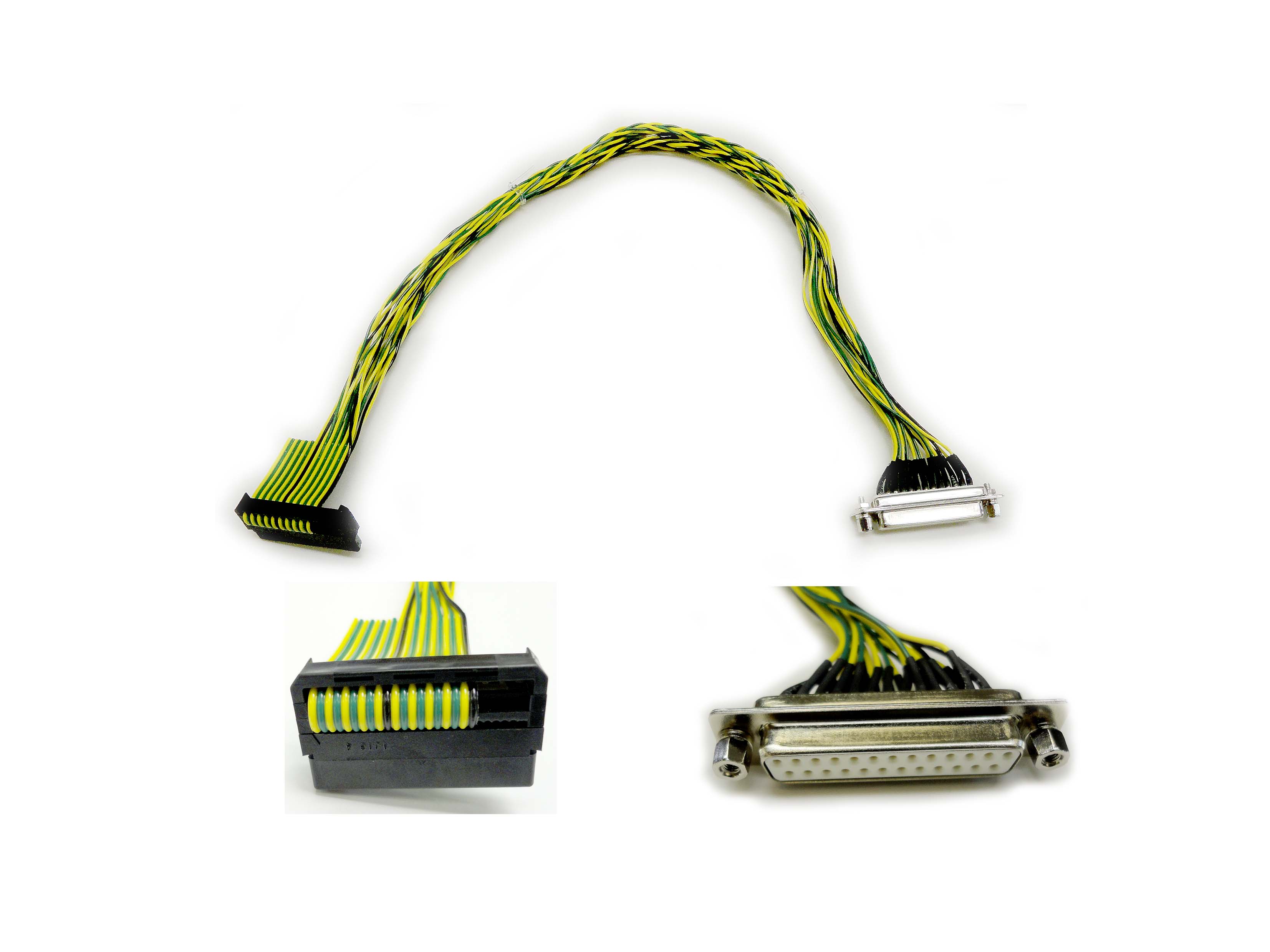

ツイストフラットケーブルの加工

・フラットケブル:

UL20012-TW AW28×10P

(2本) L= 370



・コネクタ1:

FX2BA-52SA-1.27R

(ヒロセ電機)





・コネクタ2:17JE-13250-02-D1-A (DDK)



・固定金具:D20418-J3F (JAE)




Posted 2012/05/18 21:42:22 by sakamoto

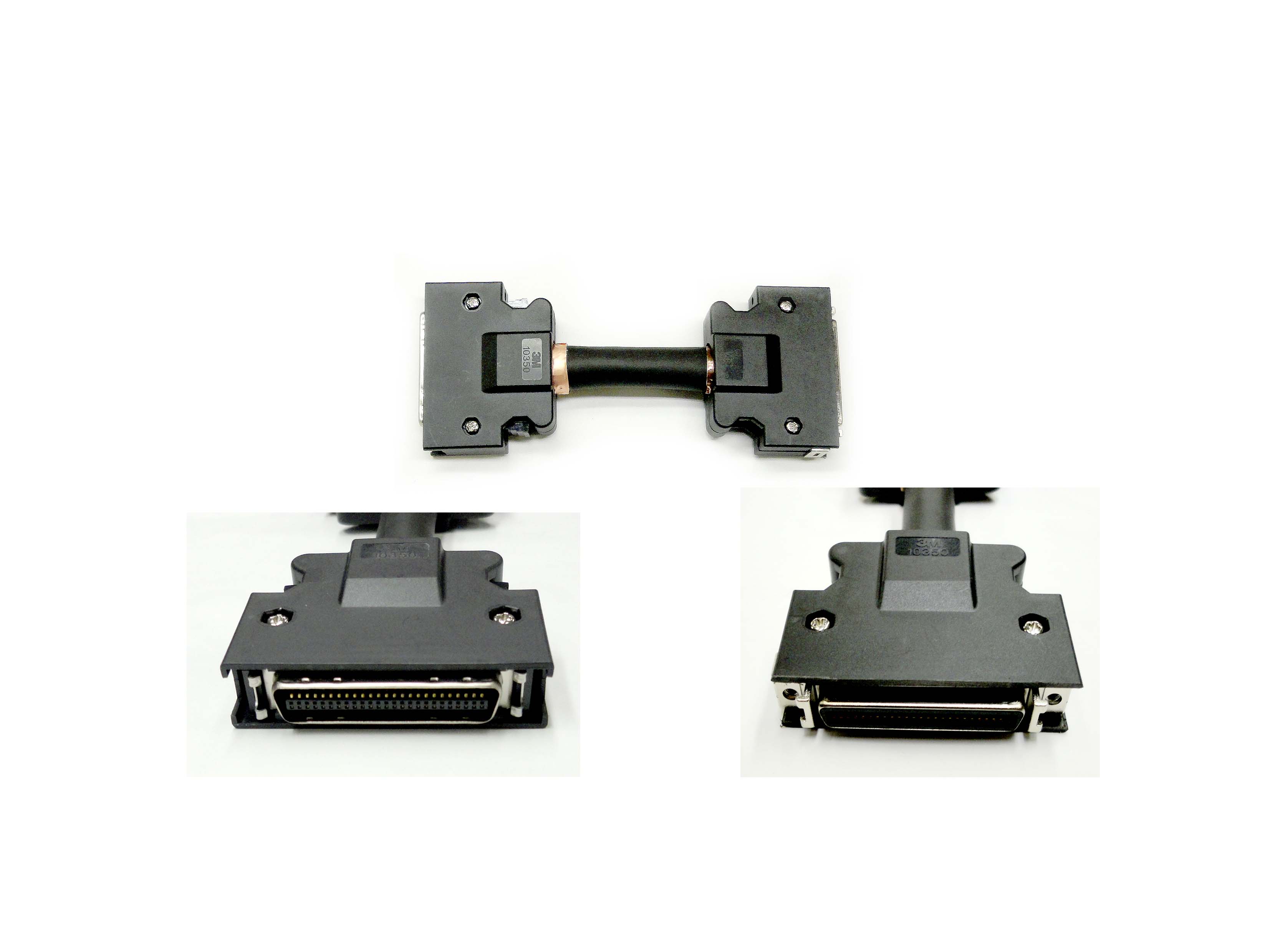

MDR50P(プラグ)/(レセプタクル)のケーブル加工

・ケーブル:

サンライトSX 0.2sq-25P

L= 100



・コネクタ1:10150-3000PE

(3M)

カバー:10350-52FO-008



・コネクタ2:10250-6212PL

カバー:10350-52FO-008 (一部切削加工)






カテゴリ: 接続ケーブル
Posted 2012/05/17 19:22:54 by sakamoto
