特殊ケーブル製作の事例

(FAS-3401)-(10268-0200EL)コネクタの加工



・ケーブル：FLEX-S4

            AWG28×34C



・左コネクタ：

　　　FAS-3401-2101-OBF

                (山一)



・右側コネクタ：

　　　10268-0200EL (3M)


Posted 2011/05/01 12:22:26 by sakamoto

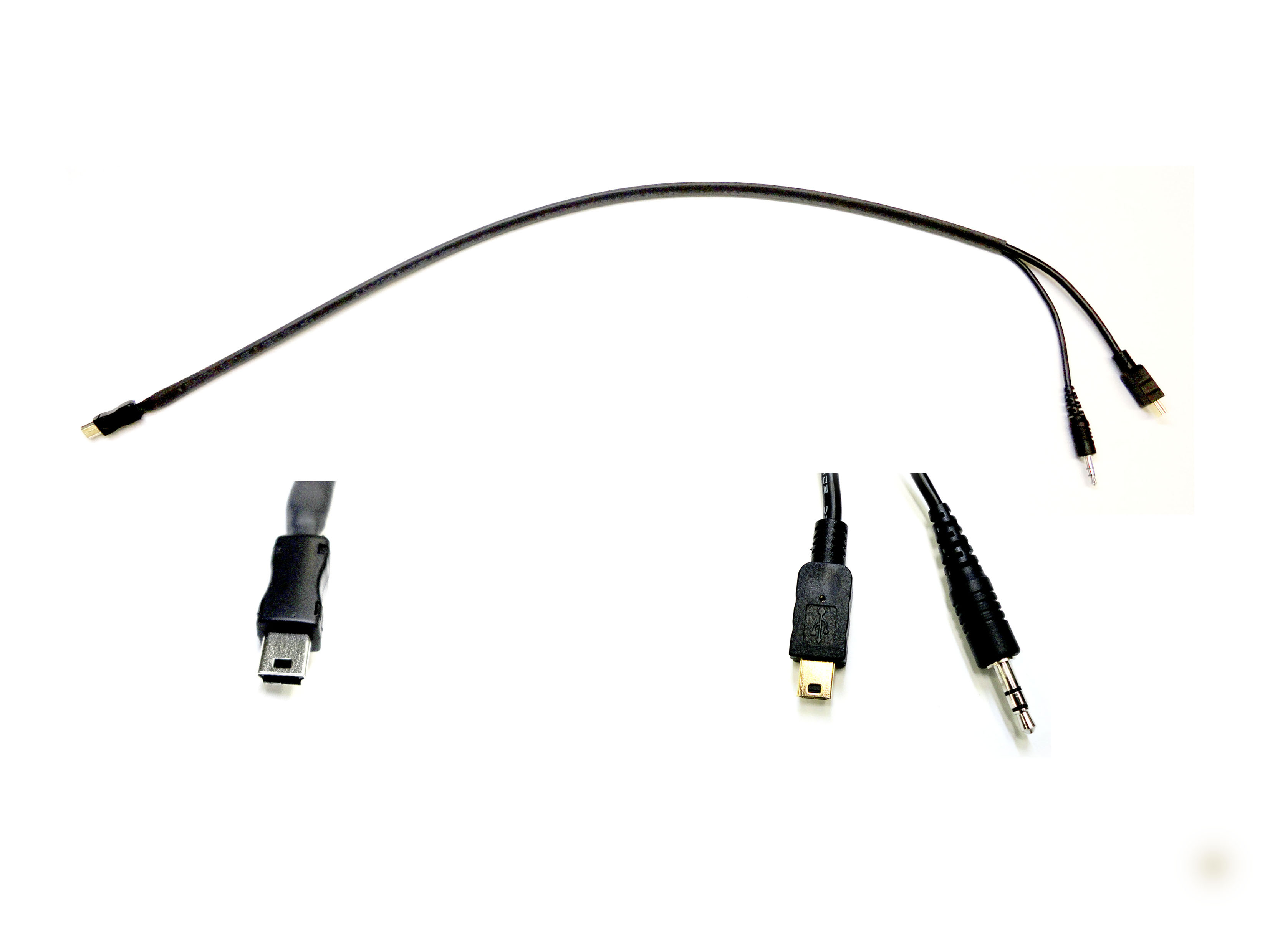

(USBミニB)-(USBミニB)コネクタケーブル



・ケーブル：USBケーブル



・左コネクタ：USBミニB



・右コネクタ：USBミニB

        　　

　　　　　　 ：ステレオミニプラグ


カテゴリ: USBケーブル加工
Posted 2011/04/19 23:48:54 by sakamoto

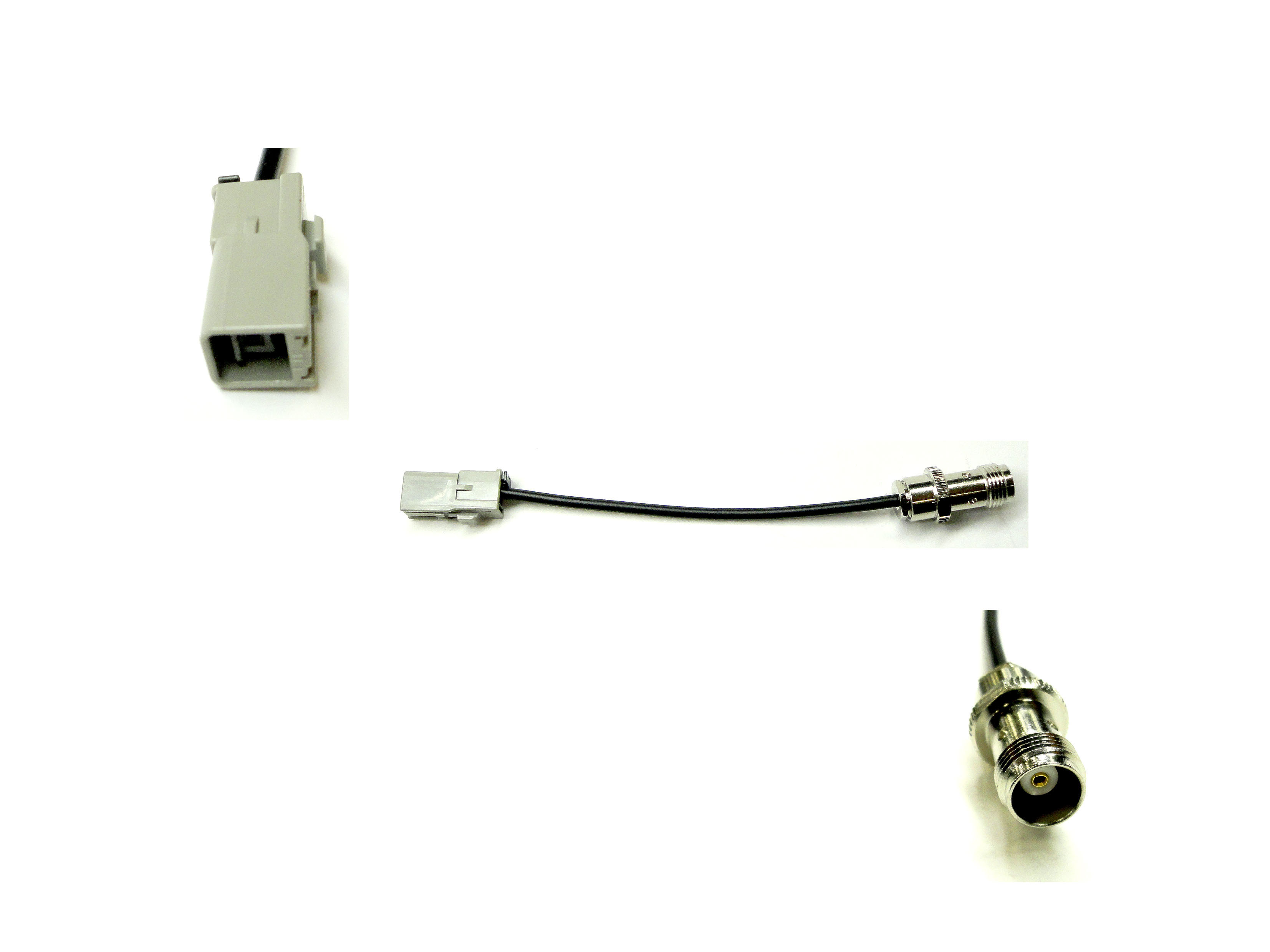

(GT5-1S)-(TNC-1.5J)コネクタのケーブル加工



・ケーブル：１.5DS-QEHV

              　  L= 100  (黒)



・左側コネクタ：

　　　　　　　GT5-1.5S-HU

            　　　　　 (ヒロセ)



・右側コネクタ：TNC-1.5J


カテゴリ: 同軸ケーブル
Posted 2011/04/10 20:39:35 by sakamoto

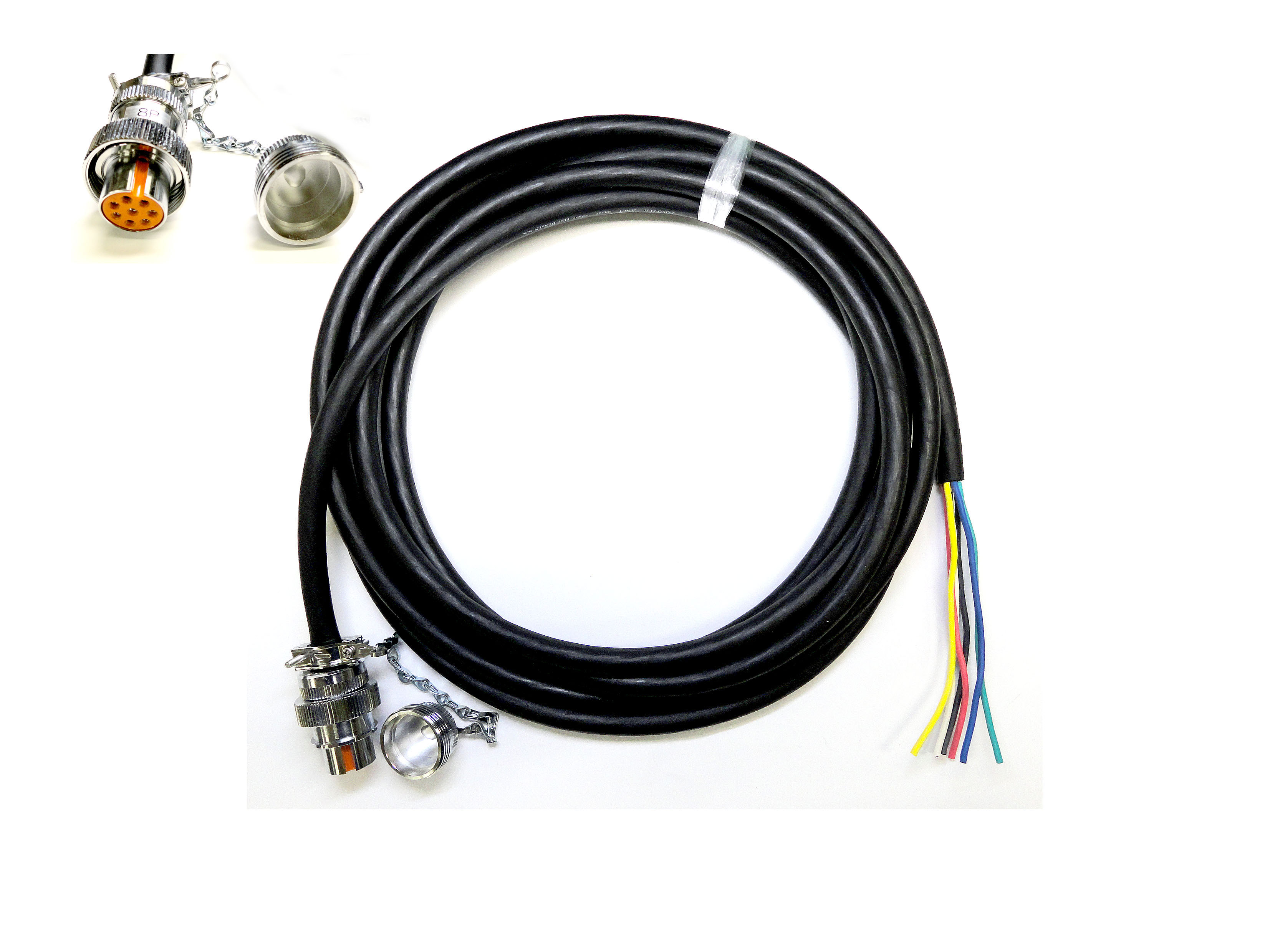

CF35-12005Cコネクタのケーブル加工



・ケーブル：

　　　    2PCNT 2sq×8C

                  5.5m



・丸型コネクタ：

　　　      CF35-12005C

                (日電商工)



・キャップ：CF35-Q




Posted 2011/04/09 23:40:32 by sakamoto

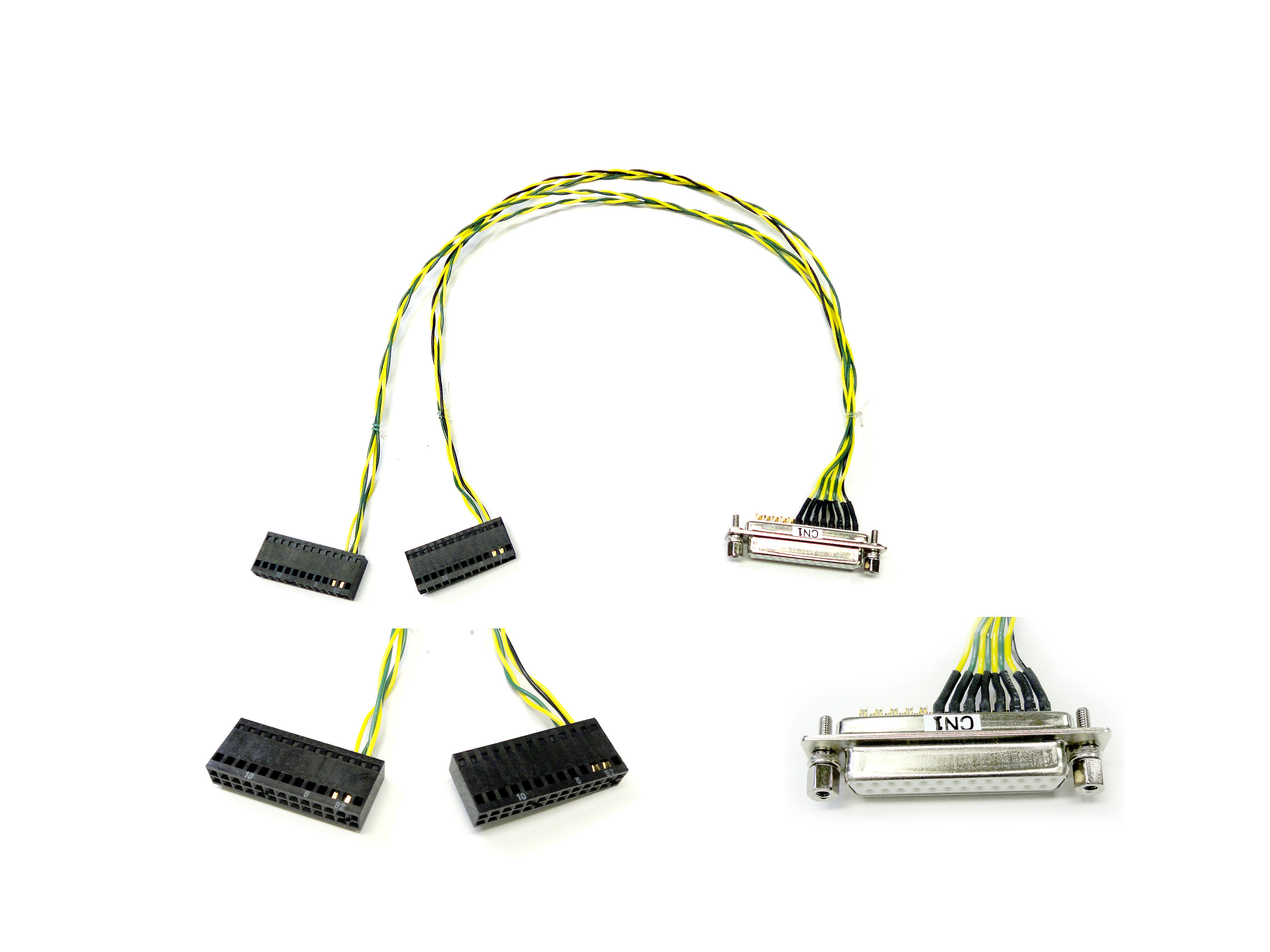

(PS-26SD-D4C2)-(D-sub25P)のケーブル加工



・ケーブル：UL1007 AWG28

                        L=370



・左側コネクタ：

　　　     　PS-26SD-D4C2

                       (JAE)



・右側コネクタ：17JE-13250-02-D1-A  (DDK)

                        (固定金具付き)




カテゴリ: 基板接続ケーブル
Posted 2011/04/06 16:22:07 by sakamoto

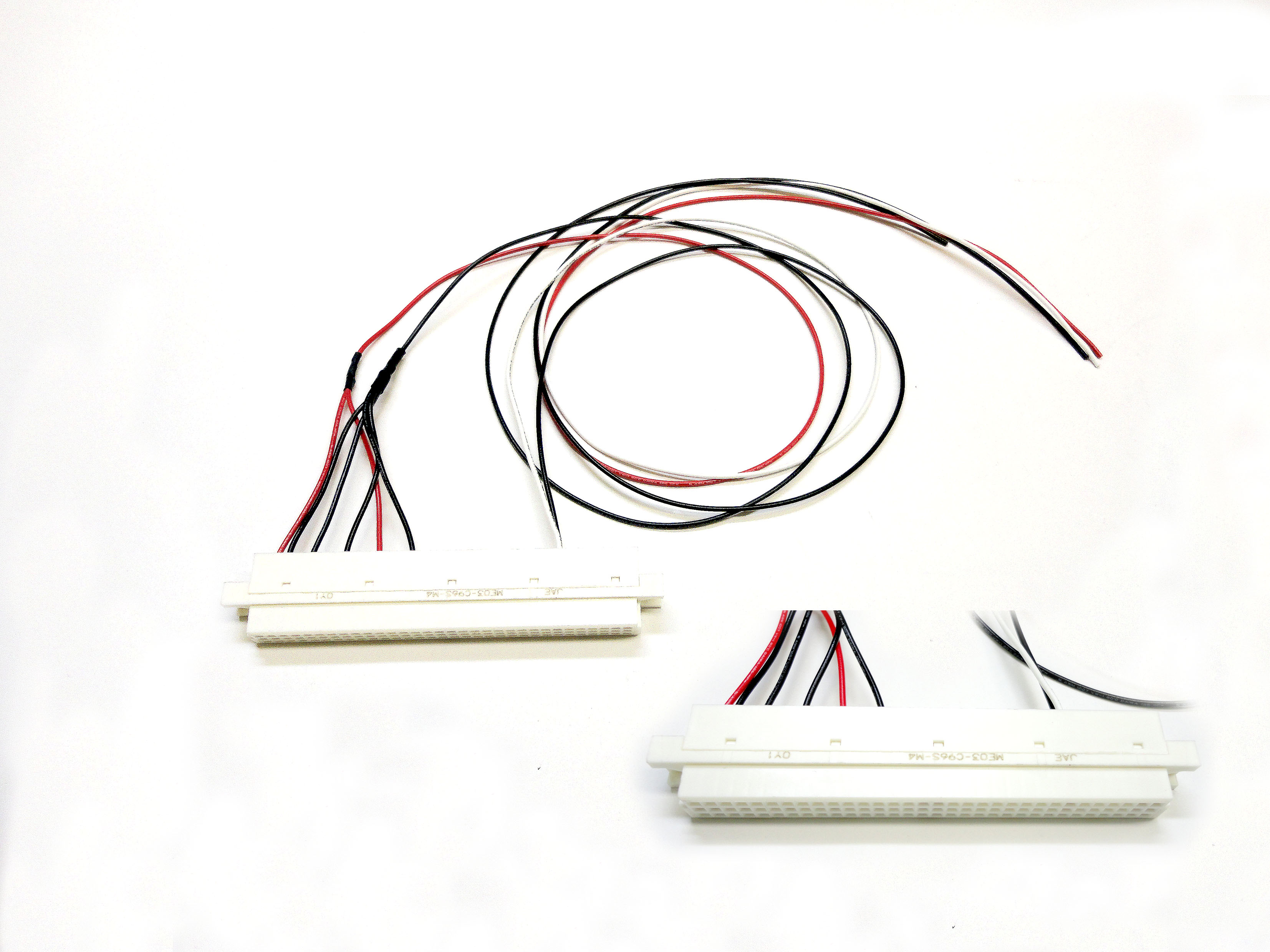

ME03-C96-M4コネクタのケーブル加工(2)



・ケーブルUL1571 AWG26



・コネクタ：

    ME03-C96-M4 (JAE)



・コンタクト：

　　ME03-SC2


カテゴリ: 基板接続ケーブル
Posted 2011/04/05 23:11:33 by sakamoto

CF30-08005Pコネクタのケーブル加工



・ケーブル：

        2PCNT 2sq×6C

                 L=5.5m



・丸型コネクタ：

　　　CF30-08005P

                (日電商工)

      CF30-T (キャップ)




Posted 2011/04/04 23:37:45 by sakamoto

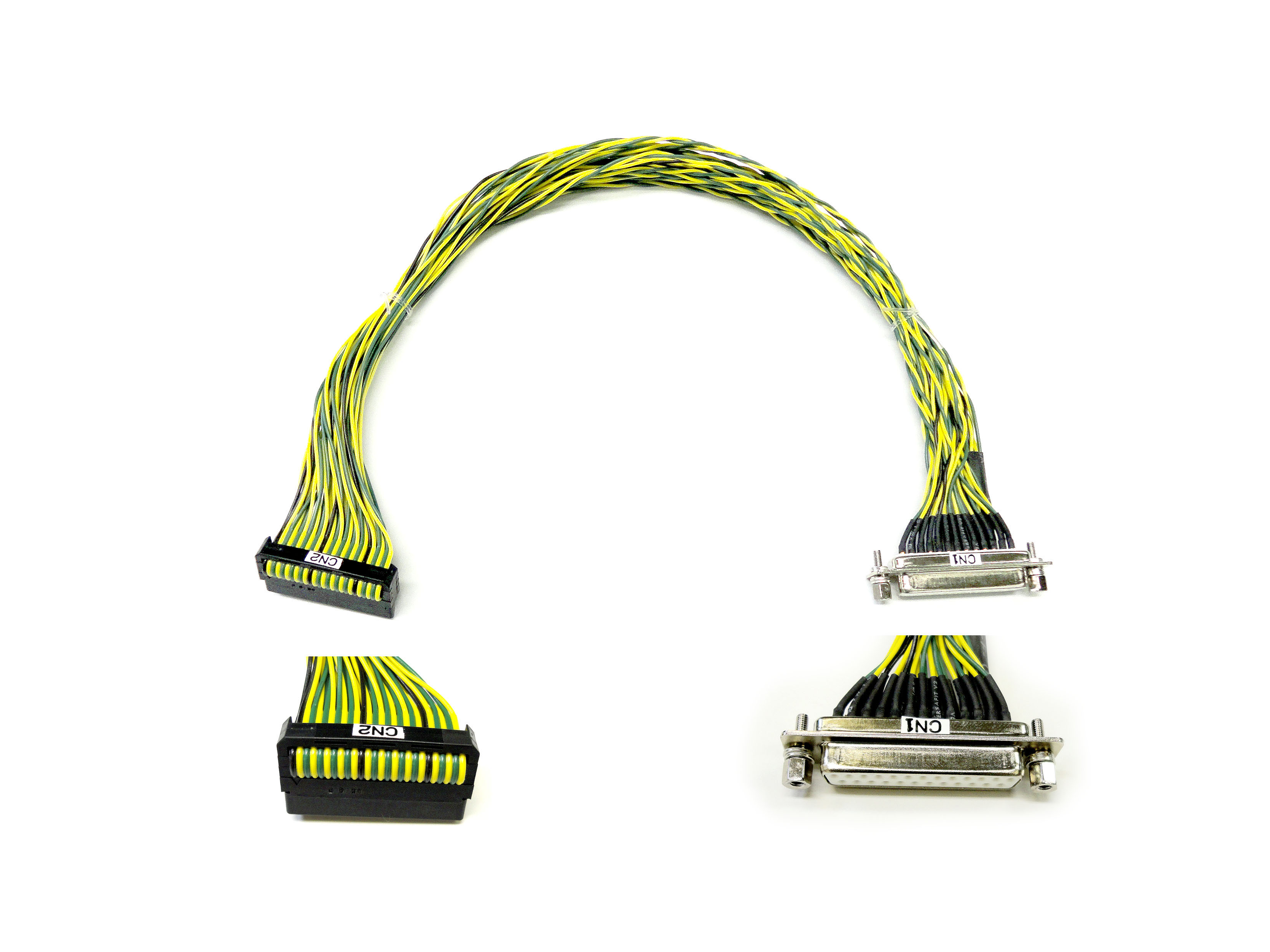

(FX2BA-52SA)-(D-sub25P)のケーブル加工



・ツイストフラットケーブル：

        UL20012-TW

                  AWG28×20P

                     L=370



・左側コネクタ：

　　　　FX2BA-52SA-1.27R (ヒロセ)



。右側コネクタ：

         17JE-13250-02-D1-A (DDK)

               (固定金具付き)




Posted 2011/04/03 16:22:01 by sakamoto

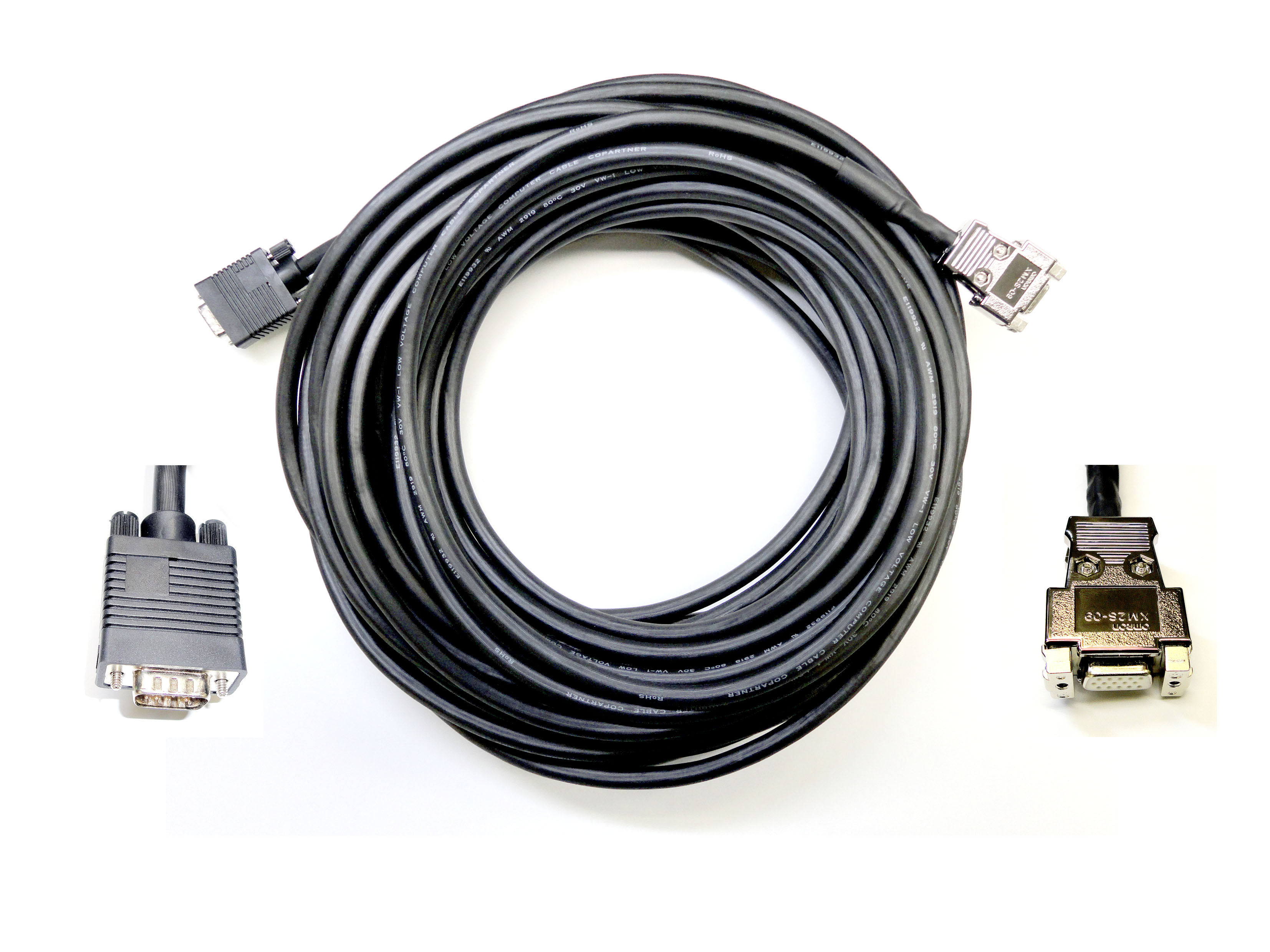

RGBケーブルの加工



・ケーブル：

　　　　アナログRGBケーブル



・左側コネクタ：

　　　　　ミニD-sub15P(オス)

　　　　　　　　　　インチネジ



・右側コネクタ：　ミニD-sub15P(メス)

　　　　　　　　　　　　　固定金具付き



・フード：XM2S-0913(オムロン)


カテゴリ: 接続ケーブル
Posted 2011/03/30 22:08:55 by sakamoto

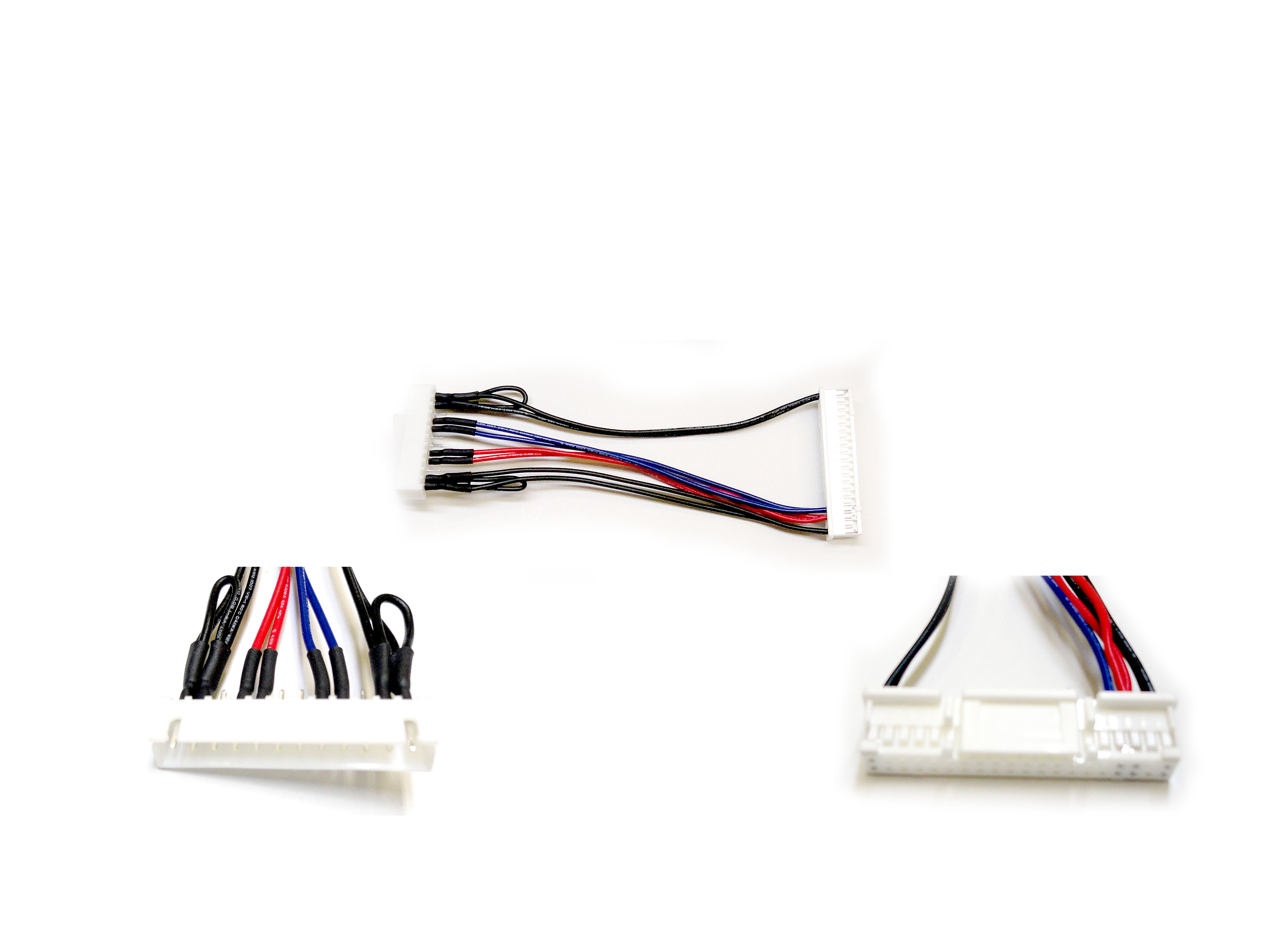

(B12B-XH-A)-(PUDP)コネクタのケーブル加工



・ケーブル：UL1007 AWG24

       (黒、赤、青)　　L=100



・左コネクタ：B12B-XH-A

                          (JST)



・右コネクタ：PUDP-40V-S (JST)



  コンタクト：SPUD-001T-P0.5




カテゴリ: 基板接続ケーブル
Posted 2011/03/09 22:09:07 by sakamoto
