特殊ケーブル製作の事例

(B12B-XH-A)-(PUDP)コネクタのケーブル加工



・ケーブル：UL1007 AWG24

       (黒、赤、青)　　L=100



・左コネクタ：B12B-XH-A

                          (JST)



・右コネクタ：PUDP-40V-S (JST)



  コンタクト：SPUD-001T-P0.5




カテゴリ: 基板接続ケーブル
Posted 2011/03/09 22:09:07 by sakamoto

(DF1B)-(DEU-9PF)コネクタのケーブル加工

 ・ケーブル：TKVVBS

      5P×0.2T(立井電線)

                L= 600

・左コネクタ：

　　　DF1B-5S-2.5R(ヒロセ)

・コンタクト：DF1B-2428SC



・右コネクタ：DEU-9PF-FO(JAE)

・コンタクト：030-50635

・カバー：17JE-09HL1-1C-CF



・カバー：17JE-09LH1-1C-CF


カテゴリ: 基板接続ケーブル
Posted 2011/03/08 21:05:17 by sakamoto

ME03-C96-M4コネクタのケーブル加工



・ケーブル：UL1571 AWG26

                     ( 赤、黒 )



・コネクタ：ME03-C96-M4

                        (JAE)

 ・コンタクト：ME03-SC2


カテゴリ: 基板接続ケーブル
Posted 2011/03/06 13:39:14 by sakamoto

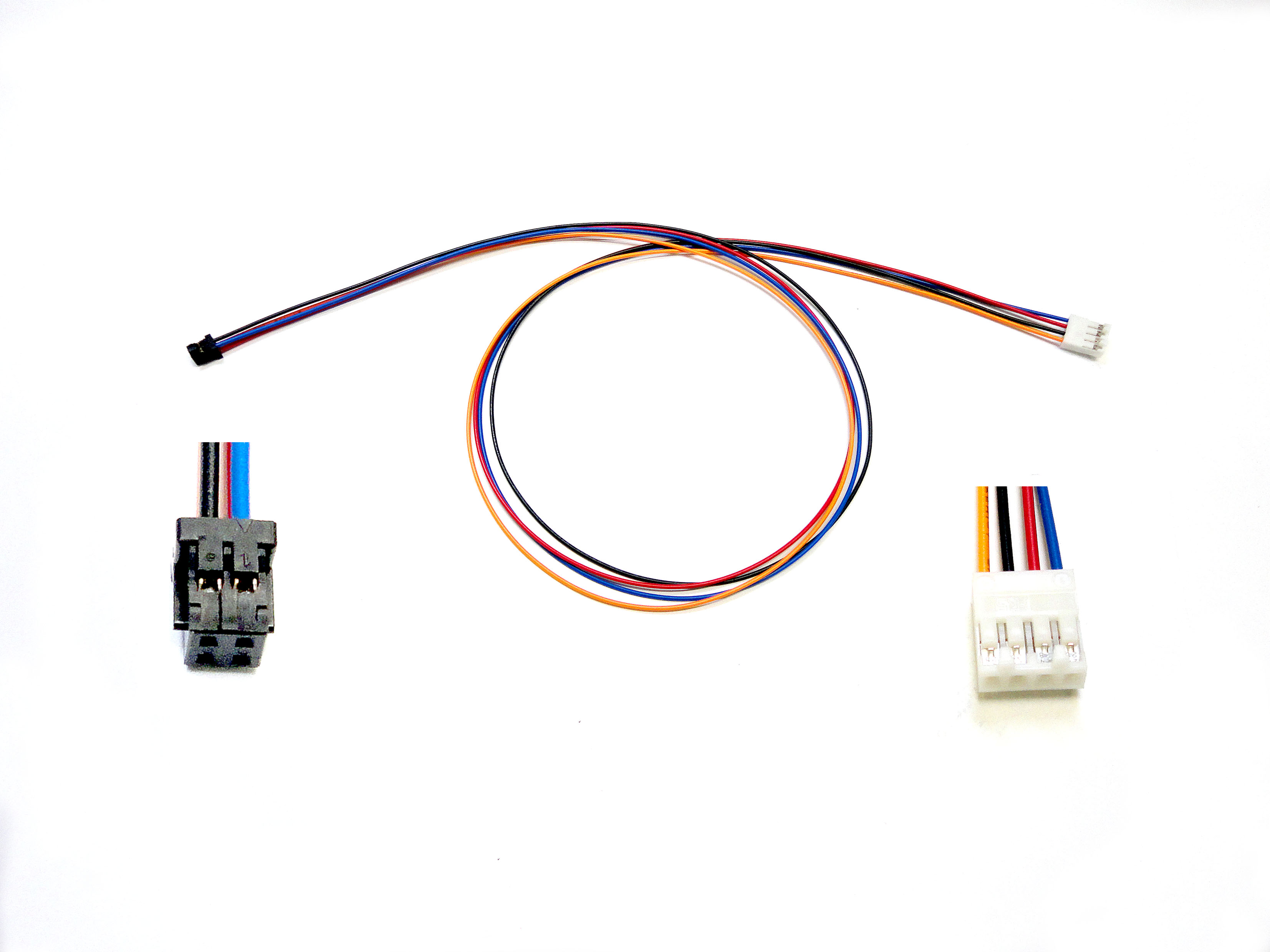

(DF11-4DS-2C)-(DF1B-4S-2.5R)コネクタの加工

・ケーブル：UL1007 AWG28

　　　　　   （青、赤、黒、橙）　　

                     L=600



・コネクタ：DF11-4DS-2C

                     (ヒロセ)

 コンタクト：DF11-2428SCFA



・コネクタ：DF1B-4S-2.5R

 コンタクト：DF1B-2428SCFA


カテゴリ: 基板接続ケーブル
Posted 2011/02/28 20:58:22 by sakamoto

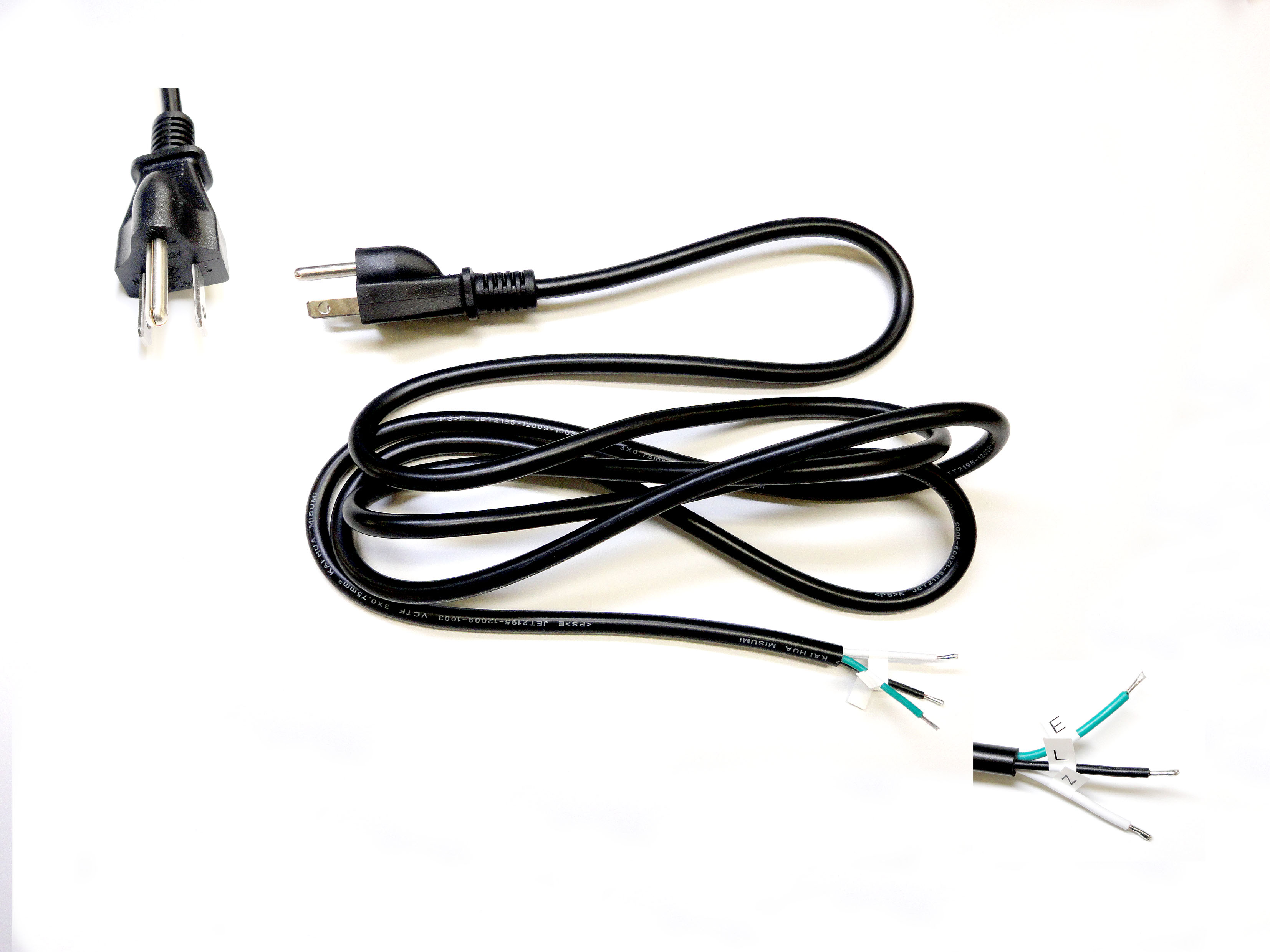

AC電源ケーブル



・ケーブル：VCTF0.75×3C

 　　　　　   （2m） 7A/125V



・プラグ：平型2P+アースピン

　　　　　 　       (Aタイプ)



・反対側：ヨビ半田加工


カテゴリ: 電源ケーブル
Posted 2011/02/27 19:39:47 by sakamoto
(Updated 2011/02/27 19:40:35)

A1-10D-2.54Cコネクタのケーブル加工



・ケーブル：UL1571 AWG22

                    L=50



・コネクタ：A1-10D-2.54C

　　　　　　　　(ヒロセ電機)



　・コンタクト：A1-2226SCC




カテゴリ: 基板接続ケーブル
Posted 2011/02/26 13:04:26 by sakamoto

XHP-9コネクタのケーブル加工

 ★ケーブル：

      VCTF-0.3sq×4C



★コネクタ：XHP-9 (JST)



　・コンタクト：

            BXH-001T-P0.6



 ・棒端子：1.25-13.5V-ST-C (ニチフ)


カテゴリ: 接続ケーブル
Posted 2011/02/24 22:13:42 by sakamoto

DU-50P-FORコネクタのケーブル加工



・ケーブル：UL20276HB

                  AWG26×25P

                         L=2m



・コネクタ：

　　    DU-50P-FOR(JAE)



・コンタクト：030-50641(オス)



・カバー：DD-C1-J17-S6R


カテゴリ: 延長ケーブル
Posted 2011/02/23 23:07:02 by sakamoto

D-sub9P(メス)-高密度15P(メス)コネクタの加工

★ケーブル

 　　 ：サンライトSX0.3sq-2P

  　　：KVC-36 0.3sq×2C

  　　： UL1007AWG22(青)

 　　　　　　　　　L=1ｍ



★コネクタ：

    　　　17JE-13090-02-D1-A (DDK)

 　　カバー：17JE-09H-1C-CF

     　　   (固定金具インチ付き)



　・高密度コネクタ：HD15SS

  　　　　　カバー：17JE-09H-1C-CF(ロングネジタイプ)



　・DCジャック：MJ-096N (マル信無線)




カテゴリ: 接続ケーブル
Posted 2011/02/22 22:08:10 by sakamoto

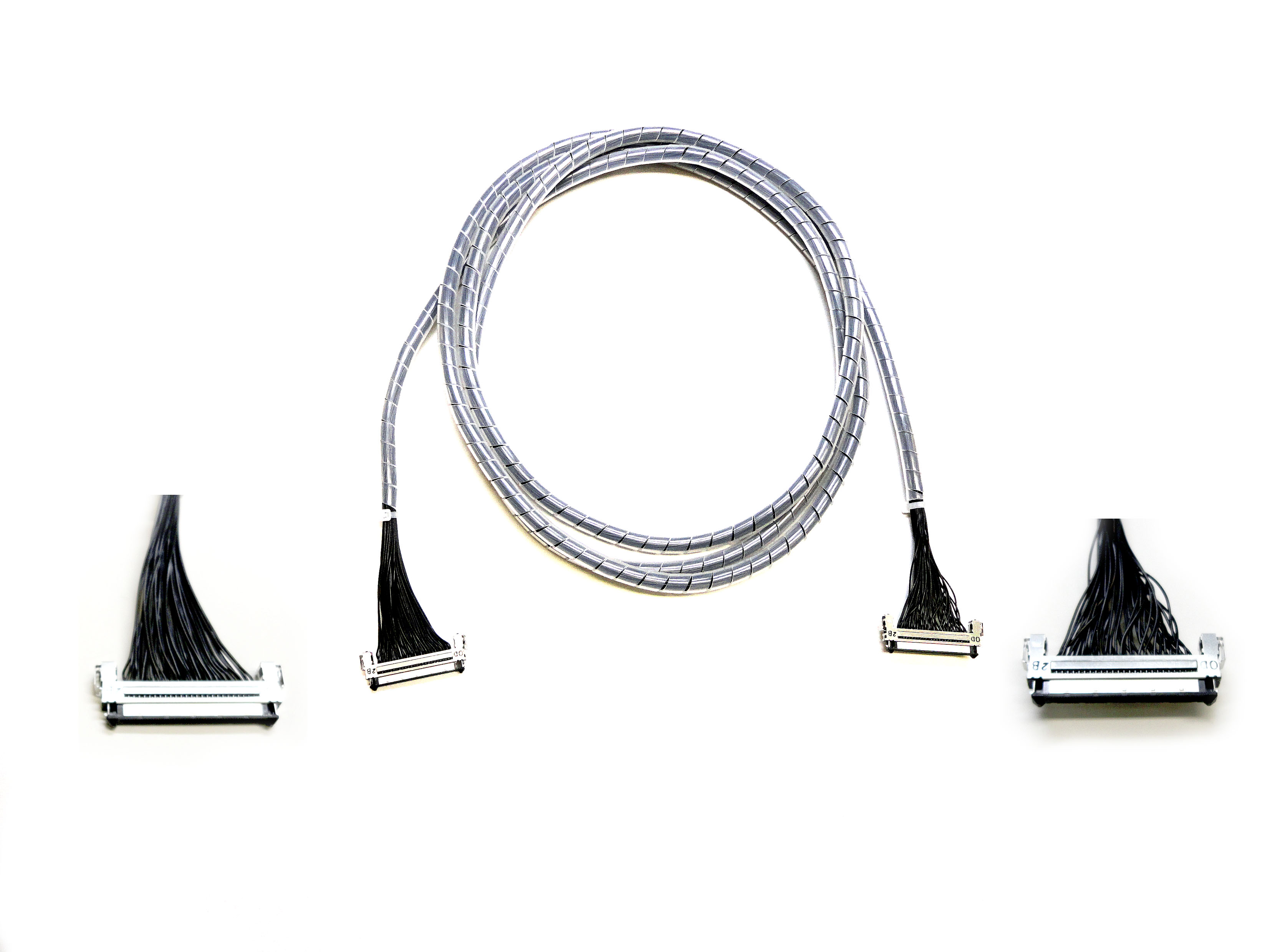

LVDSケーブルの加工(5)



★ケーブル：UL1571AWG30

    黒　L=2m  1:1 フル配線

　　　　（スパイラルチューブ）



★コネクタ：FX15S-51P-C

                     (ヒロセ)

  ・コンタクト：FX15-3032PCFB


カテゴリ: LVDSケーブル
