特殊ケーブル製作の事例
(8925E-100)-(HDDB-50S)コネクタの加工
★ケーブル：FLEX-S2
AWG30×50C 2枚
★コネクタ1：
8925E-100-179-F
(KEL)
★コネクタ2：HDDB-50S(05)
SHR-06Vコネクタのケーブル加工
★ケーブル：UL1513
AWG30（黒） L=780
収縮チューブ
★コネクタ：SHR-06V-S-B
(JST)
コンタクト：SSH-003T-P0.2
(D-sub)-(PHR)コネクタのケーブル加工
★ナイロンのケーブル挿入
側をシリコンで固め、収縮
チューブで覆ったものです。
★ケーブル：UL20276
AWG26×3C,×2P
(L=1m)
★コネクタ：XM2A-0901(オムロン)
カバー：XM2S-0911
SSH-003T-P0.2Hピンの圧着加工
★ケーブル：UL1571AWG28
(赤、黒、緑、黄、青、白、灰）
L = 810
★ビニールチューブ：Φ6
L = 610
★コンタクト：SSH-003T-P0.2H
(JST)

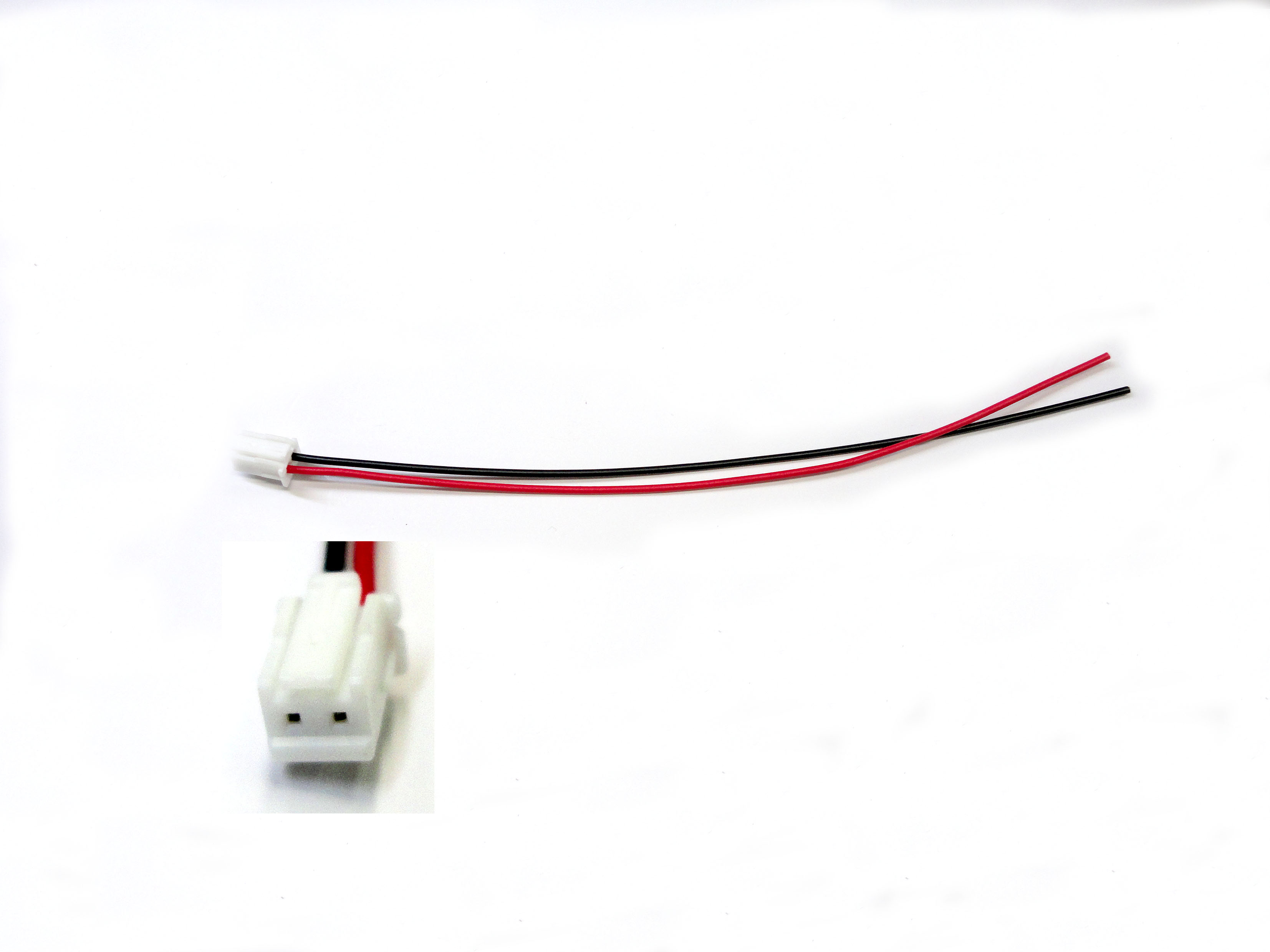

XAP-02V-1コネクタのケーブル加工
★ケーブル：UL1007AWG24
( 赤 , 黒 ) L=150
★コネクタ：XAP-02V-1
(JST)
コンタクト：SXA-001T-P0.6
(Updated 2011/01/27 22:46:23)
EHR-6コネクタのケーブル加工
★ケーブル：UL1007
AWG24 L=50
★コネクタ：EHR-6 (JST)
コンタクト：SEH-001T-P0.6
(Updated 2011/01/26 20:39:25)

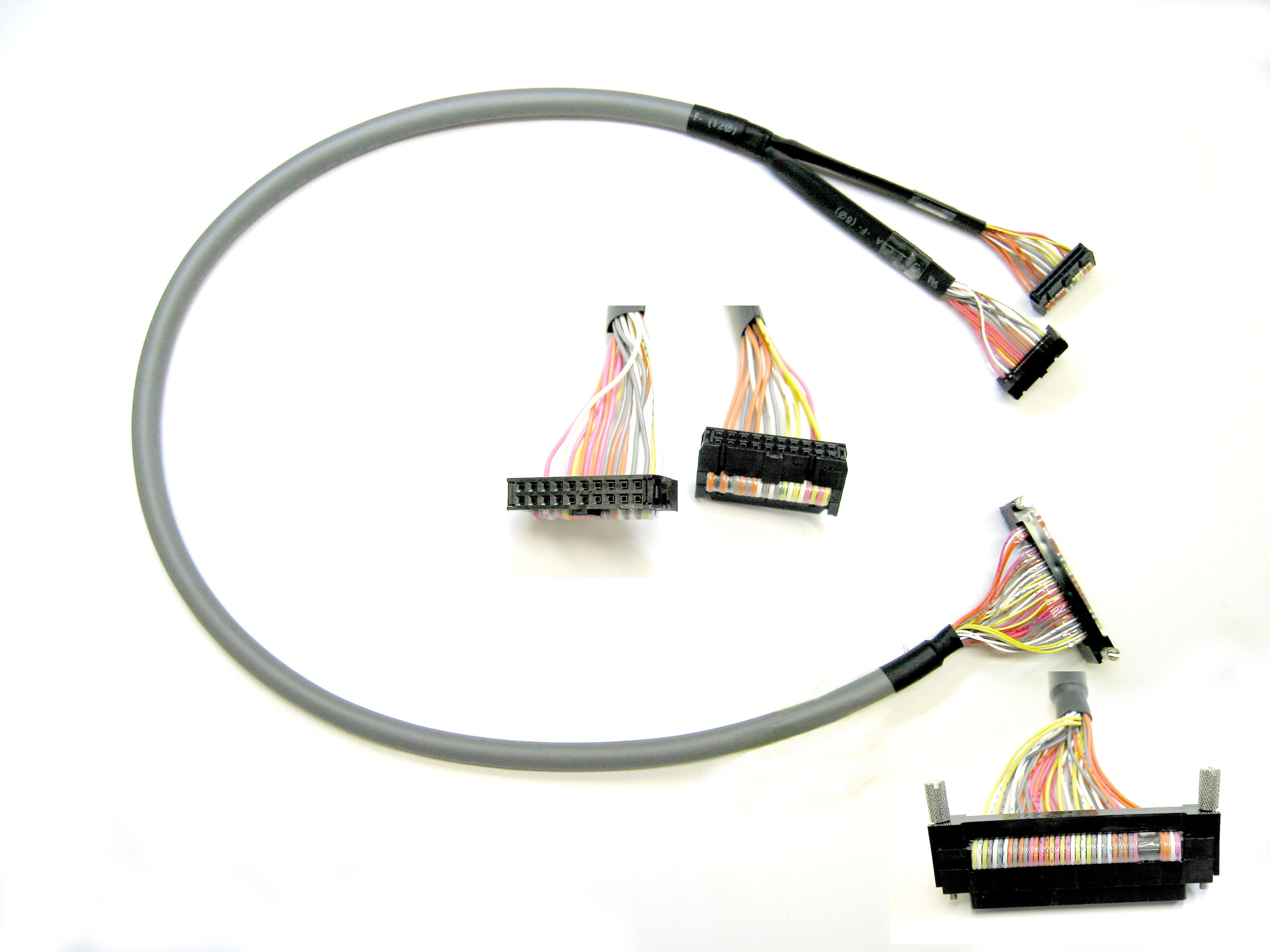

(HIF3BA)-(FCN-367)コネクタのケーブル加工
★ケーブル：UL2464
AWG28×20P-IFVV-SB
(フジクラ)
★コネクタ：
HIF3BA-20D-2.54R
(ヒロセ)
：FCN-367J040-AU-F (富士通)
(USB)-(RJ-45)のカールコード
★LANカールコードの一方
にRJ-45コネクタを加工した
もの。
★ケーブル：
ＬＡＮカールコード
最大長 1.2m
★コネクタ：USB-A
：RJ-45
DF13-4S-1.25Cコネクタの加工
★USBケーブルに,コネクタ
DF13を加工したもの。
★コネクタ：DF13-4S-1.25C
(ヒロセ)
・コンタクト：DF13-2630SCFA(04)
HLR-02Vコネクタのケーブル加工
★UL1007の線材に、
HLR-02Vコネクタを加工し、
リレー組み立てしたもの。
★ケーブル：UL1007 AWG18
( 赤、白、黒 )
★オムロンリレー：G3TA-0 DX02VS 12V
★コネクタ：HLR-02V (JST)
コンタクト：BSF-21T-P1,4
