特殊ケーブル製作の事例
フラット・バラ線の変則加工
★制御用基板の圧接コネクタを、4連
結に接続した後、かなり離れた場所の
機器に、つなぐケーブルですが、
このコネクタは、圧接用でないため、
バラ線を、半田付けした製品です。
AMP１－１８７２７８６３－０コネクタケーブル
★インジェクション用制御機器の
ケーブルで、タイコウアンプ製の
二種類のコネクタを使用。
★この二種類のコネクタは、誤挿入防
止の為に、リブの位置が違うだけの
コネクタです。
・ケーブル；S-CIC 0.18×40C (長岡電線）
・コネクタA;1-18727863-0 (AMP)
・コネクタB;2-18727863-0 (AMP)
NJC28メタコンのケーブル加工
★ロボットアームの制御ケーブルで、
シールド付きのロボットケーブルに、
メタルコネクタを、半田付け加工し、
反対側には、マークチュウブを入れ
Y端子圧着加工した製品です。
・ケーブル；NAMFSB AWG25×15P
・コネクタ；NJC28-24PM （七星科学）
PLC変換アダプタケーブル
★PLC変換アダプタケーブルです。
現在使用しているシーケンサーを取り
替える際、配線の変更も必要となる。
それを省く為の物が、この変換アダ
プタケーブルです。
・ケーブル；UL1007 AWG２２
・コネクタ；FCN-361J040-AU (富士通）
・カバー；FCN-360C040-C （富士通）
RS-232Cケーブル(1)
★PCから、制御する基板のコネクタに
接続するタイプの、RS-232Cケーブル
です。
★いろんなタイプのRS-232Cケーブ
ルを、シリーズで掲載していきます。
RG-188U同軸ケーブル加工
★パネル取り付け用コネクタを使用
して、BOXの機器より引き出して、リヤ
パネルに接続するための、ケーブル
です。
・ケーブル；RG-188U
・左側コネクタ；２２５３９８－７（アンプ）
・右側コネクタ；TSB-P188U（東光電子）
タイコウアンプ樹脂コネクタケーブル
★耐油性、柔軟性の高いケーブルに
タイコウアンプ製の、樹脂コネクタを
両端に、半田付け加工した製品です。
・ケーブル；サンライト３DX 0.5sq-4C
・左側コネクタ；基板用 （支給）
・右側コネクタ；１８２６４７－１ （アンプ）
クランプ；１８２６５８－１ （アンプ）
ELP,VHRコネクタの圧着加工
★基板から、ボックスの中継コネクタ
への配線ケーブルです。
・ケーブル；UL1007 AWG１８
・左側コネクタ；VHR-5N （日圧）
・右側コネクタ；ELP-06V （日圧）

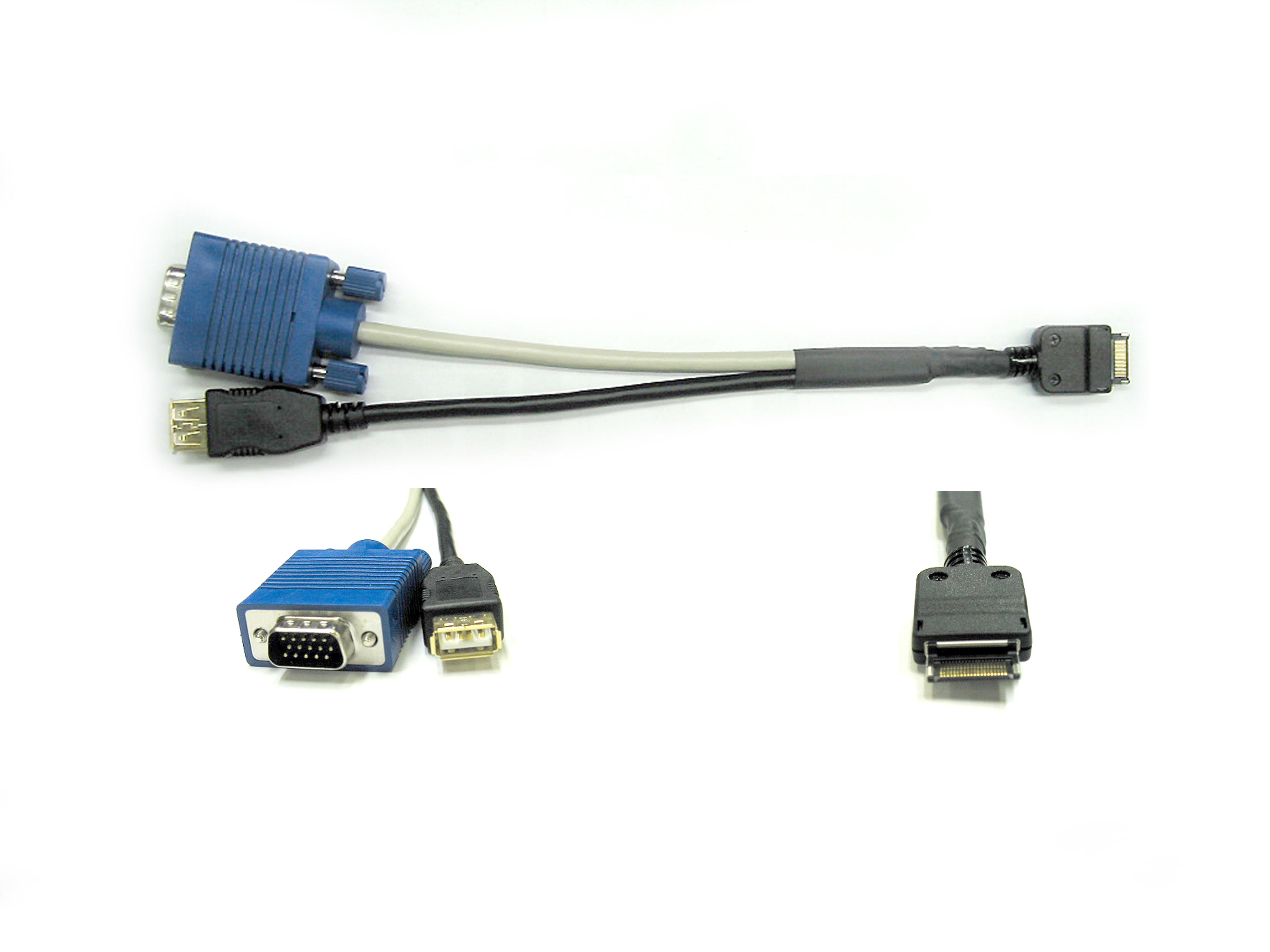

LX-40超薄型コネクタケーブル
★実装高さ２．０ｍｍで、超低背のイン
ターフェイスコネクタを使用して、モニ
ター用とUSBに変換する、アダプター
ケーブルです。
・ケーブル；複合同軸ディスプレイケーブル
；耐ノイズ性の高い二重シールドケーブル
・コネクタ；D-sub高密度１５ピン（オス）
；USBのAタイプ（メス）
；LX４０－２０P （ヒロセ電機）
(Updated 2009/11/08 17:52:12)
