特殊ケーブル製作の事例

カテゴリ 接続ケーブル の記事

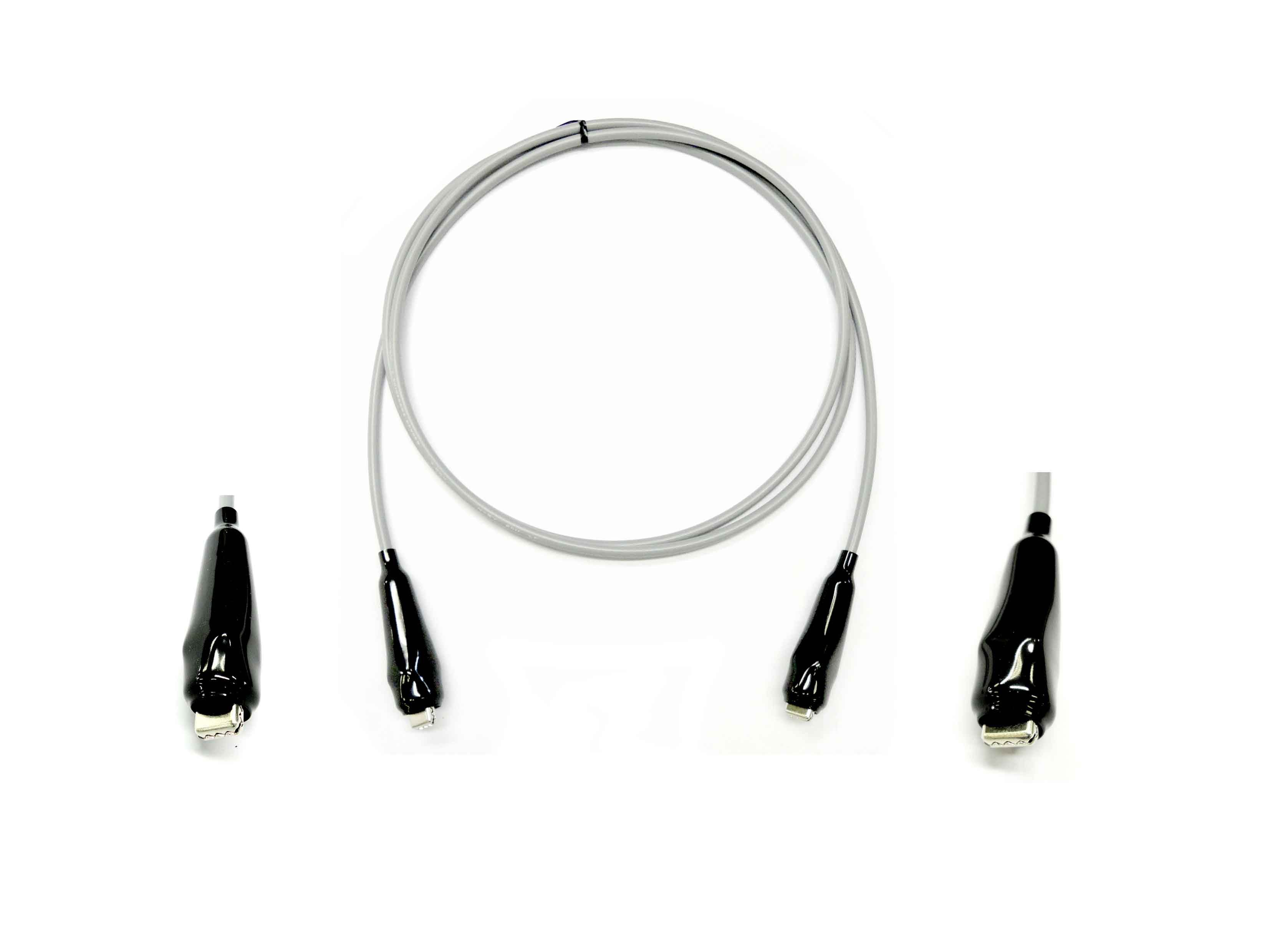

7.5KV高圧ケーブルの加工



・ケーブル:ネオン電線

       7.5KV N-EV  2sq

                    L= 2m



・ワニ口クリップ:

        WTN1224A(黒)






カテゴリ: 接続ケーブル
Posted 2011/09/16 20:28:22 by sakamoto

51021-1000コネクタのケーブル加工

・ケーブル:

       UL1340 AWG26

            (青)     L= 300



・コネクタ:51021-1000

                  (モレックス)

 コンタクト:50398-8100






カテゴリ: 接続ケーブル
Posted 2011/09/15 19:10:28 by sakamoto

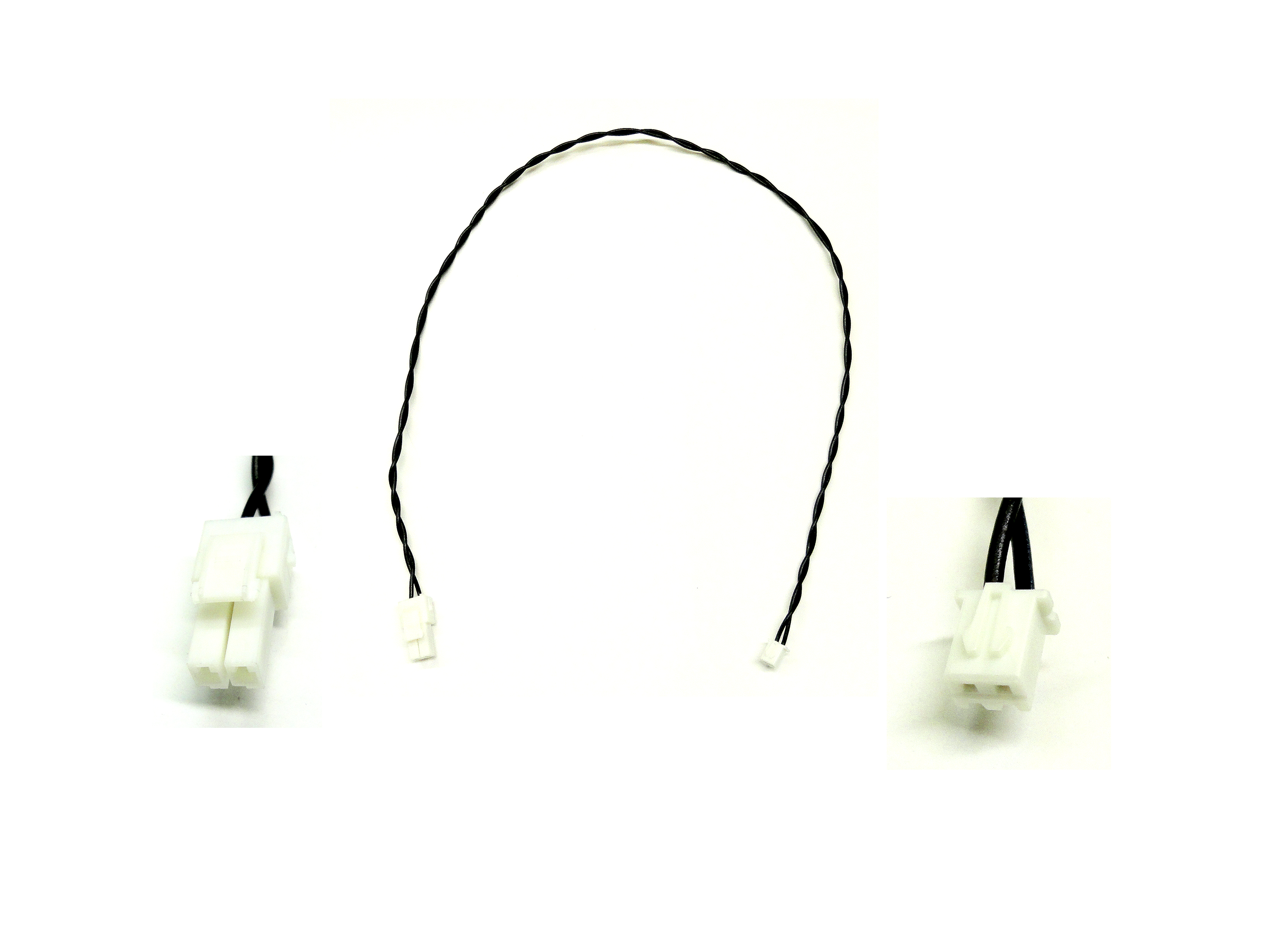

(177898-1)-(XHP-2)コネクタのケーブル加工

・ケーブル:

      UL1007 AWG24

               L= 500



・コネクタ:177898-1

                  (AMP)

  コンタクト:177914-1



・コネクタ:XHP-2 (JST)

  コンタクト:SXH-001T-P0.6




カテゴリ: 接続ケーブル
Posted 2011/09/14 16:57:36 by sakamoto

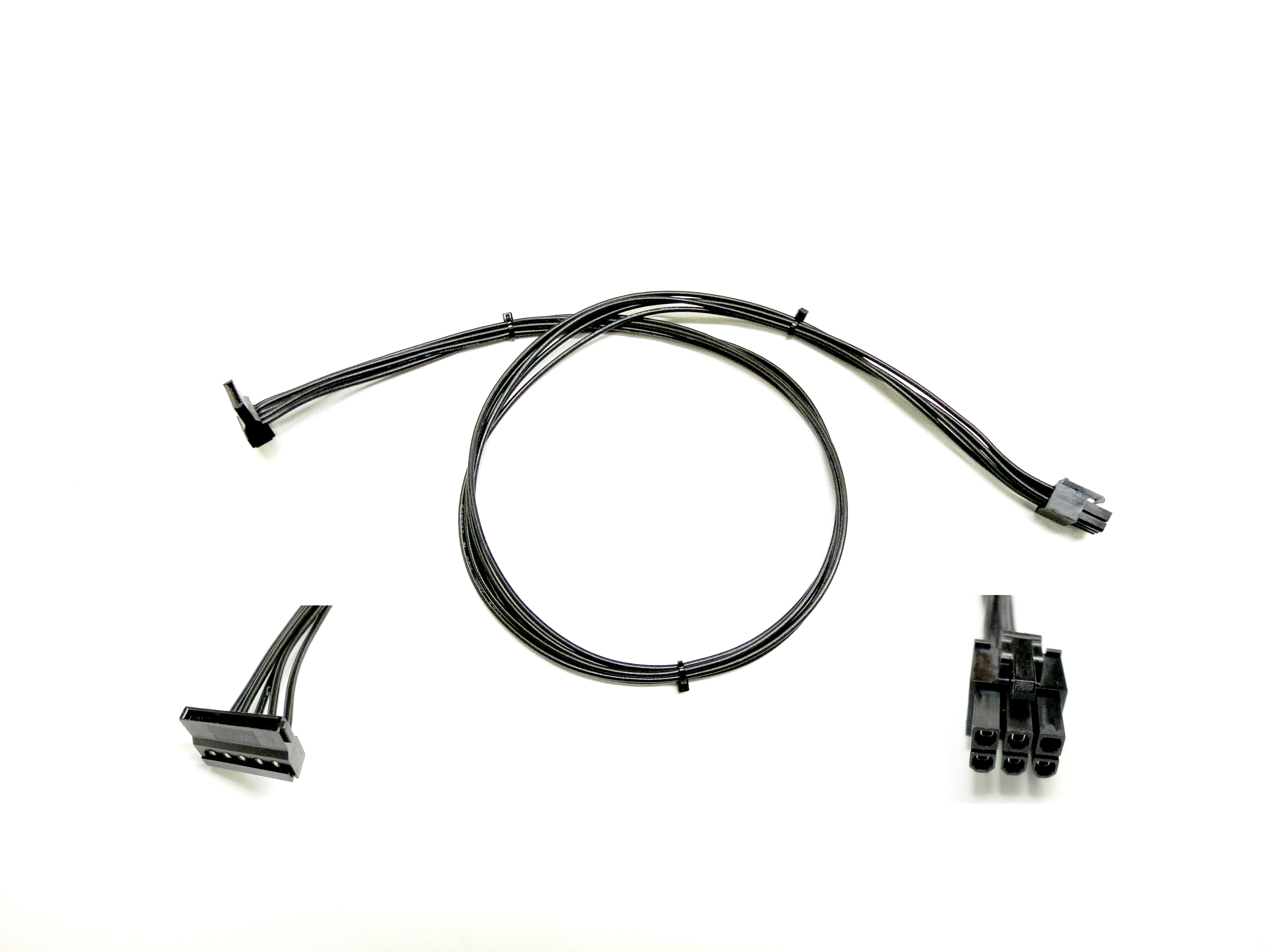

PCI-E6コネクタの加工

★支給ケーブルの改造



・ケーブル:

    UL1007 AWG22

                L= 700



・コネクタ:PCI-E6

              (モレックス)

 コンタクト:5556T




カテゴリ: 接続ケーブル
Posted 2011/09/13 20:50:10 by sakamoto

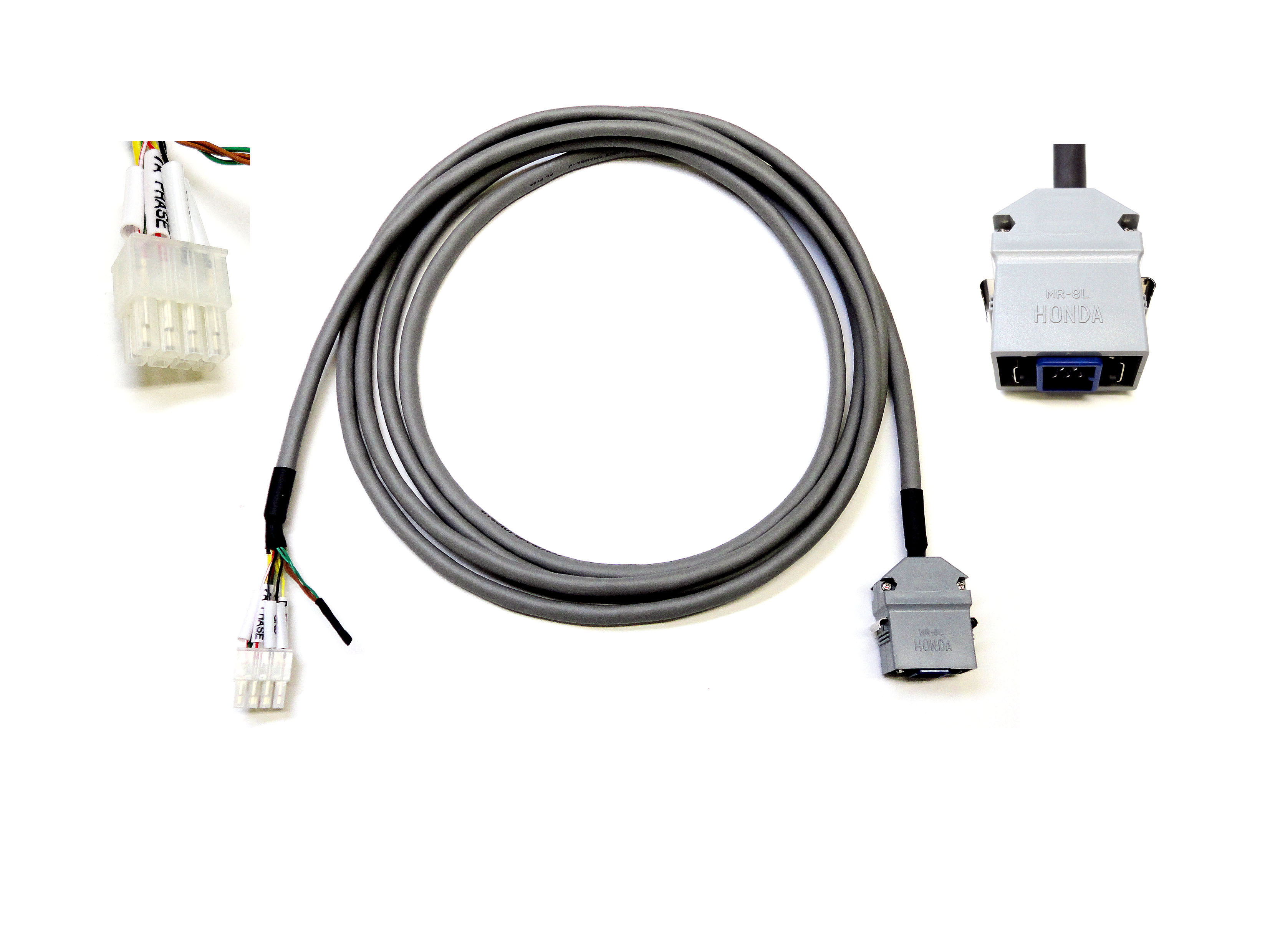

(5557-06R)-(MR-8M)コネクタのケーブル加工

・ケーブル:

   UL2464 AWG24-5P

                L= 2500



・コネクタ:5557-06R

             (モレックス)

 コンタクト:5556TLS



・コネクタ:MR-8M (本田通信)

  カバー:MR-8L+


カテゴリ: 接続ケーブル
Posted 2011/09/12 22:03:20 by sakamoto

XHP-4コネクタのケーブル加工

・ケーブル:VVC 30×7/0.18

                    L= 5200



・コネクタ:XHP-4 (JST)

      XHP-5

      XHP-6

      XHP-9

・コンタクト:BXH-001T-P0.6


カテゴリ: 接続ケーブル
Posted 2011/09/12 00:03:51 by sakamoto
(Updated 2011/09/12 00:05:31)

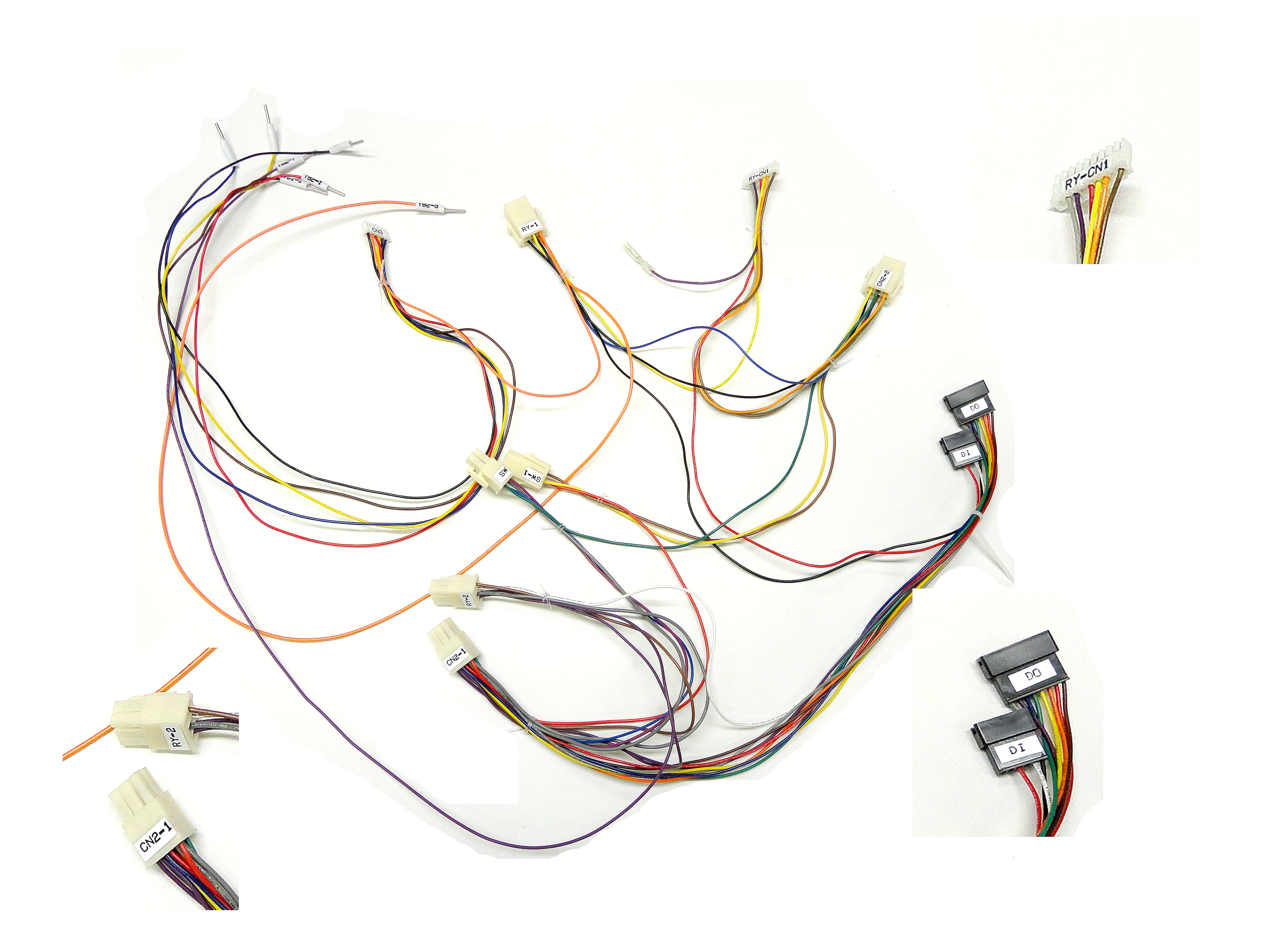

(172167-1)-(SMR-08V)コネクタのケーブル加工

・ケーブル:UL1007 AWG24

          黄、茶、青、橙。緑、

          紫、黒、赤、灰

           L=200~850



・プラグハウジング:(JST)

        172167-1(4P)

            172168-1(6P)

            172169-1(9P)

・コンタクト:170365-1

            170366-1(2本付用)

            171639-1(3本付用)



・コネクタ:SMR-06V-B(JST)

              SMR-08V-B

・コンタクト:SYM-001T-P0.6






カテゴリ: 接続ケーブル
Posted 2011/09/04 20:16:38 by sakamoto

RS-232Cケーブル加工

・ケーブル:

   サンライトSX 0.3sq-5P

                      L= 3m



・コネクタ:

     17JE-13090-02-D1-A

                    ( DDK )

・カバー:17JE-09H-1C-CF


カテゴリ: 接続ケーブル
Posted 2011/09/01 23:16:47 by sakamoto

(DB-9SS)-(UFS-16B)コネクタのケーブル加工

・ケーブル:

      サンライトSX 0.3sq-2P

                    L= 3400



・コネクタ 1:DB-9SS

  カバー:DE-C8-J9-F11R

                   (JAE)



・コネクタ 2:UFS-16B-04 (山一電機)

  コンタクト:66-1-BF




Posted 2011/08/21 16:02:04 by sakamoto

PRC05コネクタのケーブル加工



・ケーブル:KDF 0.2sq×3P

        L= 2000    (倉茂電工)



・コネクタ:PRC05-8M

            (多治見無線)


カテゴリ: 接続ケーブル
