特殊ケーブル製作の事例
ZER-09Vコネクタのケーブル加工
★2464 AWG24ケーブルの
両端に、コネクタZERを加工
した製品です。
・ケーブル：2464 AWG24×5P
・コネクタ：ZER-09V-E (JAE)
：ZER-12V-E
コンタクト：SZE-002T-P0.3
(ＳＷ半田付け)-(VHR-4N)のケーブル加工
・ケーブル：UL1007 AWG22
・スイッチ：ランプ付きＳＷ
(オムロン)
・コネクタ：VHR-4N (JST)
:VHR-2N
コンタクト：BVH-21T-P1.1
(Updated 2010/11/14 19:30:49)
17JE-23090コネクタの4連結加工
★D-sub9P(オス)コネクタを
4連結に、半田付け加工した
製品です。
・ケーブル：サンライトSX
0.3sq-1P
・コネクタ：17JE-23090-02-D1 (DDK)
カバー：17JE-09H-1A-CF
1-178288-4コネクタのケーブル加工
★ケーブル：UL1007 AWG18
★コネクタ：1-178288-4
(AMP)
コンタクト：1-175218-2
★端子：V1.25-4
ZER-08Vのケーブル加工
★ケーブル：UL2464
AWG24×2P
★コネクタ：ZER-08V-MG
(JST)
コンタクト：SZE-002T-P0.3
(XM2D)-(FCN-361J)コネクタのケーブル加工
・ケーブル：FKEV
0.2sq×13P
・左コネクタ：XM2D-2501
(オムロン)
フード：XM2S-2511
コネクタ：172165-1(AMP)
コンタクト：170366-1
・右コネクタ：FCN-361J040-AU
フード：FCN-360C040-B
(57-40360)-(57-30500)コネクタのケーブル加工
・ケーブル：UL1007 AWG24
・左側コネクタ：57-40360
(DDK)
・右側コネクタ：57-30500
(Updated 2010/10/04 21:33:10)
(XHP-7)-(10150-3000PE)のケーブル加工
・ケーブル：支給品
・コネクタ：XHP-7 (JST)
XHP-14
コンタクト：BXH-001T-P0.6
・コネクタ：10150-3000PE(3M)
フード：１０３５０-52A0-008
DA-15SF-Nコネクタのケーブル加工
・ケーブル：UL20276
AWG24-5P
AWG24-1P
・左側コネクタ：10120-
3000PE
フード：10320-52F0-008
EIコネクタ：171822-4(AMP)
コンタクト：170204-1
・右側コネクタ：DA-15SF-N (ヒロセ電機)
フード：HDA-CTH-10
コネクタ：172161-1(AMP)
コンタクト：170364-1

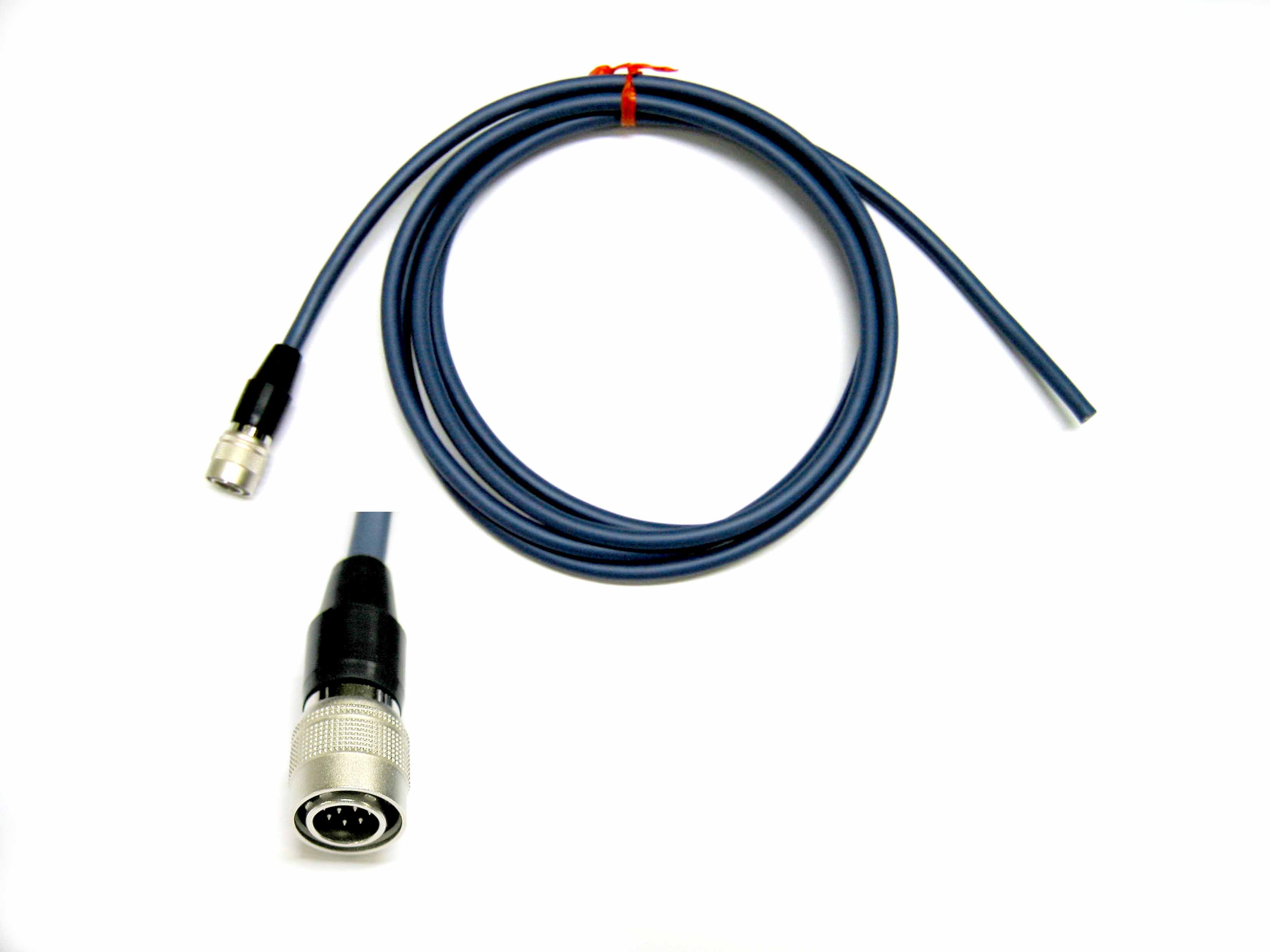

HR10A-7Pコネクタのケーブル加工
・ケーブル：AWG27×3P
・コネクタ：HR10A-7P-
6P73
(ヒロセ電機)
