特殊ケーブル製作の事例
SHRコネクタのケーブル加工
★ハードデスクの、LEDランプ配線用
のケーブルです。
★AWG24ツイストケーブルの両端に、
SHRコネクタを加工した製品です。
・ケーブル：UL1061 AWG
・コネクタ：SHR-08V-S-B （JST)
：SHR-０２V-S-B
・コンタクト：SSHY-003T-P0.2-H
HDRA-E68MAコネクタのケーブル加工
★0.8ミリピッチの、HDRAシリーズコネ
クタで、シールド付きAWG30-34Pの
ケーブル両端に、半田付け加工した
製品です。
・ケーブル：UL20276SB
AWG30×34P
・コネクタ：HDRA-E68MA (本多通信)
カバー：HDRA-E68LGKPA
57JE-B50Hコネクタのケーブル加工
★セントロニクスコネクタのL型カバー
を使用した、信号ケーブルです。
★制御機器用として、取り付けスペー
スの少ない場所には、最適です。
・ケーブル：UL2464 AWG28×25P
・コネクタ：57JE-B50H-L12-3F ( DDK )
iphone用ケーブルの加工
★iphoneの接続ケーブルです。
★アイホンの、アプリケーション用の
ケーブルです。
・ケーブル：UL1571 AWG26
・iPod Dockコネクタ ： 5AZA-LMDR
・コネクタ：DF13-7S-1.25C (ヒロセ電機)
コンタクト：DF13-2630SCFA
サンライトSXケーブルの加工
★サンライトSXシリーズのケーブル
を使用した、計装用ケーブルです。
★このケーブルは、耐熱性、耐油性、
耐ノイズ性、又，難燃性及び柔軟性に
優れたケーブルで、いろんな所で使
用されております。
・ケーブル：サンライトSX ０．５ｓｑ－５P
・コネクタ：１７JE-23090-02-D1 (DDK)
カバー：17JE-09H-1A4-CF
ハーフピッチコネクタ(PCS)のケーブル加工
★1芯シールドのケーブルを使用して
両側に、ハーフピッチコネクタを、半田
付け加工した製品です。
★長さが、200ｍｍで、柔軟性を保つ
為に、カバー無しの製品としました。
・ケーブル：ＡＷＧ３２×1C (シールド付)
・コネクタ：PCS-E20FS+ (本多通信)

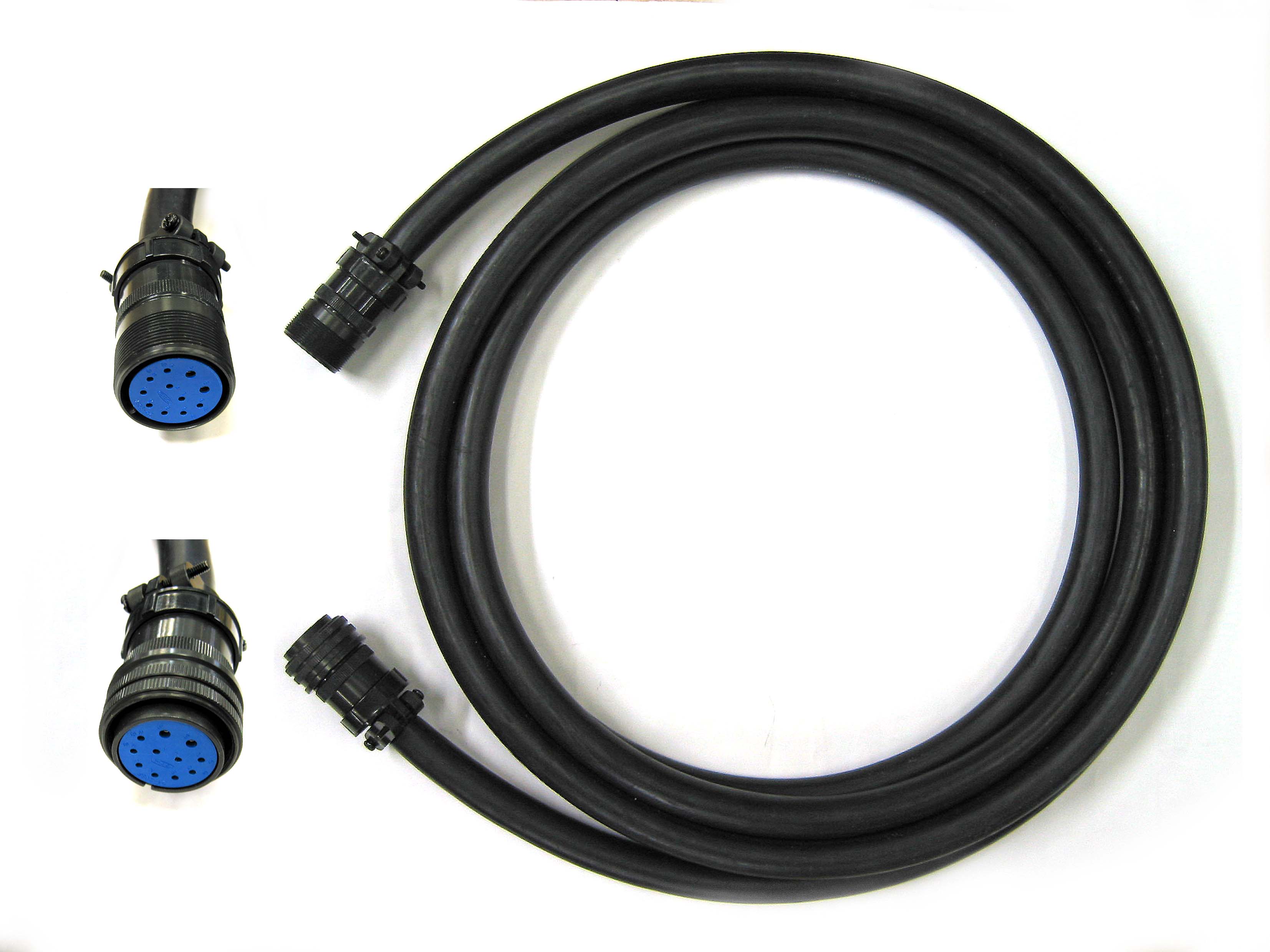

丸形コネクタＤ/ＭＳ3101A24-20Sのケーブル加工
★製品としては、金メッキタイプを使い
ますが、事前に、曲がった配管の中を
通るか確認の為に、試験的に製作し
たケーブルです。
★1本のケーブルで、2種類のタイプ
のコネクタを、確認できました。
・ケーブル：2ＰＮＣＴ 0.75×30C
・コネクタ：D/MS3101A24-20S ( DDK ) ( 11芯タイプ )
：D/MS3106A24-20S
・クランプ：D/MS3057-16A ( DDK )
(Updated 2010/03/08 23:46:41)

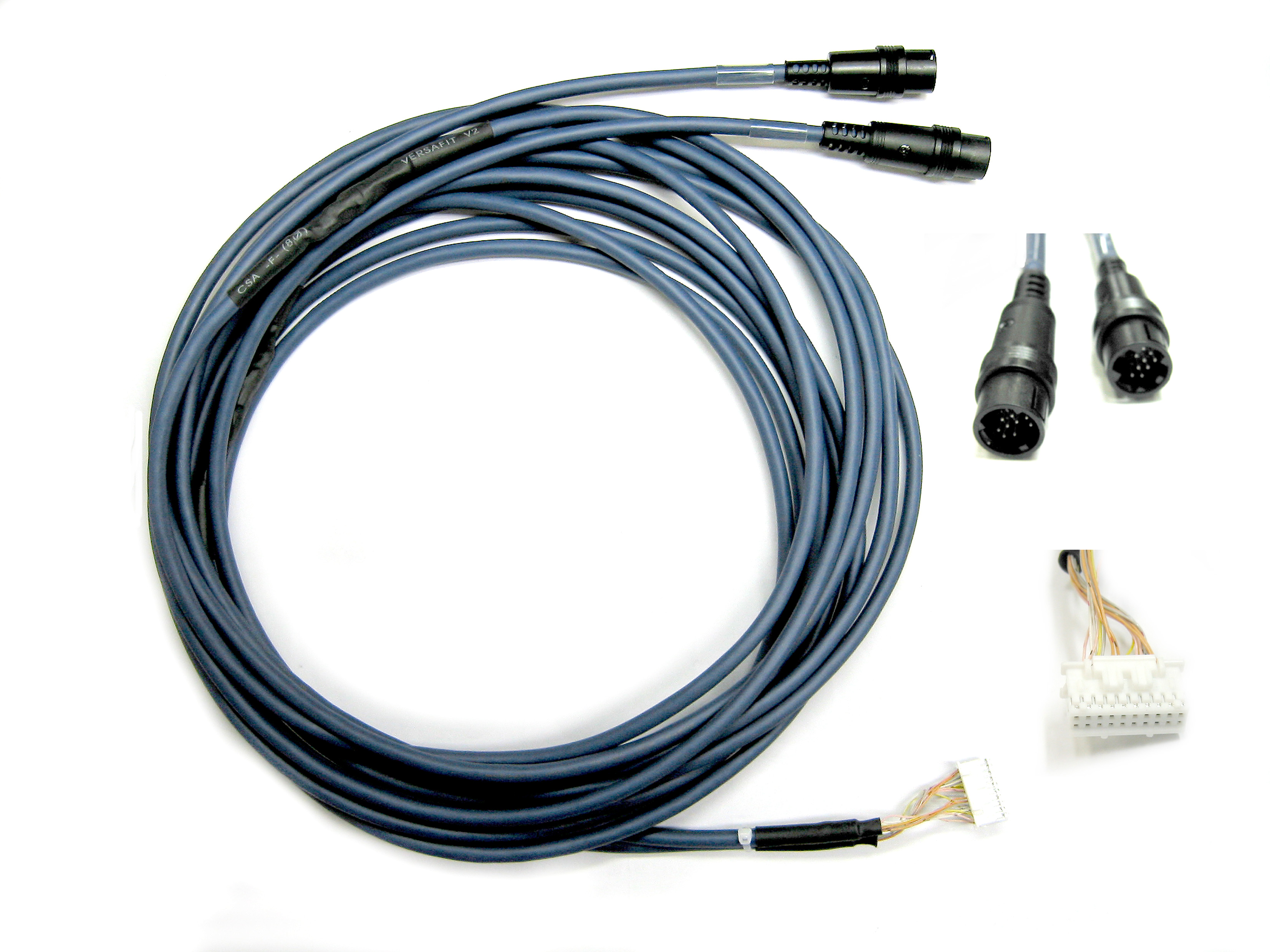

RP13A-12Jコネクタのケーブル加工
★データ伝送分野において、信号、
電気信号の送受信を行う機器用の
ケーブルです。
・ケーブル；AWG28×8P
・上コネクタ；RP13A-１２J-13PC(71)
;RP13A-12JK-15PC(71) (ヒロセ電機)
コンタクト；RP13-PC-212
・下コネクタ；PADP-20V-1-S (JST)
コンタクト；SPND-001T-C0.5

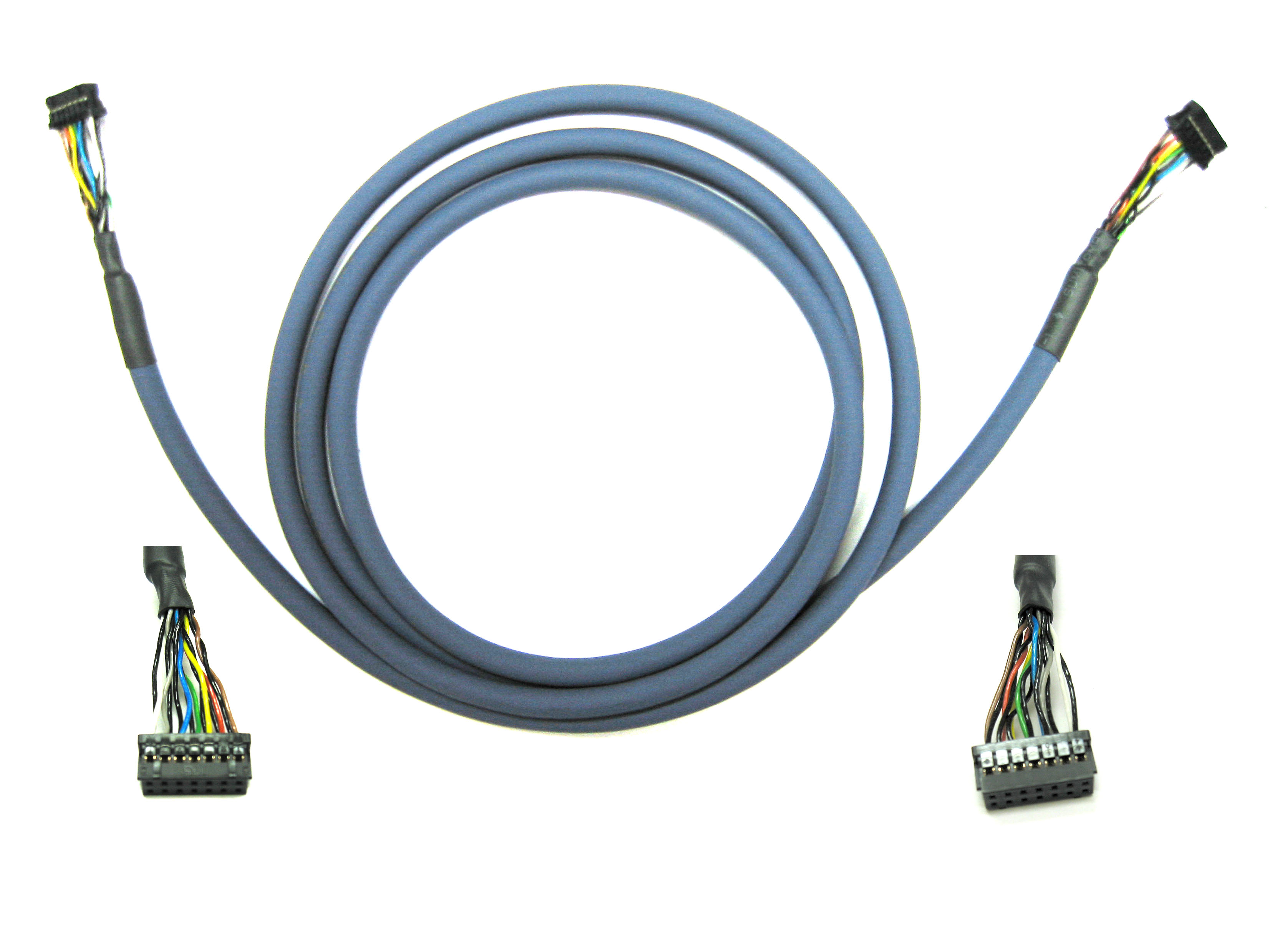

DF11-14DS-2Cコネクタのケーブル加工
★ヒロセ電機のDFシリーズのコネク
タを、AWG28のケーブルの両端に
加工した製品です。
・ケーブル；AWG28×７P
・コネクタDF11-14DS-2C
(ヒロセ電機)
・コンタクト；DF11-2428SC
セントロニクスコネクタ(非磁性)のケーブル加工
★セントロニクス50Pのコネクタですが
( 磁石にくっつかないモノ )と指示され
確認しましたなら、当社で扱っている
モノは、全て非磁性のコネクタですが
市場には磁性のモノもあるようです。
★反対側は、指示通りに、マークチューブでなく、テプラでの線番表示にし、
更に、先端1センチに,ヨビ半田を施した製品です。
・ケーブル；サンライトSX 0.2sq-25P (太陽電線)
・コネクタ；57-30500 (DDK)
(Updated 2010/02/14 16:02:29)
