特殊ケーブル製作の事例

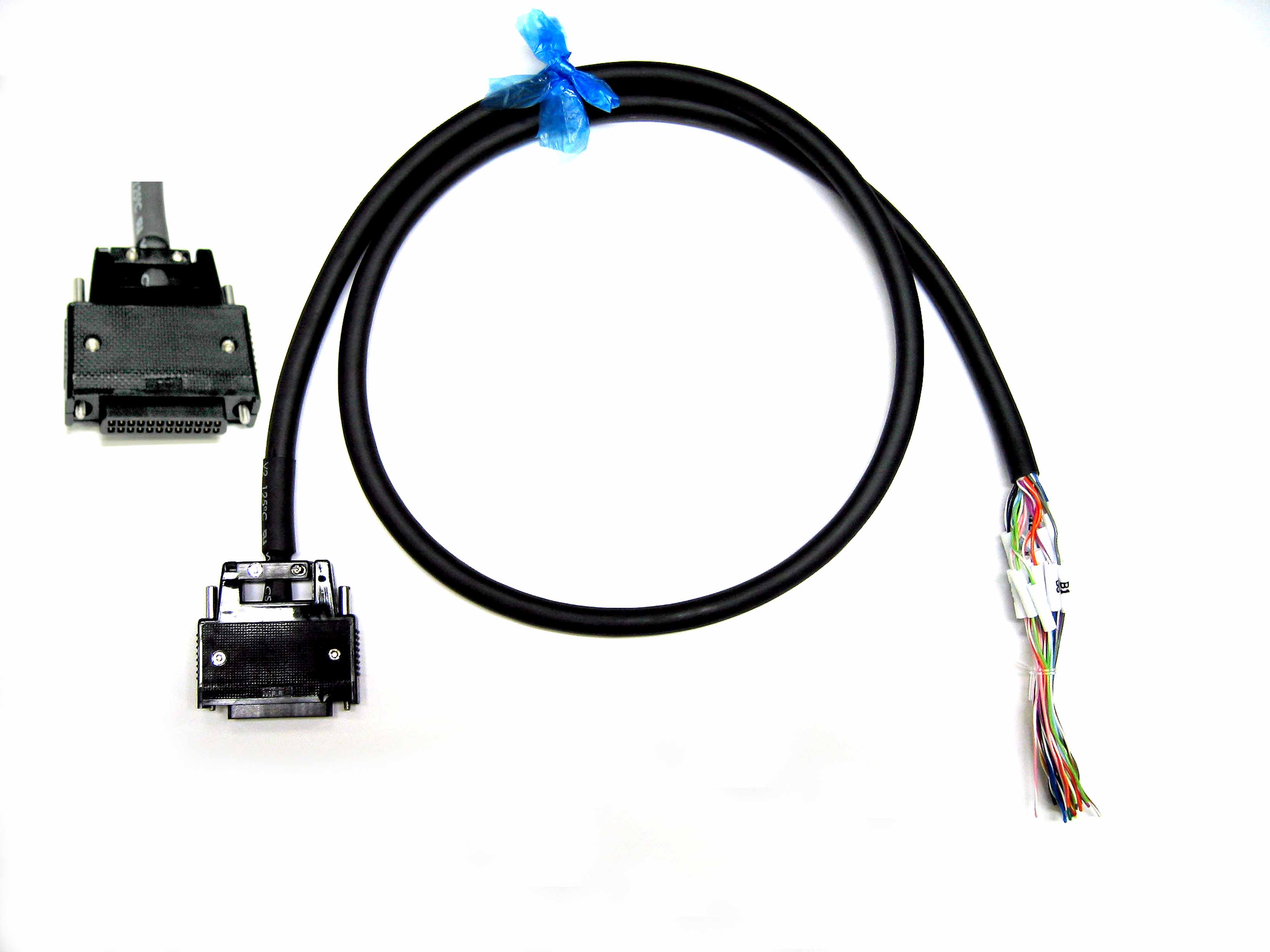

FCN-361Jコネクタのケーブル加工
・ケーブル：サンライトSX
0.2sq-12P
・コネクタ：FCN-361J024-
AU (富士通コンポーネント)
・フード：FCN-360C024-B
EMI圧着タイプコネクタのケーブル加工
・ケーブル：VCTF 0.3sq×3C
・コネクタ：DEU-9PF-F0
(JAE)
コンタクト：DC-20-22P
-PKG
カバー：17JE-09LH1
-CF (DDK)
・コネクタ：DF!B-4S-2.5R (ヒロセ電機)
コンタクト：DF1B-2022SCF
(ハーフピッチ）-(HIF3BA)コネクタのケーブル加工
・ケーブル：サンライトSX
0.2sq-2P
:UL1007 AWG24
・左側コネクタ：52316-
3619 (モレックス)
カバー：54331-0361
・コネクタ：1-171822-0 (AMP)
コンタクト：170204-1
・右側コネクタ：HIF3BA-20D-2.54C (ヒロセ電機)
コンタクト：HIF3-T2226HC
(D-sub)-(ミニDin)コネクタのケーブル加工
・ケーブル：サンライトSX
0.2sq-2P
・コネクタ：17JE-13090-
02- D1-A (DDK)
カバー：17JE-09H-1C-CF
・コネクタ：MP371-8 (マル信無線)
二段圧接DX31Aのケーブル加工
★ＵＬ２８ＡＷＧのケーブル
の両端に、二段圧接用コネ
クタを加工した製品です。
・ケーブル：UL20276-SB
18P×28AWG
・コネクタ：DX31A-36P(50) (ヒロセ電機)
4チャンネル同軸コネクタ加工
★ミニD-subコネクタに、
BNCプラグを1ch ～4ch
までの4本加工した接続
ケーブルです。
・ケーブル：RG-174/U
・コネクタ：HD-26SP (オス)
カバー：DA-C8-J10-F41R (JAE)
・コネクタ：BNC-P
(172164-1)-(172157-1)コネクタのケーブル加工
★機器の小型化、高密度化
に適したミニユニバーサル・
メーテンロックコネクタのオ
スとメス加工したケーブル
です。
・ケーブル：UL1007 AWG20
・プラグハウジング：172164-1 (AMP)
オスコンタクト：171638-1
・ソケットハウジング：172157-1 (AMP)
メスコンタクト：171639-1
10150-3000PEコネクタのケーブル加工
★ＫＶ線と,ＵＬ線の片側に、
3Ｍのコネクタを半田付け
加工し,反対側にピン番号
のマークチューブを入れた
ものです。
・ケーブル：KV 0.3sq
:UL2464SBT AWG28×5P
・コネクタ：10150-3000PE (3M)
カバー：10350-52F0-008
(172159-1)-(172165-1)コネクタのケーブル加工
★0.2sqのケーブル両端に、
AMPコネクタの,172159-1と
172165-1を、圧着加工した
ものです。
・ケーブル：サンライトSX 0.2sq-2P
・左側コネクタ：172159-1 (AMP)
コンタクト：170366-1
・右側コネクタ：172165-1 (AMP)
コンタクト：171639-1
(MR-16F)-(S-1628A)コネクタのケーブル加工
★AWG28のケーブル両端
に、本多のコネクタMR-16F
と、ヒロセ S-1628Aコネクタ
を、半田付け加工した製品
です。
・ケーブル：UL20276 AWG28×8P
・左側コネクタ：MR-16F (本多通信)
カバー：MR-16L
・右側コネクタ：S-1628A(09) (ヒロセ電機)
カバー：P-1628A-CA(20)
