特殊ケーブル製作の事例

カテゴリ 電源ケーブル の記事

(IEC60320 C19)-(IEC60320 C20)の電源ケーブル

・ケーブル：

OE100 1.5sq×3C L= 5m

16A/250V



・ソケット：IEC60320 C19



・プラグ：IEC60320 C20






カテゴリ: 電源ケーブル
Posted 2012/12/01 10:35:46 by sakamoto

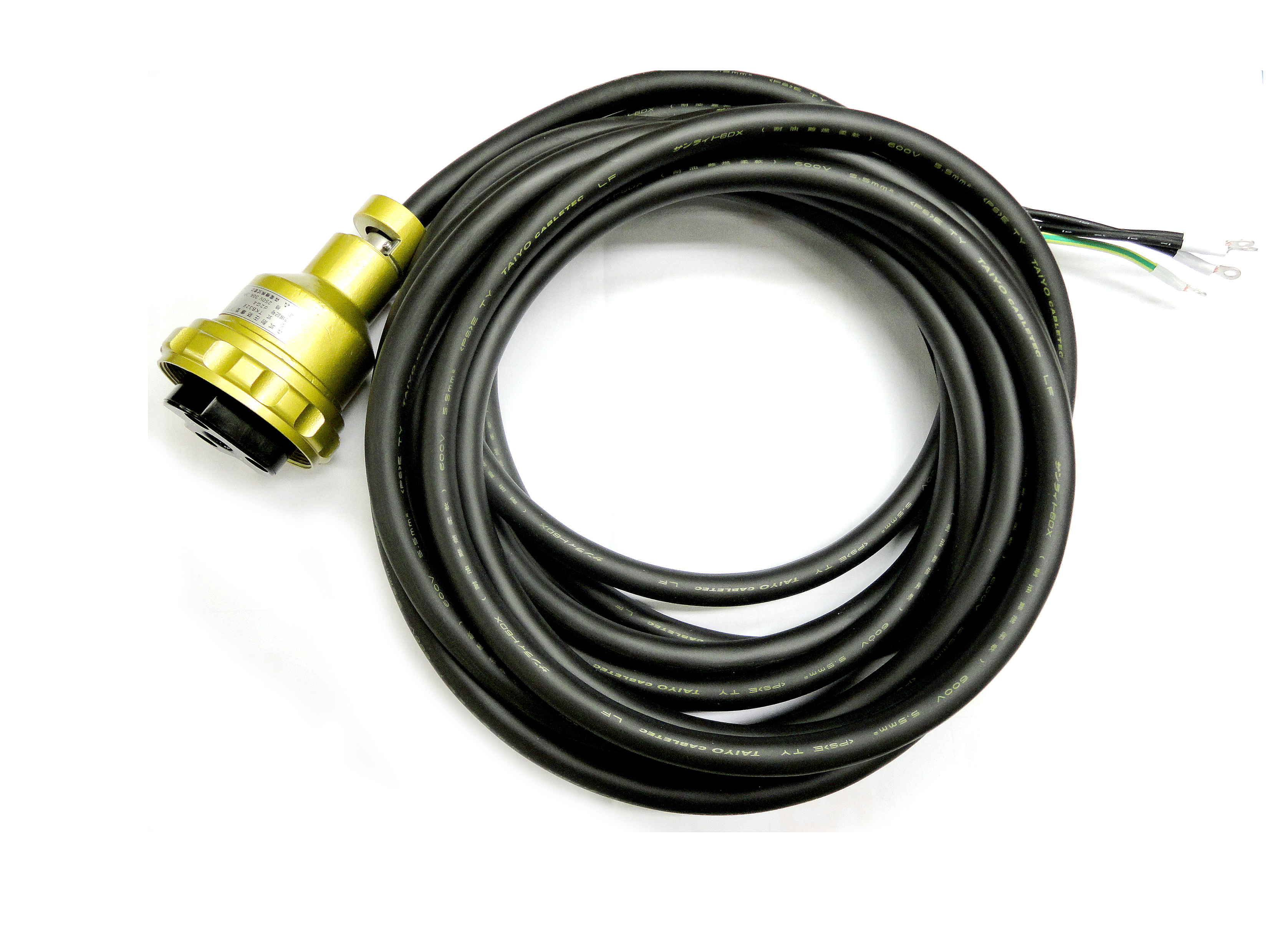

TKB-329防爆プラグケーブルの加工

・ケーブル：

3PNCT 5.5sq×4C

L= 10m



・防爆プラグ：TKB-329

(森電機)






カテゴリ: 電源ケーブル
Posted 2012/11/05 21:05:00 by sakamoto

(IEC60320 C15)/(ME2542)コネクタのケーブル加工

★屋外広告灯電源ケーブル



耐油性、耐熱性、耐候性に

優れております。



・ケーブル：

2PNCT 0.75sq×3C , L=3m

10A/250V



・ソケット(L型)：IEC60320 C15



・プラグ(2P)：ME2542(防水タイプ)


カテゴリ: 電源ケーブル
Posted 2012/09/09 17:44:56 by sakamoto

200V電源ケーブル

・ケーブル；

PCOCC-A (古川電工)

L= 2m



・ソケット：IEC60320 C15

(SHURUTER)



・プラグ：WF5324 (パナソニック電工)


カテゴリ: 電源ケーブル
Posted 2012/07/03 21:59:48 by sakamoto

LCD6-14AF-L端子のケーブル加工

・ケーブル：KIV 14sq

L= 5m 緑、青、赤



・端子：R14-6



：LCD6-14AF-L

(パンドウィット)




カテゴリ: 電源ケーブル
Posted 2012/06/18 18:53:00 by sakamoto

(IEC320 C7)-(172233-1)コネクタのケーブル加工

・ケーブル：

VCTF1.25sq×2C L=470



・ソケット：

IEC60320 C7インレット

(エコー電子)



・コネクタ：172233-1 (タイコーエレクトロニクス)

・コンタクト：171639-1




カテゴリ: 電源ケーブル
Posted 2012/06/13 23:06:25 by sakamoto

WH4415コンセントプラグのケーブル加工



・ケーブル：KIV 1.25sq(白)

L= 200



・コンセントプラグ：

WH4415 (パナソニック)



・端子：187ファストン端子




カテゴリ: 電源ケーブル
Posted 2012/06/07 21:41:49 by sakamoto
(Updated 2012/06/07 21:47:29)

(5557-04R)-(XLR-4)コネクタのケーブル加工

・ケーブル：

EXT-2 AWG18-4C

L= 300



・コネクタ1：5557-04R

(Molex)

・ターミナル：5556PBT



・コネクタ2：XLR-4-32-F77 (ITTキャノン)



・ロッカースイッチ：JW-S11RKKR (日本開閉器)




カテゴリ: 電源ケーブル
Posted 2012/05/24 21:51:42 by sakamoto

(NEMA L6-30)-(IEC60320 C19)電源ケーブル

・ケーブル：

S-VCTF 2sq×3C

L= 2m



・プラグ：3322N-L6

(アメリカン電機)



・平型ソケット：83011380

(Interpower)


カテゴリ: 電源ケーブル
Posted 2012/05/19 23:04:02 by sakamoto

SATA電源ケーブル加工

・ケーブル：UL1007 AWG18

L= 200 (黄),(黒),(赤)



・コネクタ １：VHR-4N (JST)

コンタクト：SVH-21T-P1.1



・コネクタ2：67582-0000 (Molex)

コンタクト：67581-0000




カテゴリ: 電源ケーブル
Posted 2012/05/16 20:47:54 by sakamoto
