特殊ケーブル製作の事例

カテゴリ 電源ケーブル の記事

AC電源ケーブル



・ケーブル：VCTF0.75×3C

 　　　　　   （2m） 7A/125V



・プラグ：平型2P+アースピン

　　　　　 　       (Aタイプ)



・反対側：ヨビ半田加工


カテゴリ: 電源ケーブル
Posted 2011/02/27 19:39:47 by sakamoto
(Updated 2011/02/27 19:40:35)

Ｄ/ＭＳ3106B32-2S丸形コネクタのケーブル加工

★高圧電源ケーブルの半田

付け加工です。



　定格電圧：DC1750V

                  AC1250V



　電流容量：60A



★電源ケーブル：1.0sq×15P (シールド付き)



★丸形コネクタ：D/MS3106B32-2S (DDK)




カテゴリ: 電源ケーブル
Posted 2011/01/16 19:34:12 by sakamoto

D/MS3102A32-2Pコネクタのケーブル加工

 ★高圧ケーブルの半田付

け加工です。

　

  定格電圧：

       DC1750V ,AC1250V

　

  電流容量：60A



★電源ケーブル：1.0sq×15P (シールド付き)



★丸形コネクタ：D/MS3102A32-2P (DDK)




カテゴリ: 電源ケーブル
Posted 2011/01/15 23:18:23 by sakamoto

IEC60320 C13)-(MP2526)電源コードの加工

★200V電源コードの加工。



★10A/250V,PSE対応品。



・ケーブル：

　　　　　VCTF 1.25sq×3C



・ソケット：IEC60320 C13



・プラグ：接地3P 20Aゴムプラグ

　　　　　　MP2526 (明工社)






カテゴリ: 電源ケーブル
Posted 2010/12/01 23:22:38 by sakamoto

ACコードの加工

★お客様からの依頼で、

サンプルとして3種類作

りました。



★PSE対応品、7A/125V。



　　・樹脂付き丸端子加工。



　　・端末キャップ付き裸丸端子加工。



　　・ネーム付き裸丸端子加工。


カテゴリ: 電源ケーブル
Posted 2010/11/29 20:55:46 by sakamoto

NWPC644Adfコネクタの加工

★14sqの太線半田付け

加工です。



・ケーブル：2PNCT

                     14sq×4C



・コネクタ：NWPC644Adf

                     (七星科学)


カテゴリ: 電源ケーブル
Posted 2010/10/28 23:55:40 by sakamoto

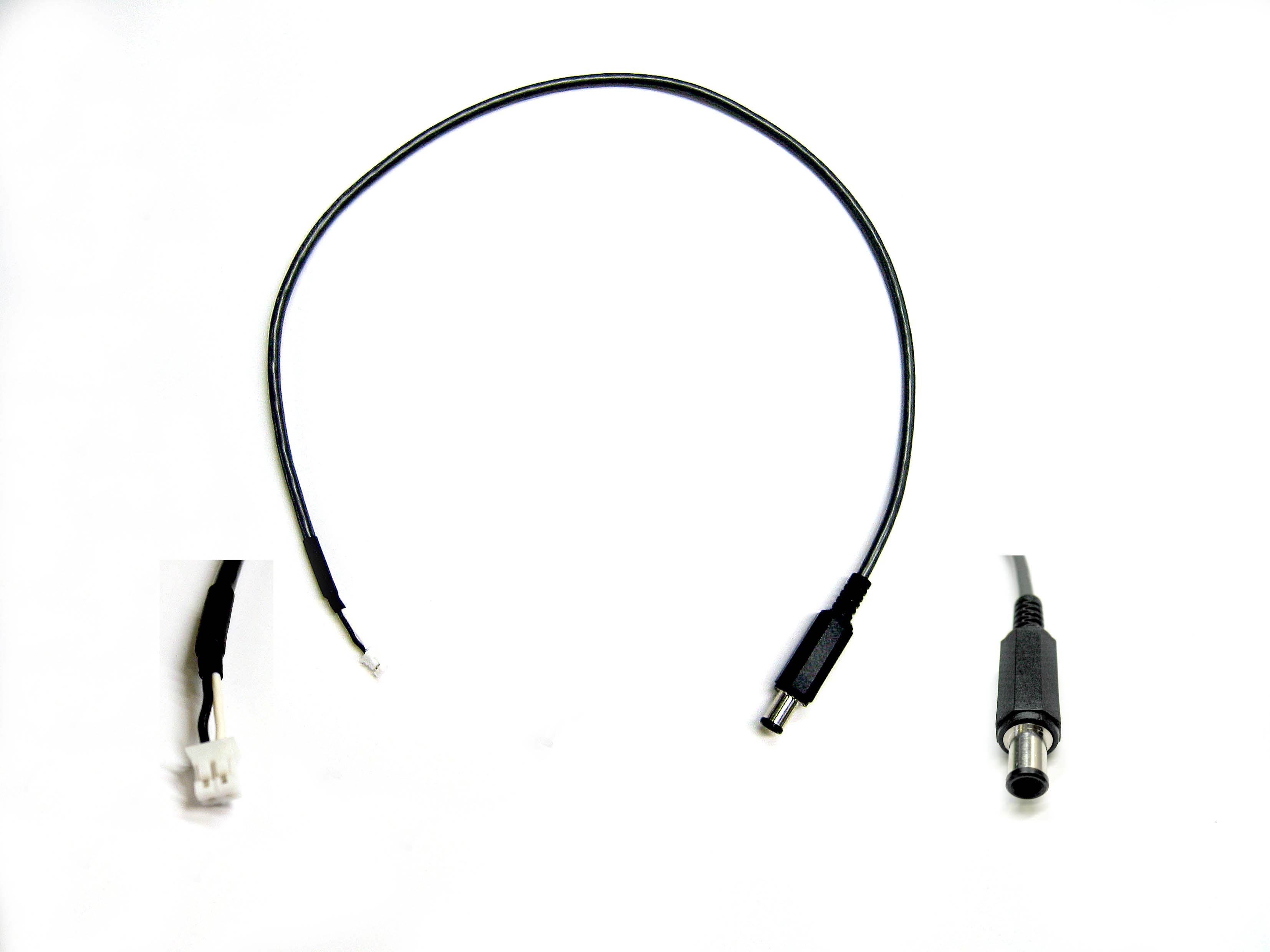

DC電源ケーブルの加工

★DCプラグの反対側に、圧



着コネクタPHRを加工したケ



ーブルです。





　・ケーブル：VVC 0.18×2C (坂東電線)



　・コネクタ：PHR-2 (JST)

　　コンタクト：SPH-002T-P0.5S



　・DCプラグ：MP-205 (マル信無線)




カテゴリ: 電源ケーブル
Posted 2010/08/02 00:25:34 by sakamoto
(Updated 2010/08/02 00:26:50)

AMP 1-1827864-6コネクタの加工

★電池パックから、機器の



電源基板へつなぐケーブル



です。



★電池パックの充電、及び



制御用電源として、使用しています。



　・ケーブル：AVVS 0.85sq



　・コネクタ：1-1827864-6 (AMP)

　コンタクト：1827589-2


カテゴリ: 電源ケーブル
Posted 2010/05/07 22:33:06 by sakamoto

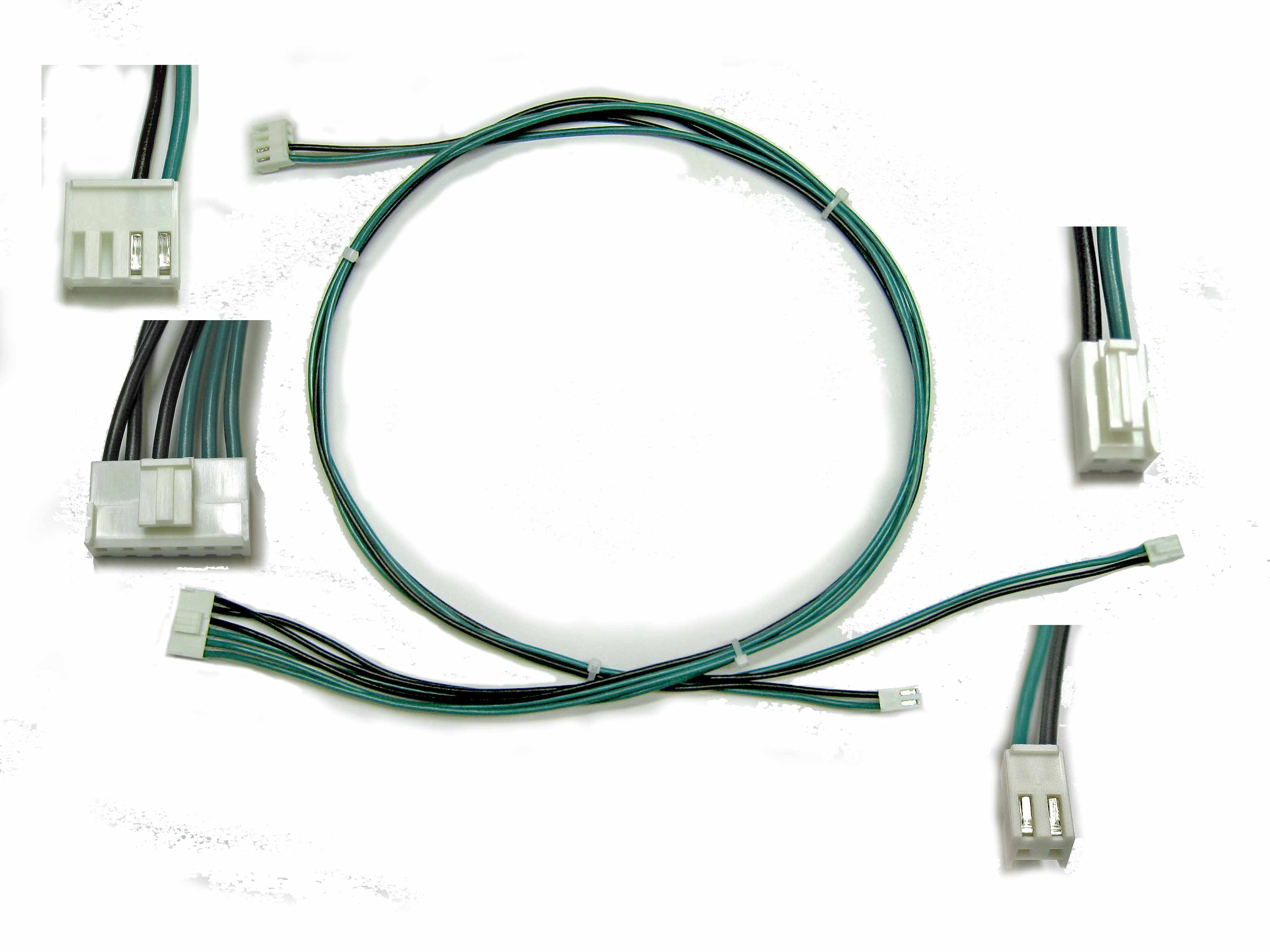

(VHR-6N)-(VHR-4N -2N)コネクタの加工

★液晶ユニットと、その関連



基板に、電源を送るケーブ



ルです。



★電源ボードから、３ヶ所に



分けて送っています。



　・ケーブル：ＵＬ1007 AWG16



　・コネクタ：VHR-6N (JST)

               :VHR-4N

               :VHR-2N

　：コンタクト：SVH-41T-P1.1




カテゴリ: 電源ケーブル
Posted 2010/05/03 22:04:38 by sakamoto

VHR-4Nコネクタの両端加工

★液晶ユニットの電源ケー



ブルです。



★電源ボードからマルチディ



スプレイ基板に、＋5Vを供



給しています。



　・ケーブル：ＵＬ１００７　ＡＷＧ２４



　・コネクタ：VHR-4N (JST)　

　　コンタクト：SVH-41T-P1.1




カテゴリ: 電源ケーブル
Posted 2010/05/01 17:25:39 by sakamoto
(Updated 2010/05/01 17:42:20)
