特殊ケーブル製作の事例
VHR-4Nコネクタの加工
★電源ユニット(パワーサプライ)の
電源ケーブルです。
・ケーブル：UL1007 AWG２０
・コネクタ：VHR-4N ( JST )
コンタクト：SVH-21T-P1.1
200V用電源ケーブル
★機器側の、コネクタをを中継して接
続するために、片側にだけコネクタ加
工した電源ケーブルです。
・ケーブル：ＶＣＴＦ 1.25sq×3C
・ソケット：ＮＥＭＡ 6-15R (アメリカン電機)
(Updated 2010/03/14 11:10:10)
PSE対応の200V電源ケーブル
★NEMA規格のコネクタを使った国内
のPSE対応の、200V用電源ケーブル
です。
★サンライトエース 3RX14AWG-3C
ケーブルの両端に、電源プラグL6-15
と,C15タイプの電源ソケットを加工した 250V 15A対応の電源ケーブルです。
防爆型プラグの電源ケーブル
★ポンプ用の電源ケーブルです。
★耐圧防爆型プラグを使って、加工
した製品です。
・ケーブル；VCT2ｓｑ×4C
・プラグ；TKB329 (森電機)
(Updated 2010/01/25 21:50:40)

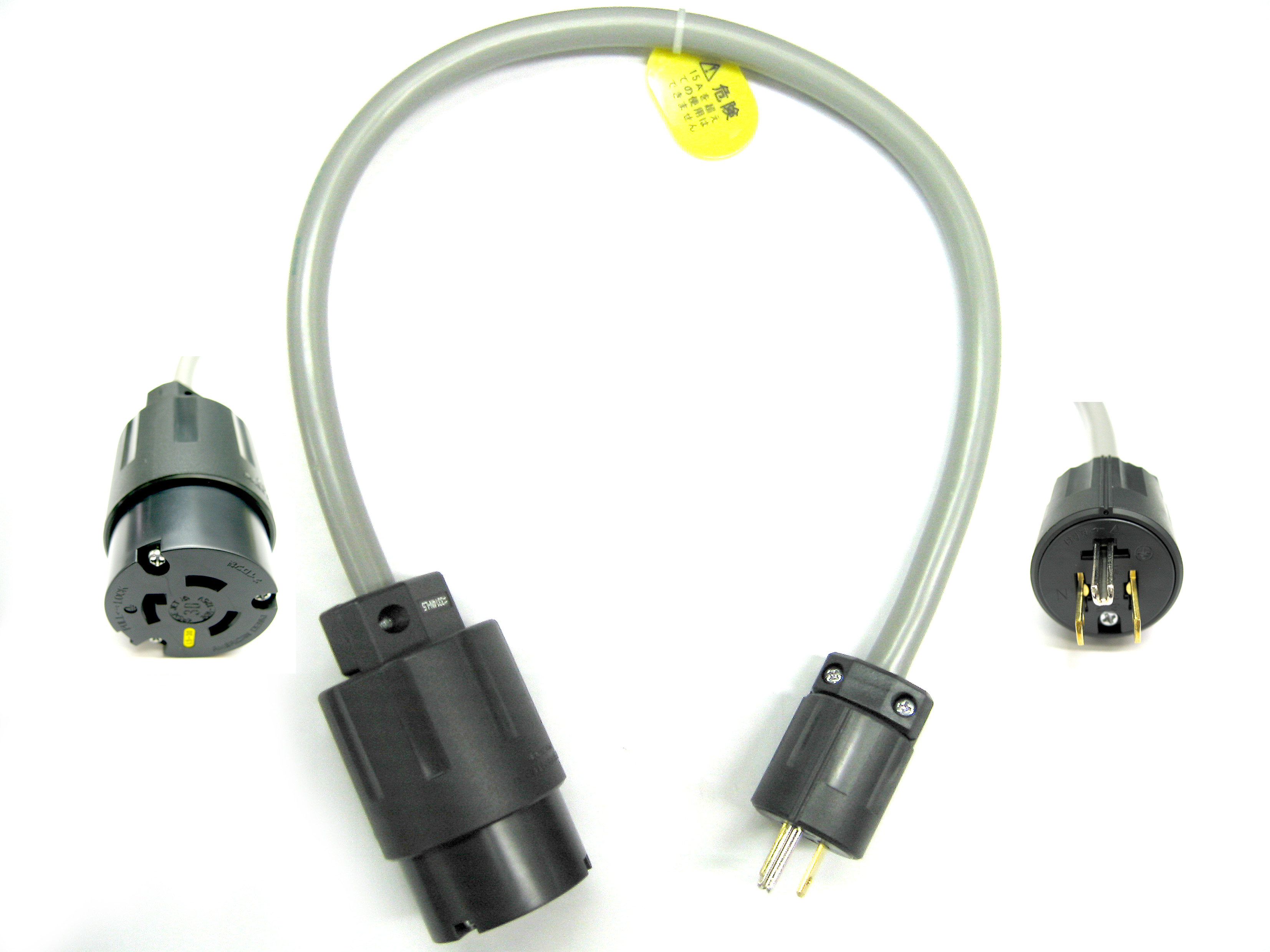

7712GN型プラグ電源ケーブル
★電源コードの変換プラグです。
★工場内のソケットが、機器のコネク
タと合わないので、この変換プラグア
ダプタケーブルを作りました。
・ケーブル；VCT3.5sq×4C
・ソケット；3314-L5 30A
(アメリカン電気）
・プラグ；7112GN-UP1
VHRーXAPコネクタケーブル
★LCD電源ケーブルです。
★AWG20のケーブル両端に、コネクタ
VHR-4Nと、XAP-04V-1とを加工した
製品です。
・左コネクタ；VHR-4N (JST)
コンタクト；SVH-21T-P1.1
・右コネクタ；XAP-04V-1 （JST)
コンタクト；SXA-01T-P0.6
3122N型電源ケーブル
★作業用パソコンに、10m離れた
200Vコンセントから、電源を引き込む
ためのケーブルです。
・ケーブル；サンライト3DX-
0.75sq×3C
・プラグ；3122N-15A
(アメリカン電気)
・ソケット；IEC60320 C15
(Updated 2010/01/23 13:09:33)
インターネットモジュウル用電源ケーブル
★インターネットモジュウルに、電源
を供給するケーブルです。
★電源ボードの基板からコネクタＤＦ
13で受けて、インターネットモジュウル
に、D-sub9Ｐでつないでいます。
・ケーブル；ＵＬ1061 AWG26
・コネクタ；17JE-13090-02(D1) (DDK)
・カバー；17JE-09H-1A
・コネクタ；DF13-3S-1.25C (ヒロセ電機)
・コンタクト；DF13-2630SCF
