特殊ケーブル製作の事例
(DBSP)ー(HIF2E)の圧接加工

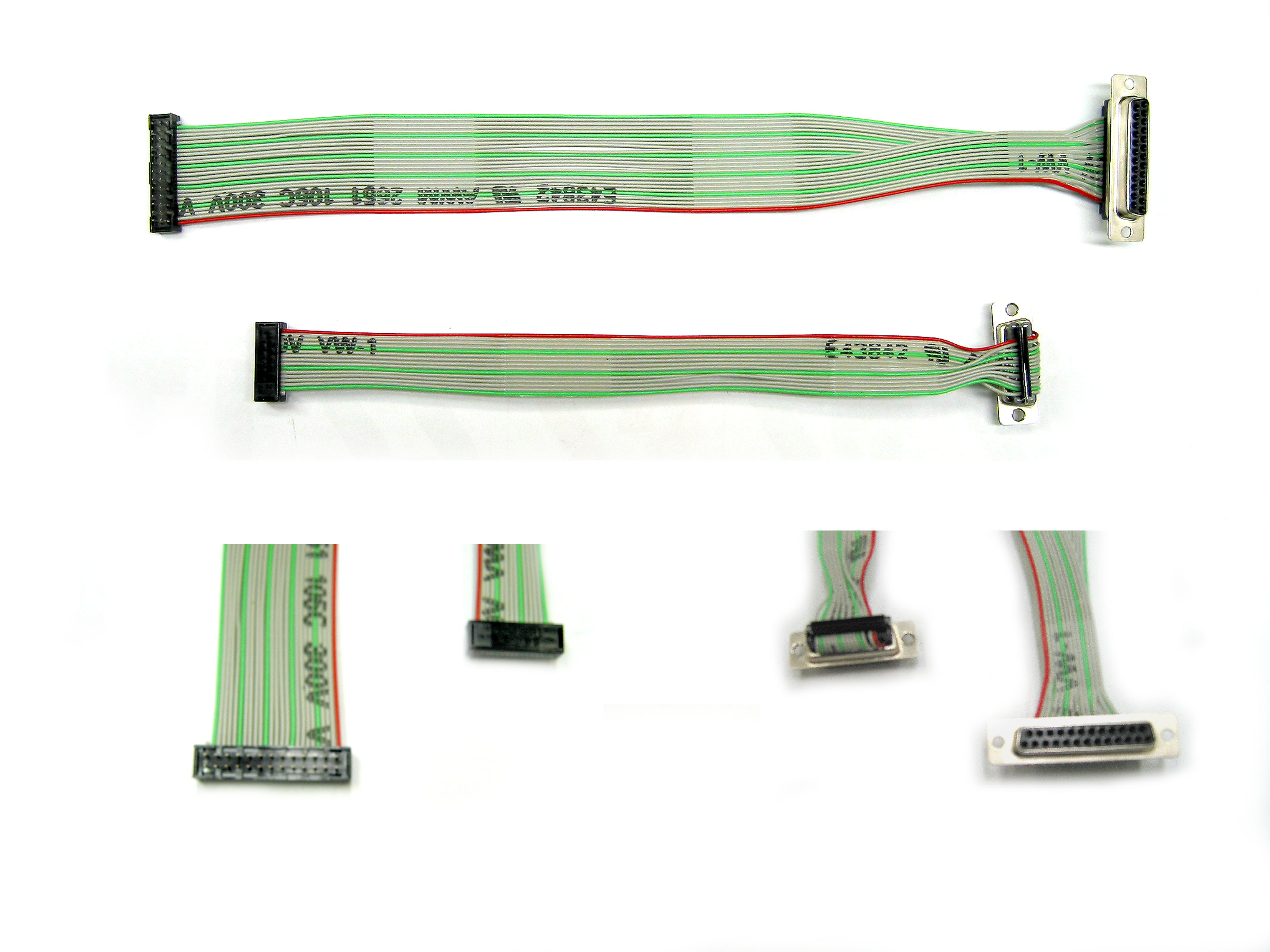

★フラットケーブルの両端に、D-S
ubの圧接コネクタと、基板FC用コ
ネクタとを圧接加工した製品です。
★この2種類のコネクタの、適合ケー
ブルピッチが異なり、又、配線パター
ンも違うため、片側のDsub側フラット
ケーブルは、パターンに合わせて整
線し、融着した上で圧接する必要が
あります。
・ケーブル；FLEX-S 2651-26芯
・左コネクタ；HIF2E-26D-2.54RB ；HIF２E-16D-2.54RB (ヒロセ電機）
・右コネクタ；DBSP-JB25SF ；DASP-JB15SF (JST)
リリーフ；DBSP-SR ；DASP-SR
