特殊ケーブル製作の事例

カテゴリ 延長ケーブル の記事

延長ケーブルの半田付け加工

★コネクタ付きケーブルを、延長して



欲しいとの御依頼が有り、製作したケ



ーブルです。



★オリジナル品の為、コネクタが入手



できず、コネクタ付きケーブルを支給



して頂き、これを、コネクタ根元でカットし、長いケーブルと半田付け加工して



作った製品です。


カテゴリ: 延長ケーブル
Posted 2010/04/26 00:11:02 by sakamoto

MS3106A-20A-7Sコネクタのケーブル加工

★電源の延長ケーブルです。



★キャノンコネクタに、収縮チューブを



通したKIV線を、半田付け加工し先端



にはピン番号のマークチュウブを挿入



しお客さんの方で、後加工が出来る



状態にして、納品いたしました。



 ・ケーブル;KIV 1.25sq  8本



 ・キャノンコネクタ;D/MS3106A20-7S (DDK)



       クランプ;D/MS3057-12A




カテゴリ: 延長ケーブル
Posted 2010/02/14 15:54:55 by sakamoto

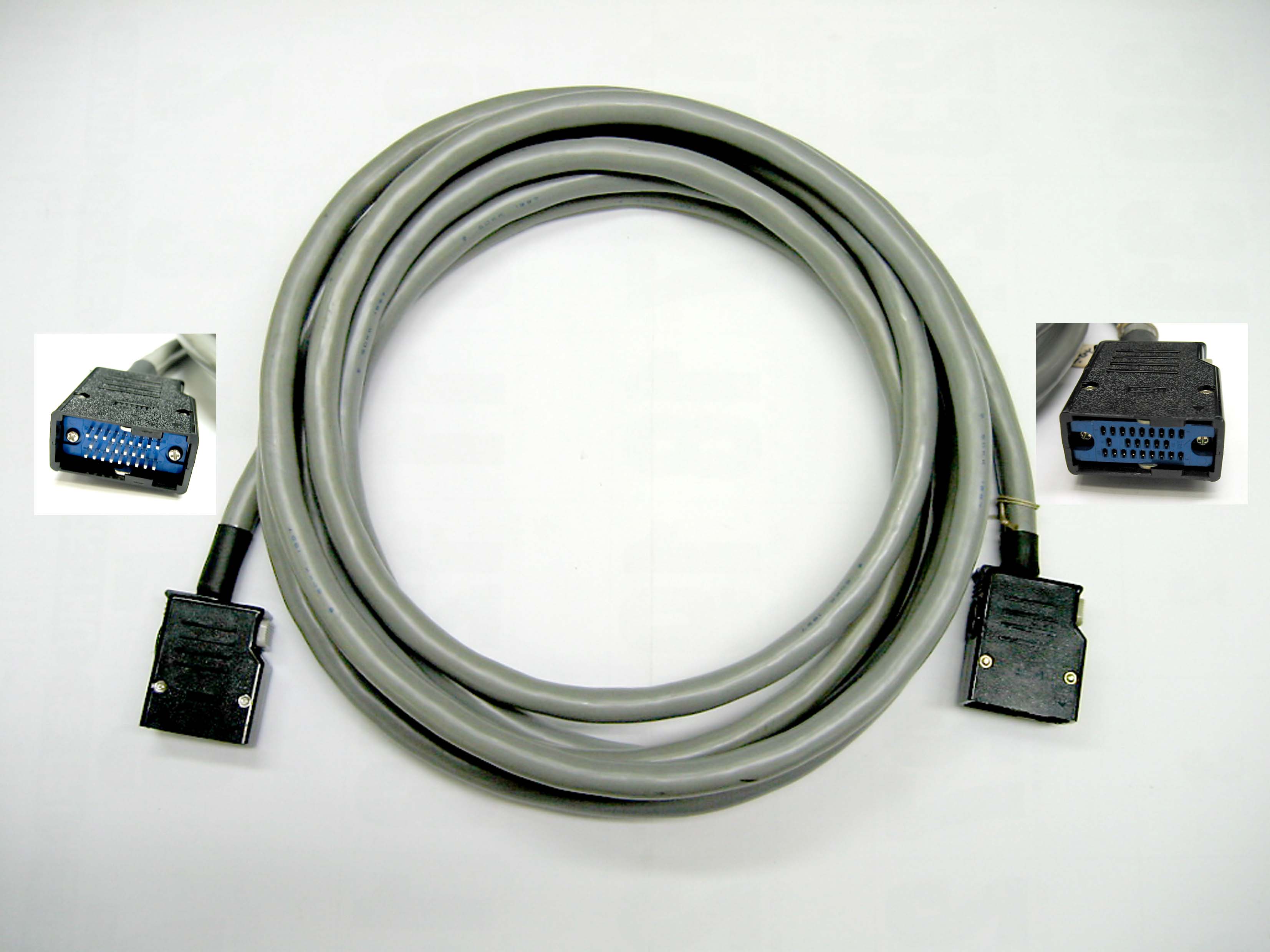

MDR特注カバー品の加工

★MDRコネクタを使用した、延長ケー

ブルです。



★ケーブル中継用のコネクタは、生産

してませんので、基板などに使用する

コネクタを使いました。又、フードも必

要との事でしたので、標準品のフー ド

を改造してまとめた製品です。



 ・ケーブル;サンライトSX 0.3sq-6P



 ・左コネクタ;10150-3000PE (3M)

      フード;10350-52A0-008



 ・右コネクタ;10250-6212PL (3M)

     フード;10350-52A0-008(改造)




カテゴリ: 延長ケーブル
Posted 2010/02/04 02:33:36 by sakamoto
(Updated 2010/02/04 02:53:28)

HIF3Hコネクタケーブル

★ピンヘッダー用延長ケーブルで、



ソケット型コネクタは、ケーブル用を



使用し、反対側のオスピン型コネクタ



は、ケーブル用がないので、基板取り



付けタイプを、使用してます。



 ・ケーブル;MO-TW 20P×AWG28

 ・左コネクタ;HIF3H-20DA-2.54DSA

 ・右コネクタ;HIF3H-20PB-2.54DSA




カテゴリ: 延長ケーブル
Posted 2009/12/21 00:27:45 by sakamoto

MJ-085N使用の延長ケーブル

★柔軟で、滑りの良いウレタンシース



のケーブルに、コネクタMJ-085N



を加工した、DC電源ケーブルです。



★DC電源ユニットから、モバイル電



源ケーブルに継なぎます。


カテゴリ: 延長ケーブル
Posted 2009/12/19 23:38:09 by sakamoto

携帯電話用アンテナ延長ケーブル

★この両端に付いているケーブルは、



自動車用として使用している、携帯電



話PHS用アンテナケーブルです。



★自宅は、PHSの電波環境が良くな



いので、かなり離れた入りの良い場所



に、このアンテナを取り付けて、自宅でPHSが使える様にも、利用したいとの事



で、中間に、ワンタッチで着脱できる、延長ケーブルを作りました。


カテゴリ: 延長ケーブル
Posted 2009/11/01 18:04:31 by sakamoto
(Updated 2009/11/01 18:09:16)

ミニDIN(オス)-(メス)延長ケーブル



★カメラケーブルを接続したところ、



ケーブルの長さが、二十数センチ足り



なく、大至急作って・・・・との注文を頂



き、作りました製品です。



 ・ケーブル;ソフトMVVS AWG28-8芯



 ・コネクタ;MP-371-8 、 MP372-8




カテゴリ: 延長ケーブル
Posted 2009/10/28 00:14:23 by sakamoto
(Updated 2009/10/28 00:16:45)

多極角形コネクタのケーブル

★ヒロセ電機オリジナル設計による



多極角形コネクタですが、このシリ



ーズのメスコネクタ付きケーブルが



支給され、反対側にオスコネクタを



半田付けした製品です。



 オスコネクタ;P-1624BA(09)         メスコネクタ;S-1624A(09)

    カバー;P-1624C(50)             カバー;P-1624C850)


カテゴリ: 延長ケーブル
Posted 2009/08/07 21:38:11 by sakamoto

MDR圧接ケーブル

★BOX内部での,ケーブルの長さ



不足を補うために製作した、延長



ケーブルです。



18芯のフラットケーブルを、2枚使用



しております。



 左コネクタ;10236-0200EL (3M)

  右コネクタ;10136-6000EL (3M)




カテゴリ: 延長ケーブル
Posted 2009/07/27 22:26:19 by sakamoto

中型キャノンコネクタケーブル

★耐熱性、耐油性、難燃性、耐ノイズ



性に優れたケーブルの両端に、中型



のキャノンコネクタを、半田付け加工



した製品です。



 ケーブル;サンライトSX 0.3sq-1P

 キャノンコネクタ;MS3106A10PL-4

          ;MS3106A10SL-4




カテゴリ: 延長ケーブル
Posted 2009/07/24 00:06:02 by sakamoto
