特殊ケーブル製作の事例

カテゴリ 丸型コネクタケーブル加工 の記事

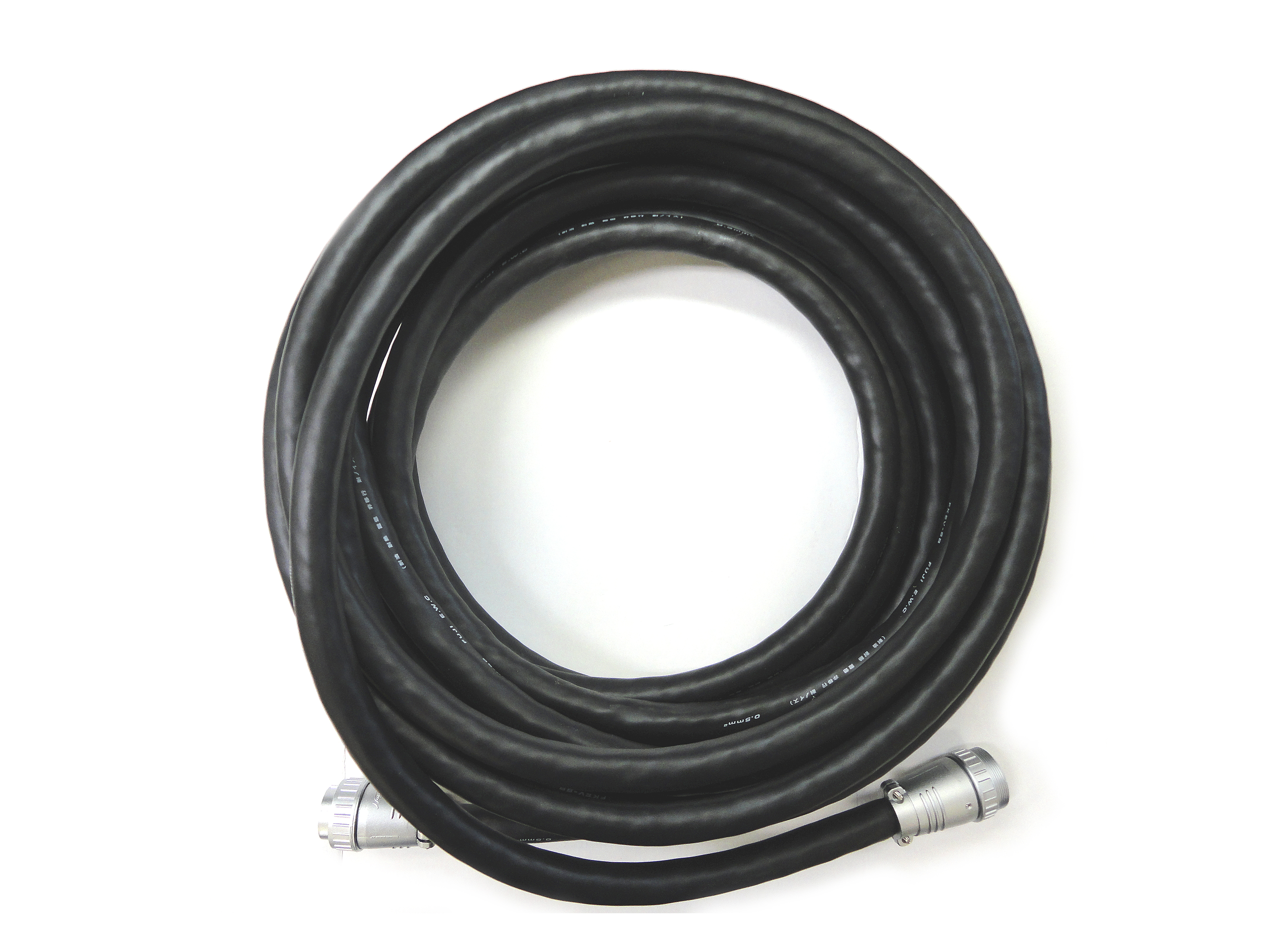

NJC-2837-PM/ADFコネクタのケーブル加工

・ケーブル：FKEV-SB

0.5sq×15P , L=10m



・コネクタ1：NJC-2837-PM



・コネクタ2：NJC-2738-ADF

(七星科学研究所)


Posted 2013/03/18 19:20:15 by sakamoto

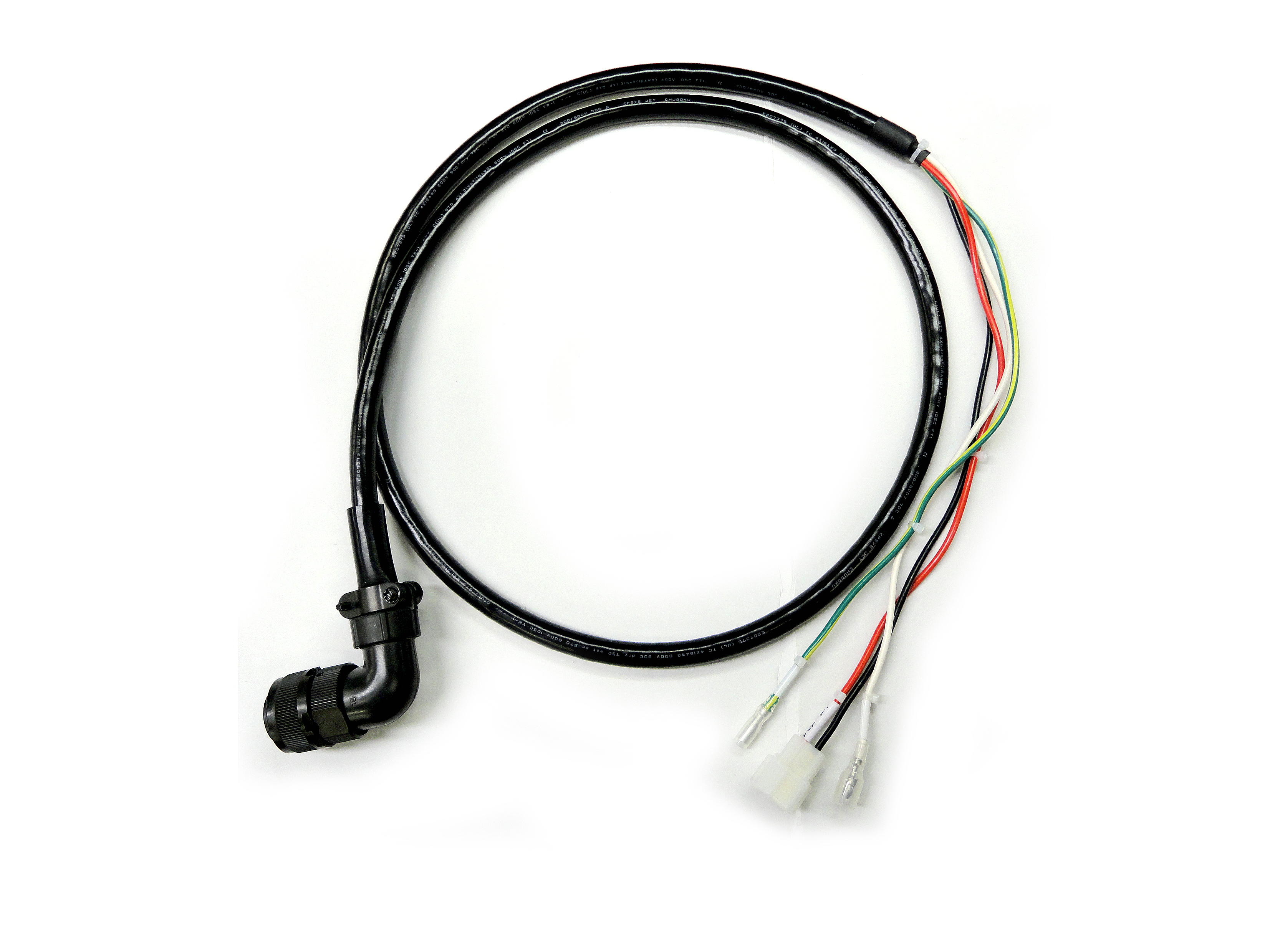

(JL04V-8A18-10SE)-(SGF-51T)コネクタのケーブル加工

・ケーブル：

STOTCE AWG16×4C

(耐熱ケーブル)



・コネクタ1：

JL04V-8A18-10SE-EB-R

・クランプ:

JL04-18CK(10)-R (JAE)



・ギボシ端子(メス/オス)：

SGF-51T-5/SGM-51T-5

(JST)




Posted 2013/03/03 00:40:40 by sakamoto
(Updated 2013/03/03 00:41:15)

(17JE-23090)-(PHG.2B-308)コネクタのケーブル加工

・ケーブル:

サンライトSX 0.2sq-5P

L= 250



・コネクタ1：

17JE-23090-02(D1)

・カバー：17JE-09H-1A-CF

(DDK)



・コネクタ2：PHG.2B-308-LLD92 (レモ)




Posted 2013/02/28 12:19:17 by sakamoto

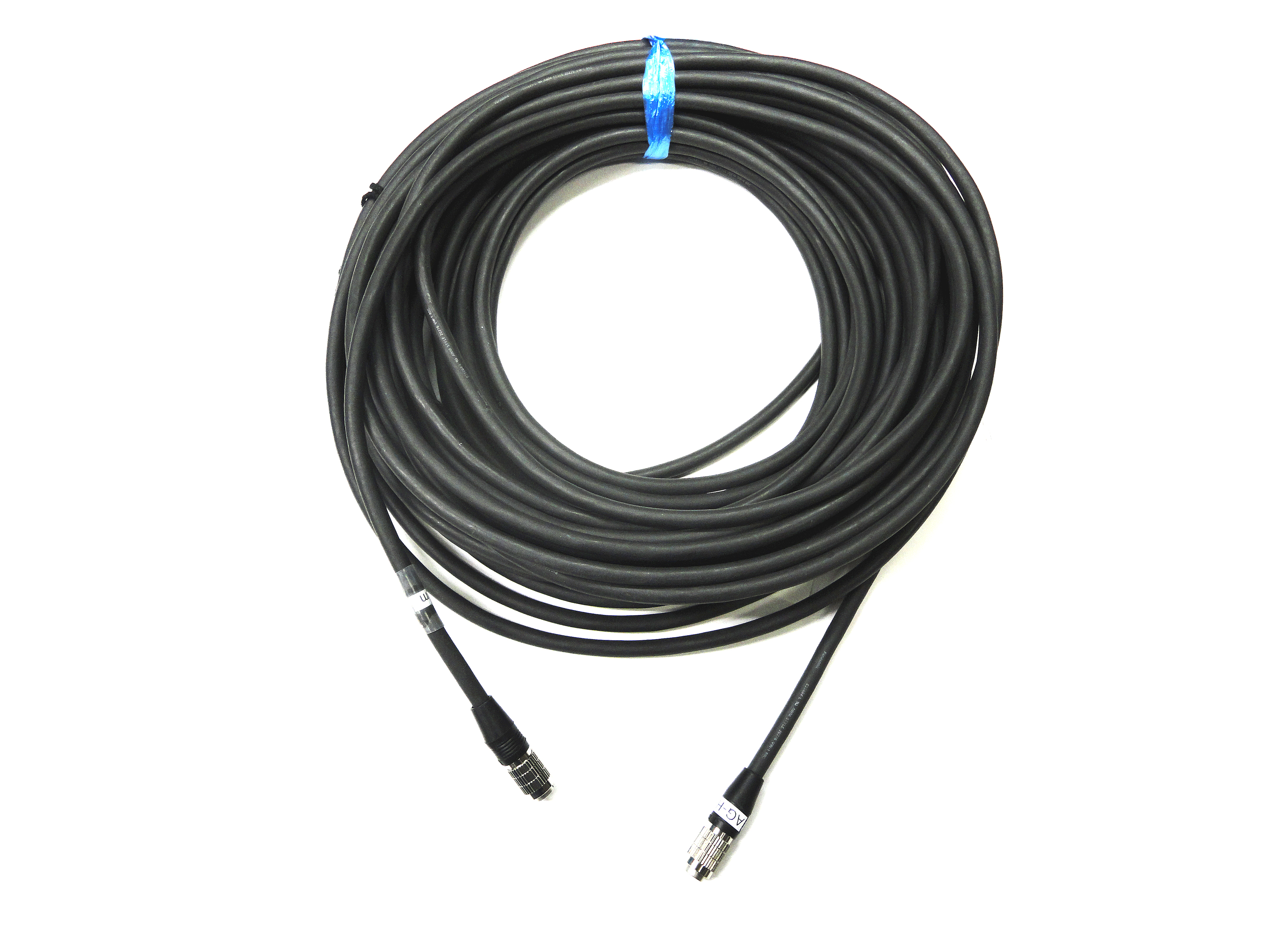

HR25-9TP-20P(72)コネクタのケーブル加工

・ケーブル：

Panaso AG-Hck10G用ケーブル



・コネクタ：

HR25-9TP-20P(72)

(ヒロセ電機)


Posted 2013/02/26 18:39:12 by sakamoto

MXR-8P-8P(71)コネクタのケーブル加工

★SONY RM-B150用

ケーブルのコネクタ交換



・コネクタ:

MXR-8P-8P(71)

(ヒロセ電機)


Posted 2013/02/24 00:31:48 by sakamoto

(DCジャック)-(ZHR-4)コネクタのケーブル加工

・ケーブル：UL1061 AWG26

L= 120 赤、黒



・DCジャック：MJ-10



・コネクタ1：ZHR-4



・コネクタ2：ZHR-2

・コンタクト：SZH-002T-P0.5

(JST)




Posted 2013/02/06 21:49:43 by sakamoto

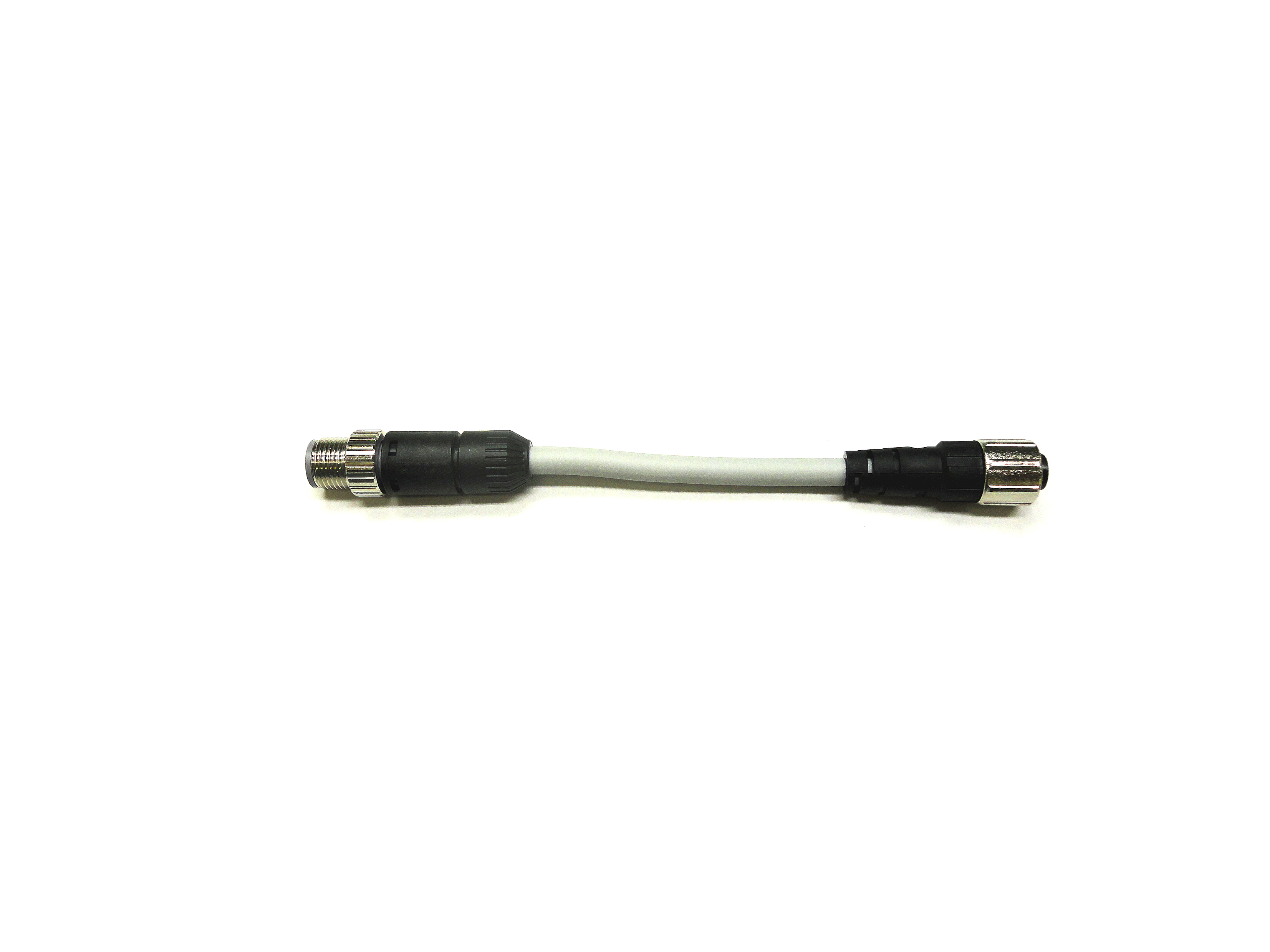

(XS2G-D421)/(XS2C-D421)コネクタのケーブル加工

・ケーブル：4P(M12)ケーブル

L= 150



・コネクタ(オス)：XS2G-D421



・コネクタ(メス)：XS2C-D421

(オムロン)


Posted 2013/01/28 21:44:19 by sakamoto
(Updated 2013/01/28 21:44:27)

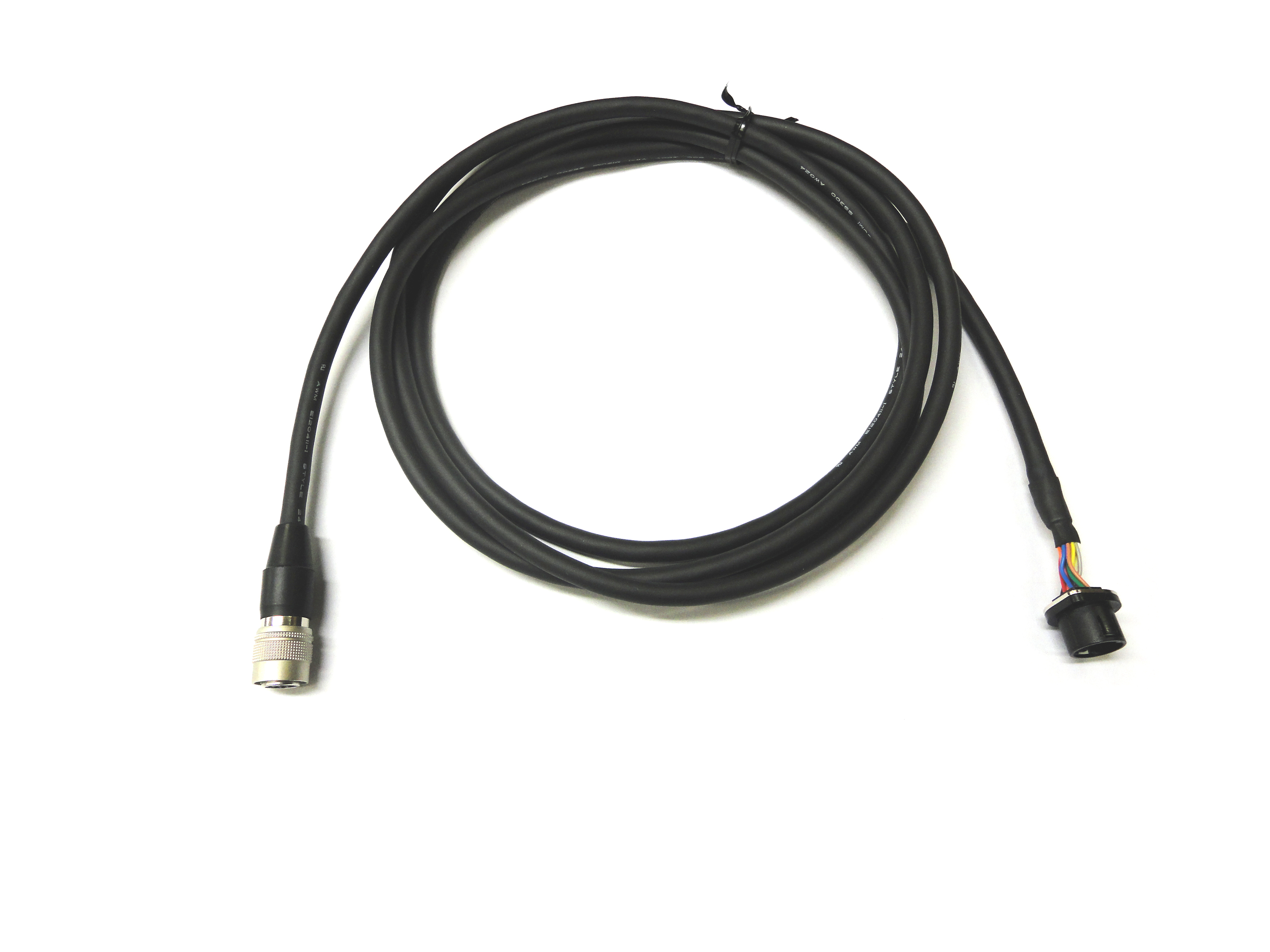

(HR10A-10P)-(RP13A-12RA)コネクタのケーブル加工

・ケーブル：

SS300 AWG24×10C

L= 2.5m



・コネクタ1：

HR10A-10P-12S(73)



・コネクタ2：

RP13A-12RA-20PC(71)

・コンタクト：RP19-PC-122 (ヒロセ電機)


Posted 2013/01/23 12:17:33 by sakamoto

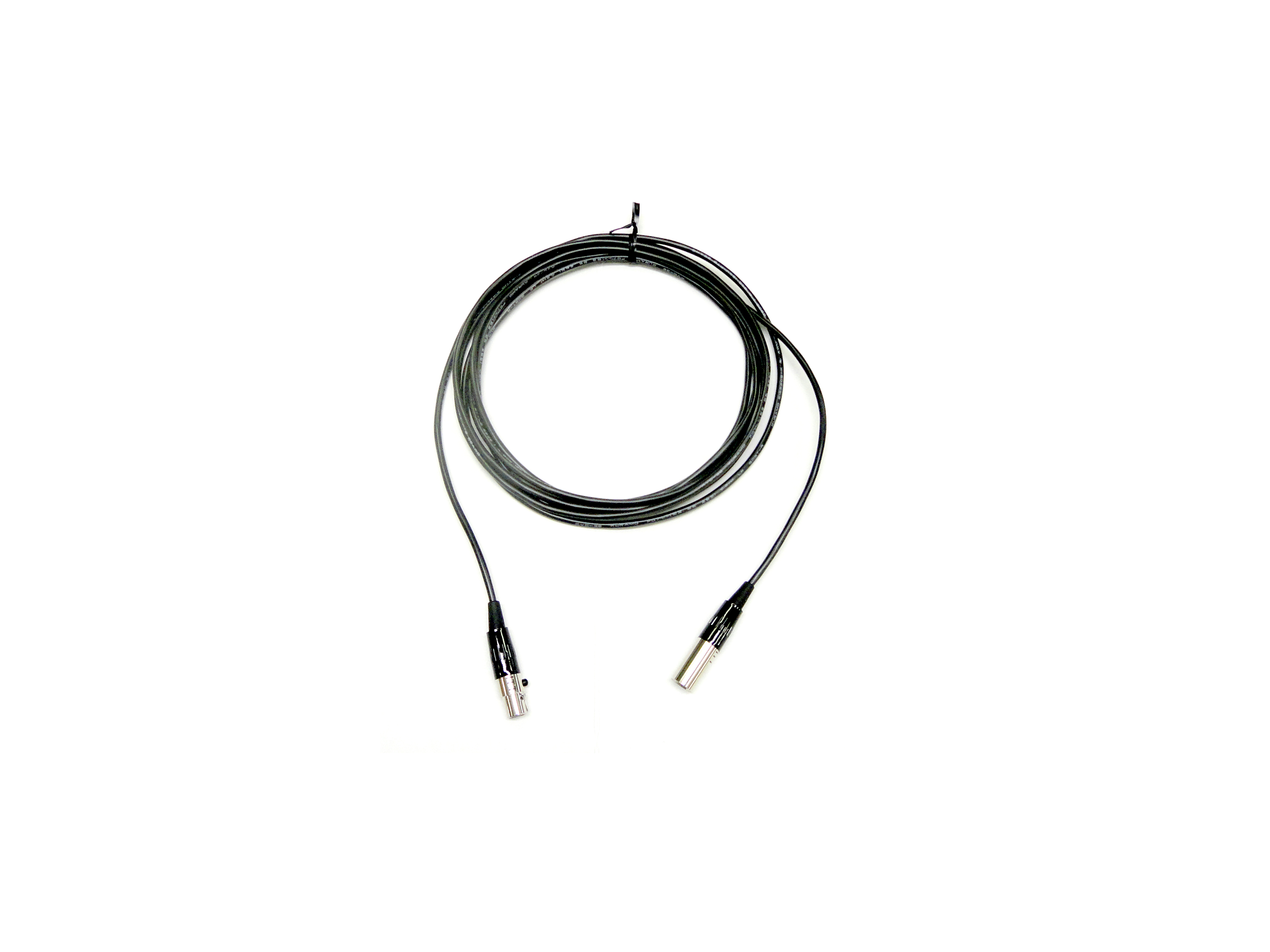

(M-XL-3-11S)-(M-XL-3-12S)コネクタのケーブル加工

・ケーブル：

KVC36 0.2sq×1P ,L= 3m



・プラグソケット：

M-XL-3-11S



・ピンプラグ：M-XL-3-12S

(ITT Cannon)


Posted 2013/01/20 14:12:39 by sakamoto

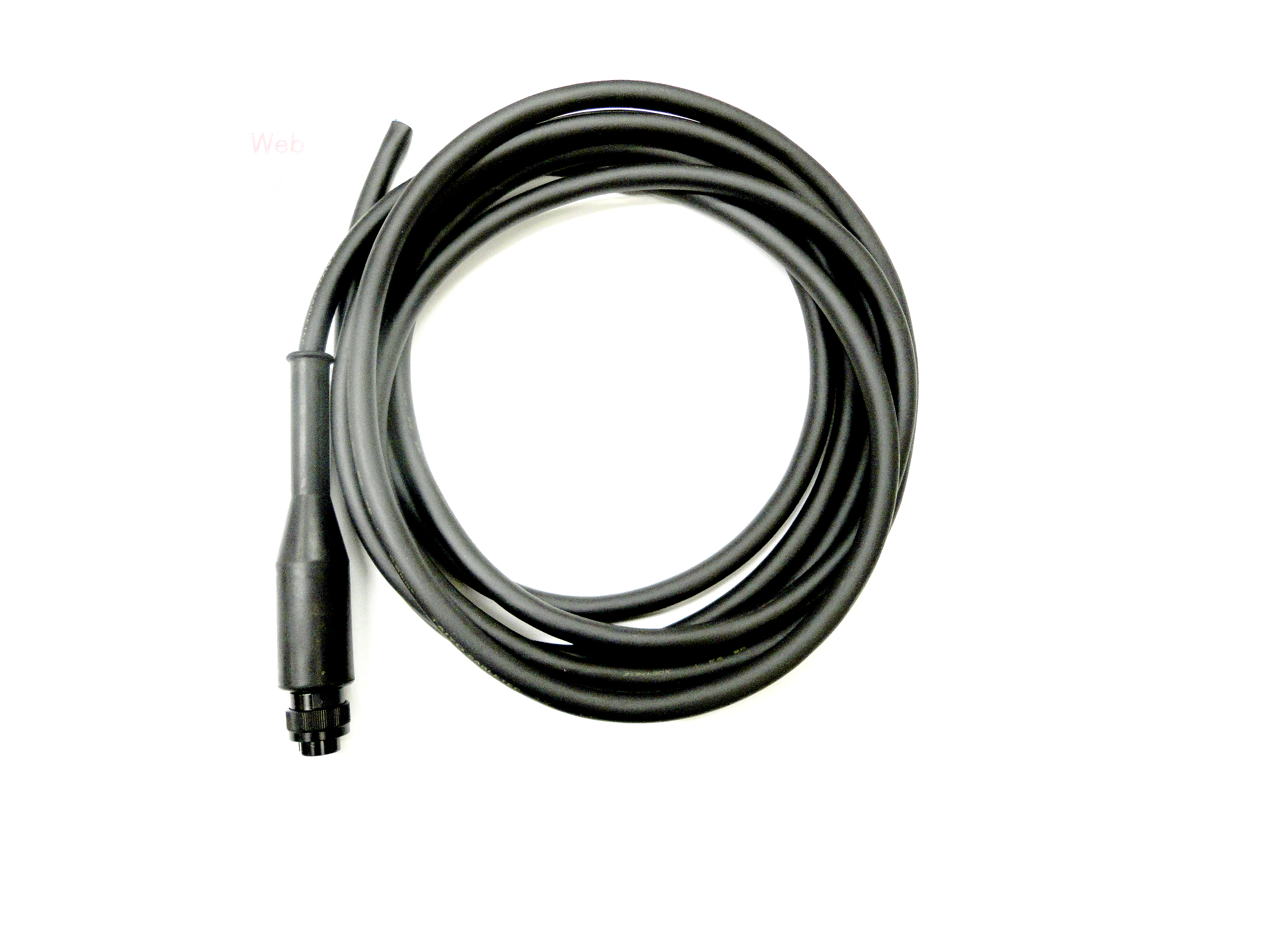

SNW-2012-PCMコネクタのケーブル加工

・ケーブル：

サンライトSX 0.5sq-20C

L= 5m



・コネクタ：SNW-2012-PCM

・ゴムブッシュ：SN-20-BW12

(三和電気)


Posted 2013/01/11 23:32:28 by sakamoto
(Updated 2013/01/12 10:20:54)
