特殊ケーブル製作の事例

カテゴリ 丸型コネクタケーブル加工 の記事

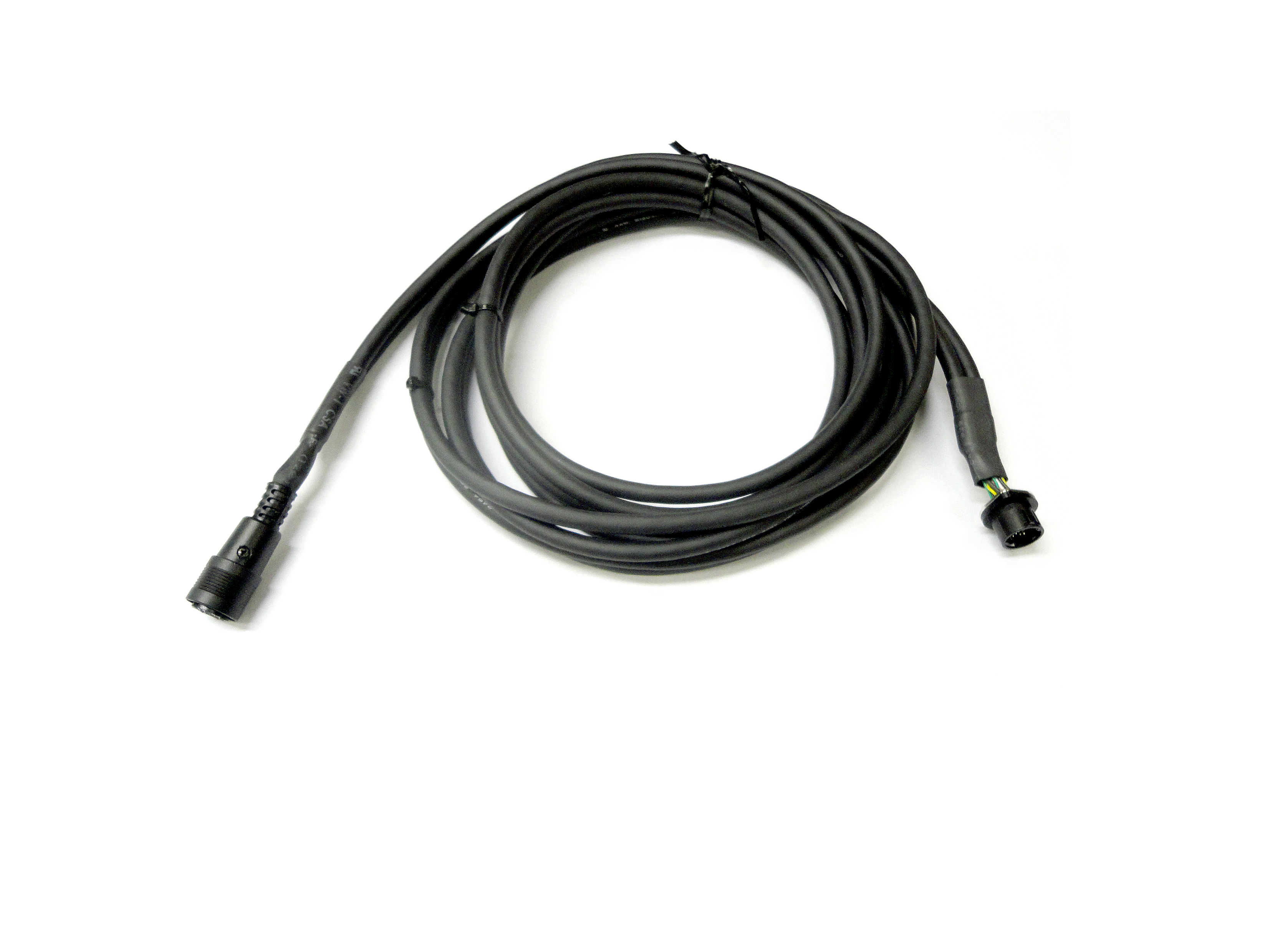

(HR10A-10P)-(HR10A-10J)コネクタのケーブル加工

・ケーブル：ビデオケーブル



・コネクタ1：

HR10A-10P-10P(73)



・コネクタ2：

HR10A-10J-10S(73)

(ヒロセ電機)


Posted 2013/01/09 21:15:25 by sakamoto
(Updated 2013/01/20 17:06:18)

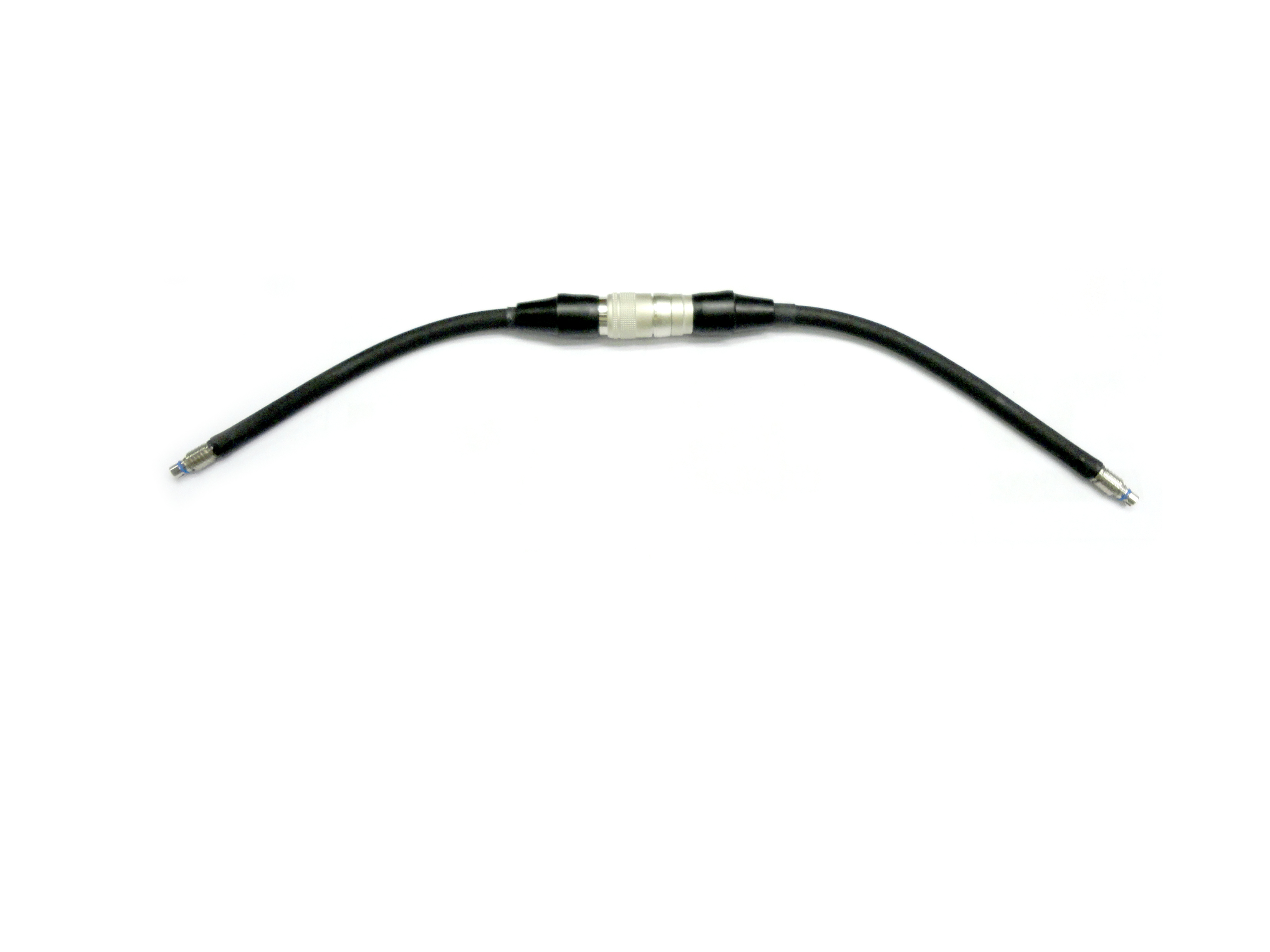

(RP13A-12PH)-(RP13A-12RA)コネクタのケーブル加工

・ケーブル：

SS３００SB AWG28×5P

L= 2500



・プラグ：

RP13A-12PH-20SC(71)

・コンタクト：RP19-SC-122

(ヒロセ電機)



・レセプタクル：

RP13A-12RA-20PC(71)

・コンタクト：RP19-PC-122


Posted 2012/12/21 21:11:02 by sakamoto
(Updated 2013/01/12 18:37:14)

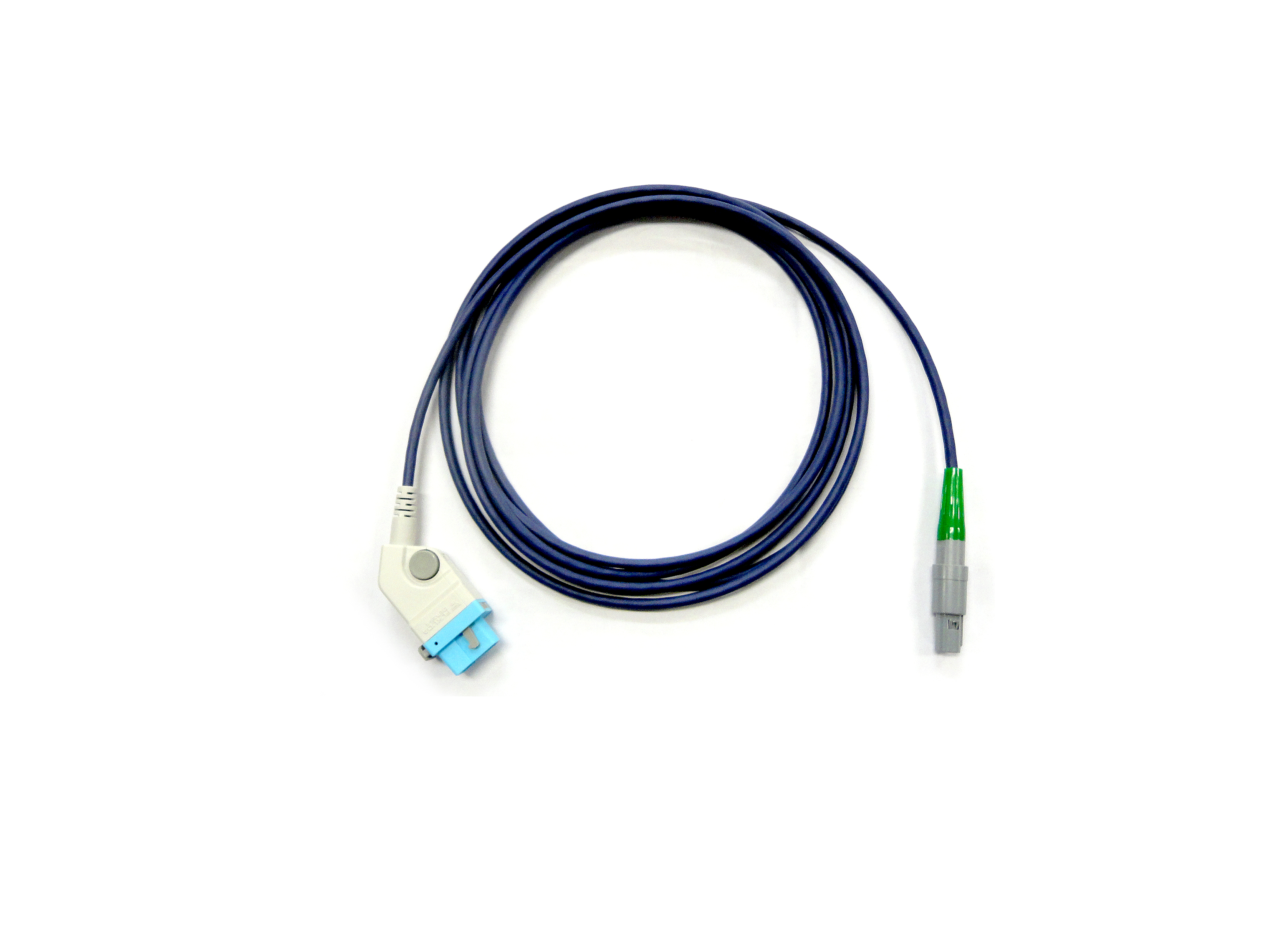

(13PJ-8AZU)-(PAA.MO.8GL)コネクタのケーブル加工

・ケーブル：AWG28×3C

L= 3m



・コネクタ1：

13PJ-8AZU-B-B5

(フクダ電子)

・コネクタ2：

PAA.MO.8GL.AC65GZ

(Lemo)




Posted 2012/12/04 20:10:14 by sakamoto

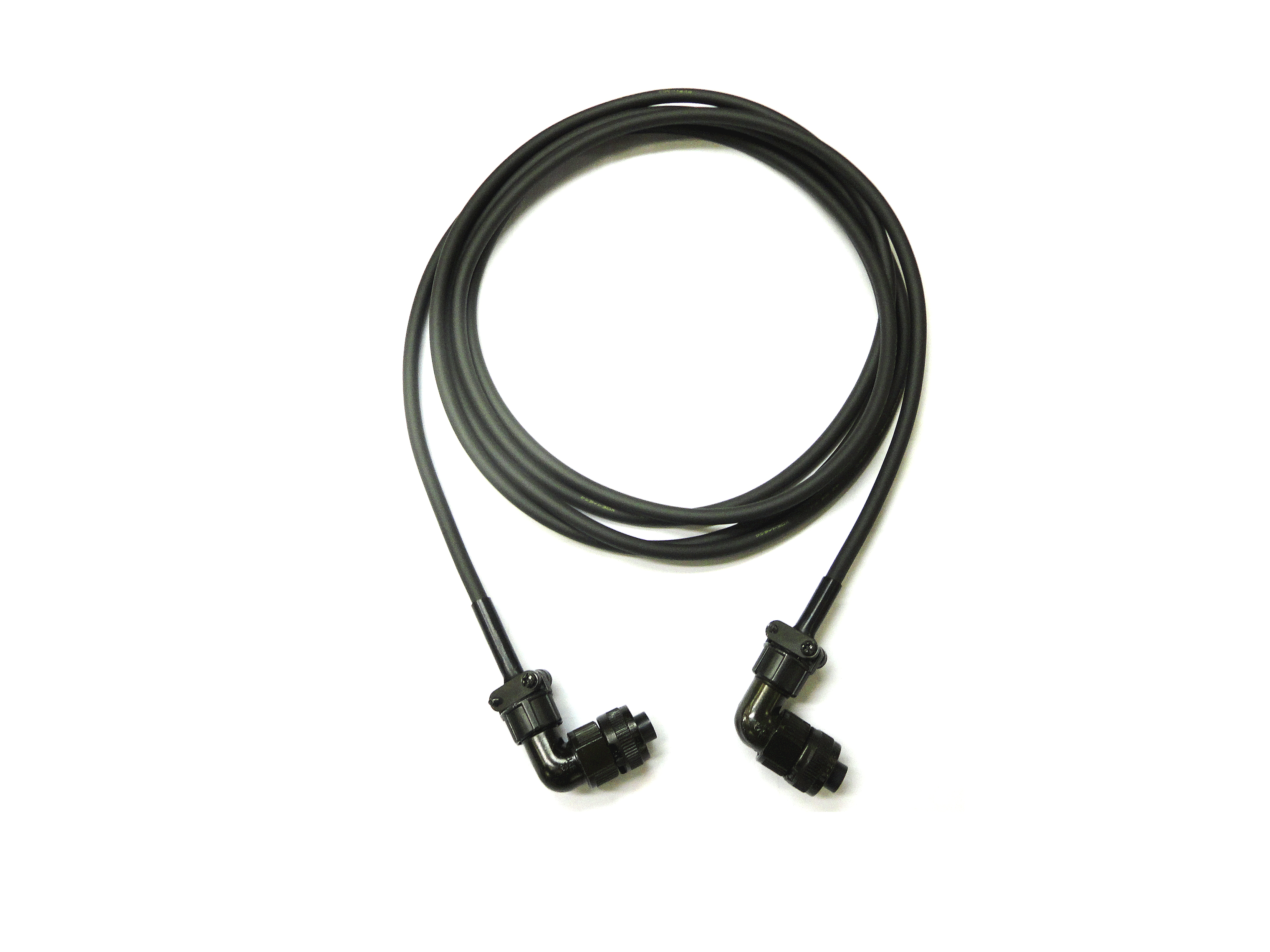

JL04V-8A10SL-3SEコネクタのケーブル加工

・ケーブル：

サンライトSX 0,5sq-3C

L= 3m



・コネクタ：

JL04V-8A10SL-3SE-EB-R

・クランプ：

JL04-1012CK-05-R (JAE)


Posted 2012/12/02 13:42:53 by sakamoto

(NMS3102A-20)-(J5FS-02V)コネクタのケーブル加工

・ケーブル：KIV 3.5sq

VCT 3.5sq×4C L=250



・コネクタ1：

NMS3102A-20-15P

・ジャンクションシェル：

CA2120-10-R

・クランプ：NMS3057-12A (JAE)



・コネクタ2：J5FS-02V-KX

・コンタクト：LJ5F-81GF-M6.5 (JST)






Posted 2012/11/29 20:42:22 by sakamoto
(Updated 2012/11/29 20:43:01)

NMS3106B20-15Sコネクタのケーブル加工

・ケーブル：

2PNCT 3.5sq×6C

L= 10m



・コネクタ：NMS3106B20-15S

(JAE)

・クランプ：NMS3057-12A




Posted 2012/11/25 21:27:21 by sakamoto

(HR10A-10P)-(HR25A-9P)コネクタのケーブル加工

・ケーブル：

UL20276 AWG28×14C

L= 1300



・コネクタ1：HR10A-10P-10S

(ヒロセ電機)

・コネクタ2：HR25A-9P-20P






Posted 2012/11/23 21:29:30 by sakamoto

(R01-01P9-8M)-(HR10A-10P-12S)コネクタのケーブル加工

・ケーブル：SS300-22-8

L= 1m



・コネクタ1：R01-01P9-8M

(防水タイプ)



・コネクタ2：

HR10A-10P-12S(73) (ヒロセ電機)




Posted 2012/11/06 19:17:06 by sakamoto

PRC03-32A10コネクタのケーブル加工

・ケーブル：7/0.12×4C

シールド付き　L=320



・コネクタ：

PRC03-32A10-7F10.5

(ヒロセ電機)




Posted 2012/10/24 23:02:34 by sakamoto

NR-2424-PF/PMコネクタのケーブル加工

・ケーブル：

サンライトSX 0.3sq-12P

L=10m



・コネクタ1：NR-2424-PF

(七星研究所)

・コネクタ2：NR-2424-PM




Posted 2012/10/15 18:39:20 by sakamoto
