特殊ケーブル製作の事例
FI-S20Sコネクタのケーブル加工
・ケーブル：KFTC 28×10P
ツイストフラットケーブル
L=500
・コネクタ：FI-S20S (JAE)
コンタクト：FI-C3-A1
(FAS-3401)-(10268-0200EL)コネクタの加工
・ケーブル：FLEX-S4
AWG28×34C
・左コネクタ：
FAS-3401-2101-OBF
(山一)
・右側コネクタ：
10268-0200EL (3M)
(FX2BA-52SA)-(D-sub25P)のケーブル加工
・ツイストフラットケーブル：
UL20012-TW
AWG28×20P
L=370
・左側コネクタ：
FX2BA-52SA-1.27R (ヒロセ)
。右側コネクタ：
17JE-13250-02-D1-A (DDK)
(固定金具付き)
(8925E-100)-(HDDB-50S)コネクタの加工
★ケーブル：FLEX-S2
AWG30×50C 2枚
★コネクタ1：
8925E-100-179-F
(KEL)
★コネクタ2：HDDB-50S(05)
8925R-080-179-F ケルコネクタの加工
★ケーブル：ＡＷＧ３０
0.635ピッチ
フラットケーブル
L=50mm
★コネクタ：
8925R-080-179-F (KEL)
SFX-SBケーブルの圧接加工
★シールド付きフラットケー
ブルの両端に圧接加工した
製品です。
・ケーブル：UL20266
SFX-SB AWG28×34 (沖電線)
・コネクタ：HIF3BA-34D-2.54R (ヒロセ電機)
HIF6-60Dコネクタのケーブル加工
★フラットケーブル：
UL20012FRX-CF-S-60S
(フジクラ)
★二段圧接コネクタ：
HIF6-60D-1.27R
(ヒロセ電機)
(DBSP)ー(HIF2E)の圧接加工
★フラットケーブルの両端に、D-S
ubの圧接コネクタと、基板FC用コ
ネクタとを圧接加工した製品です。
★この2種類のコネクタの、適合ケー
ブルピッチが異なり、又、配線パター
ンも違うため、片側のDsub側フラット
ケーブルは、パターンに合わせて整
線し、融着した上で圧接する必要が
あります。
・ケーブル；FLEX-S 2651-26芯
・左コネクタ；HIF2E-26D-2.54RB ；HIF２E-16D-2.54RB (ヒロセ電機）
・右コネクタ；DBSP-JB25SF ；DASP-JB15SF (JST)
リリーフ；DBSP-SR ；DASP-SR
FX6-60S-0.8SVのフラットケーブル加工
★マルチケーブル機器を試験する時
に使用する、検査治具ケーブルです。
★基板部分と、クリップケーブルのフ
ラットケーブル接続部を、シリコンで
固め、頻繁に抜き差しするのに耐えら
れるように対応してます。
・ケーブル；ＯＫＩ ＦＬＥＸ 4.1-B60
7/0.127
・上コネクタ；ＦＸ６-60S-0.8SV (ヒロセ電機）
・下コネクタ；Ａ３Ｅ-50D-2R (ヒロセ電機）

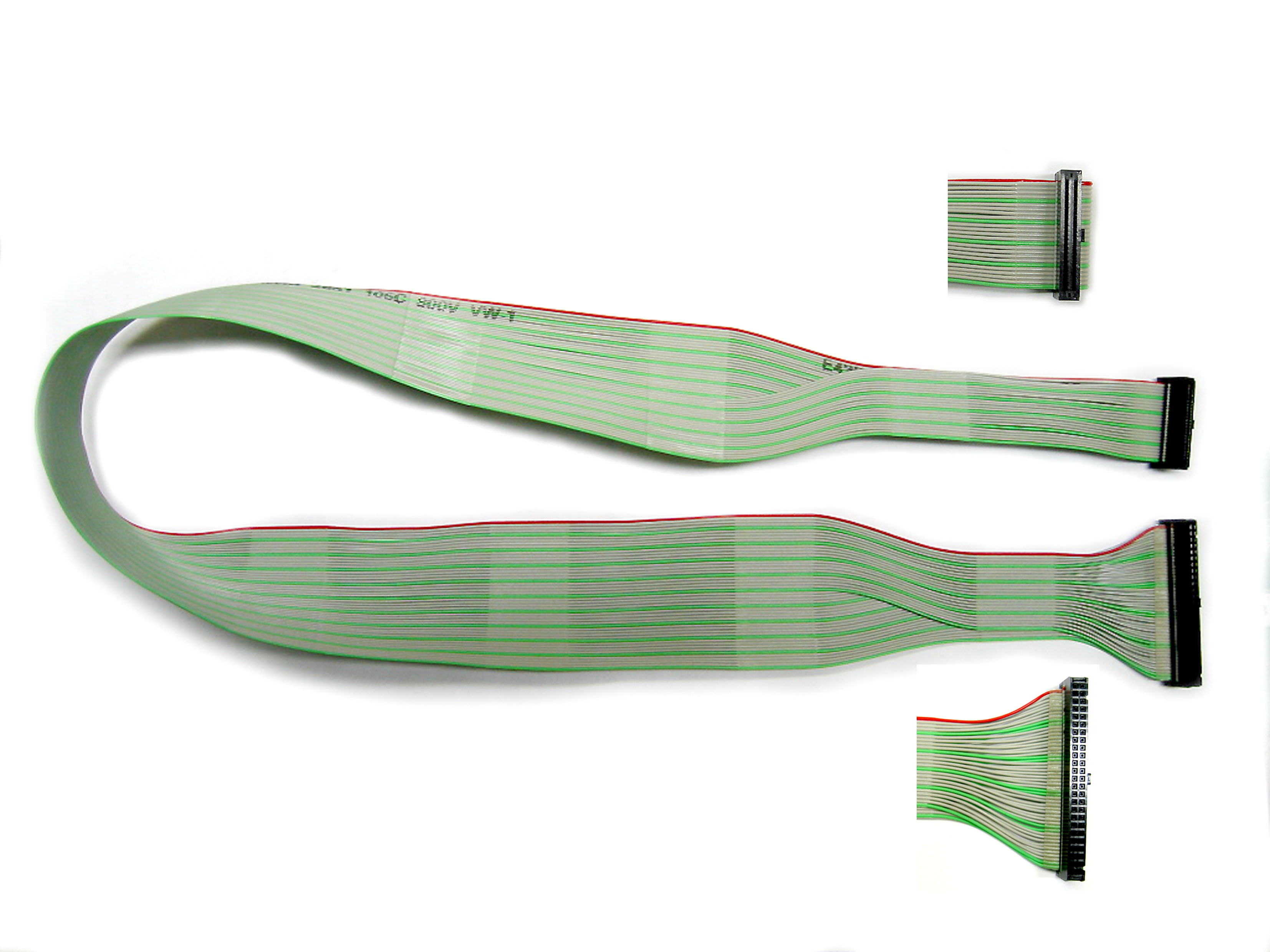

HIF6型圧接コネクタケーブル
★1.27ピッチの,フラットケーブルの片
側に、二段圧接タイプの、1.27ピッチコ
ネクタを加工し、もう一方の反対側に
は、2.54ピッチコネクタを加工した製品
です。
★ぴんＮｏを対応させるために、2.54ピ
ッチコネクタ側は、交互になる様に配
列し、融着加工後、圧接加工を行いま
した。
・上側コネクタ；ＨＩＦ６－５０Ｄ－１．２７Ｒ
・下側コネクタ；ＨＩＦ３ＢＢ-50D-2.54R
