特殊ケーブル製作の事例

カテゴリ 角型コネクタのケーブル加工 の記事

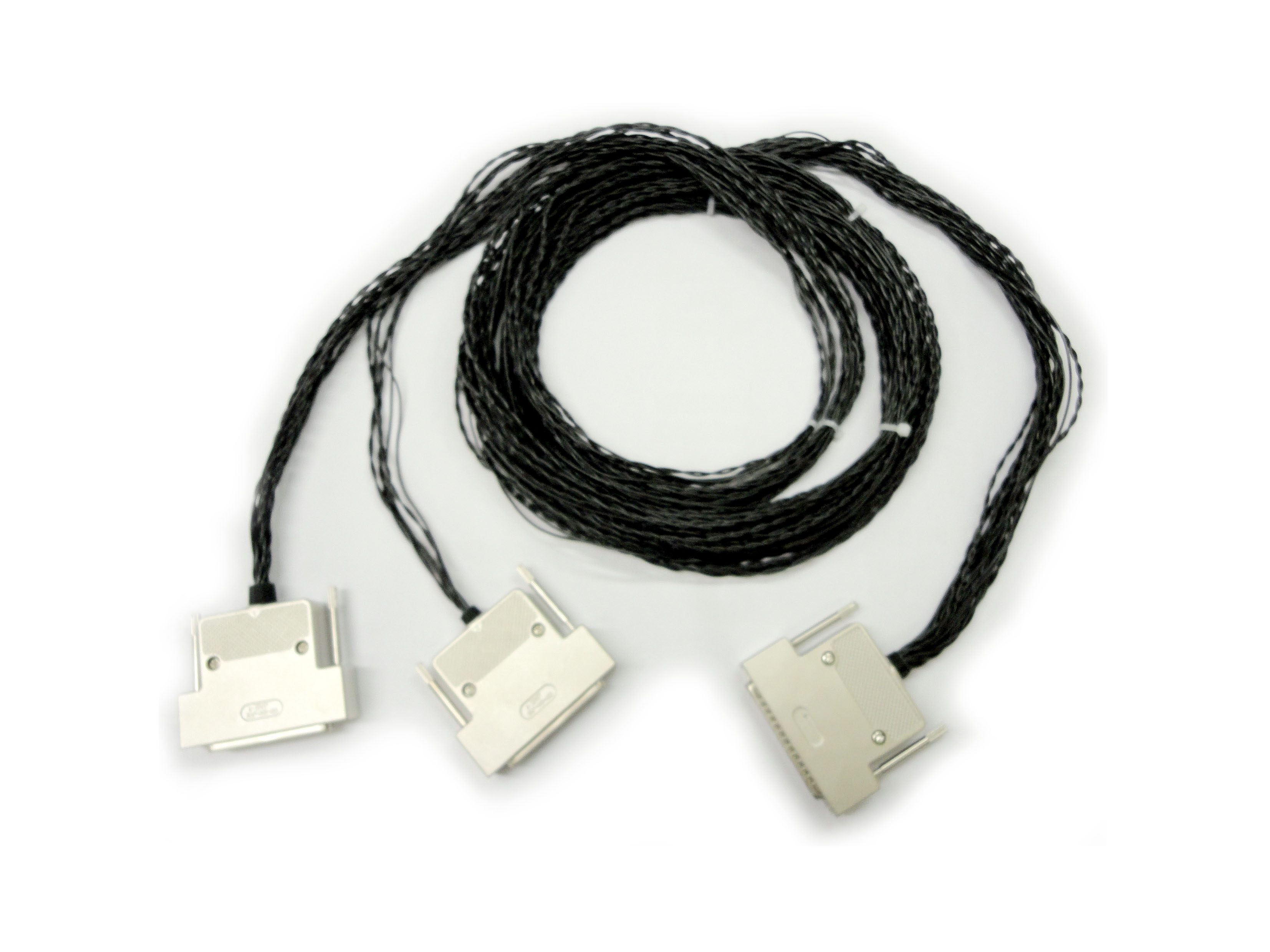

(DD-50SF-N)-(DC-37PF-N)コネクタのケーブル加工

・ケーブル：UL1007 AWG26
L=3000

・コネクタ：DD-50SF-N
・カバー：DD-C4-J13-F

・コネクタ2：DC-37PF-N
・カバー：DC-C4-J12-F

(JAE)


Posted 2013/08/22 19:56:11 by sakamoto

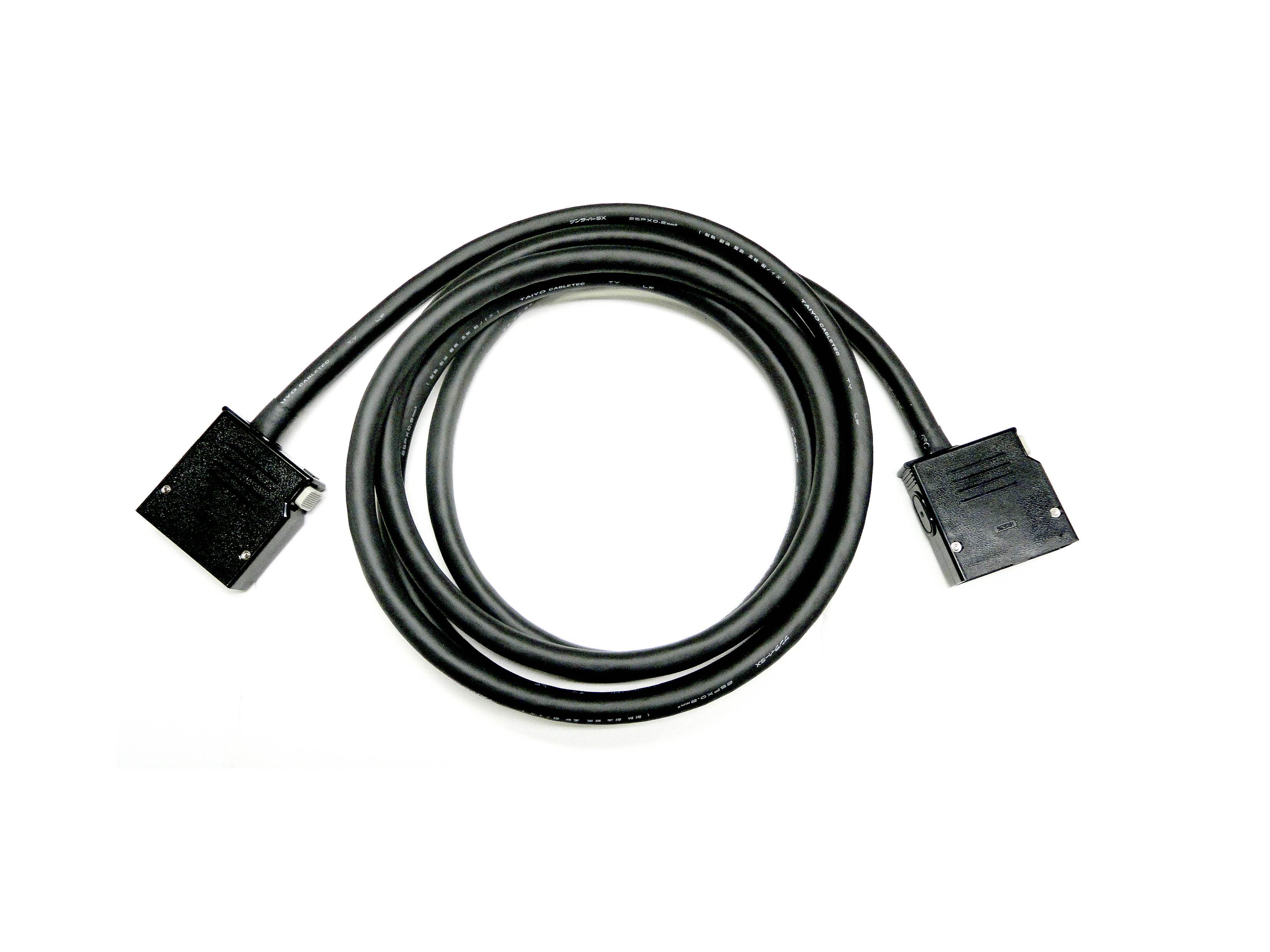

セントロニクスコネクタのケーブル加工

・ケーブル：サンライトSX

0.3sq-7P , 0.3sq-12P



・コネクタ：57-30500



・コネクタ2：57-30360

(DDK)




Posted 2013/07/15 23:09:01 by sakamoto

HIF3BA-40D/FCN-361J040コネクタのケーブル加工

・ケーブル：

SS300SB AWG28×20P

L=1m



・コネクタ：

HIF3BA-40D-2.54R



・コネクタ2：FCN-361J040-AU

・カバー：FCN-360C040-B




Posted 2013/07/14 17:40:49 by sakamoto

1022600200ELコネクタのケーブル加工

・ケーブル：

FLEX-S AWG28×26

L= 300



・コネクタ：10226-0200EL

(3M)




Posted 2013/07/09 18:25:20 by sakamoto
(Updated 2013/07/09 18:32:02)

17JE-13150-02(D1)Aコネクタのケーブル加工

・ケーブル：

SS30WS AWG28×5P

L= 6M



・コネクタ：

17JE-13150-02(D1)A



・カバー：17JE-15H-1C-CF (DDK)




Posted 2013/07/08 20:50:27 by sakamoto
(Updated 2014/04/21 16:51:57)

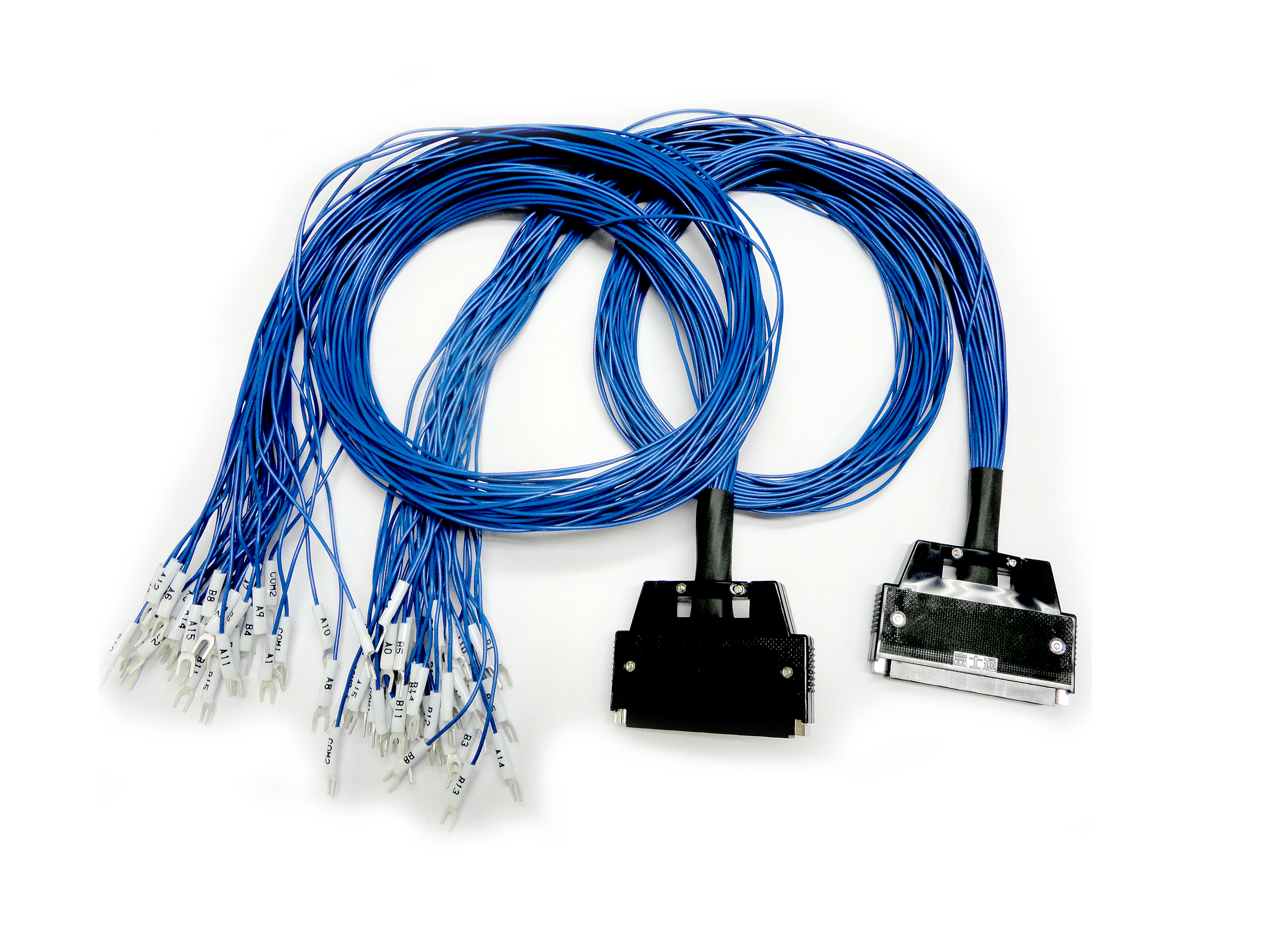

PLC対応ケーブル

・ケーブル：UL1007 AWG24

L=1000 , 青



・コネクタ：FCN361P04-AU

・カバー：FCN360C040-C




Posted 2013/07/01 19:52:43 by sakamoto

(1-178289-6)/(FI-40A-20S)コネクタのケーブル加工

・ケーブル：UL20276-SB

AWG28×10P , L=7000



・コネクタ：1-178289-6

・コンタクト：1-175217-2 (TE)



・コネクタ：FI-40A-20S

・カバー：FI-20-CV5 (ヒロセ電機)




Posted 2013/06/29 19:30:17 by sakamoto

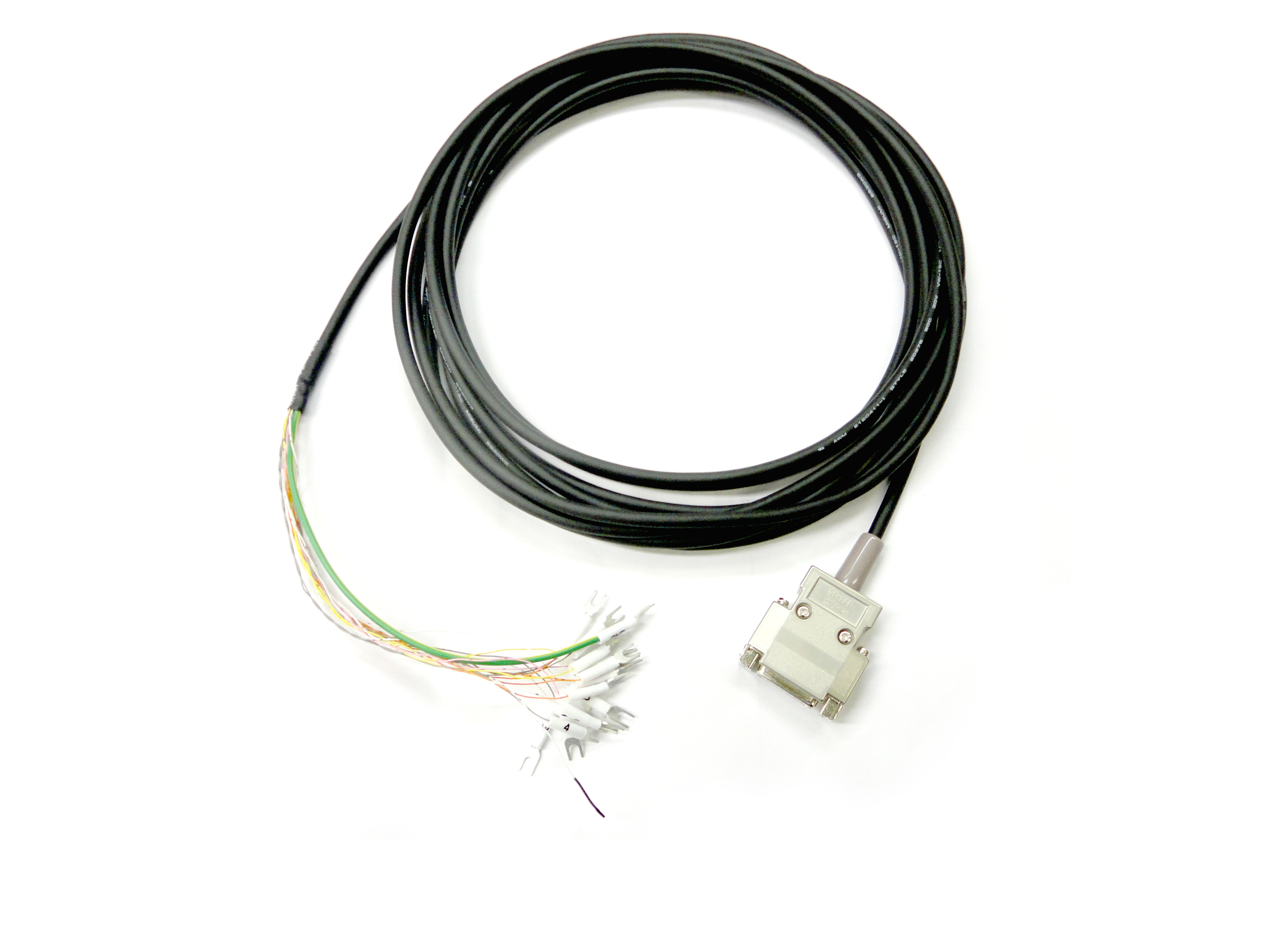

D-sub9P/15Pメスコネクタのケーブル加工

・ケーブル：UL2464シールド付き

AWG22×8P , 2P

L= 6m

・収縮チューブ　　L=5m



・コネクタ：

17JE-13150-02-D1(A)

17JE-13090-02-D1(A)

・カバー：

17JE-15H-1C-CF

17JE-09H-1C-CF


Posted 2013/06/11 21:14:40 by sakamoto

P-1645B A(09)コネクタのケーブル加工

・ケーブル：

サンライトSX 0.2sq-25P

L= 3m



・コネクタ：P-1645B A(09)



・カバー：P-1645A-CA(50)






Posted 2013/05/16 13:19:21 by sakamoto

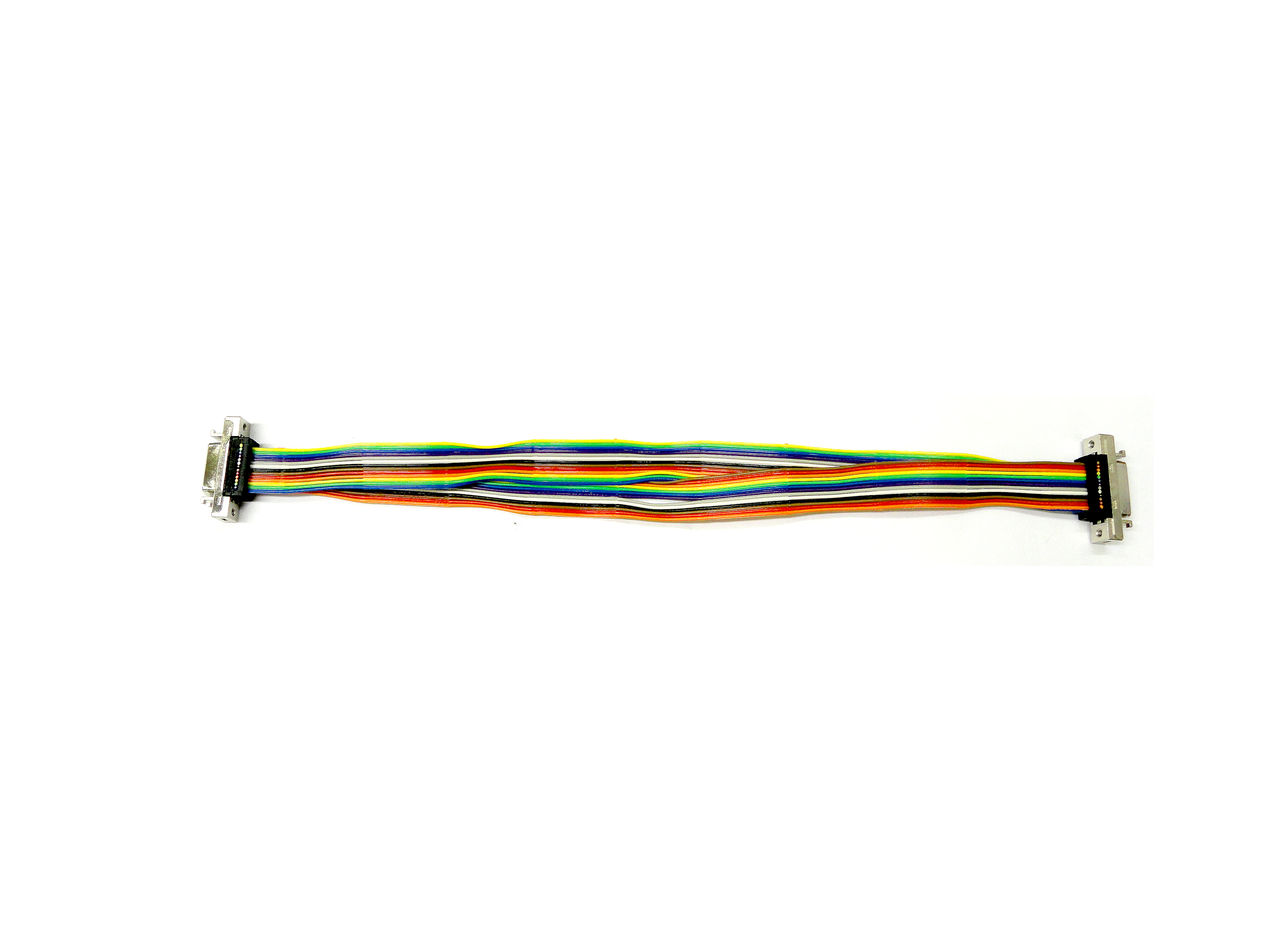

10168-3000PEコネクタのケーブル加工

・ケーブル：7/0.127×17P

ツイストフラットケーブル

L= 300



・コネクタ：10168-3000PE



・カバー：MML6814






Posted 2013/05/11 15:59:56 by sakamoto
