特殊ケーブル製作の事例

カテゴリ 角型コネクタのケーブル加工 の記事

(HD-15SP)-(BNC-PJ)コネクタのケーブル加工

・ケーブル:1.5C-2V

L= 100



・高密度コネクタ:HD-15SP

・カバー:17JE-09H-1C-CF



・同軸コネクタ:BNC-PJ




Posted 2013/02/12 20:40:27 by sakamoto

(17JE-13150)-(HD-15SP)コネクタのケーブル加工

・ケーブル:

NAVC AWG26×5P

L= 2m



・コネクタ1:

17JE-13150-02(D1)

・カバー:17JE-15H-1C-CF



・高密度コネクタ:HD-15SP

・カバー:17JE-09H-1C-CF




Posted 2013/02/11 20:17:25 by sakamoto

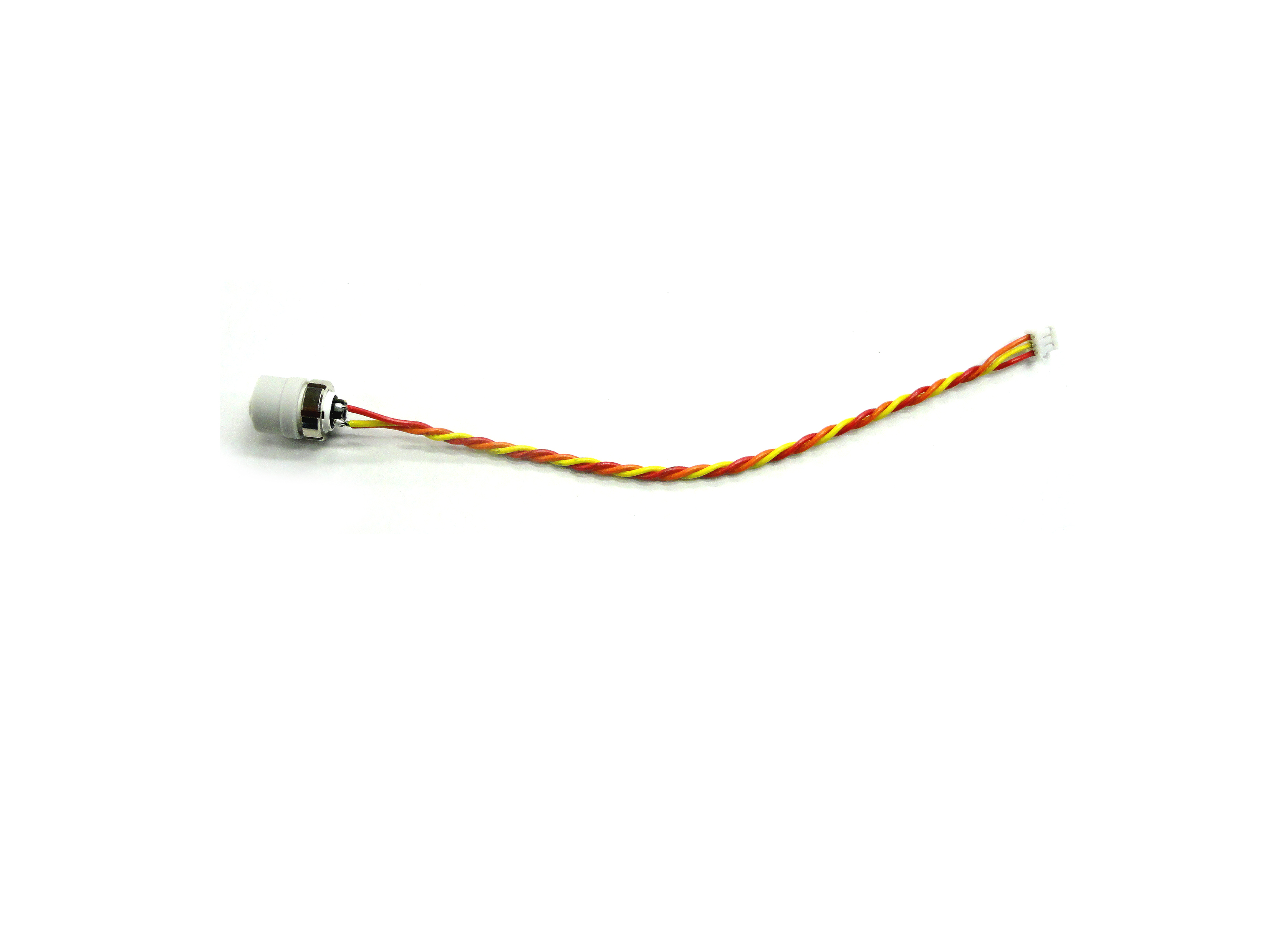

(246FRW-4P)-(ZHR-3)コネクタのケーブル加工

・ケーブル:UL1061 AWG26

L= 120



・コネクタ1:246FRW-4P

(Witoco)



・コネクタ2:ZHR-3

・コンタクト:SZH-002T-P0.5

(JST)


Posted 2013/02/05 23:40:49 by sakamoto

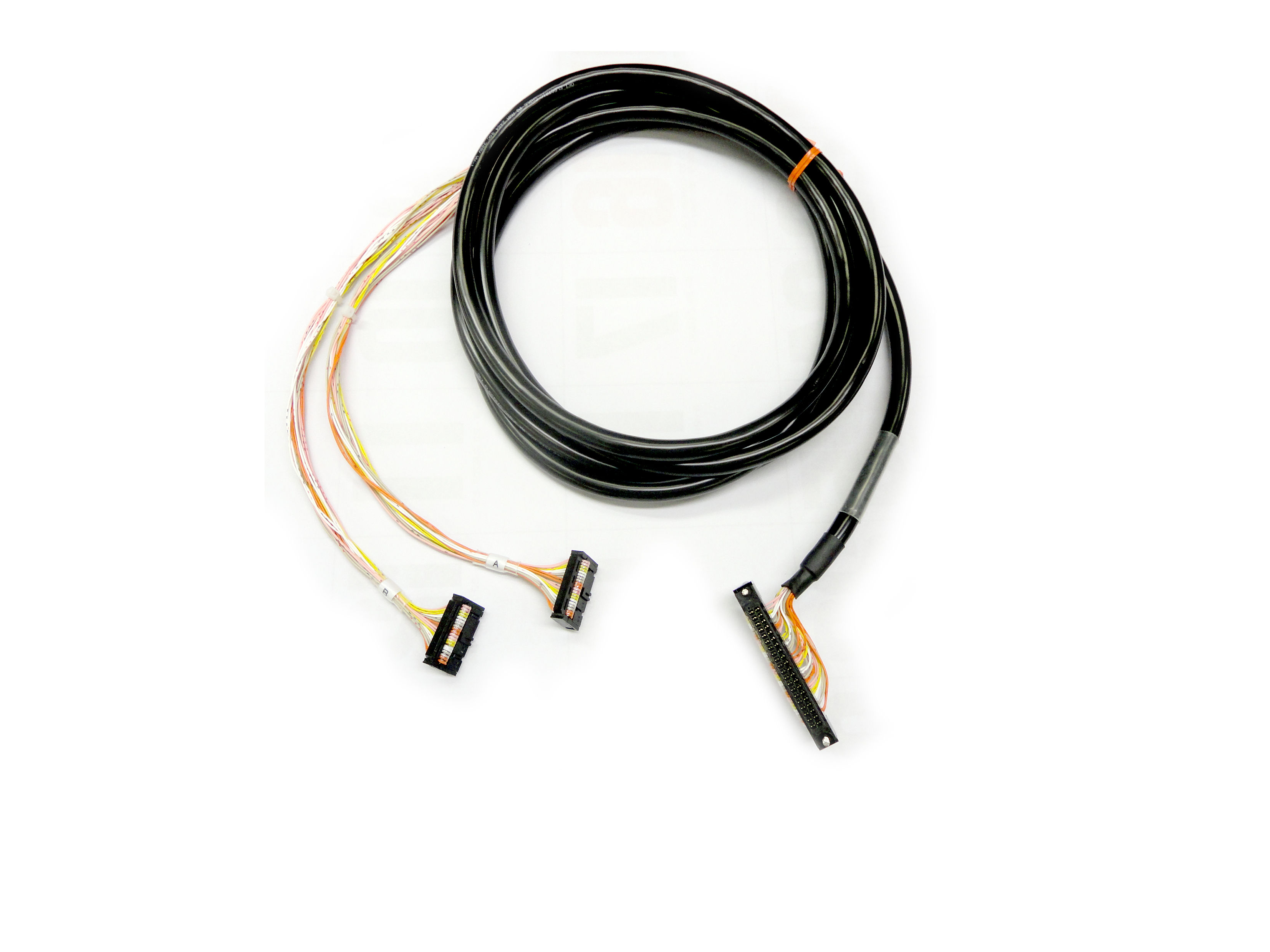

(FCN-361J040)-(HIF3BA-20D)コネクタのケーブル加工

・ケーブル:

SS300 AWG24×20C

L= 2m×2本



・コネクタ1:

FCN-361J040-AU

・カバー:FCN-360C40-B

(富士通コンポーネント)



・コネクタ2:HIF3BA-20D-2.54C

・カバー:HIF3-20CV(71) (ヒロセ電機)




Posted 2013/01/25 21:36:54 by sakamoto

HDMIケーブルの加工

・ケーブル1:

IEEE 1394ケーブル

・ケーブル2:HDMIケーブル



・コネクタ1:

IEEE 1394 6P(オス)



・コネクタ2:HDMI 19P(オス)



・コネクタ3:XM3D-2521(メス)

・カバー:XM2S-2513(インチ)


Posted 2013/01/24 21:09:57 by sakamoto

PCS-E50PMコネクタのケーブル加工

・ケーブル:

UL2464SB AWG28×25P

L= 5m



・コネクタ:PCS-E50PM

・カバー:PCS-XEM50DL-N

(本多通信工業)




Posted 2013/01/21 21:54:17 by sakamoto

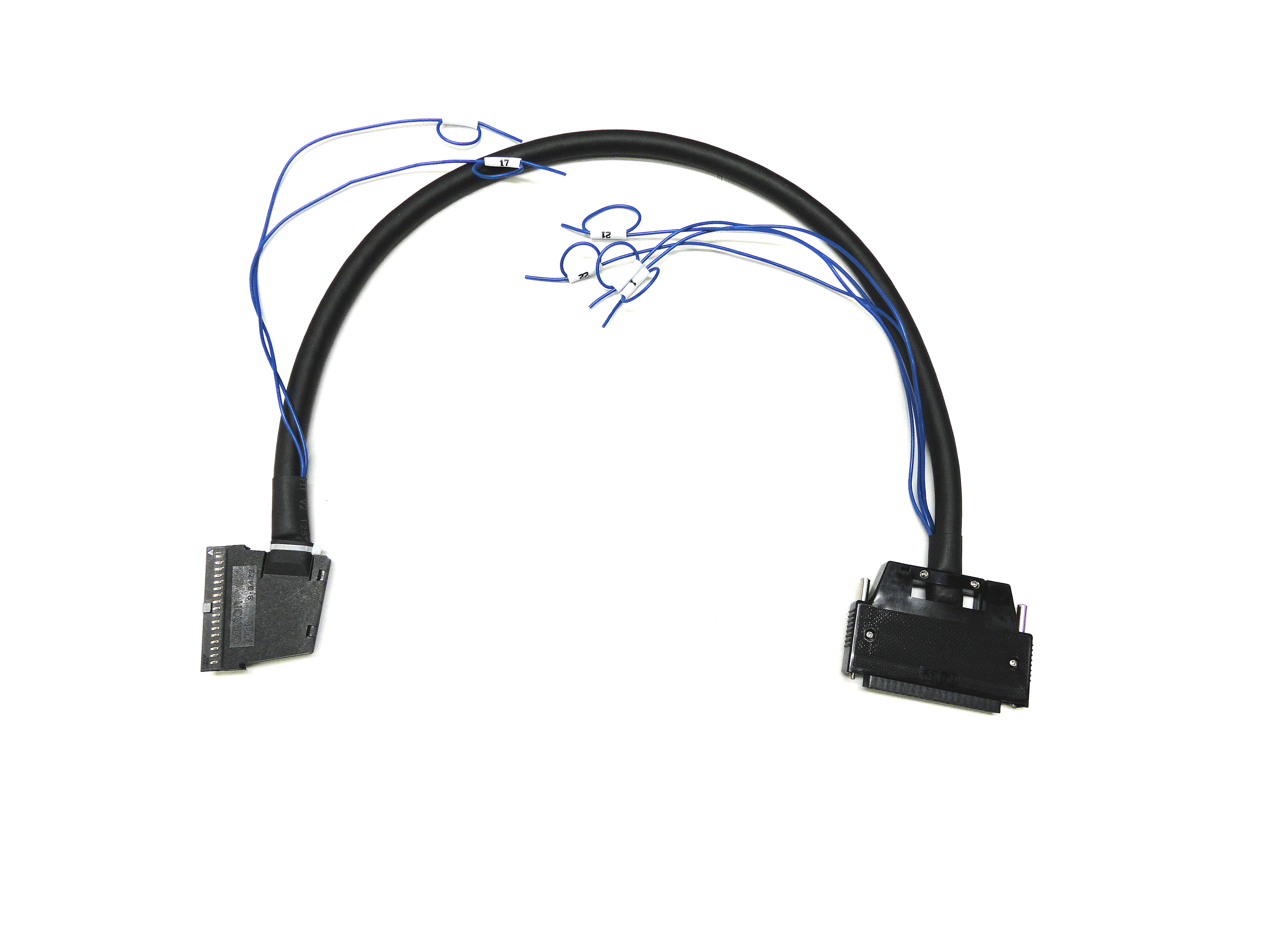

FCN-367J040-AU-Fコネクタのケーブル加工

・ケーブル:AC30TEケーブル

L=3m



・コネクタ:

FCN-367J040-AU-F

(富士通コンポーネント)




Posted 2013/01/06 11:36:06 by sakamoto

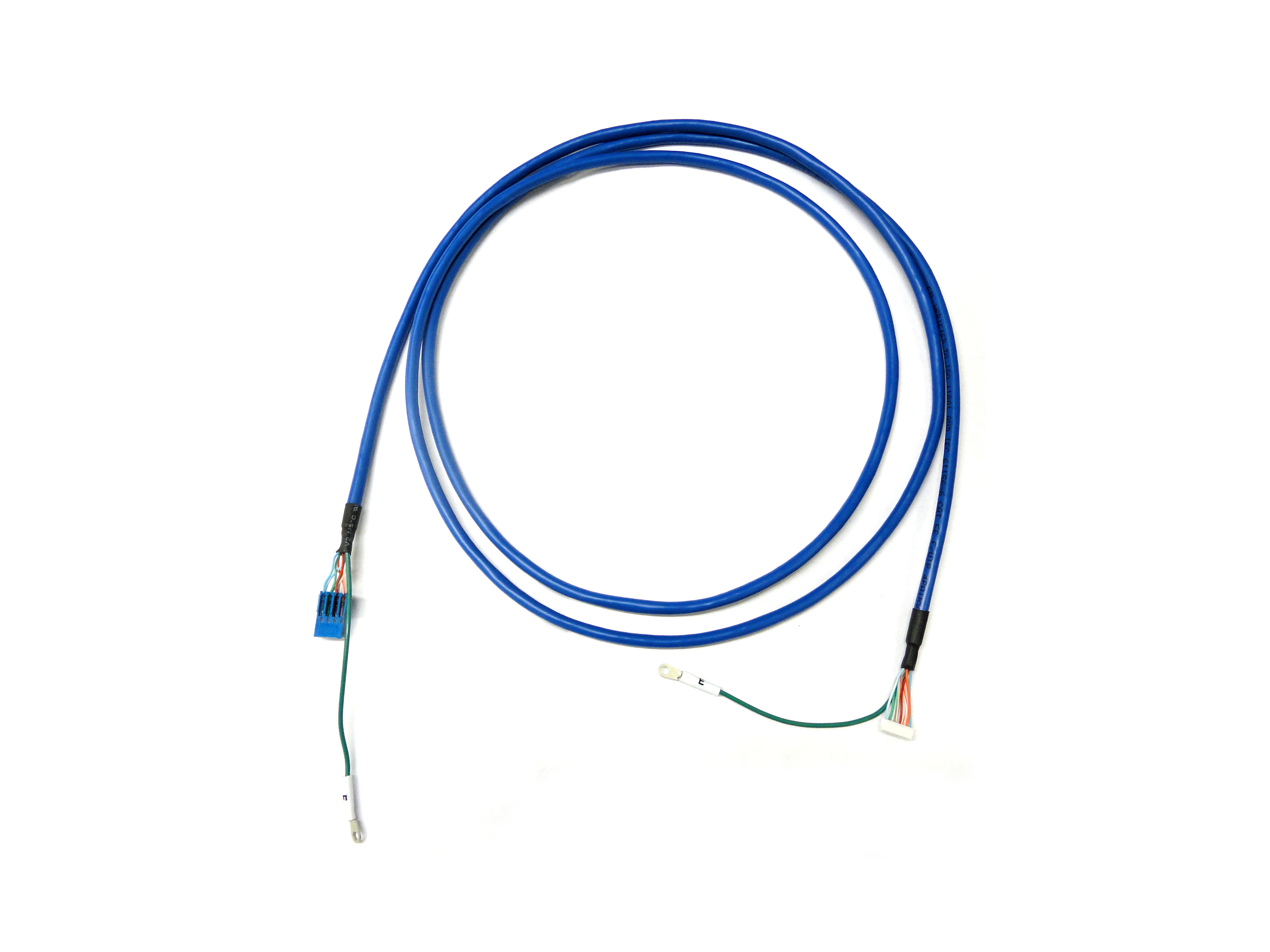

(281792-4)-(ZHR-8)コネクタのケーブル加工

・ケーブル:

シールド付きLANケーブル

ヨリ線 、 L=2000



・コネクタ1:281792-4

(タイコウエレクトロニクス)



・コネクタ2:ZHR-8

・コンタクト:SZH-002T-P0.5

(JST)






Posted 2013/01/04 18:52:38 by sakamoto
(Updated 2013/01/04 19:02:29)

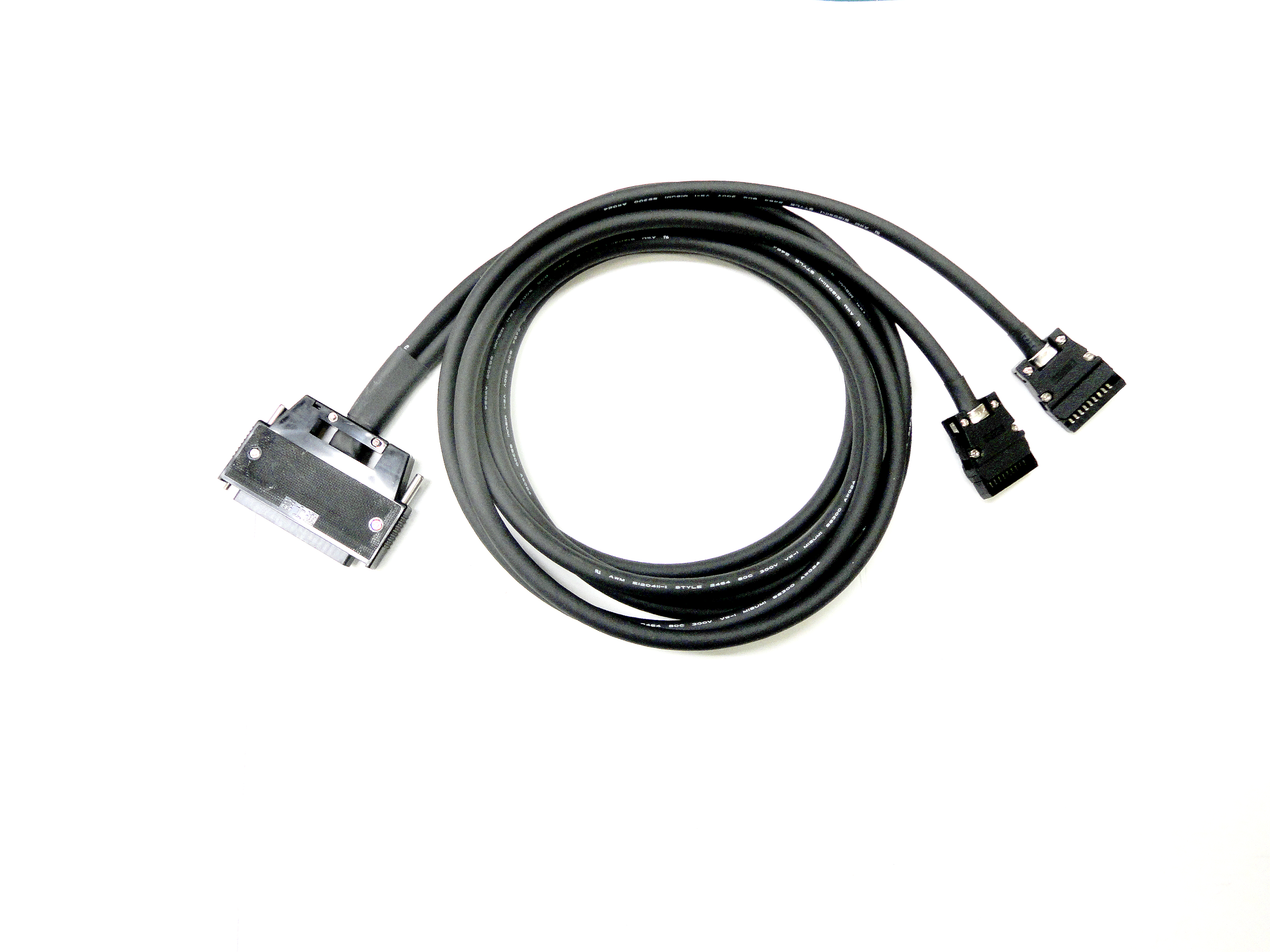

(XG5M-3435-N)-(FCN-361J040-AU)コネクタのケーブル加工

・ケーブル:

SS300SB AWG28×20P

L= 500



・コネクタ1:XG5M-3435-N

・カバー:XG5S-3422

(オムロン)



・コネクタ2:FCN-361J040-AU

・カバー:FCN-360C040-B

(富士通コンポーネント)




Posted 2012/12/27 23:13:45 by sakamoto

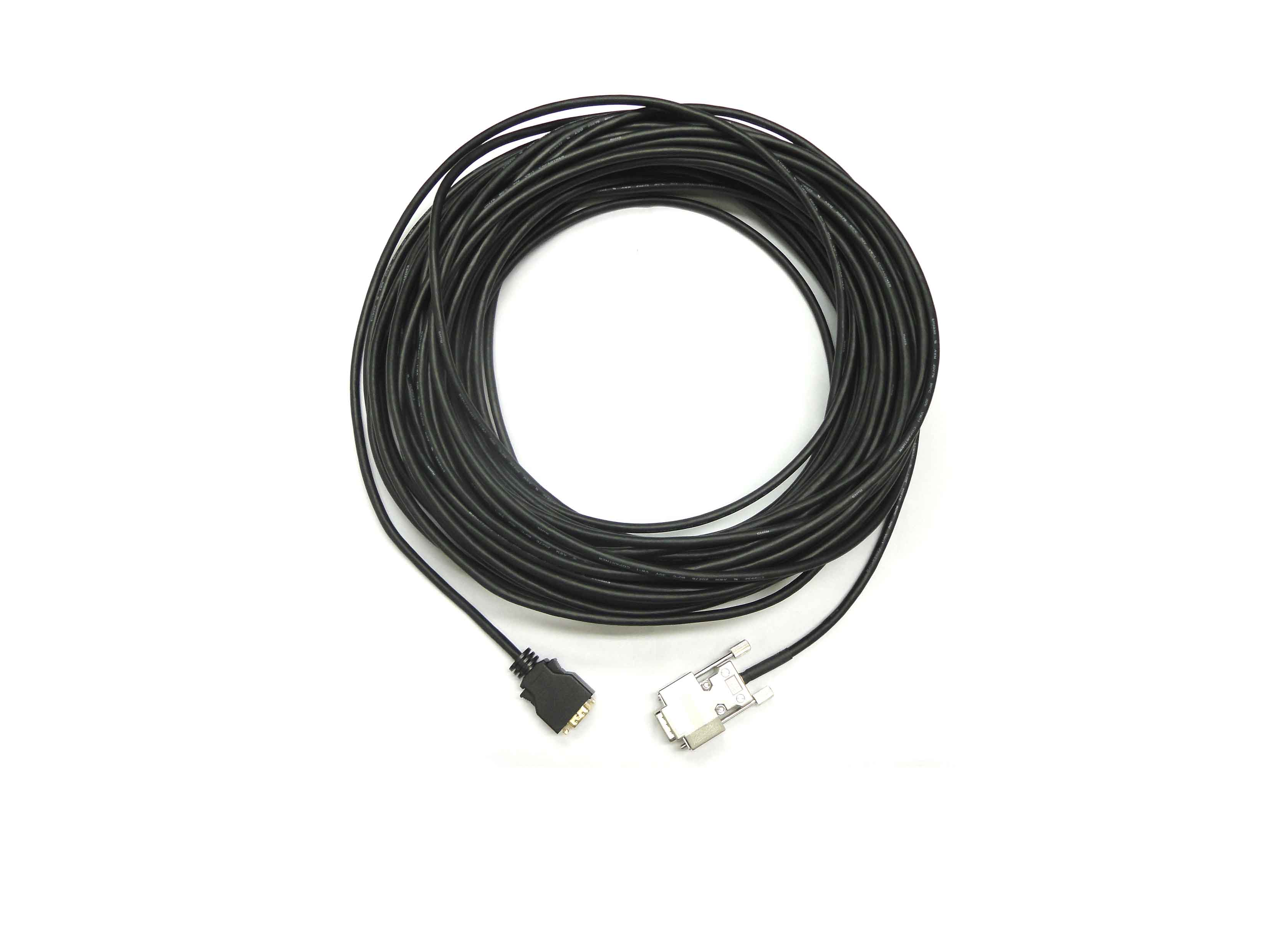

(MDR-14P)-(ミニD-sub15P)コネクタのケーブル加工

・ケーブル:

UL20276複合ケーブル

同軸75Ω×3+

AWG30×5C+

AWG30×2P ( 30m )



・コネクタ1:10114-3000PE

・フード:10314-52FO-008 (住友3M)



・コネクタ2:HD-15SP

・カバー:17JE-09H-1C4-CF (DDK)






Posted 2012/12/11 19:44:11 by sakamoto
(Updated 2012/12/11 19:45:26)
