特殊ケーブル製作の事例
CIS用ケーブルASSY
ケーブル：AWG28x15P
（古川電気工業）
コネクタ：
54596-1510(MOLEX)
54597-3000(MOLEX)
(50058-8100)-(SXH-001T)の圧着加工
・ケーブル：FLEX-B(10)
L= 700
・コンタクト1：50058-8100
(モレックス)
・コンタクト2：50212-8100
・コンタクト3：SXH-001T
(JST)
レモコネクタの延長加工
★レモコネクタの延長加工を
し、ファーストン端子を加工。
・ケーブル：
UL1007 AWG16
赤、黒、 L= 500
・ファーストン端子：
480809-FA
D端子ケーブル/RCAケーブルの短縮加工
★バスルーム用のテレビ配
線ケーブルを長さ20mから
500mmに短縮加工したもの
です。
・Φ3.5プラグケーブル
・D端子ケーブル
・RCA 3pinケーブル

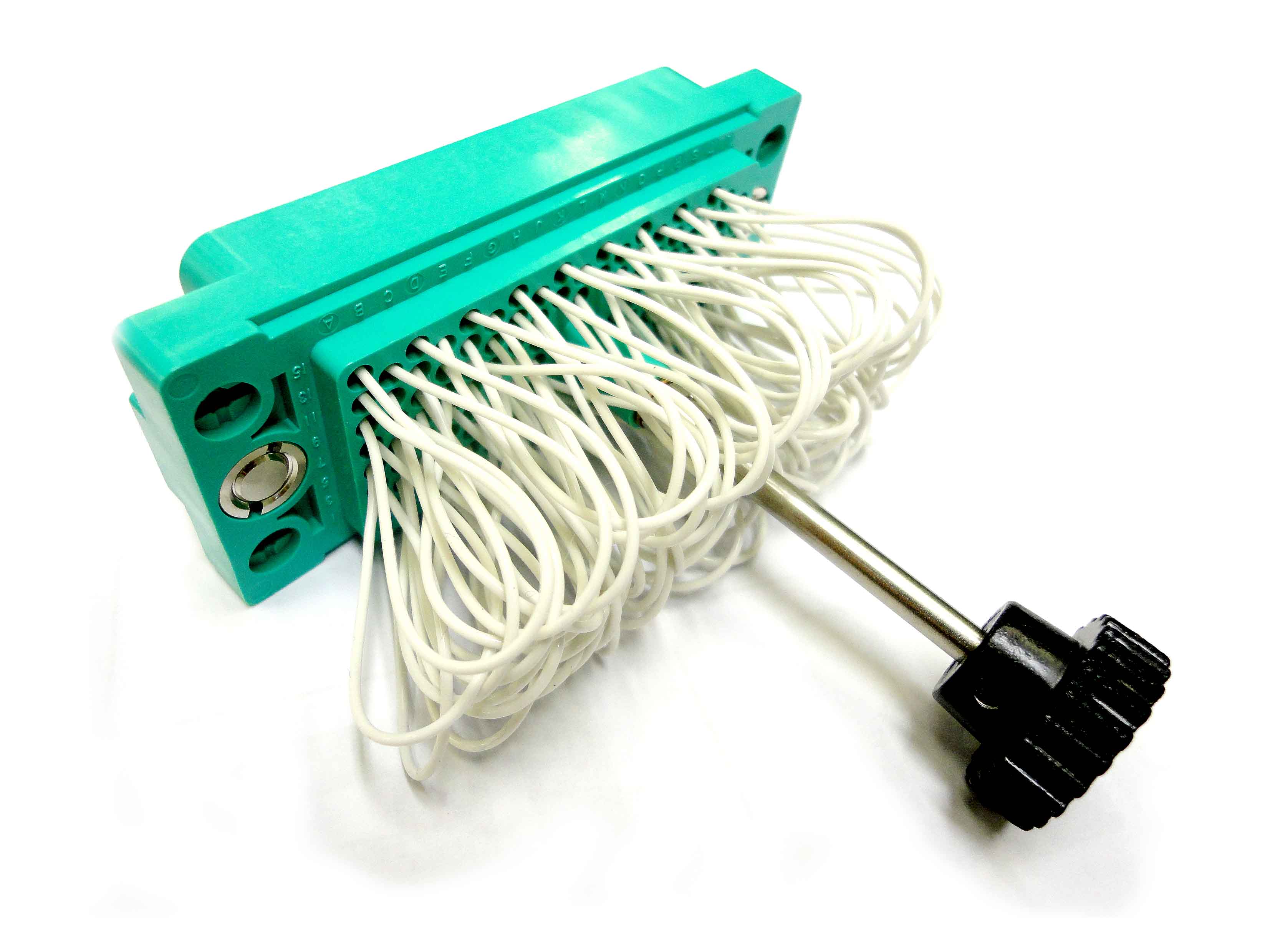

エルコ8017シリーズコネクタの加工
・ケーブル：FA 0.3sq
600V耐圧 L=100
・コネクタ：
00-8017-130-313-001
(京セラエルコ)
(Updated 2012/09/06 23:35:05)
SSH-003T-P0.2Hピンの圧着加工
★ケーブル：UL1571AWG28
(赤、黒、緑、黄、青、白、灰）
L = 810
★ビニールチューブ：Φ6
L = 610
★コンタクト：SSH-003T-P0.2H
(JST)
HLR-02Vコネクタのケーブル加工
★UL1007の線材に、
HLR-02Vコネクタを加工し、
リレー組み立てしたもの。
★ケーブル：UL1007 AWG18
( 赤、白、黒 )
★オムロンリレー：G3TA-0 DX02VS 12V
★コネクタ：HLR-02V (JST)
コンタクト：BSF-21T-P1,4
モレックス5557-24Rコネクタのケーブル加工
★下記3種類のケーブルを
圧着加工して、ケーブル太さ
の違いによる電圧・電流を
比較調査する為の試験ケー
ブルです。
・1本圧着：AWG18ケーブル
・2本圧着：AWG18ケーブル＋AWG24ケーブル
・3本圧着：AWG18ケーブル＋AWG24ケーブル×2
★ケーブル：UL1007 AWG18,AWG24
★コネクタ：5557-24R (モレックス)
・コンタクト：5556TL
：5556PBT3L
EIコネクタ(171822-4)コネクタの加工
★ファンのケーブルにEIコネ
クタを、加工したものです。
★ファン：11109P0412H901
(サンヨー)
★EIコネクタ：
171822-4 (タイコーエレクトロニクス)
・コンタクト：170204-1
スライドスイッチ付きD-subコネクタ加工
★D-subコネクタに、1信号を
ON,OFFさせるスライドSWを
取り付けた製品です。
・ケーブル：UL20276
AWG24-10C
・コネクタ：17JE-13090-02-D1-A (DDK)
カバー：17JE-09H-1A-CF
スライドSW：SS12D01G4
・コネクタ：LY10-DC10BR(JAE)
コンタクト：LY10-C1-A1
