特殊ケーブル製作の事例
防水丸型コネクタケーブル
★欧州安全規格対応及びUL認定
の丸型コネクタで、IP67クラスの
防水、防塵性があります。
★合成樹脂製の、フレキシブル
電線管は、軽量で耐油性及び
フレキシング性に優れている。
ケーブル；サンライト３DX 0.75-2C
フレキシブル電線管；NP-16
コネクタ；JL０４V－８A１０SL-3SE-EB

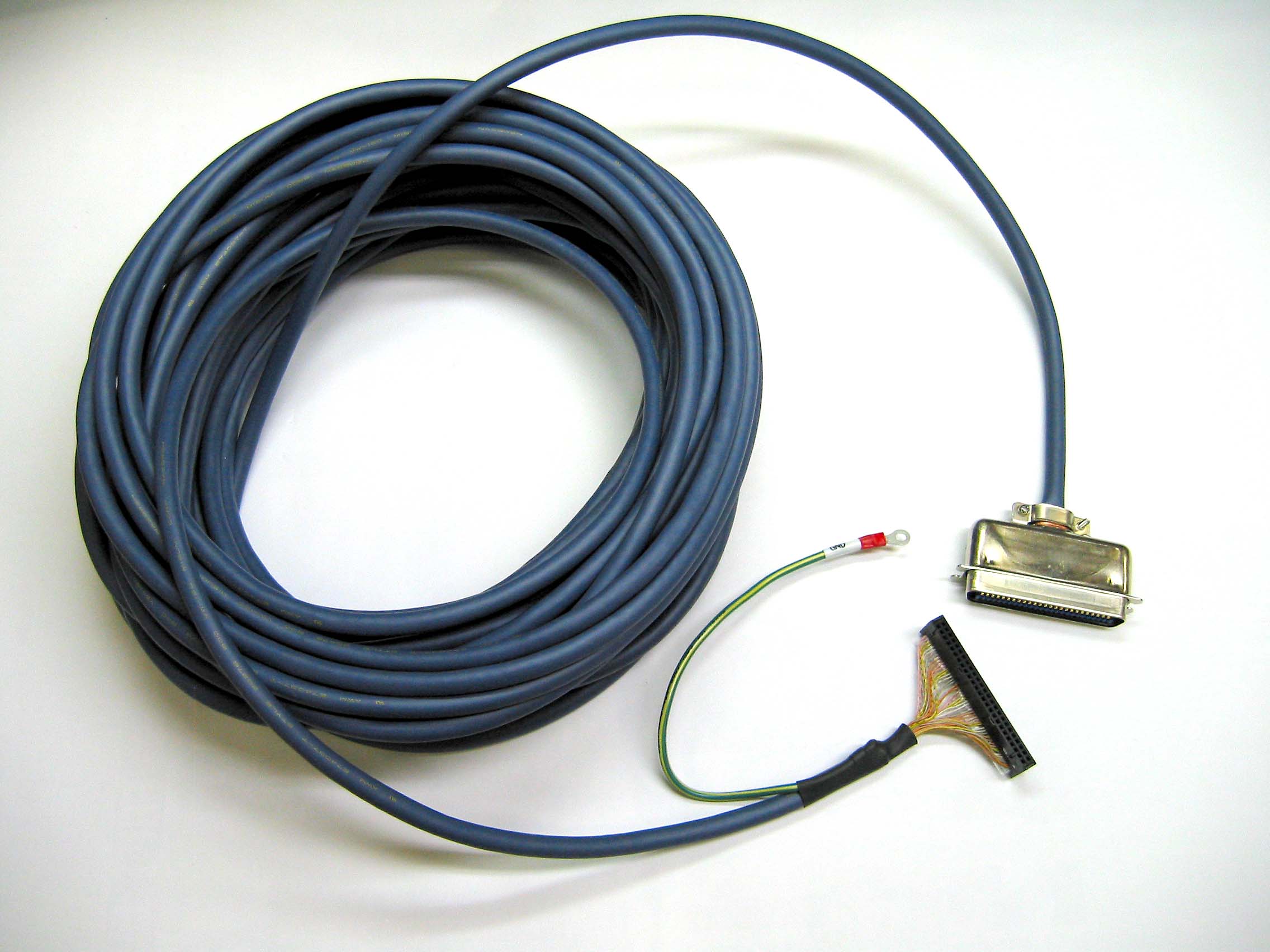

高ＥＭＩ対策ケーブル
★アルミ箔テープ＋編組シールドの二重シールドケーブルに、
片側、５０pinセントロニクスコネクタを、半田付け加工し、
もう片側に、融着加工後、 ＭＩＬコネクタを、圧接加工した製品です。
★ある装置のオプションケーブルとして、使用されたと思われます。

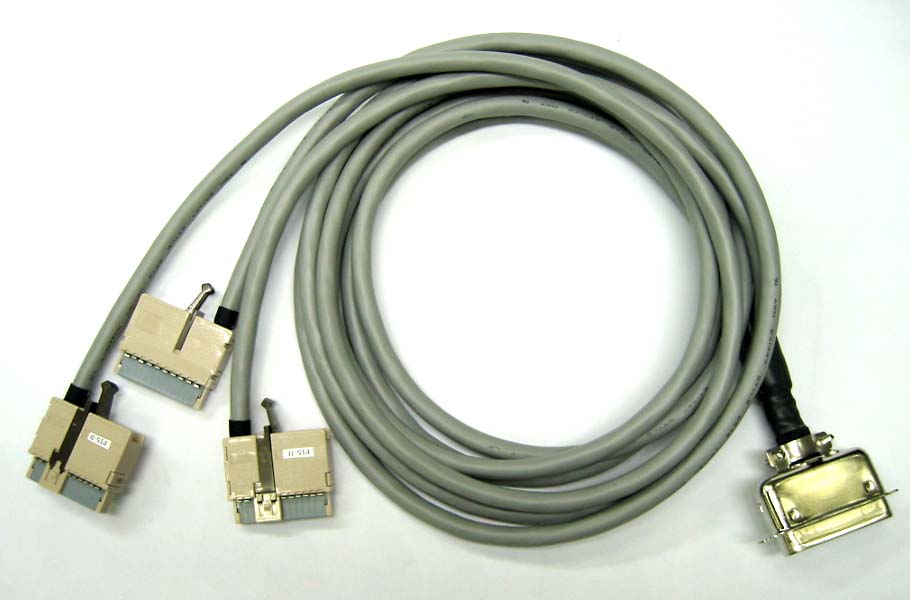

高速通信装置向け検査ケーブル
セントロニクスコネクタに、本多通信工業製のコネクタを
3個、半田付け加工したケーブルです。
高速通信装置向け、電源ユニットの
検査用ケーブルです。
3390用出力ケーブル16ch
久方振りに同軸多芯ケーブルを納入致しました。
D-sub 25Pコネクタに、BNCコネクタ付の1.5D-2Vケーブル16本を、
ハンダ付け加工した製品です。
運動機能をデータロガー等に取り込む為のオプションケーブルの様です。
簡易防水ナイロンコネクタ
ナイロンコネクタに簡易防水キャップを被せたものです。
・ケーブル：AWG 18 x 2c
・ナイロンコネクタ ：1625-02P
（MINIモレックス） ：1625-02R
・ピンコンタクト（オス）：1560TL
（メス）：1561TL
・ダストカバー：C1490-080(2E)
(Updated 2008/10/22 11:18:45)
加速度センサーのケーブルASSY
| ある看護大学からのご依頼により、作成致しました。 |
| 新生児の手の動き等を測定し、 |
| パソコンに取り入れてデータ化する為のケーブル。 |
| その為には、如何にコンパクトに、 |
| 及び、ノイズ対策を施すかがポイントです。 |
| [ 加工工程 ] |
| ①加速度センサー。（大きさ 5㎜ x 5㎜ 厚さ 1㎜） |
| ②コンデンサ（積層セラミック）のハンダ付。 |
| ③ケーブル（シールド付 AWG24 x 8芯）のハンダ付。 |
| ④絶縁の為のモールド加工。（シリコン） |
| ⑤厳重なノイズ対策として、銅箔テープを巻き、 |
| シールドをハンダ付。 |
| ⑥二重絶縁の為のモールド加工。（シリコン） |
(Updated 2008/09/03 17:00:45)
セントロニクスコネクタの特殊加工
生体アンプ用の特殊ケーブルとして、
セントロニクスコネクタ(37ピン)に、
同軸ケーブル(24本)をハンダ付けし、
出力側には、BNCコネクタを加工したもの。
□ケーブル
RG-58U L=1m x 24本
□BNCコネクタ
BNC-P-58U-R x 24個
□セントロニクスコネクタ
57-30500(DDK) x 1個
(Updated 2008/08/01 19:53:08)
極細同軸ケーブルのハンダ付加工
非破壊検査分野で使用されている基板タイプで、
65ch.130ch.260ch等が有ります。
ケーブルは非常に細いので、慣れない人がハンダ付しますと、
ちょっと触れただけで断線してしまいます。
□ケーブル
極細同軸ケーブル(AWG40x72芯一括ｼｰﾙﾄﾞ付)
□コネクタ
基板タイプ(65ch用x2枚)
＊ピンタイプも有ります。
(Updated 2008/05/02 20:00:05)
人工降雪機用電源ケーブルの事例
スキー場で使用される人工降雪機の電源ケーブルの事例です。
屋外で使用されるため、防水性のコネクタを使用しています。
また、ケーブルは高電流に耐える仕様のケーブルを使った電源ケーブルです。
【仕様概要】
■ケーブル
１４ｓｑ ４芯 １０００ｍｍ
型式 ： ２PNCT
■コネクタ
防水タイプの電源コネクタ
型式 ： NWPC604Aｄ２２（入力側） － NWPC６４４AdF２２（出力側）
※両端に防水キャップ付
(Updated 2008/02/21 17:50:35)
工作機械用モータ電源ハーネス
・ケーブルメーカー
太陽電線
・ケーブル仕様
サンライト6DX 4×3.5
・コネクタメーカー
JAE(日本航空電子工業)
・コネクタ仕様
JL04V-22-22SE-EB JL04-2022CK(14)
・形状パターン
CN1 CN2
オス(メス) 切放し
オス(メス) 端子
オス(メス) 線番のみ
オス(メス) メス(オス)
オス(メス) 他のコネクタ
(Updated 2008/02/21 17:50:45)
