特殊ケーブル製作の事例

sakamoto の記事

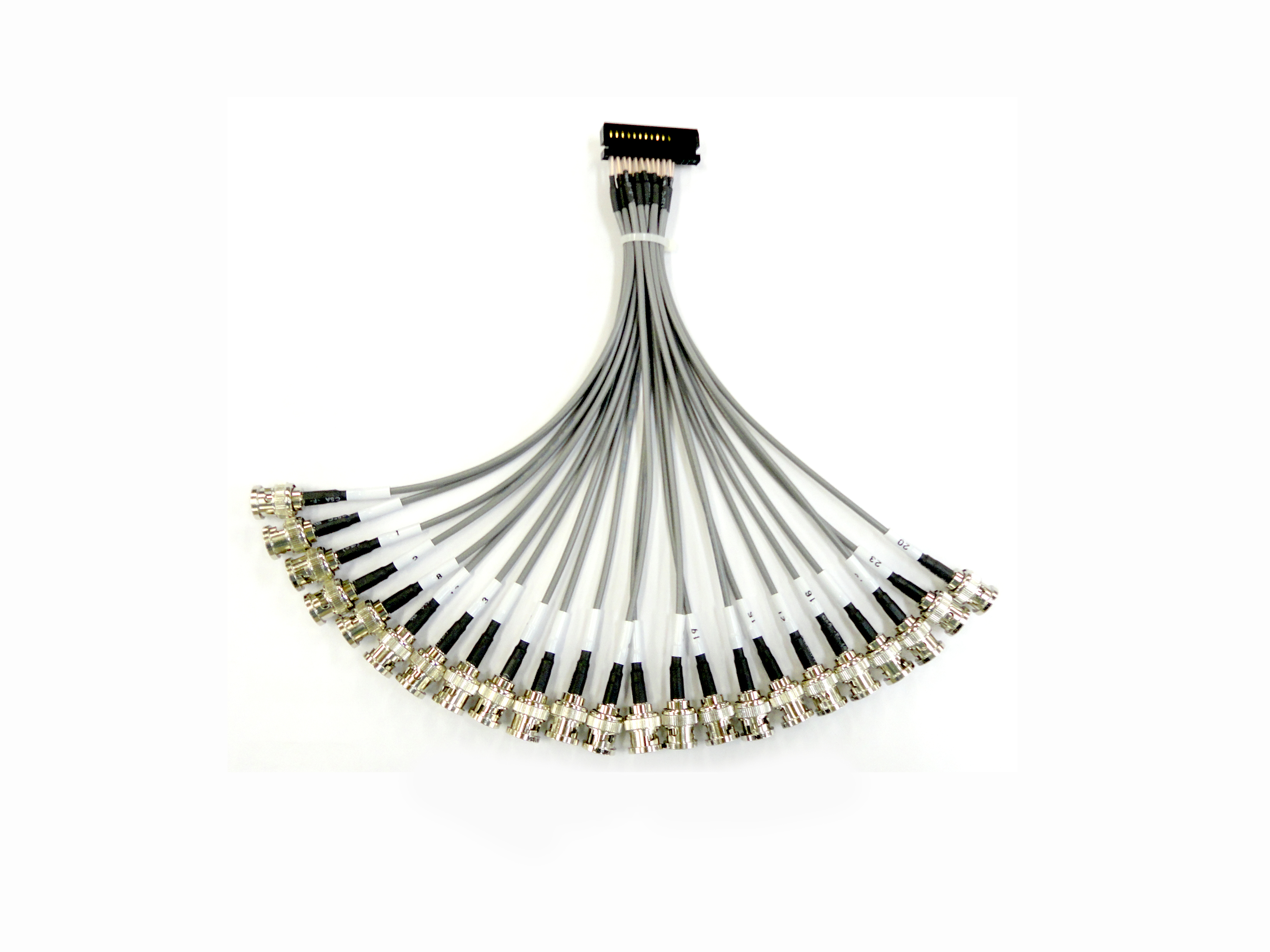

HIF3BA / BNC-P コネクタのケーブル加工

・ケーブル： 1.5D-2V

L= 200  ×23本



・コネクタ：

HIG3BA-30D-2.54C

・コンタクト：HIF3-2226

・カバー：HIF3-30CV72 (HRS)



・コネクタ2：BNC-P-1.5  ×23個 (東洋コネクタ)


Posted 2014/05/04 17:18:58 by sakamoto

PRC05ワンタッチコネクタのケーブル加工



・ケーブル：KDF 0.2sq×6P

L= 2100



・コネクタ：PRC05-P12M1

(多治見無線)


Posted 2014/05/01 14:37:20 by sakamoto

HR10A-10P/HR10A-13Pコネクタのケーブル加工

・ケーブル：SS300R

AWG24×8C , 12C

L=1m



・左コネクタ：

HR10A-10P-10S(73)

・左コネクタ2：

HR10A-10P-10S(73)



・右コネクタ：HR10A-10P-10S(73)

・右コネクタ：HR10A-10P-12S(73)




Posted 2014/04/27 18:39:55 by sakamoto

CCDカメラ用ケーブルの加工

・ケーブル：CCD-8芯



・コネクタ：

HR10A-10P-12P(73)

(HRS)




Posted 2014/04/25 19:40:56 by sakamoto

MQ198B-10Sコネクタのケーブル加工

・ケーブル：

AWG30×4C+ドレン

L=300

・コネクタ：

MQ198B-10S-CV1 ( HRS )

・コネクタ2：RF10 ( HRS )


Posted 2014/04/18 11:27:22 by sakamoto
(Updated 2014/04/18 11:31:23)

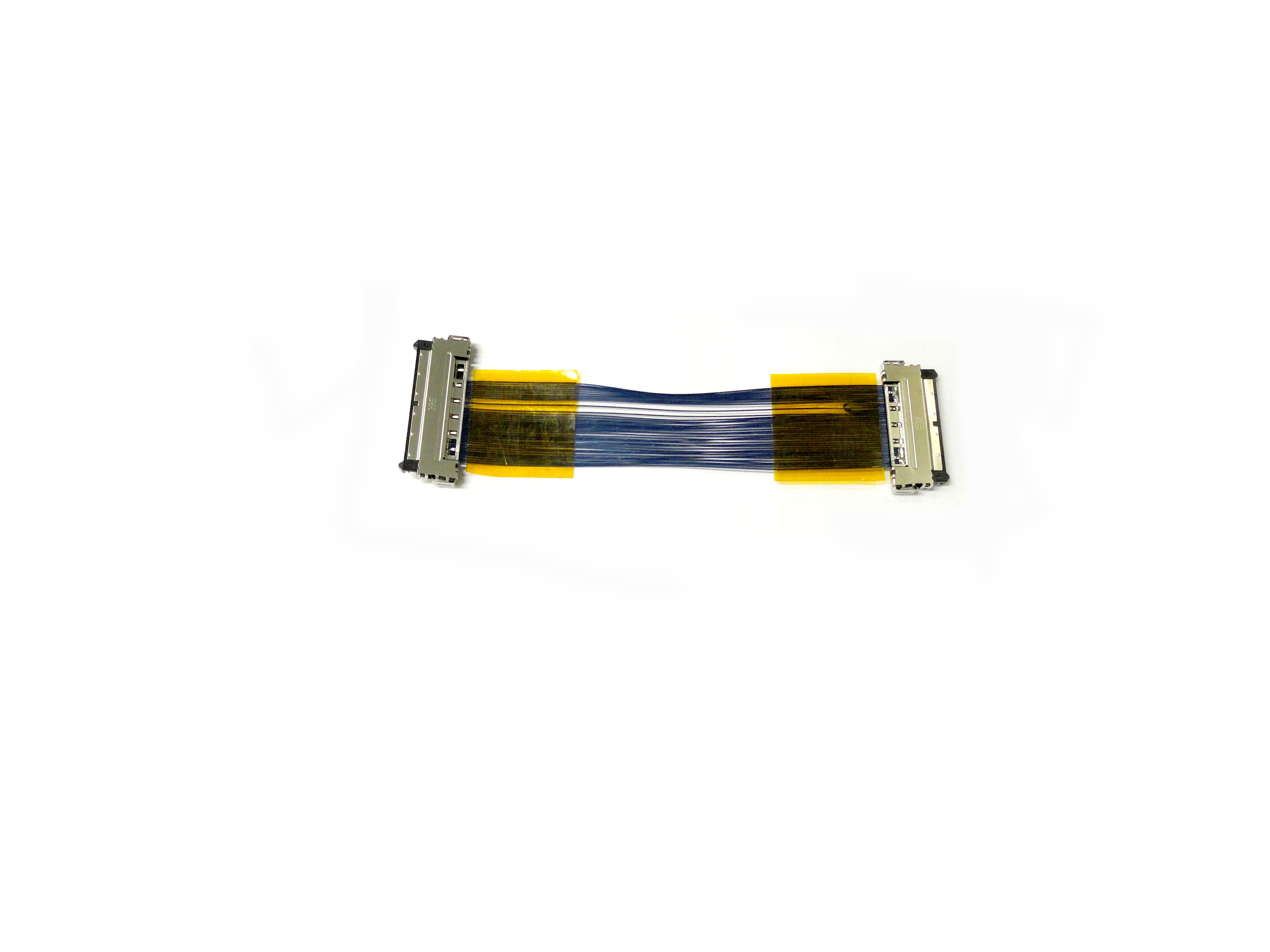

同軸線のLVDSケーブルの加工

・ケーブル：細線同軸
AWG40 L=150

・コネクタ：

FX15S-51P-0.5SD

FX15S-51P-GND

( HRS )


Posted 2014/04/16 15:32:42 by sakamoto

RP13A-12PA / 12PHコネクタのケーブル加工

・ケーブル：

SS300R-24×20C

L=2000

・コネクタ：

RP13A-12PA-13PC(71)

・コンタクト：RP19-PC-122

・コネクタ2：

RP13A-12PH-20SC(71)

・コンタクト：RP19-SC-122


Posted 2014/02/21 17:57:14 by sakamoto

PS-D4C-26 / JR25WP-24Sコネクタのケーブル加工

・ケーブル：

サンライトSX0.2sq-8P,4P

L= 30000

・コネクタ：PS-D4C-26

・コネクタ2：

JR25WP-24S(71)


Posted 2014/02/12 18:50:28 by sakamoto

F32FSS-05V-KXコネクタのケーブル加工

・ケーブル：

UL1007 AWG16 L=500

・ハウジング：

F32FSS-05V-KX

・ターミナル：

SF3F-71GF-P2.0 (JST)


カテゴリ: ナイロンコネクタ
Posted 2014/02/07 20:22:26 by sakamoto

モレックス5559-20Pコネクタのケーブル加工

*支給ケーブル：

・TK-SW付きケーブル

・6Pコネクタ付きケーブル

*コネクタ：5559-20P

*コンタクト：5558TL (Molex)


カテゴリ: ナイロンコネクタ
Posted 2014/02/06 13:13:10 by sakamoto
