特殊ケーブル製作の事例

hirai の記事

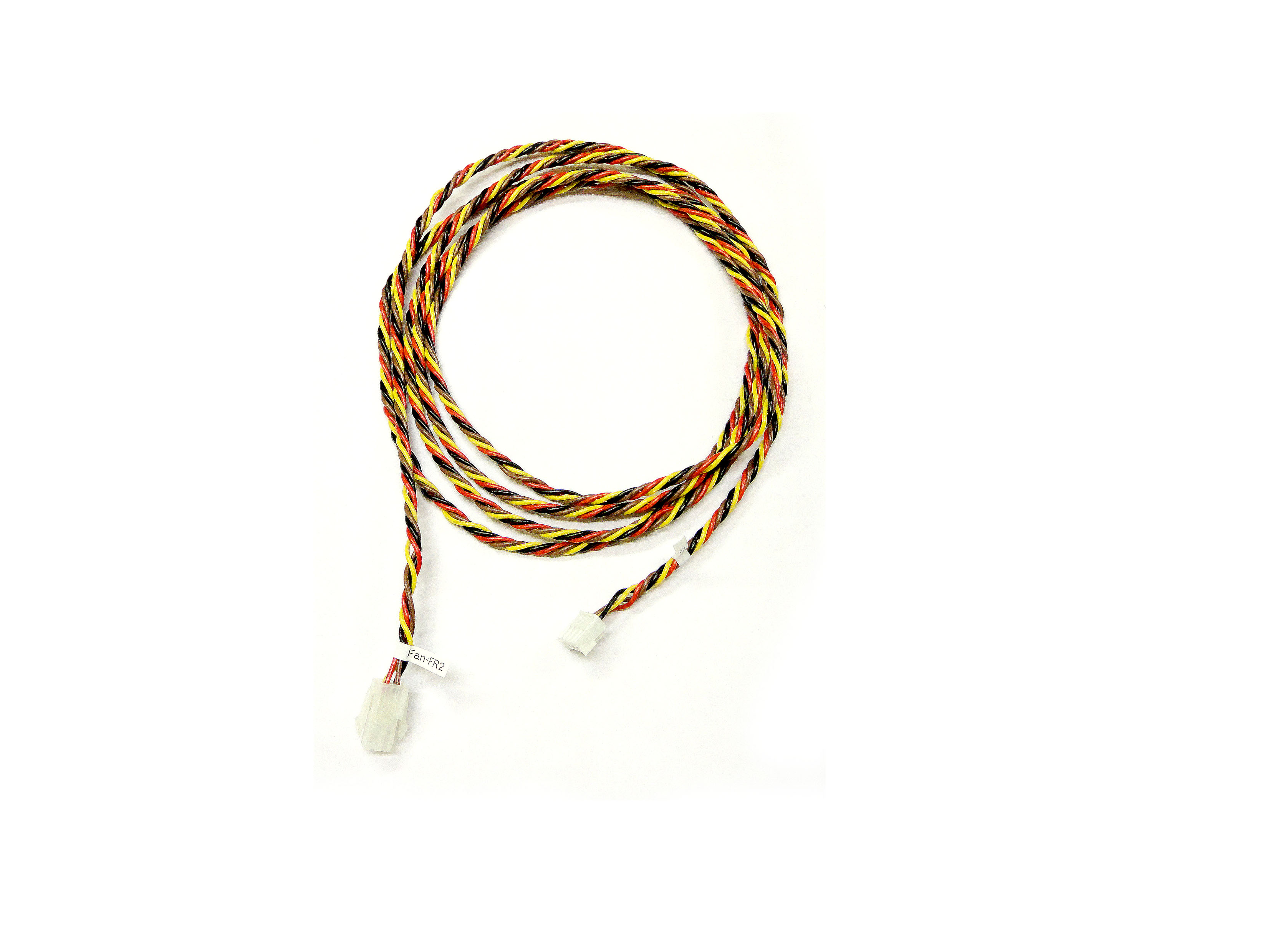

Fan用電源ｹｰﾌﾞﾙ加工

・ケーブル：UL1007 AWG20
　　　（赤・茶・黄・黒）L=2.2m
・コネクタ：VHR-4N
　　　　　　　(JST)
・コンタクト：SVH-21T-P1.1
　　　　　　　(JST)
・コネクタ：5559-04P
　　　　　　　(Molex)
・ターミナル：5558PBT
　　　　　　　(Molex)


カテゴリ: 電源ケーブル
Posted 2013/10/08 15:46:24 by hirai
(Updated 2013/10/08 15:48:37)

DC電源用ケーブル加工

・ケーブル
　　サンライトSX 0.2sq-2P
　　　　　　　(L=3m)
・コネクタ
　　MQ172X-4SA-CV(50)
(ﾋﾛｾ電機)

・コネクタ
　　切放し


カテゴリ: 電源ケーブル
Posted 2013/10/04 19:45:20 by hirai
(Updated 2013/10/08 15:49:50)

サーミスタ信号ケーブル加工

・ケーブル
　　UL1007 AWG26(青)
　　　L=300㎜
・リセプタクルハウジング
　　XARR-02VF(JST)
・ピンコンタクト
　　SXAM-001T-P0.6(JST)
・EHコネクタ 2.5mmピッチ ハウジング 2極
　　EHR-2(JST)
・コンタクト
　　BEH-002T-P0.6L(JST)


カテゴリ: 信号ケーブル
Posted 2013/09/23 14:32:15 by hirai

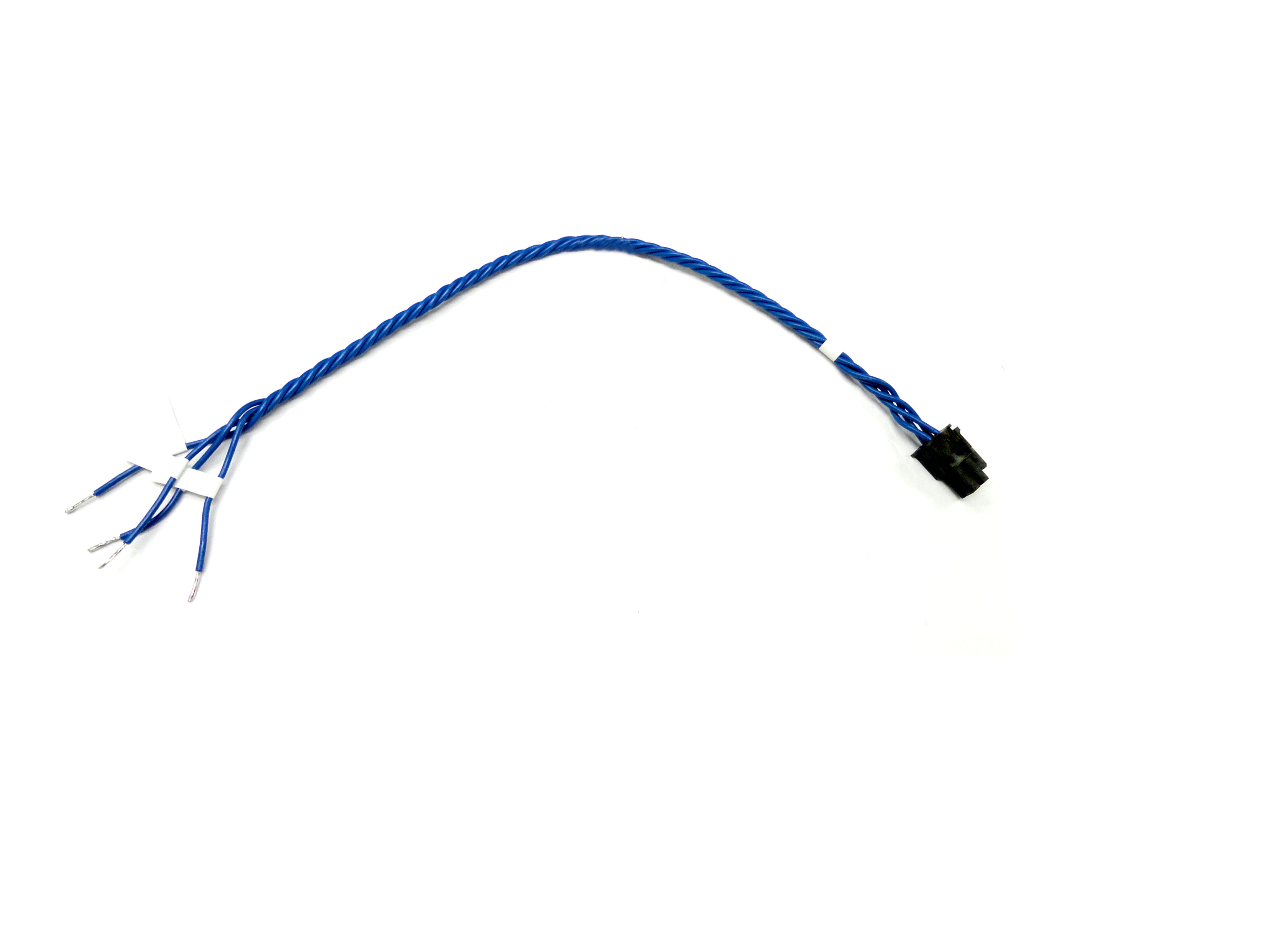

DC電源ケーブル加工

ケーブル：UL1007 AWG22(青) L=300㎜
コネクタ：5557-04K(Molex)
コネクタ：5556-PBT(Molex)
端末　：　表面ﾊﾝﾀﾞ


カテゴリ: 電源ケーブル
Posted 2013/09/19 10:19:18 by hirai

ガルバノ同期信号ケーブル加工

ケーブル ： GT902-2M
コネクタ ： ミニDIN9PIN(RS)
コネクタ ： DA-15PF-N(JAE)
フード ： DA-C8-J10-FS-1R
　　　 　 　 (JAE)


Posted 2013/09/16 17:42:16 by hirai

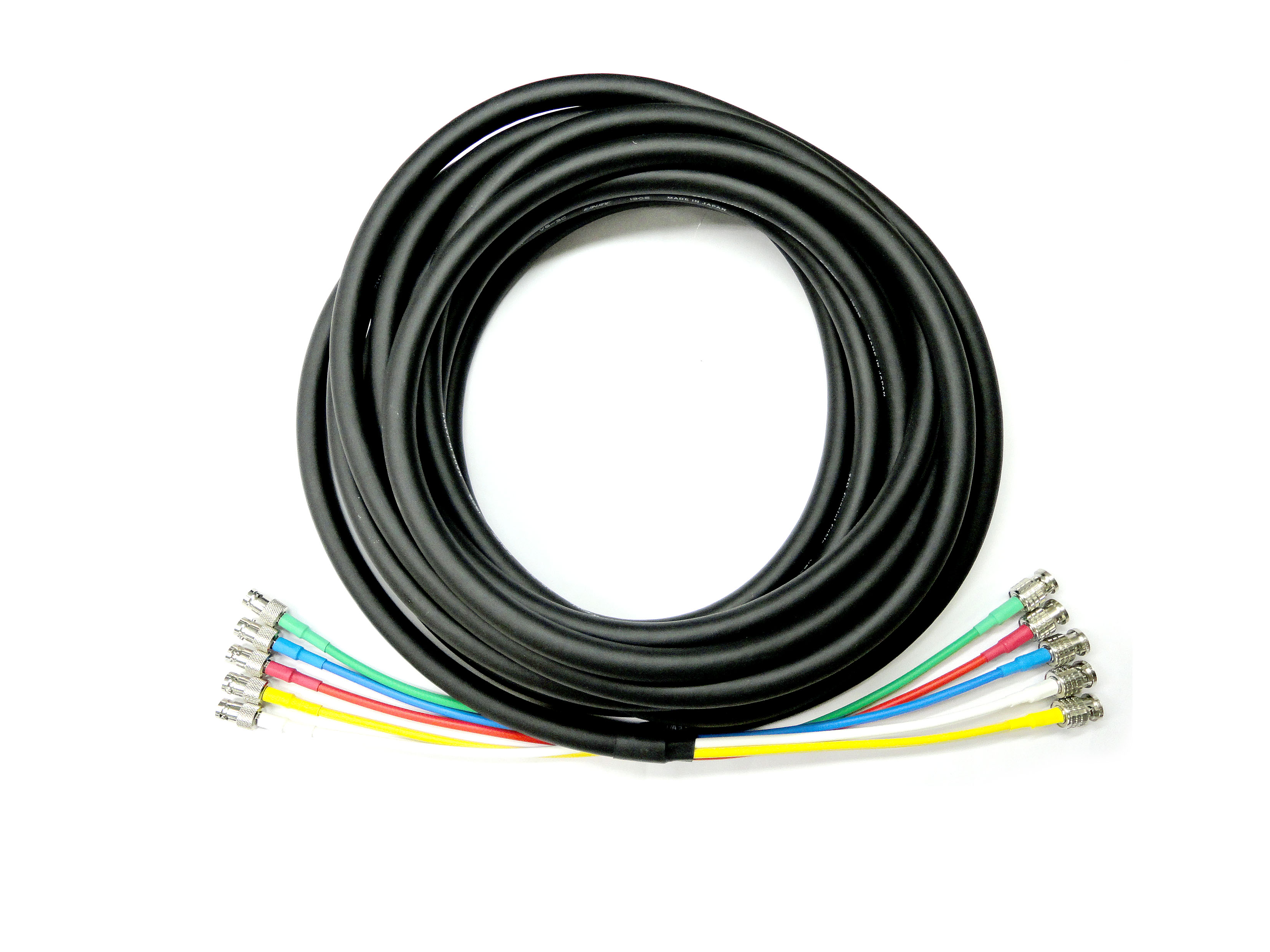

RGB延長用BNCケーブル加工

ケーブル ： V5-3C L=10m
　　　 　　 　 (ｶﾅﾚ電気)　
コネクタ 　： 050-J605B-3DV
　　　 　　　 (ﾐｽﾐ)
コネクタ 　： BCP-A3
　　 　　　　 (ｶﾅﾚ電気)


カテゴリ: 延長ケーブル
Posted 2013/09/09 14:28:59 by hirai
(Updated 2013/09/09 14:50:16)

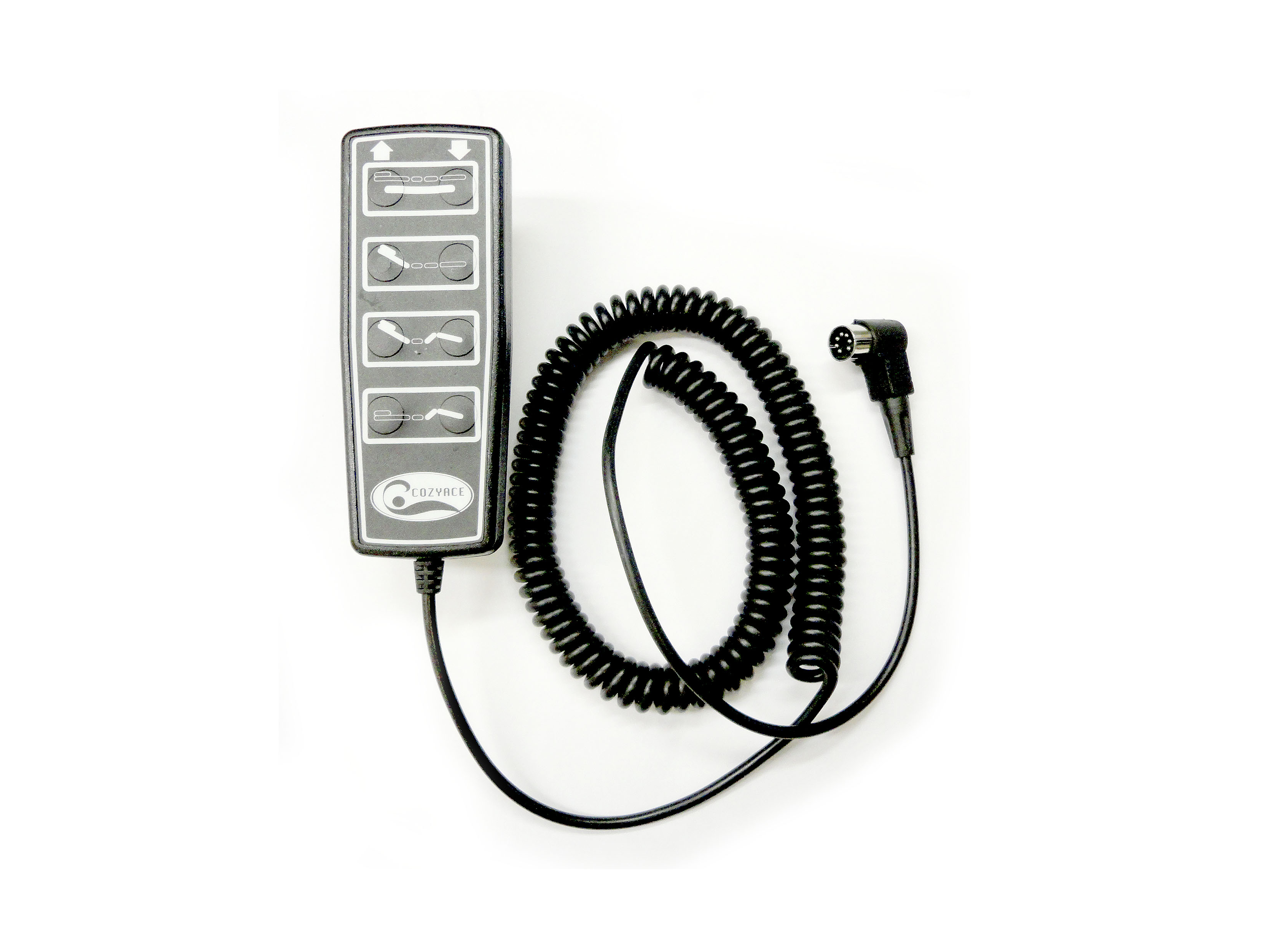

介護ベッド用リモコンケーブル加工

プラグ 　： MP-017L
　　　　　　（マル信無線電機）
カールコード ： 28AWG×7C


カテゴリ: カールコード
Posted 2013/09/06 13:46:57 by hirai
(Updated 2013/10/08 15:50:04)

超小型コンデンサー型マイクロホン加工

ワイヤレスシステム用の
無指向性ピックアップ・
パターンを持つ
超小型のコンデンサー型
マイクロホンの断線修理。


Posted 2013/09/05 18:20:34 by hirai

ｷﾞﾀｰｼﾝｾｻｲｻﾞｰ用 GKケーブル加工

・コネクタ：
丸型多極コネクタ13pin
プラグロックタイプ　　
（型式：TCP9386-310015）
（HOSIDEN）


Posted 2013/09/03 15:05:06 by hirai
(Updated 2013/09/03 15:08:39)

ステレオ用フラットケーブルの改修

家庭用ステレオの背面に配線されるフラットケーブルです、

ステレオのユニットを移動させた事により、長さが不足してました、

コネクタ等の入手が困難な為、

同等のケーブルをつなぎ合わせて延長しました。


カテゴリ: 修理ケーブル
Posted 2009/06/05 01:49:35 by hirai
