特殊ケーブル製作の事例

2010年3月の記事
≪新しい記事 ページ 1 2

(EHR)-(XAP)コネクタのケーブル加工

★ＬＥＤ基板などのコネクタをつなぐ、



ケーブルです。



★ケーブルAWG24の両端に、コネクタ



ＥＨＲとＸＡＰとを圧着加工した製品



です。



　・ケーブル：ＵＬ１００７　ＡＷＧ２４



　・コネクタ ： ＥＨＲ-2 , ＥＨＲ-6 , ＥＨＲ-10 (JST)

　・コンタクト ： SEH-001T-P0.6



　・コネクタ4：XAP-02V-1 (JST)

　・コンタクト：ＳＡＰ-001T-P0.6




カテゴリ: 基板接続ケーブル
Posted 2010/03/14 00:40:54 by sakamoto
(Updated 2010/03/14 00:41:49)

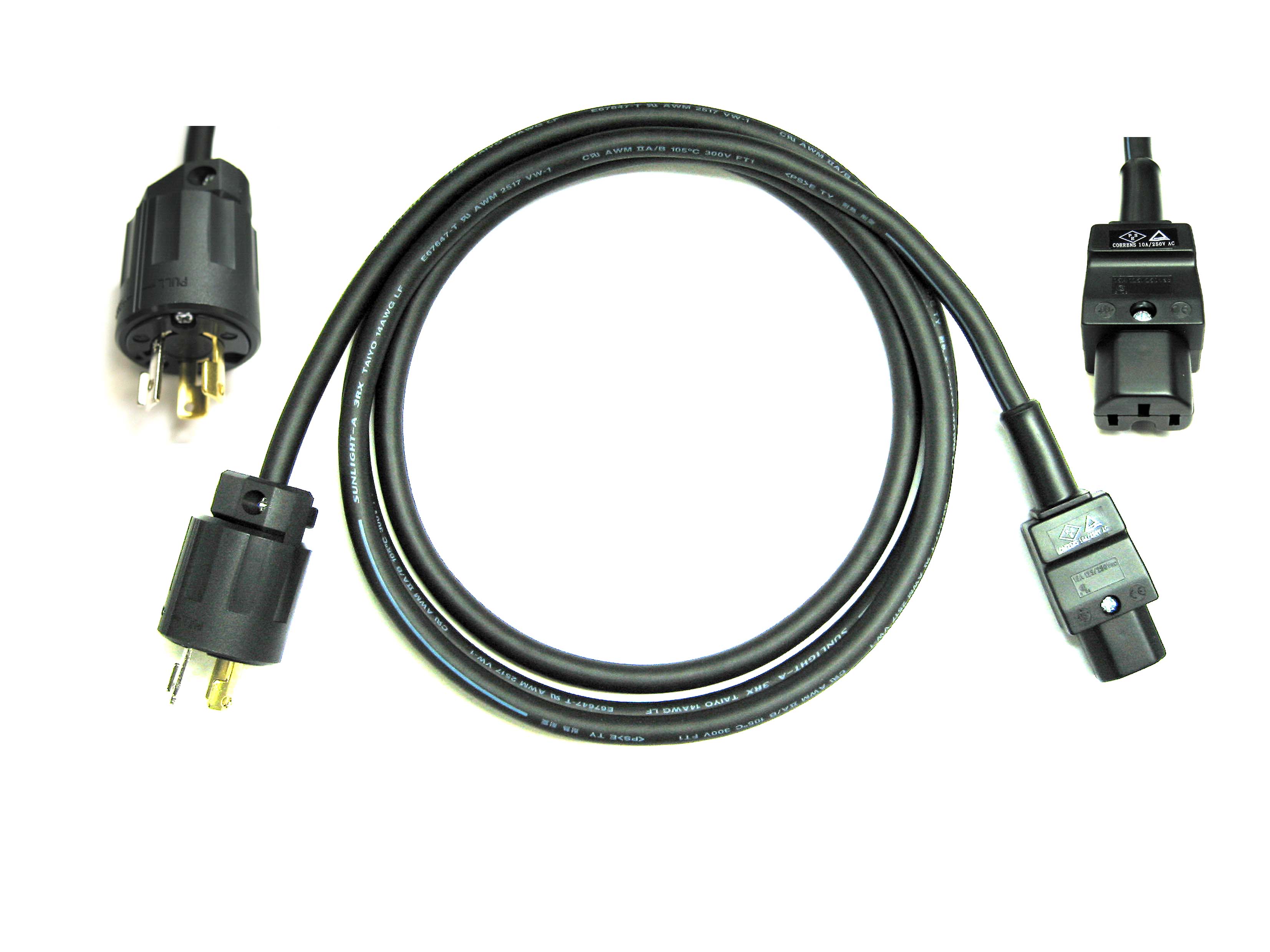

PSE対応の200V電源ケーブル

★NEMA規格のコネクタを使った国内



のPSE対応の、200V用電源ケーブル



です。



★サンライトエース　3RX14AWG-3C



ケーブルの両端に、電源プラグL6-15



と,C15タイプの電源ソケットを加工した 250V 15A対応の電源ケーブルです。


カテゴリ: 電源ケーブル
Posted 2010/03/08 23:48:03 by sakamoto

DF13-8S-1.25Cコネクタのケーブル加工

★ＡＷＧ26のケーブルの片側に、



ヒロセ電機のコネクタ・ＤＦ13-8S



-1.25Cを、圧着加工した基板用



のケーブルです。



　・ケーブル：ＵＬ1007  AWG26



　・コネクタ：DF13-7S-1.25C ( ヒロセ電機 )

　　　　　　  ：DF13-8S-1.25C

　　　　　　  ：DF13-4S-1.25C

　・コンタクト：DF13-2630SCF




カテゴリ: 基板接続ケーブル
Posted 2010/03/08 23:47:14 by sakamoto
(Updated 2010/03/08 23:47:34)

丸形コネクタＤ/ＭＳ3101A24-20Sのケーブル加工

★製品としては、金メッキタイプを使い



ますが、事前に、曲がった配管の中を



通るか確認の為に、試験的に製作し



たケーブルです。



★1本のケーブルで、2種類のタイプ



のコネクタを、確認できました。



　・ケーブル：2ＰＮＣＴ  0.75×30C



　・コネクタ：D/MS3101A24-20S ( DDK ) ( 11芯タイプ )

　　　　　　

             ：D/MS3106A24-20S



　・クランプ：D/MS3057-16A ( DDK )






カテゴリ: 接続ケーブル
Posted 2010/03/07 21:21:42 by sakamoto
(Updated 2010/03/08 23:46:41)

シールド付きの細線ＬＡＮケーブル

★ノイズに対応した、シールド付き



ＬＡＮケーブルで、取り回しが楽な細



線・ＡＷＧ26のより線タイプのケーブ



ルを使用しております。



★実験用に使うため、ＲＪ４５コネクタ



ではなく、基板用のコネクタ・ＺＨＲを使用しました。



　・ケーブル：ＡＷＧ26×8 (STP ・ シールド付)



　・コネクタ：ＺＨＲ-8　 (JST)

　・コンタクト：SZH-002T-P0.5


カテゴリ: LANケーブル
Posted 2010/03/07 18:11:10 by sakamoto
