特殊ケーブル製作の事例

2010年10月の記事
≪新しい記事 ページ 1 2

57-60240のケーブル加工



★ケーブル：サンライトSX

                      0.3sq-12P



★左コネクタ：57-60240

                           (DDK)



★右コネクタ：57-30240






カテゴリ: 変換ケーブル
Posted 2010/10/17 12:53:53 by sakamoto

ZER-08Vのケーブル加工



★ケーブル：UL2464

　　　　　　　　AWG24×2P



★コネクタ：ZER-08V-MG

                            (JST)

  コンタクト：SZE-002T-P0.3


カテゴリ: 接続ケーブル
Posted 2010/10/15 23:17:22 by sakamoto

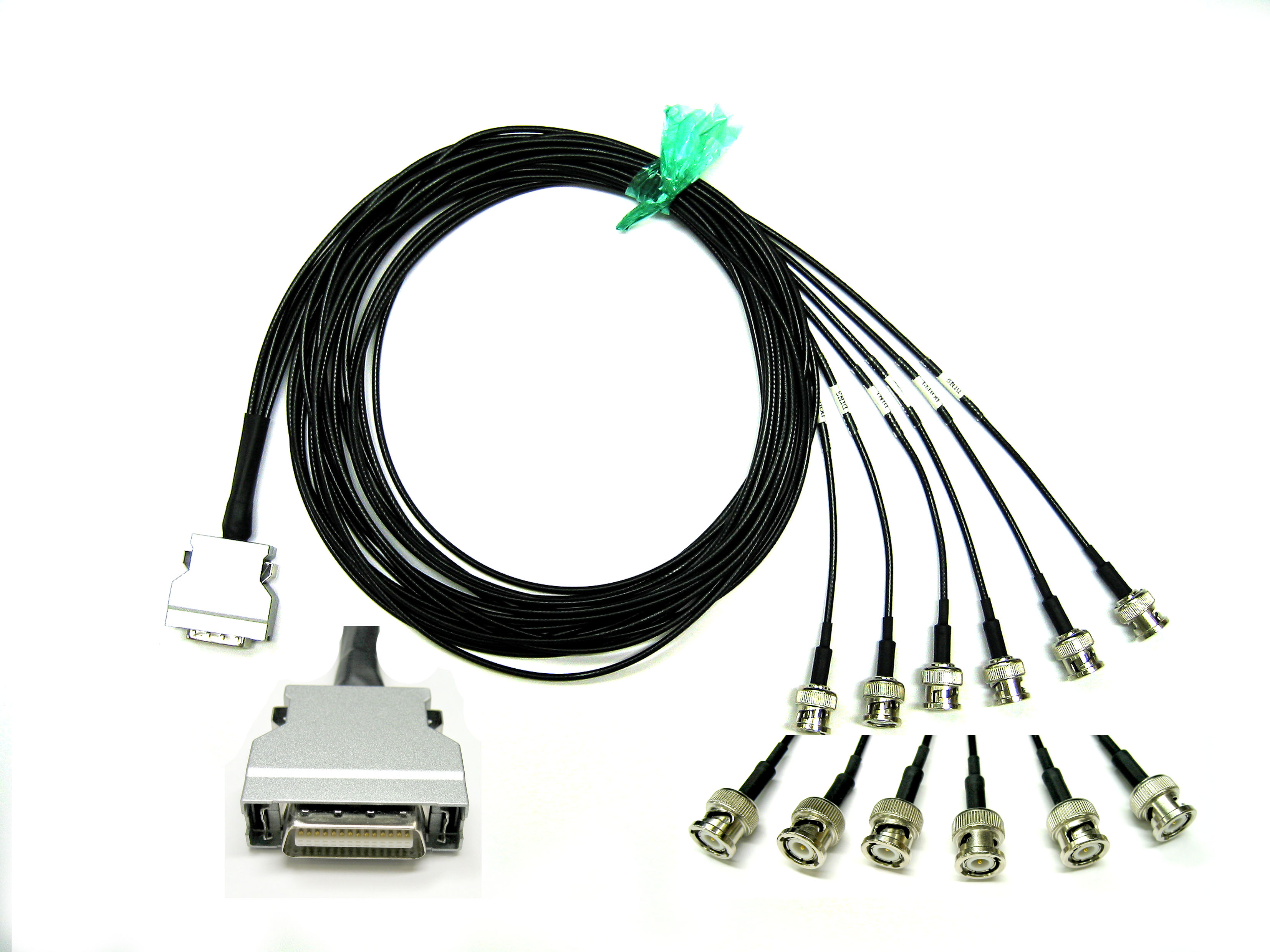

(DX40-28P)-(BNC-P-1.5)コネクタの加工



★ケーブル：RG-174/U

                    (日立電線)



★コネクタ：DX40-28P

                    (ヒロセ電機)



★コネクタ：BNC-P-1.5






カテゴリ: 同軸ケーブル
Posted 2010/10/13 21:32:40 by sakamoto

(LX40)-(DF13)コネクタのケーブル加工



★ケーブル：AWG28×10P



★左コネクタ：LX40-20P



                   (ヒロセ電機)



★右コネクタ：DF13-20DS-1.25C (ヒロセ電機)



     コンタクト：DF13-2630SCF




Posted 2010/10/11 09:26:28 by sakamoto

(XM2D)-(FCN-361J)コネクタのケーブル加工



・ケーブル：FKEV

                 0.2sq×13P



・左コネクタ：XM2D-2501

                     (オムロン)

　　　フード：XM2S-2511



　　コネクタ：172165-1(AMP)

    コンタクト：170366-1



・右コネクタ：FCN-361J040-AU

       フード：FCN-360C040-B　　　　

　　　　　　　


カテゴリ: 接続ケーブル
Posted 2010/10/06 22:07:40 by sakamoto

FX15S-51Pコネクタのケーブル加工



・ケーブル：UL1571 AWG30



・コネクタ：

          FX15S-51P-0.5SD

                    (ヒロセ電機)

　　　　　　

          FX15S-51P-GND




カテゴリ: 基板接続ケーブル
Posted 2010/10/05 22:11:40 by sakamoto
(Updated 2010/11/14 18:37:07)

(57-40360)-(57-30500)コネクタのケーブル加工



・ケーブル：UL1007 AWG24



・左側コネクタ：57-40360

                            (DDK)



　・右側コネクタ：57-30500


カテゴリ: 接続ケーブル
Posted 2010/10/04 21:31:28 by sakamoto
(Updated 2010/10/04 21:33:10)

(HIF3BA-40D)-(52901-0274)のケーブル加工



　・ケーブル：FLEX-S4

　　　　　　　　AWG28×10C



　・左側コネクタ：HIF3BA-

　　　　　　　　　　40D-2.54C

　　　　　　　　　(ヒロセ電機)



　・右側コネクタ：基板用コネクタ

　　　　　　　　　52901-0274(モレックス)


カテゴリ: 基板接続ケーブル
Posted 2010/10/03 23:31:23 by sakamoto
