特殊ケーブル製作の事例

CDチェンジャー用ケーブルの修理

 このケーブルは、車積用のCDチェンジャーとプレイヤーを接続するケーブルですが、

配線をする際に誤って2ヶ所切断してしまっての修理依頼。

 *修理の次いでに、ケーブルを1m長くして欲しいとの事により、下記の改造を行う。

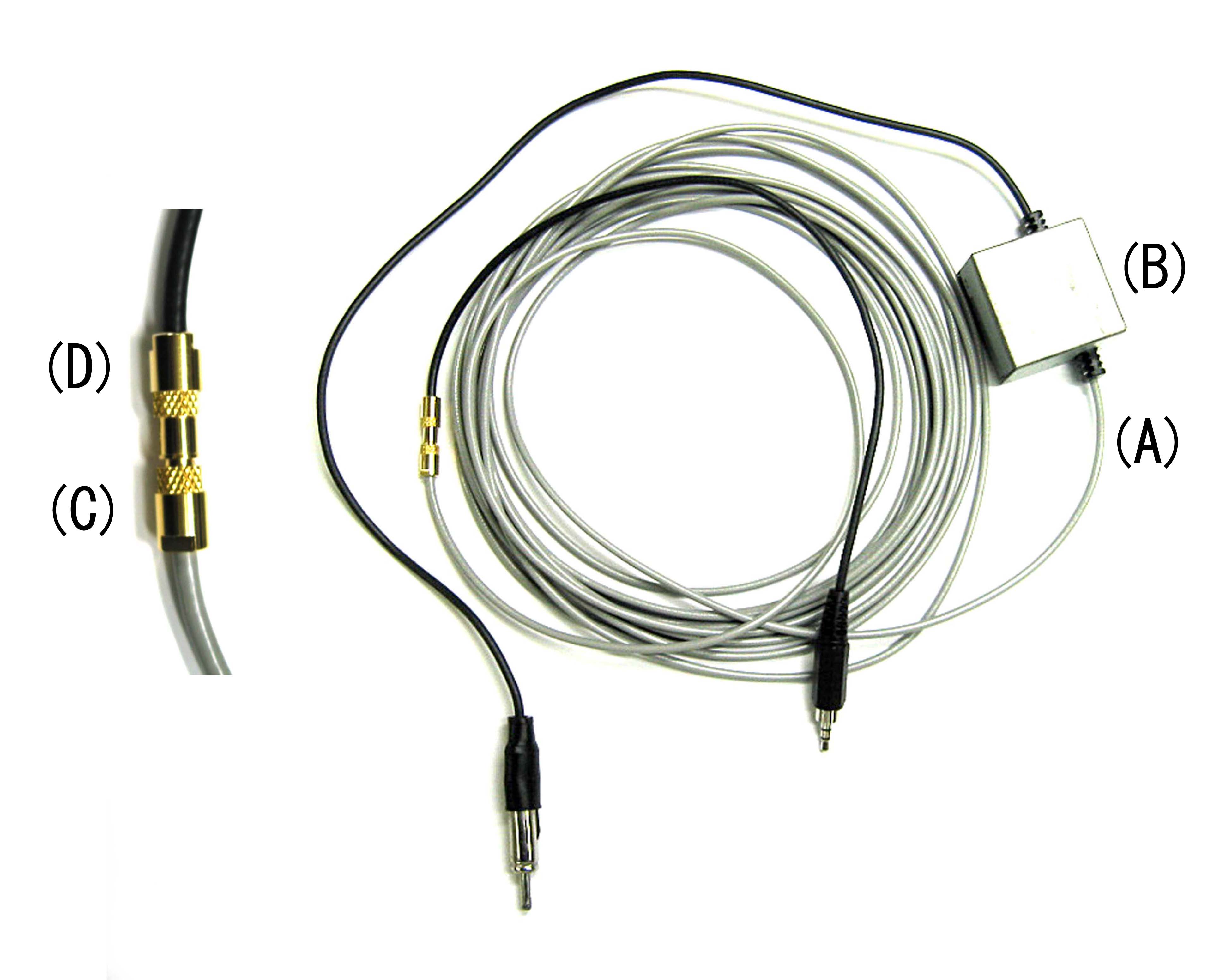

[ 改造内容 ]

1,同軸ケーブル1.5D-2V(6m)使用--(A)

2,片側にEHR-2コネクタ付(BOX内の基板用)--(B)

3,反対側にSMBコネクタのプラグ(SMB-P-1.5)をハンダ付--(C)

4,上記に接続されるケーブルにSMBコネクタの

   ジャック(SMB-J-1.5)をはんだ付--(D)


カテゴリ: 修理ケーブル
Posted 2008/12/26 10:19:38 by hirai
(Updated 2009/02/20 13:57:20)
