特殊ケーブル製作の事例

2010年8月の記事
ページ 1

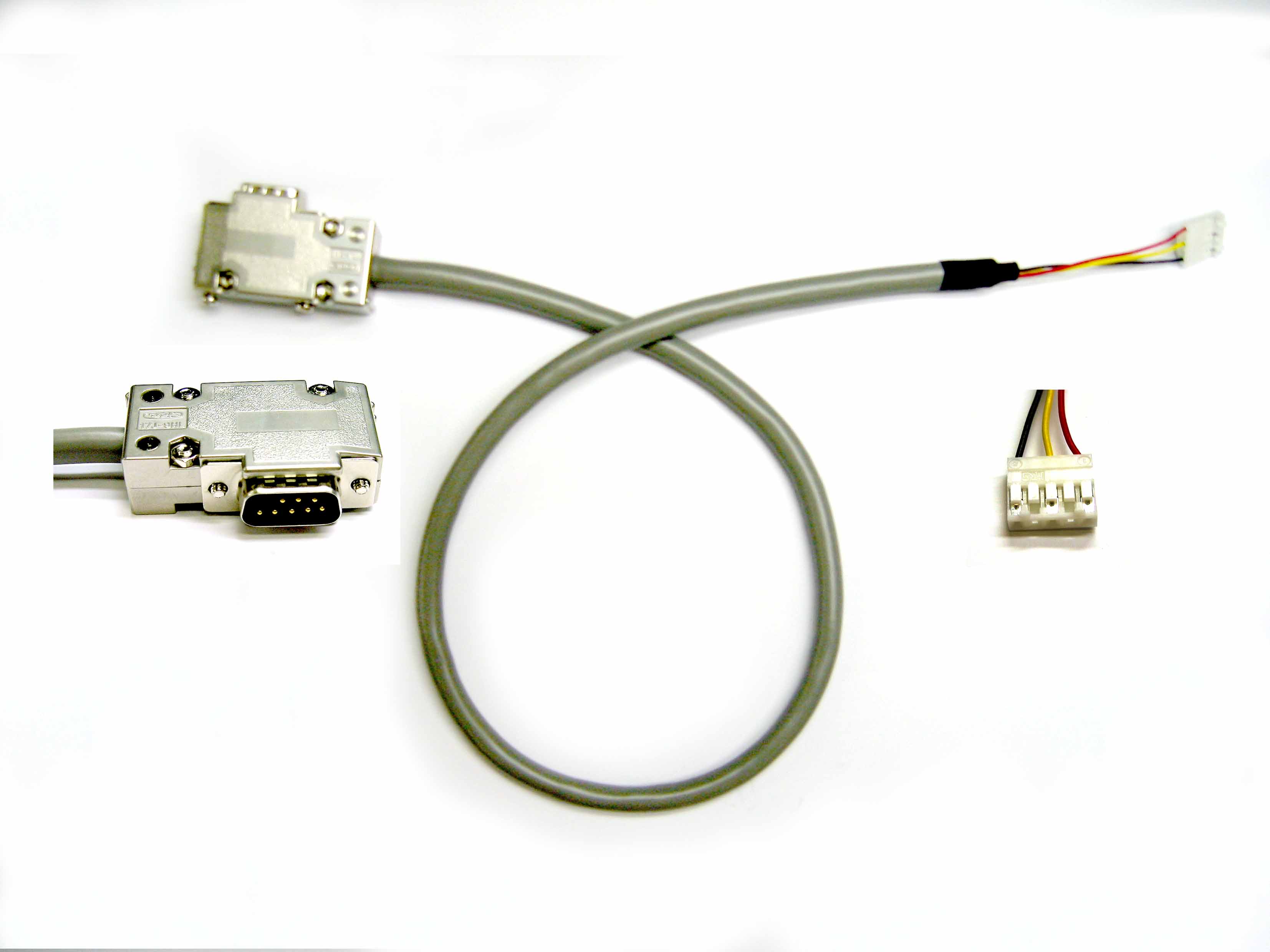

EMI圧着タイプコネクタのケーブル加工

・ケーブル：VCTF 0.3sq×3C



　・コネクタ：DEU-9PF-F0

                             (JAE)

     コンタクト：DC-20-22P

                             -PKG

　　　カバー：17JE-09LH1

                           -CF (DDK)



　・コネクタ：DF!B-4S-2.5R (ヒロセ電機)

　　コンタクト：DF1B-2022SCF


カテゴリ: 接続ケーブル
Posted 2010/08/22 21:40:37 by sakamoto

切り替えボックス

★ソレノイド切り替えBOX.



　・板金：CF-18-18 (タカチ)



　・ケーブル：サンライト3DX

                          1.25-3C



               サンライト3DX 0.75-3C



　・コネクタ：178288-3 (AMP)

    コンタクト：175218-5



　・プラグ：NEMA 5-15P






カテゴリ: その他
Posted 2010/08/22 00:07:02 by sakamoto

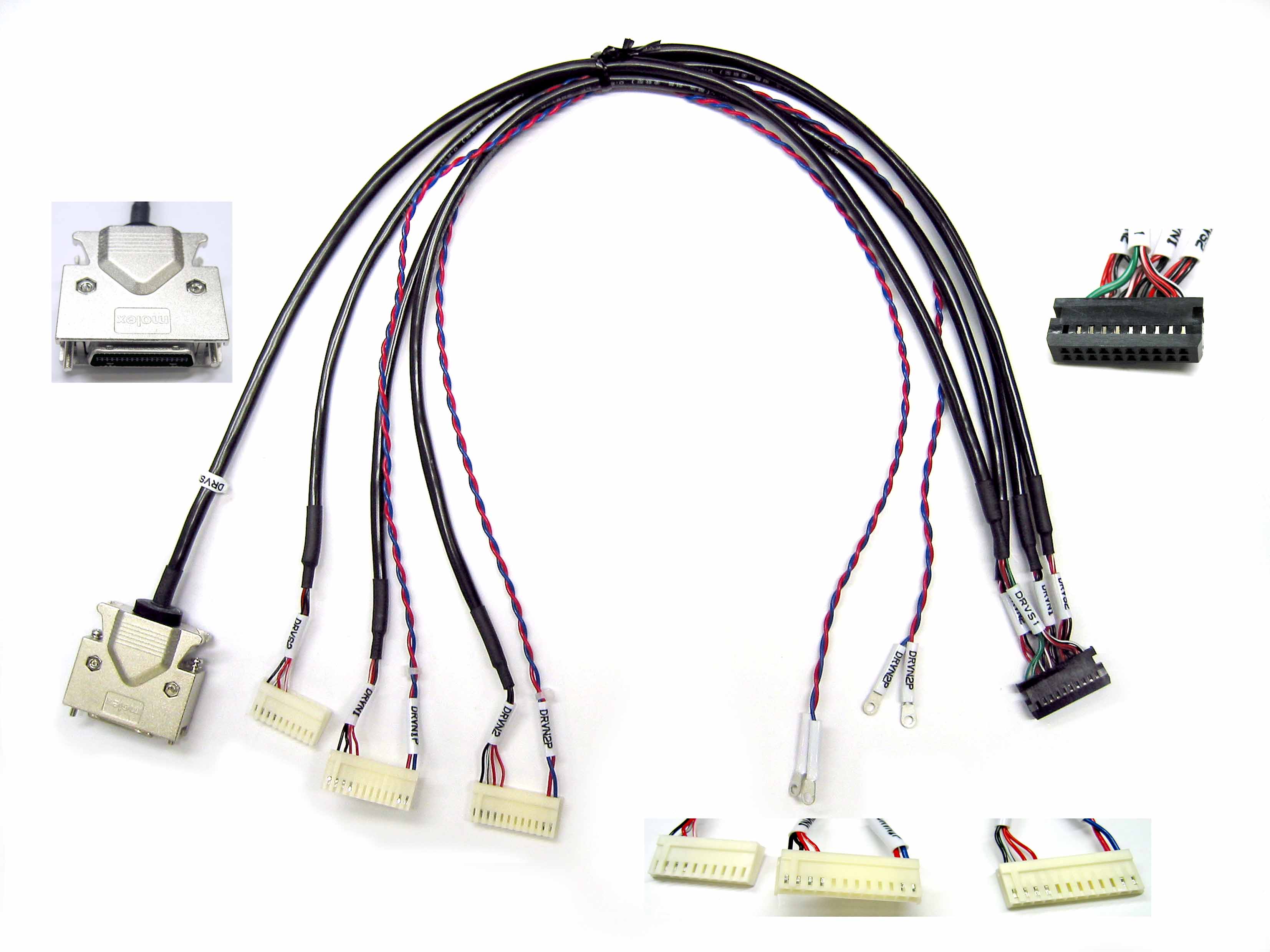

(ハーフピッチ）-(HIF3BA)コネクタのケーブル加工

　・ケーブル：サンライトSX

                        0.2sq-2P



              :UL1007 AWG24



　・左側コネクタ：52316-

              3619 (モレックス)

　　　　　

         カバー：54331-0361

　　　　

　　　・コネクタ：1-171822-0 (AMP)

 　　　コンタクト：170204-1



　・右側コネクタ：HIF3BA-20D-2.54C (ヒロセ電機)

　　　　コンタクト：HIF3-T2226HC




カテゴリ: 接続ケーブル
Posted 2010/08/17 23:42:24 by sakamoto

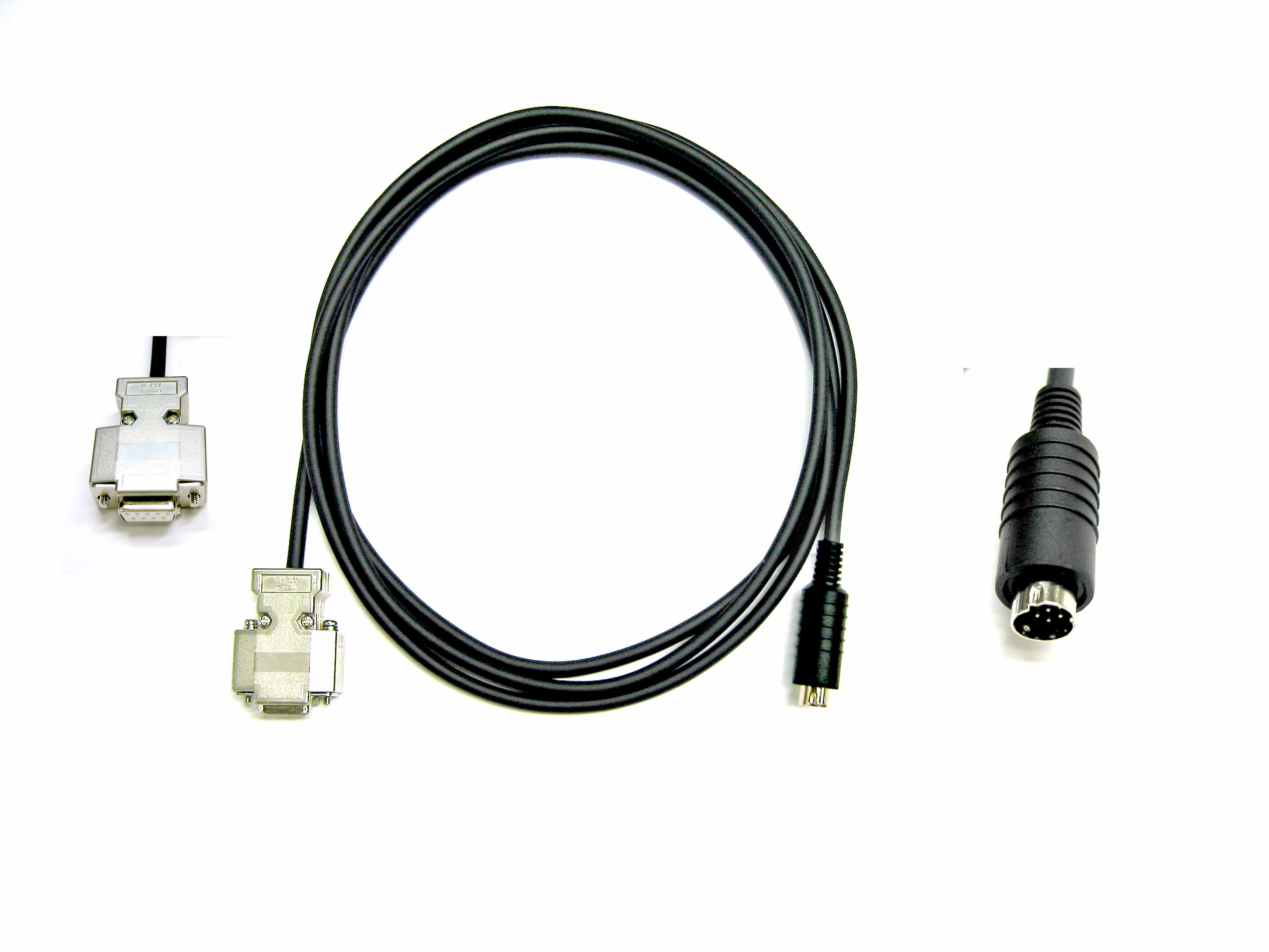

(D-sub)-(ミニDin)コネクタのケーブル加工



　・ケーブル：サンライトSX

                        0.2sq-2P

　

　・コネクタ：17JE-13090-

               02- D1-A (DDK)

　　

    カバー：17JE-09H-1C-CF



　・コネクタ：MP371-8 (マル信無線)






カテゴリ: 接続ケーブル
Posted 2010/08/16 15:12:08 by sakamoto

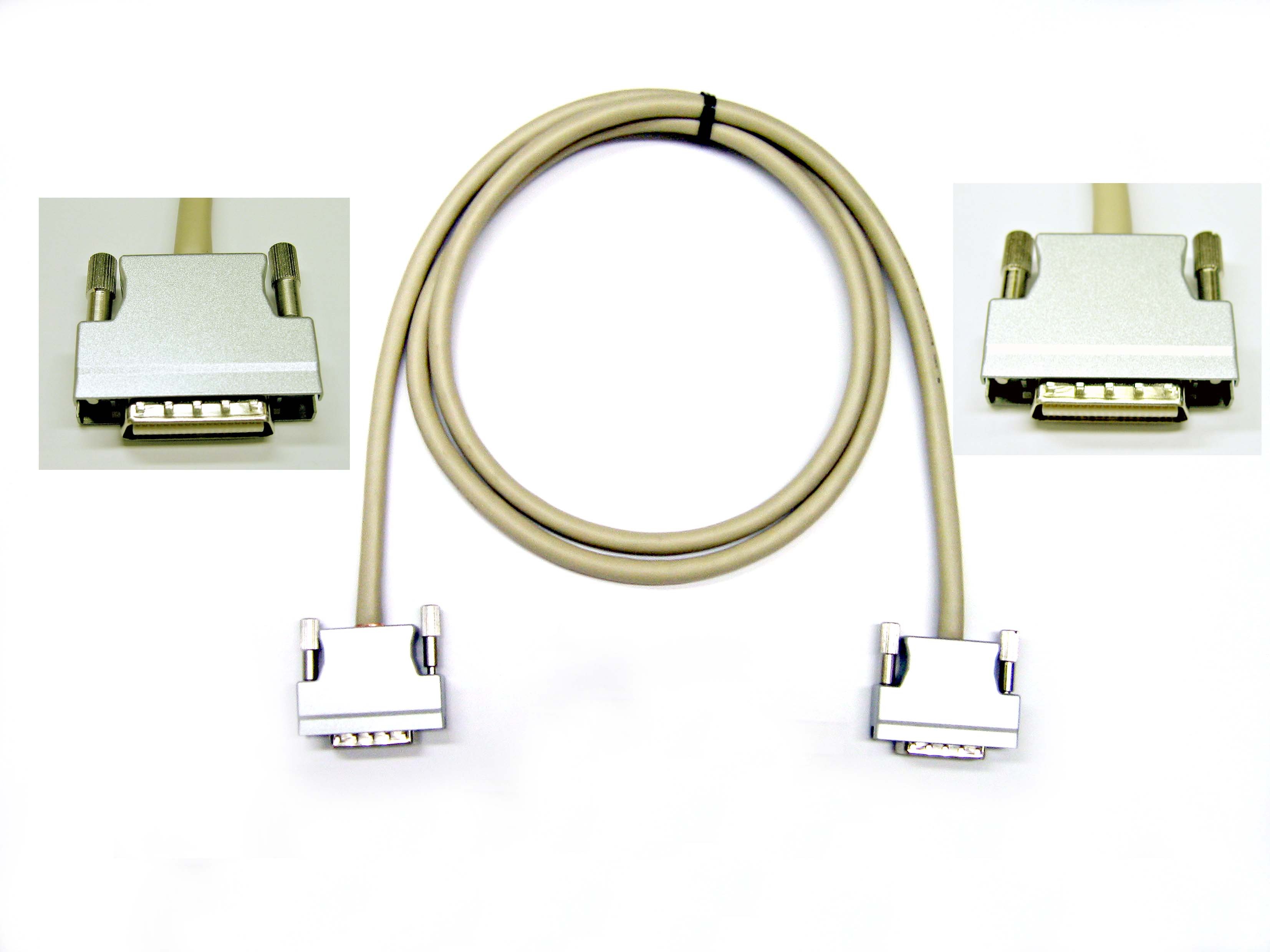

二段圧接DX31Aのケーブル加工

★ＵＬ２８ＡＷＧのケーブル



の両端に、二段圧接用コネ



クタを加工した製品です。



 　・ケーブル：UL20276-SB

                            18P×28AWG



　 ・コネクタ：DX31A-36P(50) (ヒロセ電機)


カテゴリ: 接続ケーブル
Posted 2010/08/10 00:09:49 by sakamoto

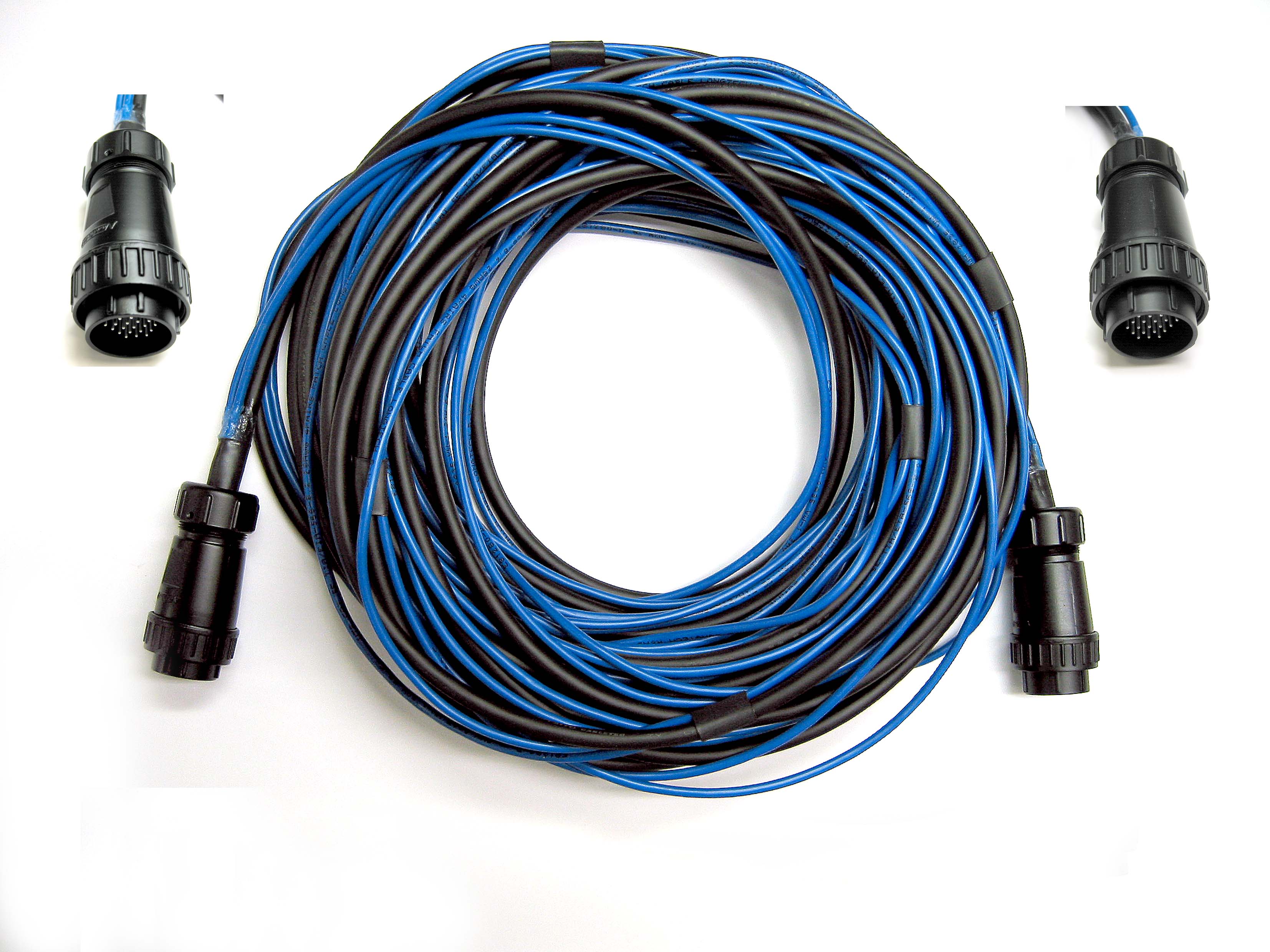

NJW防水コネクタのケーブル加工

★サンライト3DXとＬＡＮケー



ブルの両端に、防水コネクタ



NJWを半田付け加工した製



品です。



　・ケーブル：サンライト3DX 0.5sq-4C

              :Cat5e UTP(より線) 0.5-4P



　・コネクタ：NJW-28-24-PM-14 (七星科学研究所)




Posted 2010/08/08 09:25:23 by sakamoto

DC電源ケーブルの加工

★DCプラグの反対側に、圧



着コネクタPHRを加工したケ



ーブルです。





　・ケーブル：VVC 0.18×2C (坂東電線)



　・コネクタ：PHR-2 (JST)

　　コンタクト：SPH-002T-P0.5S



　・DCプラグ：MP-205 (マル信無線)




カテゴリ: 電源ケーブル
Posted 2010/08/02 00:25:34 by sakamoto
(Updated 2010/08/02 00:26:50)
