特殊ケーブル製作の事例

加速度センサーのケーブルASSY

ある看護大学からのご依頼により、作成致しました。

新生児の手の動き等を測定し、

　パソコンに取り入れてデータ化する為のケーブル。

その為には、如何にコンパクトに、

　及び、ノイズ対策を施すかがポイントです。

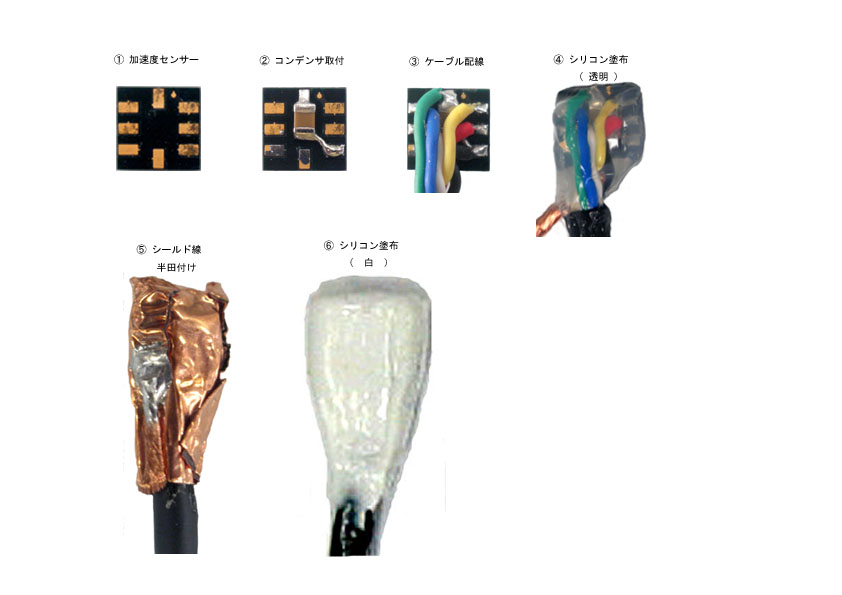

[ 加工工程 ]

①加速度センサー。（大きさ 5㎜ x 5㎜厚さ 1㎜）

②コンデンサ（積層セラミック）のハンダ付。

③ケーブル（シールド付 AWG24 x 8芯）のハンダ付。

④絶縁の為のモールド加工。（シリコン）

⑤厳重なノイズ対策として、銅箔テープを巻き、

　　　シールドをハンダ付。

⑥二重絶縁の為のモールド加工。（シリコン）
